Пристрій для очистки газів

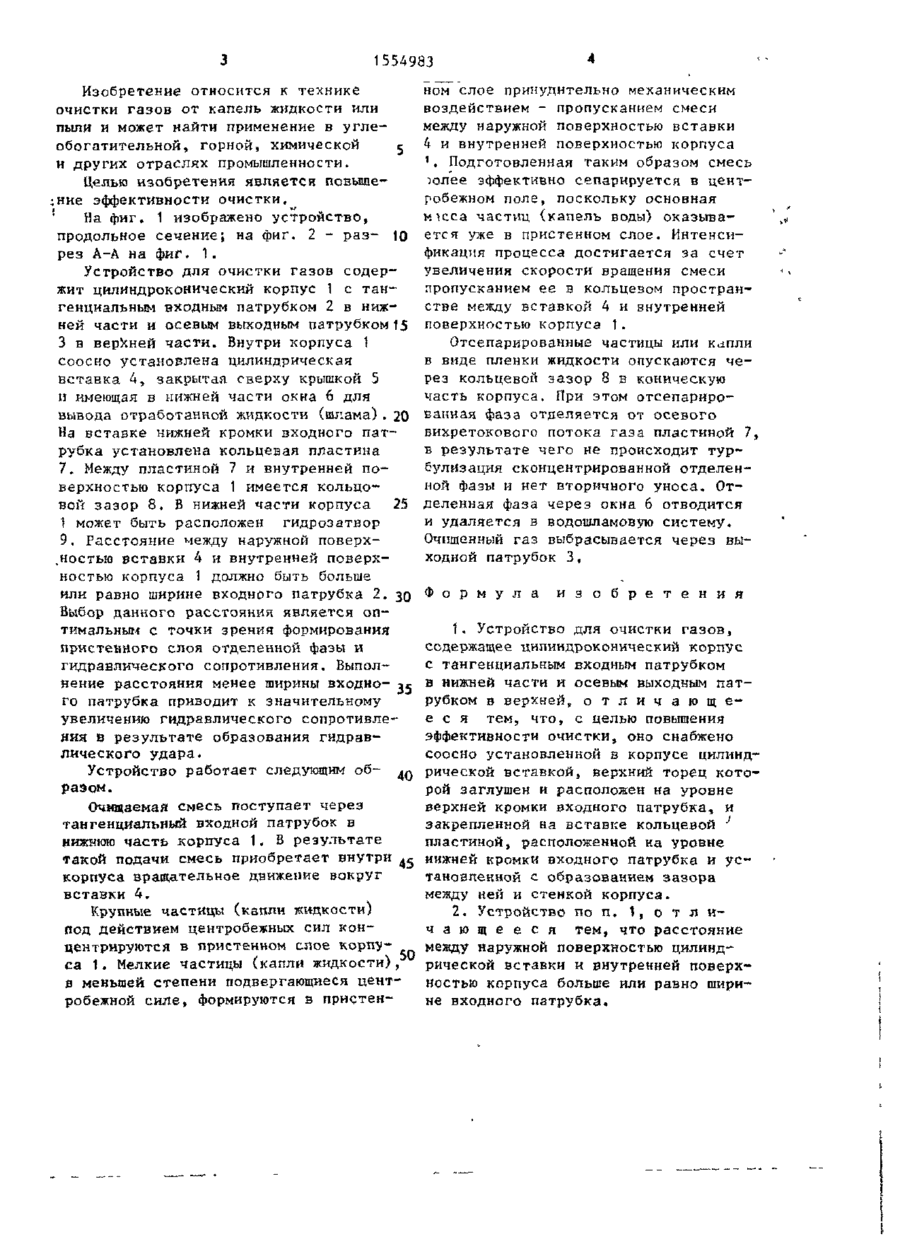

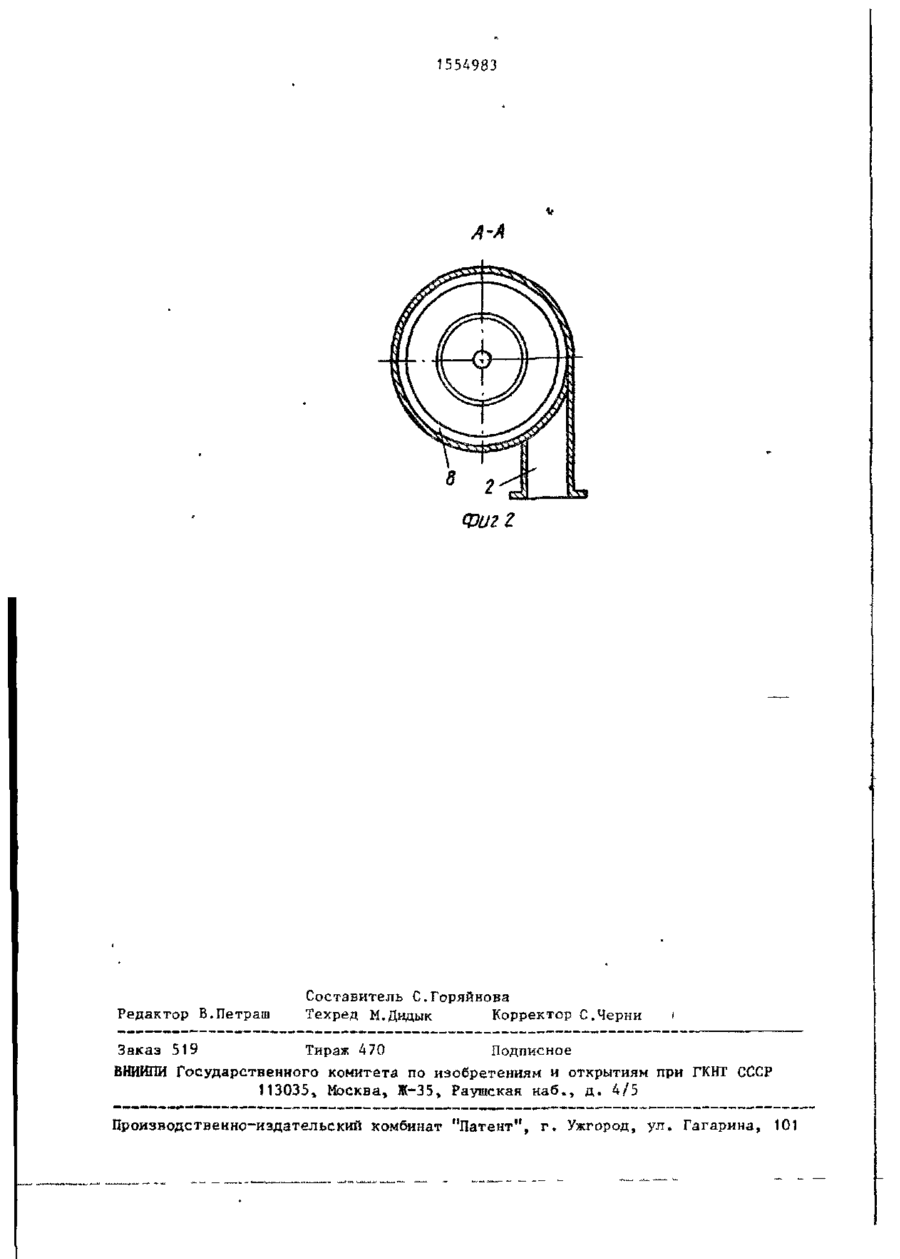

Изобретение относится к технике очистки газов и позволяет повысить эффективность очистки. Внутри корпуса 1 соосно установлена цилиндрическая вставка 4 с пластиной 7, расположенной на уровне нижней кромки входного патрубка и образующей кольцевой зазор с внутренней поверхностью корпуса. При этом расстояние между внутренней поверхностью корпуса и наружной поверхностью вставки больше или равно ширине входного патрубка. 1 з.п. ф-лы, 2 ил. (Л С Фиг 1 1554983 Изобретение относится к технике очистки газов от капель жидкости или пыли и может найти применение в углеобогатительной, горной, химической 5 и других отраслях промышленности. Целью изобретения является повышен и е эффективности очистки, ' На фиг. 1 изображено устройство, продольное сечение; на фиг. 2 - раз- 10 рез А-А на фиг. 1. Устройство для очистки газов содержит циляндрокоиичєскии корпус 1 с тангенциальным входным патрубком 2 в нижней части и осевым выходным патрубком 15 З в верхней части. Внутри корпуса 1 соосно установлена цилиндрическая вставка 4, закрытая сверху крышкой 5 и имеющая в нижней части окна 6 для вывода отработанной жидкости (шлама). 20 На вставке нижней кромки входного патрубка установлена кольцевая пластина 7. Между пластиной 7 и внутренней поверхностью корпуса 1 имеется кольцовой зазор 8. В нижней части корпуса 25 1 может быть расположен гидрозатвор 9. Расстояние между наружной поверх.ностью вставки 4 и внутренней поверхностью корпуса 1 должно быть больше или равно ширине входного патрубка 2. 30 Выбор данного расстояния является оптимальным с точки зрения формирования пристенного слоя отделенной фазы и гидравлического сопротивления. Выполнение расстояния менее ширины входно- 35 го патрубка приводит к значительному увеличению гидравлического сопротивления в результате образования гидравлического удара. ном слое принудительно механическим воздействием - пропусканием смеси между наружной поверхностью вставки 4 и внутренней поверхностью корпуса 1 . Подготовленная таким образом смесь юлее эффективно сепарируется в центробежном поле, поскольку основная м^сса частиц (капель воды) оказывается уже в пристенном слое. Интенсификация процесса достигается за счет увеличения скорости вращения смеси пропусканием ее в кольцевом пространстве между вставкой 4 и внутренней поверхностью корпуса 1. Отсепарированные частицы или капли в виде пленки жидкости опускаются через кольцевой зазор 8 в коническую часть корпуса. При этом отсепарированная фаза отделяется от осевого вихретокового потока газа пластиной 7, в результате чего не происходит турбулизация сконцентрированной отделенной фазы и нет вторичного уноса. Отделенная фаза через окна 6 отводится и удаляется в водошламовую систему. Очищенный газ выбрасывается через выходной патрубок 3, Ф о р м у л а и з о б р е т е н и я 1. Устройство для очистки газов, содержащее ципиндроконический корпус с тангенциальным входным патрубком в нижней части и осевым выходным патрубком в верхней, о т л и ч а ю щ е еся тем, что» с целью повышения эффективности очистки, оно снабжено соосно установленной в корпусе цилиндУстройство работает следующим об- д^ рической вставкой, верхний торец которазом. рой заглушён и расположен на уровне верхней кромки входного патрубка, и Очищаемая смесь поступает через закрепленной на вставке кольцевой } тангенциальный входной патрубок в пластиной, расположенной на уровне нижнюю часть корпуса 1. В результате такой подачи смесь приобретает внутри 4 5 нижней кромки входного патрубка и установленной с образованием зазора корпуса вращательное движение вокруг между ней и стенкой корпуса. вставки 4. Крупные частицы (капли жидкости) 2. Устройство по п. ^ о т л и под действием центробежных сил конч а ю щ е е с я тем, что расстояние центрируются в пристенном слое корпумежду наружной поверхностью цилиндса 1. Мелкие частицы (капли жидкости), рической вставки и внутренней поверхв меньшей степени подвергающиеся центностью корпуса больше или равно шириробежной силе, формируются в пристенне входного патрубка. 1554983 A'A 8 Фиг 2 Редактор В.Петраш Составитель С.Горяйнова Техред М.Дидык Корректор С.Черни Заказ 519 Тираж 470 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКІЇТ СССР 113035» Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
