Пристрій для очистки газів від оксидів сірки

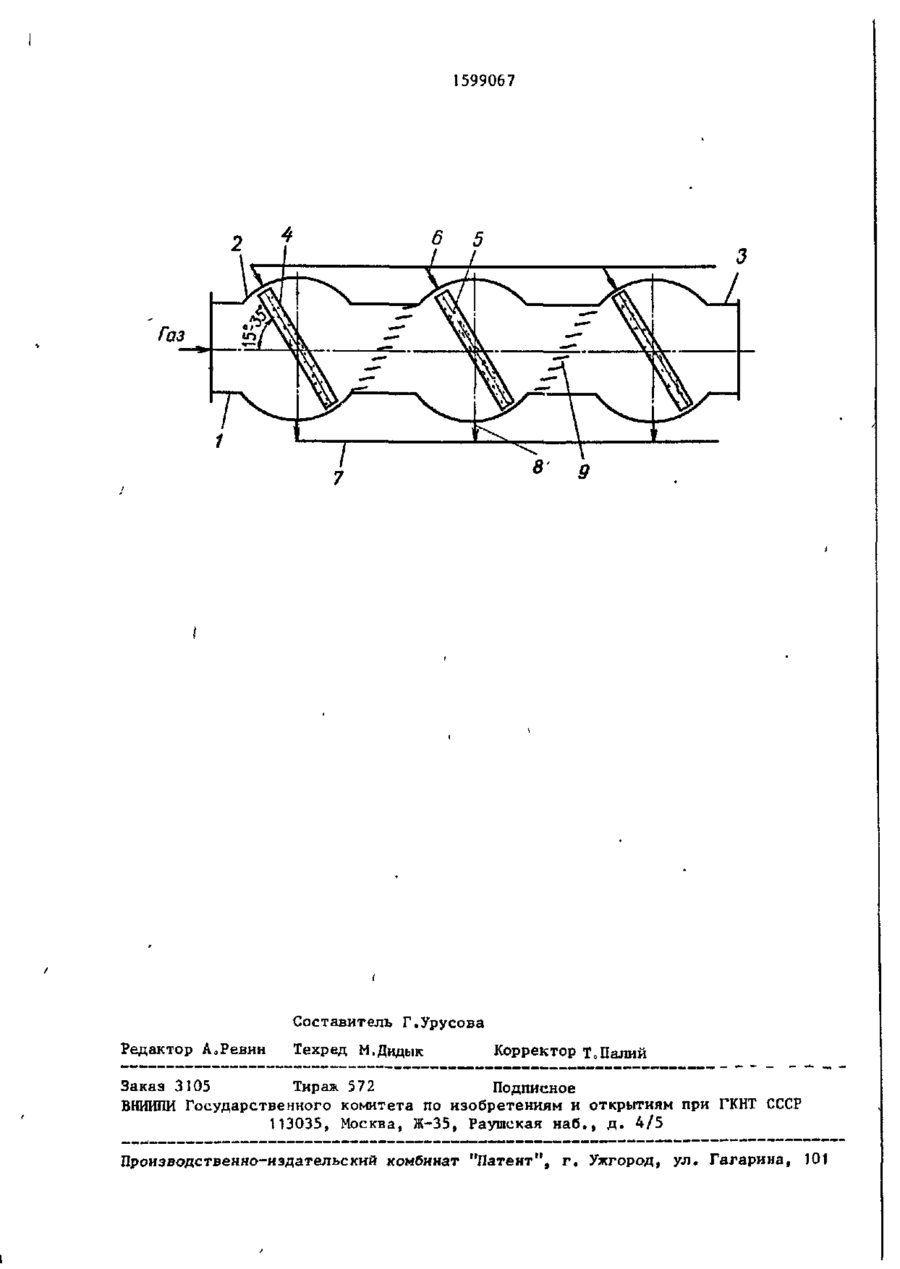

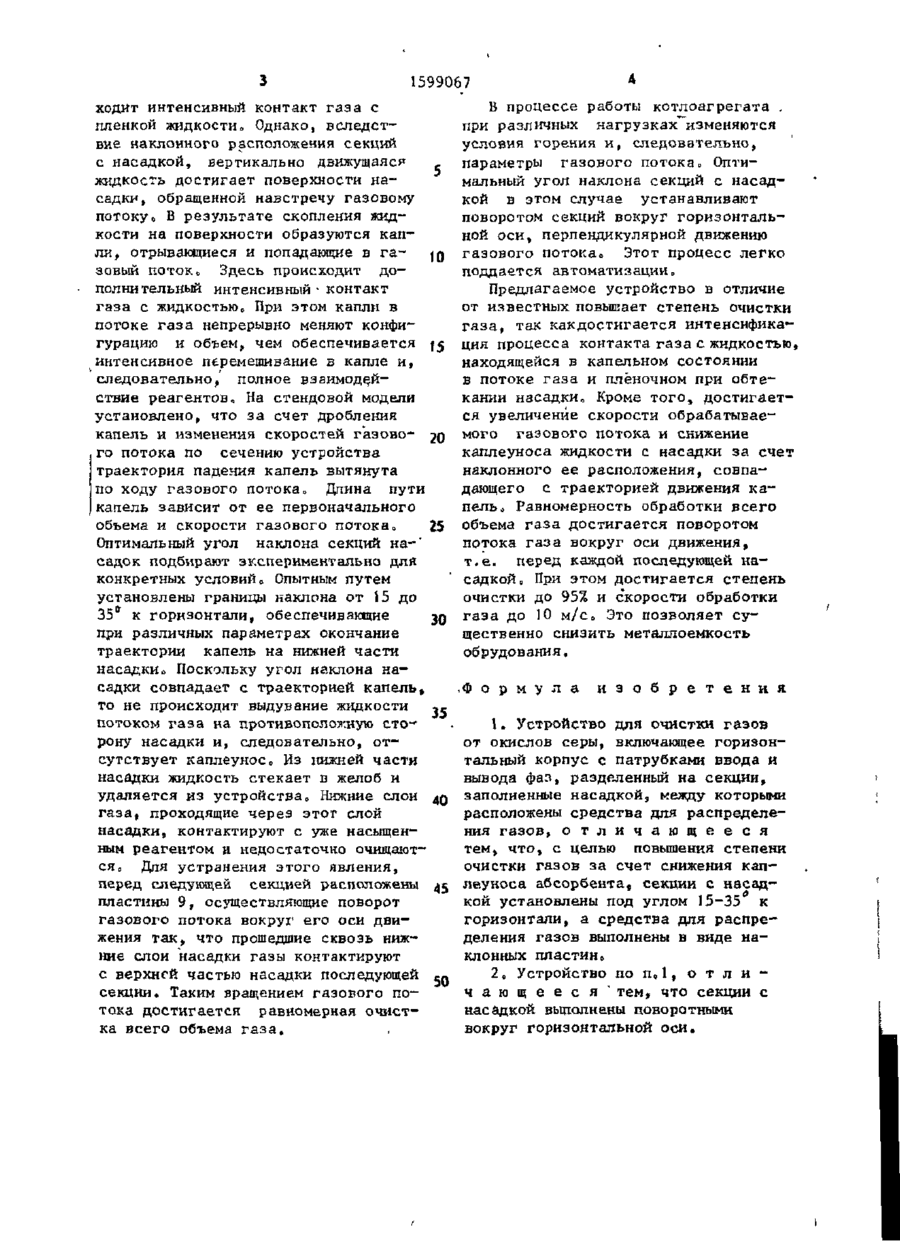

Изобретение относится к устройствам для очистки газов от диоксида серы, может быть использовано в химической промышленности, черной и цветной металлургии» теплоэнерге- і тике и позволяет повысить степень очистки г а з а з а счет снижения каплеуноса абсорбента,, Устройство включает корпус с патрубками для ввода и вывода газов потока и абсорбента, секции, заполненные насадкой и р а с положенные в сферообразных камерах с наклоном по ходу газового потока под углом 15 - 35° к горизонталИо В цилиндрических камерах между о т дельными секциями установлены п л а с тины, поворачивающие поток г а з а в о круг оси движения перед каждой п о следующей секцией,, Секции с насадкой выполнены поворотными вокруг г о р и зонтальной о с и , перпендикулярной д в и жению газового потока, 1 з 0 п 6 ф-лы, Изобретение относится к устройствам для очистки газов от диоксида серы и может быть использовано в химической промышленности, цветной и черной металлургии, теплоэнергетикеQ Цель изобретения - повышение степени очистки газа за счет снижения каплеуноса абсорбента,. На чертеже изображено предлагаемое устройство, продольный разрез. Устройство содержит горизонтальный корпус 1 с патрубком 2 подвода и патрубком 3 отвода газа, В корпусе расположена зона абсорбции, образованная перфорированными секциями 4, заполненными насадкой 5 0 Перфорированные секции с насадкой установлены под углом 15-35° к горизонтали с наклоном по ходу газового потока* Б верх ней части контактной зоны находятся форсунки 6, а в нижней - желоб 7 для отвода насыщенной жидкости через патрубки 8. Перед второй и последующими секциями установлены поворачивающие газовый поток пластины 9„ Устройство работает следующим образом. Жидкость поступает через форсунки 6 и, распыляясь на капли, попадает на верхнюю часть насадки 5„ За счет развитой поверхности насадки проис 1 ИЛ0 1599067 ходит интенсивный контакт газа с пленкой жидкости» Однако, вследствие наклонного расположения секций , с насадкой, вертикально движущаяся жидкость достигает поверхности насадки, обращенной навстречу газовому потоку о В результате скопления жидкости на поверхности образуются капли, отрывающиеся и попадающие в газовый поток,, Здесь происходит дополнительный интенсивный • контакт газа с жидкостью^ При этом капли в потоке газа непрерывно меняют конфигурацию и объем, чем обеспечивается Ї5 интенсивное перемешивание в капле и, следовательно, полное взаимодействие реагентов. На стендовой модели установлено, что за счет дробления капель и изменения скоростей газово- 20 го потока по сечению устройства траектория падения капель вытянута по ходу газового потока,, Длина пути капель зависит от ее первоначального объема и скорости газового потока о 25 Оптимальный угол наклона секций на-' садок подбирают экспериментально для конкретных условийо Опытным путем установлены границы наклона от 15 до 35° к горизонтали, обеспечивающие 30 при различных параметрах окончание траектории капель на нижней части насадки0 Поскольку угол наклона насадки совпадает с траекторией капель» то не происходит выдувание жидкости 35 потоком газа на противоположную сторону насадки и, следовательно, отсутствует каплеуносо Из нижней части насадки жидкость стекает в желоб и удаляется из устройствао Нижние слои 40 газа> проходящие через этот слой насадки, контактируют с уже насыщенным реагентом и недостаточно очищаются0 Для устранения этого явления, перед следующей секцией расположены 45 пластины 9, осуществляющие поворот газового потока вокруг его оси движения так, что прошедшие сквозь нижние слои насадки газы контактируют с верхней частью насадки последующей 50 секции. Таким вращением газового потока достигается равномерная очистка всего объема газа. * В процессе работы котлоагрегата . при различных нагрузках изменяются условия горения и, следовательно, параметры газового потока 0 Оптимальный угол наклона секций с насадкой в этом случае устанавливают поворотом секций вокруг горизонтальной оси, перпендикулярной движению газового потока.. Этот процесс легко поддается автоматизации„ Предлагаемое устройство в отличие от известных повышает степень очистки газа, так какдостигается интенсификация процесса контакта газа с жидкостью, находящейся в капельном состоянии в потоке газа и плёночном при обтекании насадкио Кроме того, достигается увеличение скорости обрабатываемого газового потока и снижение каплеуноса жидкости с насадки за счет наклонного ее расположения, совпадающего с траекторией движения капель „ Равномерность обработки всего объема газа достигается поворотом потока газа вокруг оси движения, т.е. перед каждой последующей насадкой „ При этом достигается степень очистки до 95% и скорости обработки газа до 10 м/с 0 Это позволяет существенно снизить металлоемкость обрудования. Ф о р м у л а и з о б р е т е н и я \. Устройство для очистки газов от окислов серы, включающее горизонтальный корпус с патрубками ввода и вывода фаз, разделенный на секции, заполненные насадкой, между которыми расположены средства для распределения газов, о т л и ч а ю щ е е с я тем, что, с целью повышения степени очистки газов за счет снижения каплеуноса абсорбента, секции с насадкой установлены под углом 15-35 к горизонтали, а средства для распределения газов выполнены в виде наклонных пластино 2 е Устройство по п , 1 , о т л и ч а ю щ е е с я ' тем, что секции с насадкой выполнены поворотными вокруг горизонтальной оси. 1599067 8 g Составитель Г.Урусова Редактор АоРевин Техред М.Дидык Корректор Т.Палий Заказ 3105 Тираж 572 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г, Ужгород» ул. Гагарина, 101
