Пристрій для очистки рідини

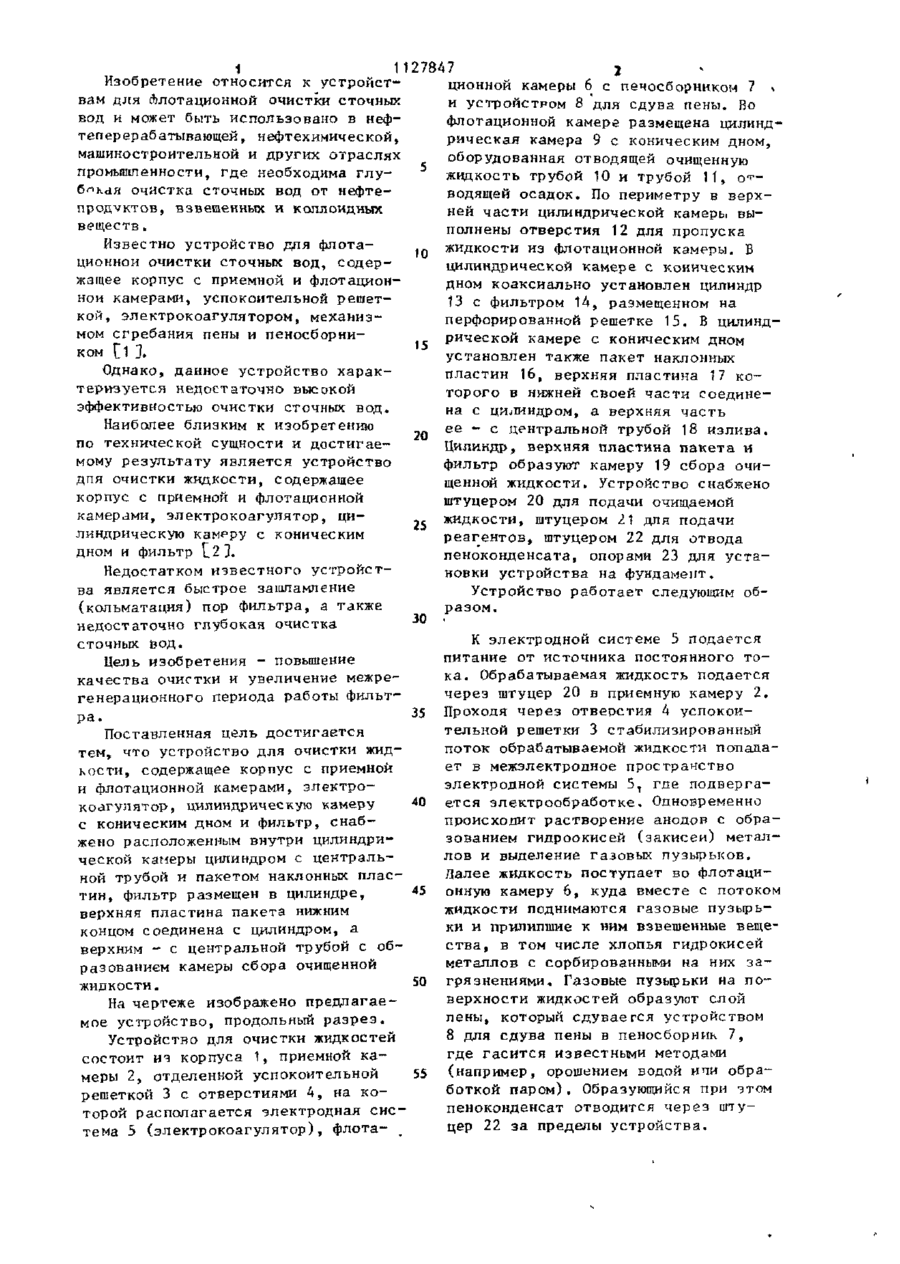

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 01) 3(51) С 02 F 1/24 • ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ТЕНИЯ К і. ІЩИЧНІЩІ «іМИНИН II» •» II1III IHWIHHItiBiWIHH"""—"""«МИВИШЯВІ І И І І І І И Д И (21) 3586156/23-26 (22) 03.05.83 (46) 0 7 . 1 2 . 8 4 . Бюл. № 45 (72) Е.М.Фондорко и В.Н.Беленький (71) Черкасский проектно-конструкторскин технологический институт (53) 628.314.2 (088,8) (56) 1. Яковлев С В . , Карелин Я.А., Ласков Ю.М. и Воронов Ю.В. Очистка производственных сточных вод. М., Стройиздат, 1979, с. 136-138, рис. 4.15. 2. Авторское свидетельство СССР № 1028603, кл. С 01 F 1/24, 1981. в ( 5 4 ) ( 5 7 ) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЖИДКОСТИ, содержащее корпус с приемной и флотационной камерами, э л е к т рокоагулятор, цилиндрическую камеру с коническим дном и фильтр, о т л и ч а ю щ е е с я тем, что, с ц е лью повышения качества очистки и увеличения межрегенерационного периода работы фильтра, оно снабжено расположенным внутри цилиндрической к а меры цилиндром с центральной трубой и пакетом наклонных пластин, фильтр размещен в цилиндре, верхняя пластина пакета нижним концом соединена с цилиндром, а верхним - с иентральной трубой с образованием камеры сбора очищенной жидкости. 2 1 11 27847 ционнои камеры 6 с печосборником 7 s Изобретение относится к устройсти устройством 8 для сдува пены. Во вам для Ллотационной очистки сточных флотационной камере размещена цилиндвод и может быть использовано в нефрическая камера 9 с коническим дном, теперерабатывающей, нефтехимической, оборудованная отводящей очищенную машиностроительной и других отраслях жидкость трубой 10 и трубой 11, обпромышленности, где необходима глуводящей осадок. По периметру в верхбокая очистка сточных вод от нефтеней части цилиндрической камеры выпродуктов, взвешенных и коллоидных полнены отверстия 12 для пропуска веществ. Известно устройство для флотаJQ жидкости из флотационной камеры. В ционной очистки сточных вод, содерцилиндрической камере с коническим жащее корпус с приемной и флотациондном коаксиально установлен цилиндр ной камерами, успокоительной решет1 3 с фильтром 14, размещенном на кой, электрокоагулятором, механизперфорированной решетке 15. В цилиндмом сгребания пены и пеносборнирической камере с коническим дном 15 ком [1 ]. установлен также пакет наклонных Однако, данное устройство харакпластин 16, верхняя пластина 17 котеризуется недостаточно высокой торого в нижней своей части соединеэффективностью очистки сточных вод. на с цилиндром, а верхняя часть Наиболее близким к изобретению ее - с центральной трубой 18 излива. 20 по технической сущности и достигаеЦилиндр, верхняя пластина пакета и мому результату является устройство фильтр образуют камеру 19 сбора очидпя очистки жидкости, содержащее щенной жидкости. Устройство снабжено корпус с приемной и флотационной штуцером 20 для подачи очищаемой камерами, электрокоагулятор, цижидкости, штуцером 1\ для подачи 25 линдрическую камеру с коническим реагентов, штуцером 22 для отвода дном и фильтр £ 2 ] . пеноконденсата, опорами 23 для устаНедостатком известного устройстновки устройства на фундамент. ва является быстрое зашламление Устройство работает следующим об(кольматация) пор фильтра, а также разом. 30 • недостаточно глубокая очистка К электродной системе 5 подается сточных вод. питание от источника постоянного тоЦель изобретения - повышение ка. Обрабатываемая жидкость подается качества очистки и увеличение межречерез штуцер 20 в приемную камеру 2. генерационного периода работы фильт35 Проходя через отверстия 4 успокоира. тельной решетки 3 стабилизированный Поставленная цель достигается поток обрабатываемой жидкости попадатем, что устройство для очистки жидет в межэлектродное пространство кости, содержащее корпус с приемной электродной системы 5, где лодвергаи флотационной камерами, электро40 ется электрообработке. Одновременно коагулятор, цилиндрическую камеру происходит растворение анодов с обрас коническим дном и фильтр, снабзованием гидроокисей (закисей) металжено расположенным внутри цилиндрилов и выделение газовых пузырьков. ческой камеры цилиндром с центральДалее жидкость поступает во флотациной трубой и пакетом наклонных плас45 онную камеру 6, куда вместе с потоком тин, фильтр размещен в цилиндре, жидкости поднимаются газовые пузырьверхняя пластина пакета нижним ки и прилипшие к ним взвешенные вещеконцом соединена с цилиндром, а ства, в том числе хлопья гидрокисей верхним ~ с центральной трубой с обметаллов с сорбированными на них заразованием камеры сбора очищенной 50 грязнениями. Газовые пузырьки на пожидкости. верхности жидкостей образуют слой На чертеже изображено предлагаепены, который сдувается устройством мое устройство, продольный разрез. 8 для сдува пены в пеносборник 7, Устройство для очистки жидкостей где гасится известными методами состоит из корпуса 1, приемной ка55 (например, орошением водой ипи обрамеры 2, отделенной успокоительной боткой паром). Образующийся при этом решеткой 3 с отверстиями 4, на копеноконденсат отводится через штуторой располагается электродная сисцер 22 за пределы устройства. тема 5 (электрокоагулятор), флота- _ ї . t 127847 Очищенная в процессе электрофлота ( ции жидкость через отверстия 12 в цилиндрической камере 9 и свободное пространство, образуемое стенками камеры 9 и цилиндра 13, попадает в 5 зону размещения пакета наклонных пластин 16. Загрязнения в виде взвешенных веществ, проникающие вместе с очищаемой жидкостью через отверс}0 тия 12, осаждаются на поверхности пластин. Осветленная жидкость после прохождения пластин через центральную трубу излива поступает в цилиндр , где доочищается на фильтре 14. ^5 Фильтрующим материалом, в зависимости от вида и качества обрабатываемой жидкости, могут быть нетка-1 ные синтетические материалы, например сипрон, пенополистирол или другие известные материалы - древесно- 20 волокнистая стружка, кварцевый песок и т.д. Эффект очистки жидкости от нефтепродуктов, взвешенных веществ и других загрязняющих ингридиентов после фильтров может дости- 25 гать 99-100%. Очищенная жидкость пос ле фильтров череч перфорированную решетку 15 поступает в камеру 19 сбора, откуда сливается за пределы устройства через трубу 10. 30 Благодаря многоступенчатой очистке жидкости перед ее окончательной доочисткой фильтрацией, фильтрующий материал загрязняется незначительно и может служить до его регенерации продолжительное время. Осадок скап- 35 ливающийся в нижней части конического дна цилиндра 9 выводится из устройства через трубу 11. Интенсивное пенообразование на поверхности зеркала жидкости, а значит и образова- 40 Редактор Н.Яцола 4 ниє высокого и устойчивого слоя пены обеспечивается сужением флотационной камеры 6 в верхней части, значительно уменьшающим зеркало воды. Для улучшения процесса флотации или для придания обрабатываемой жидкости нейтральной реакции через штуцеры 21 к устройству подводятся реагенты. Через эти же штуцеры в устройство можно вводить также газы или насыщенную воздухом загрязненную жидкость с целью увеличения количества газовых пузырьков во флотационной камере, т . е . улучшения процесса флотации. В случае отсутствия металла для электродных пластин электрокоагулятора, устройство может использоваться для напорной реагентной флотации, для чего к штуцеру 20 подводится насыщенная воздухом и обработанная реагентами сточная жидкость. Промывка (регенерация) фильтра осуществляется обратным током чистой жидкости, т . е . через трубу 10. Загрязненная жидкоеть (фильтрат) п ри промывке переливается через борт цилиндра 13 во флотационную камеру, а также поступает через трубу 18 иэлива в пакет наклонных пластин 16. Такая промывка способствует очистке лотка пеносборника, межэлектродного пространства электрокоагулятора 5 пластин 16. Предлагаемое устройство для очистки жидкостей позволяет достичь высокого качества очистки жидкостей в одном устройстве, увеличить срок межрегенерационног^ периода работы фильтра, значительно уменьшить габариты установки и упростить процесс ее э кс пл у ат ации. Составитель Т.Леднева Техред С.Мигунова Корректор А. Обручар Заказ 8832/16 Тираж 866 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал П П "Патент", П г . Ужгород, ул. Проектная, 4
