Пристрій для очистки рідини

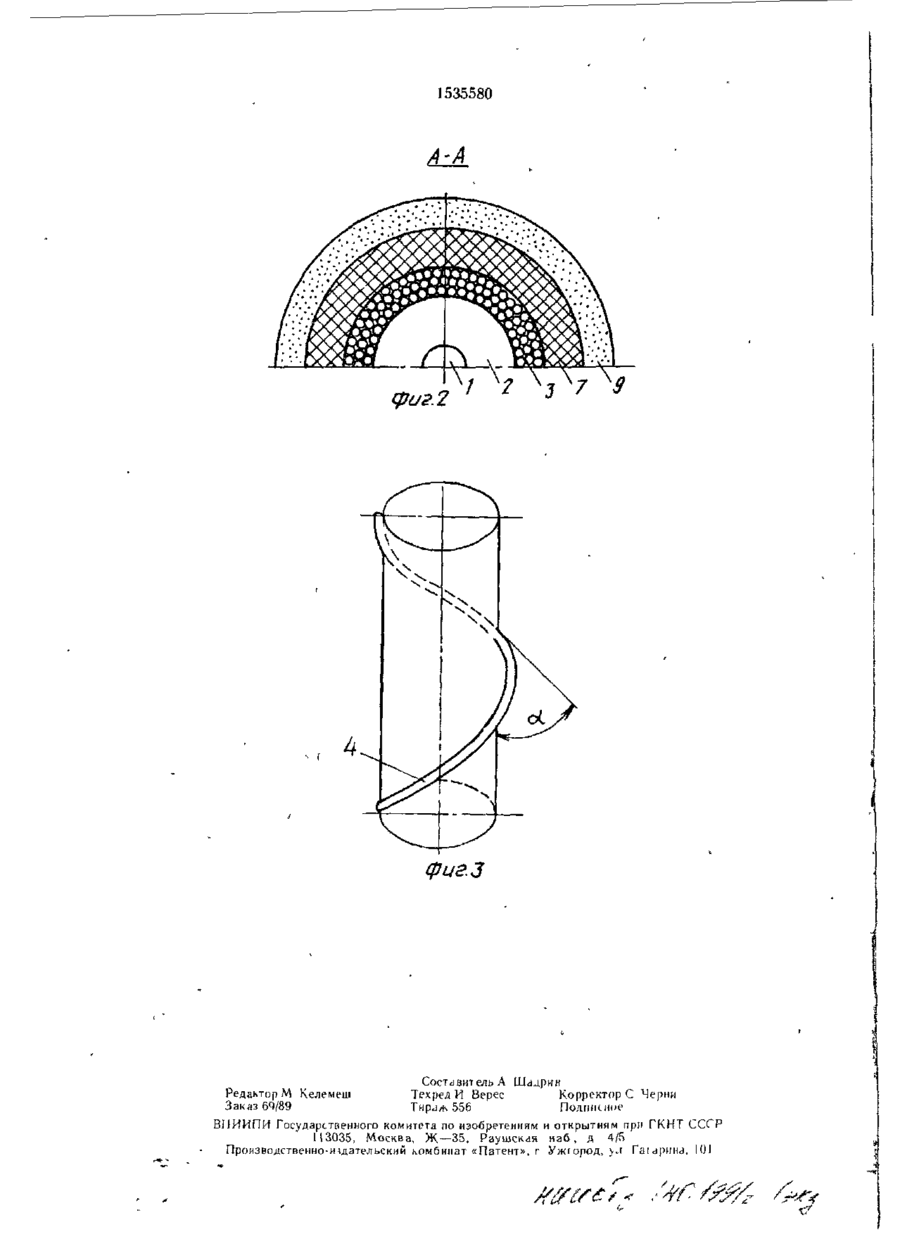

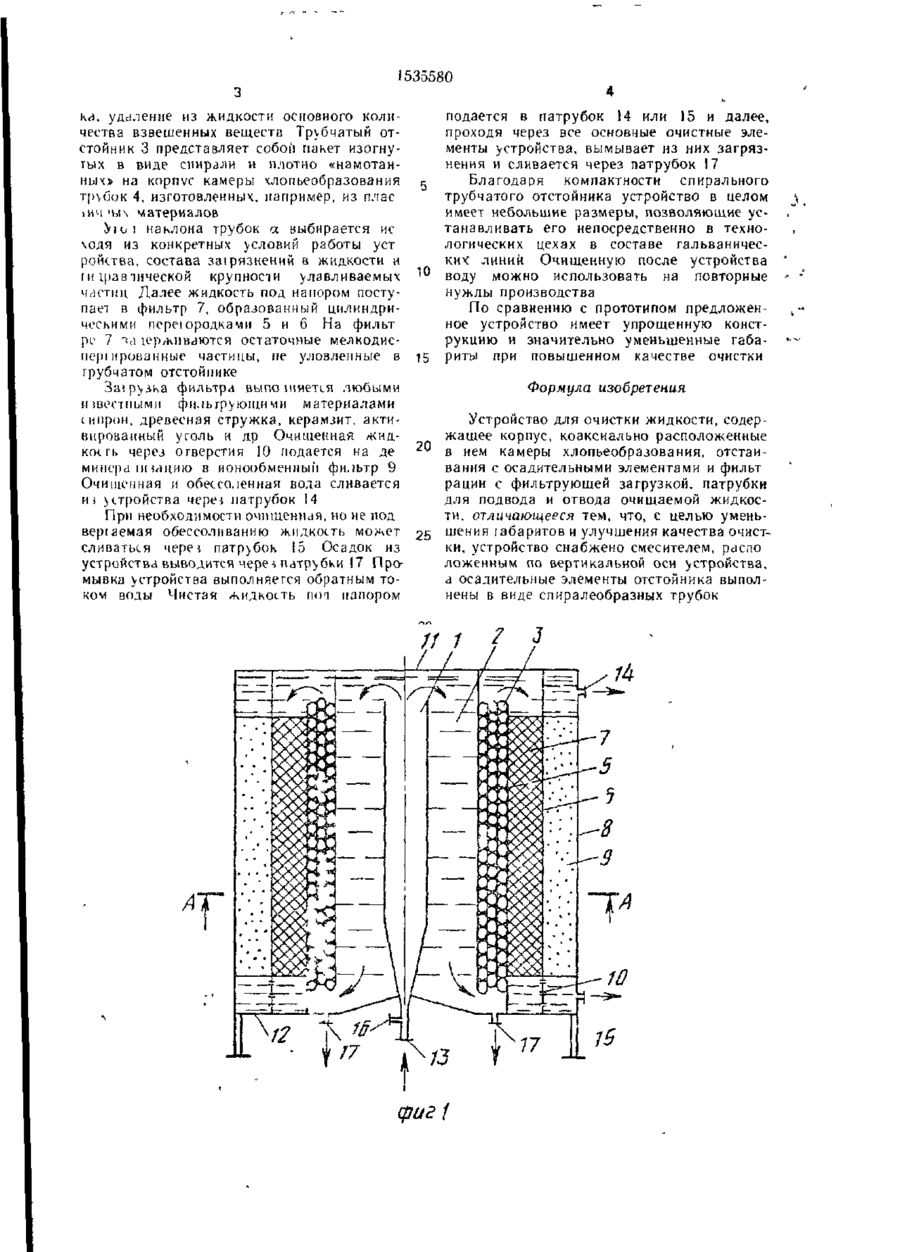

Изобретение относится к устройствам для очистки природных и сточных вод н может быть использовано в народном хозяйстве для очистки поверхностных вод, промыштенных сточных вод Цель изобретения • уменьшение габаритов и улучшение качества очистки Устройство для очистки жидкости содержит корпус, коаксиально расположенные в нем камеры хлопьеобразования, отстаивания с осадительньши элементами и фильтрации с фильтрующей загрузкой, патрубки для подвода и отвода очищаемой жидкости, смеситель, расположенный по вертикальной оси устройства, причем осадительные элементы отстойника выполнены в виде спиралеобразных гр>бок. 3 ил. Изобретение относится к устройствам для очистки природных и сточных вод и может быть использовано в народном хозяйстве для очис/ки поверхностных вол до качеств технической или питьевой воды, а также для очистки промышленных сточных вод, загрязненных нефтепродуктами, синтетическими поверхностно активными веществами, красителями, солями тяжелых металлов, взвешенными и коллоидными веществами Цель изобретения — уменьшение габа ритов и ул)чшенне качества очистки На фиг 1 изображено устройство для очистки жидкостей, продольный разрез; на фиг 2 - разрез А — А на фиі 1, на фиг 3 — элемент спиралеобразного трубчатого отстойника Устройство для очистки жидкостей содержит смеситель 1, вокруг которого установлена камера 2 хлольсобра кования Вокруг камеры 2 хлопьеобразования устроен чруб чатый отстойник 3, состоящий из спиралеобразных тр\бок (элементов) 4 Коаксиально трубчатому отстойнику установлены перегородки 5 и б, образующие фильтр 7 Цилиндрический корпус 8 уст ройства и перегородка 6 образуют ионообменный фильтр 9 для деминерализации очищаемой жидкости. В нижней части перегородка 6 перфорирована отверстиями J0 Устройство герметично закрыто сверх} крышкой II, снизу — крышкой (2 Для подвода очищаемой жидкости в устройство установлен патрубок 13, для отвода очищенной жидкости — патрубки І4 и 15 Реагенты в устройство подаются через патрубок 16 Для вывода из устройства осадка установлены патрубки 17 Устройство работает следующим образом Загрязненнач жидкость подается через патрубок 13 в смеситель 1. В смеситель 1 через патрубок 16 подводятся реагенты. Смешанная с реагентами жидкость из смесителя поступает в камеру 2 хлопьеобразования, в которой заканчиваются химические реакции, начатые в смесителе 1, и идет интенсивная коагуляция и хлопьеобразование гидроокисей (закисей) тяжелых металлов, которые, в свою очередь, адсорбируют загрязнения из очищаемой жидкости Далее жидкость поступает в трубчатый отстойник 3, в котором производится очист №) 4401484/23-26 ., > • (22) 04 04 88 (46) 15 01 90 Бюл. № 2 (71) Научно-производственное объединение «Ротор» (72) Е. М Фондорко (53) 628 314 2(088 8) (56) Авторское свидетельство СССР № 1169945, кл. С 02 F 1/24, 1984. Авторское свидетельство СССР № 1446113, кл. С 02 F 1/24, 22.01.88. • ґ (535580 hd, удаление из жидкости основного количества взвешенных веществ Трубчатый отстойник 3 представляет собой пакет изогнутых в виде спирали и плотно «намотанных» на корпус камеры хлопьеобразования TjnGoK 4, изготовленных, например, из плас іич'Ы\ материалов Ьіь\ наклона трубок а выбирается ис ходя из конкретных условий работы уст ройства, состава заірязнений в жидкости и їйфактической крупности улавливаемых 10 частин. Далее жидкость под напором поступает в фильтр 7, образованный цилиндрическими переюродкачи 5 и б На фильт рс 7 та іержм веются остаточные мелкодисперіированные частицы, не уловленные в 15 грубчатом отстойнике Заі рузка фильтра выпо шяелхя любыми и шестыми фи.іьгруюіци ми материалами (ипрон, древесная стружка, керамзит, активированный уголь и др Очищенная жидкость через отверстия 10 подается на де 20 минера нпацию в ионообменный фи.іьтр 9 Очищенная и обессоленная вода сливается и І устройства череї патрубок 14 При необходимости очищенная, но не под веріаемая обессоливанию жидкость может 25 сливаться череї патрубок 15 Осадок из устройства выводится чере-і патрубки 17 Промывка устройства выполняется обратным током воды Чистая жидкость пот напором подается в патрубок 14 или 15 и далее, проходя через все основные очистные элементы устройства, вымывает из них загрязнения и сливается через патрубок 17 Благодаря компактности спирального трубчатого отстойника устройство в целом имеет небольшие размеры, позволяющие устанавливать его непосредственно в технологических цехах в составе гальванические линий Очищенную после устройства воду можно использовать на повторные нужды производства По сравнению с прототипом предложенное устройство имеет упрощенную конструкцию и значительно уменьшенные габариты при повышенном качестве очистки Формула изобретения Устройство для очистки жидкости, содержащее корпус, коаксиально расположенные в нем камеры хлопьеобразования, отстаивания с осадительными элементами и фильт рации с фильтрующей загрузкой, патрубки для подвода и отвода очищаемой жидкости, отличающееся тем, что, с целью уменьшения іабаритов и улучшения качества очистки, устройство снабжено смесителем, pdeno ложенным по вертикальной оси устройства, а осадительные элементы отстойника выполнены в виде спиралеобразных трубок фиг і 1535580 фи2.2 фигз Редактор М Келемеш З а к а з 6Q/89 ель А Шадрин Техред И Верес Корректор С Черни Тирлж 556 Подписное ВПИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж — 3 5 , Р а у ш с к а я н а б , д 4/5 Производственно-шдательский комбинат «Патент», г Ужгород, >.т Г а ы р н н л . 101
