Риболовецька снасть

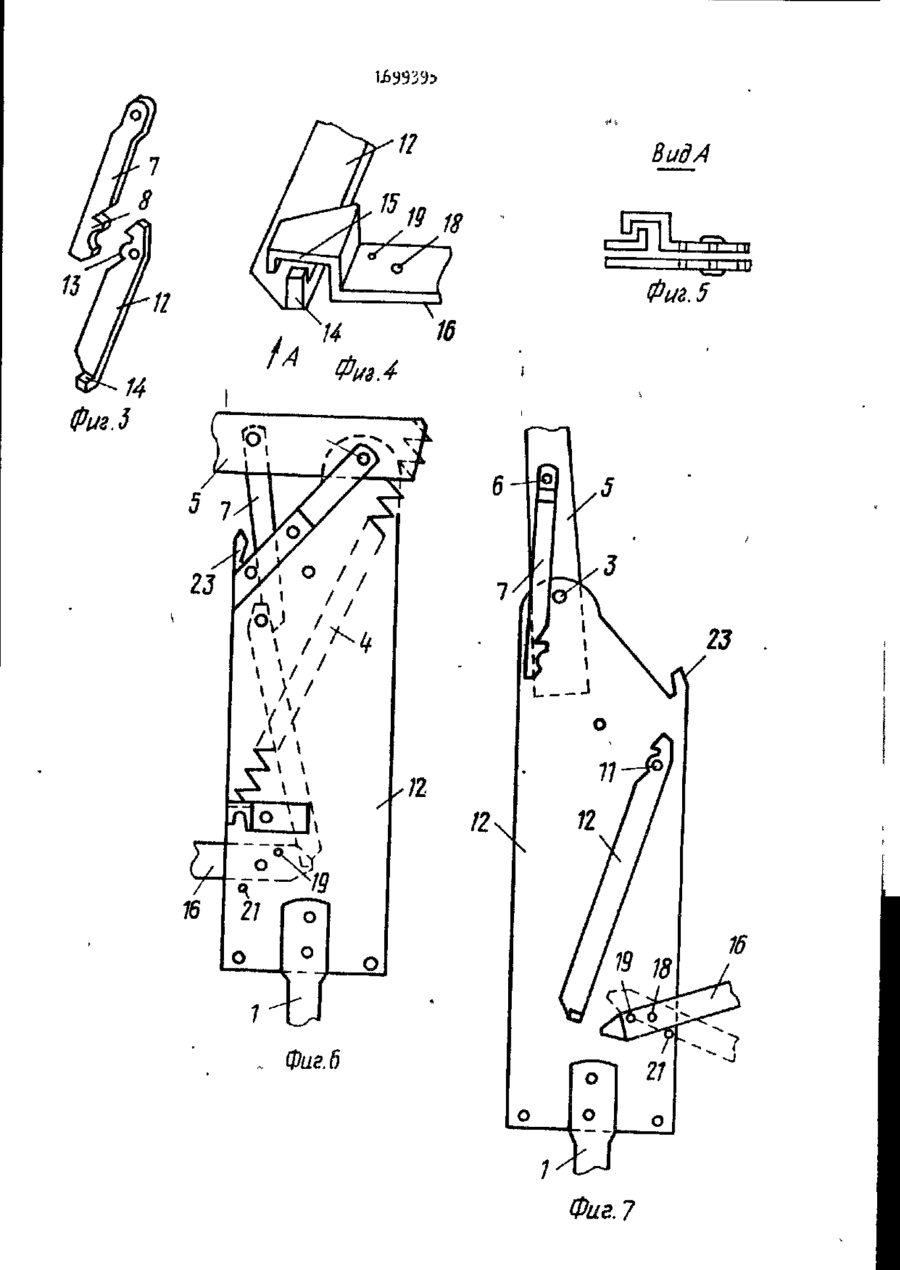

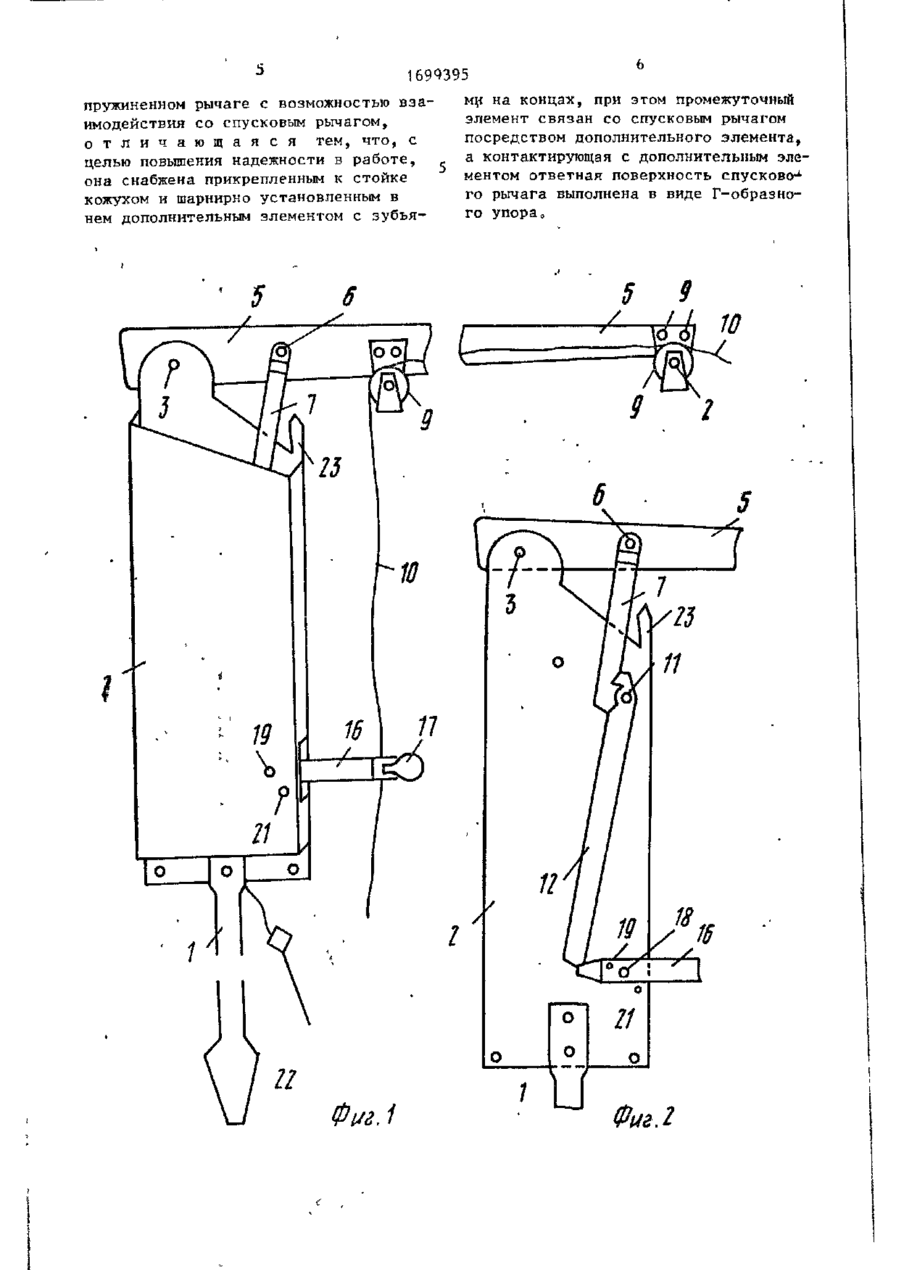

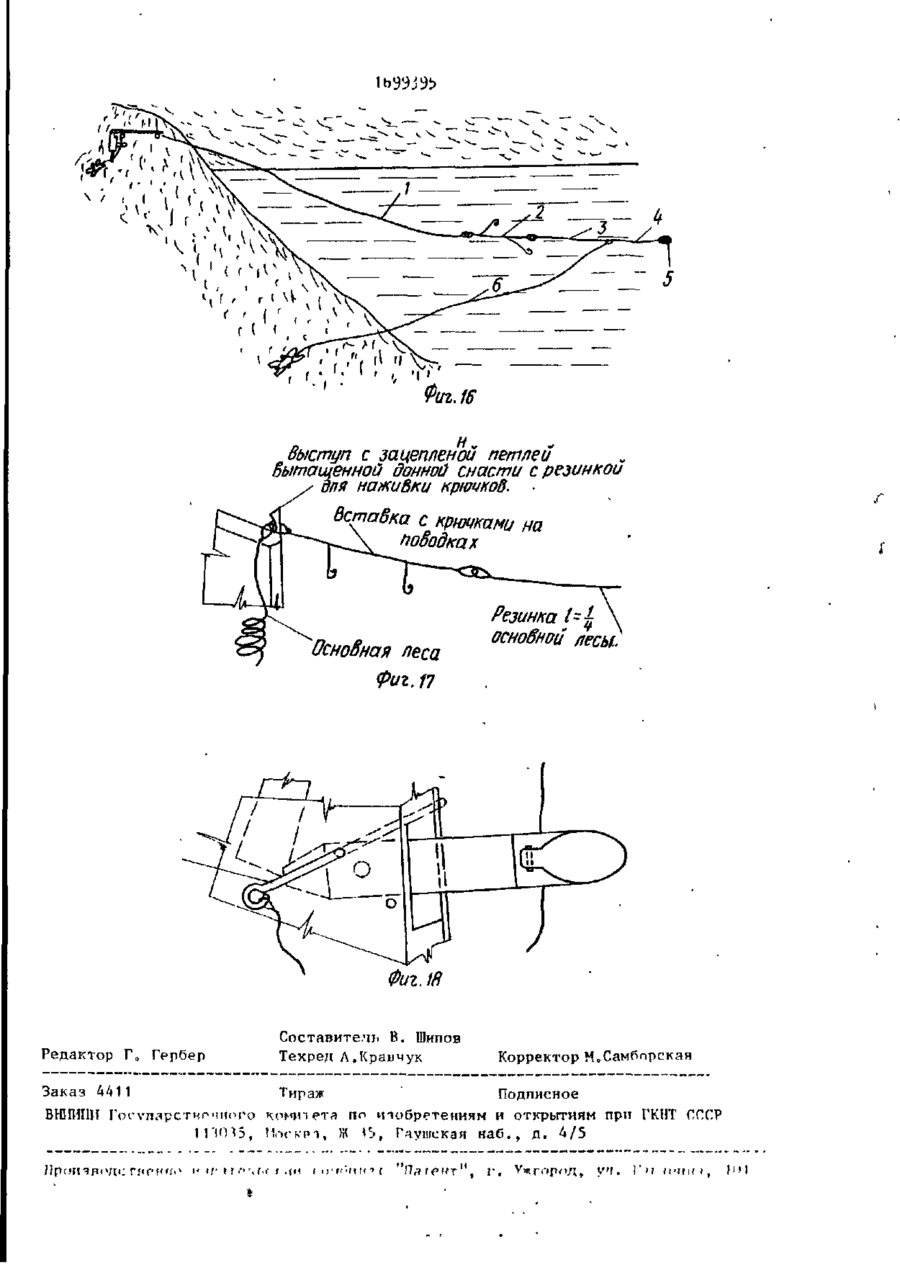

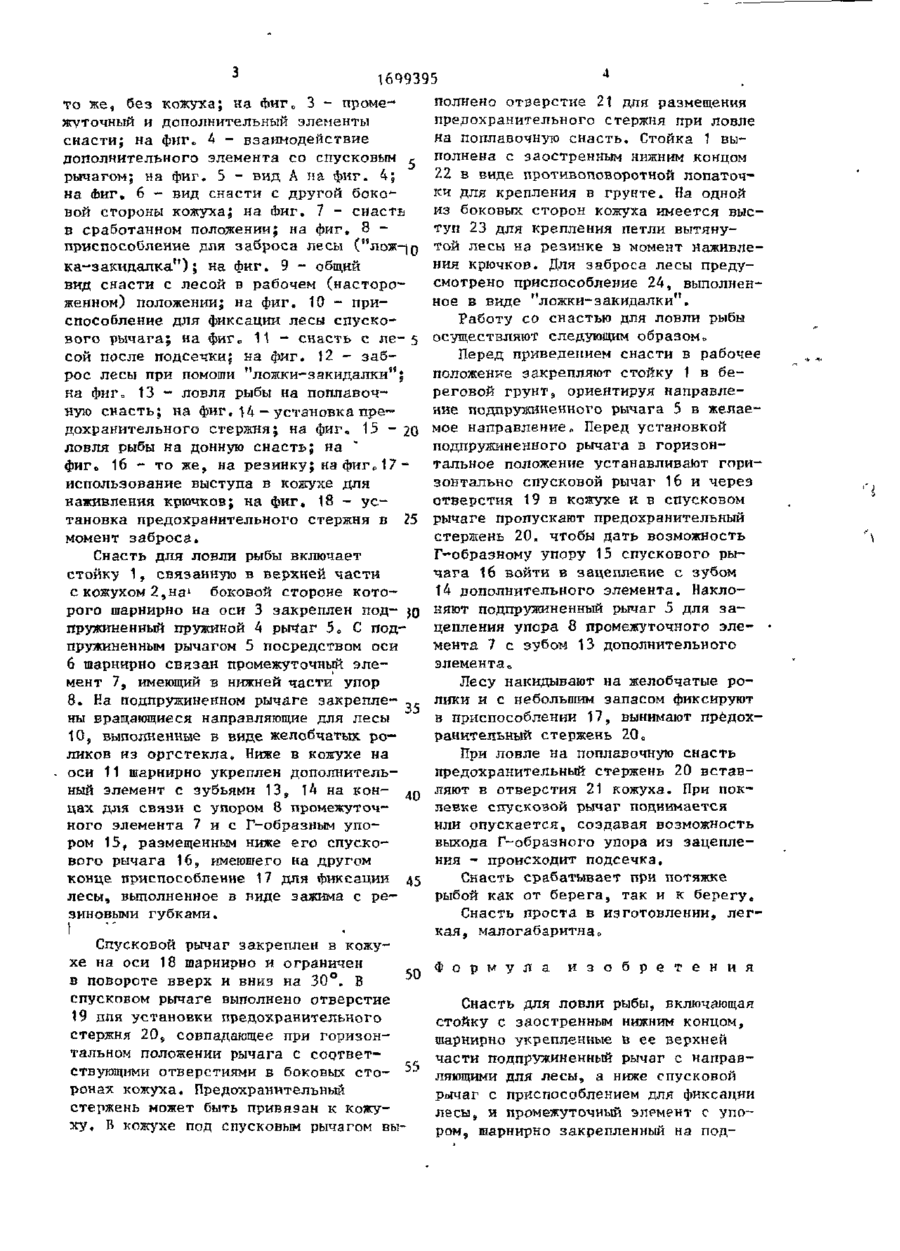

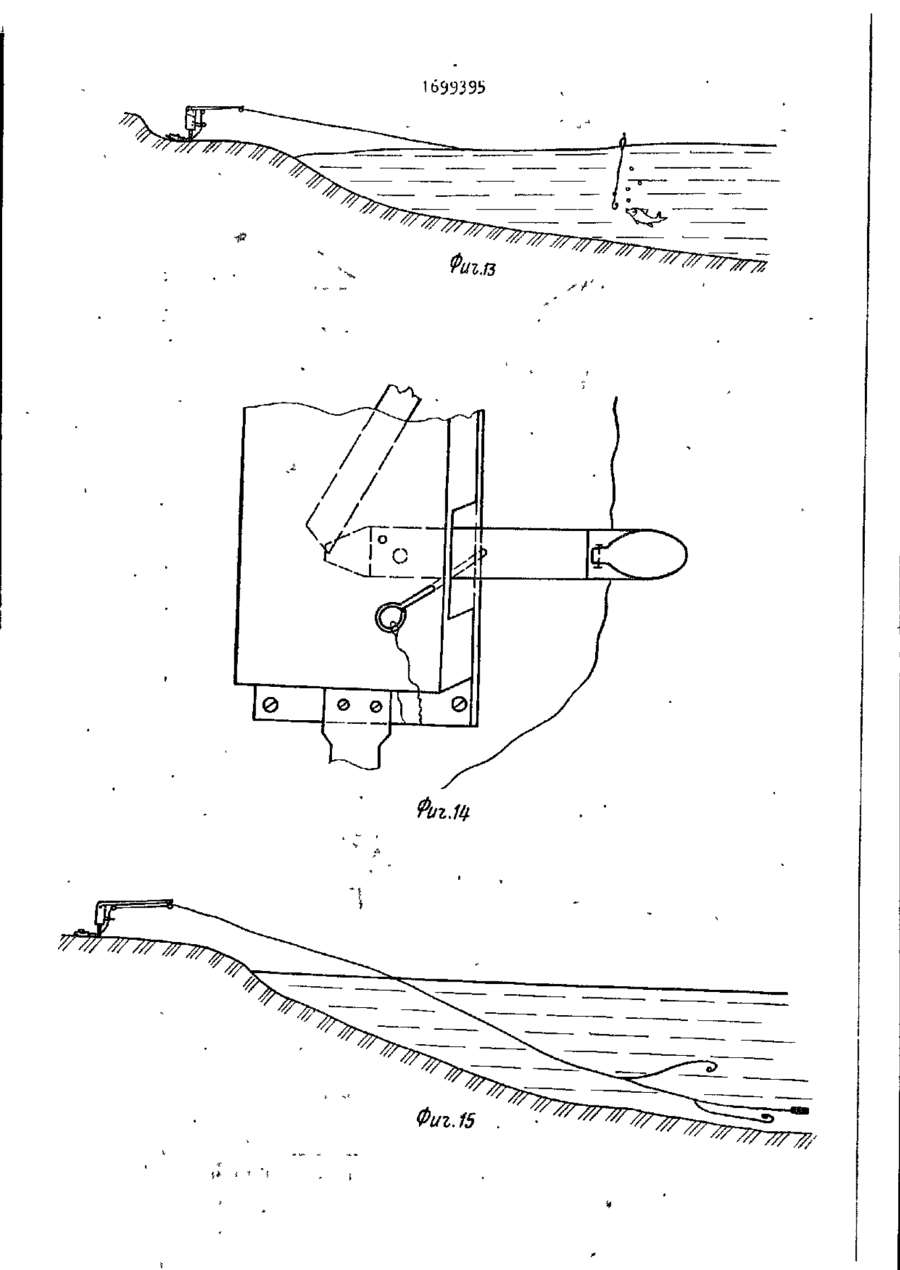

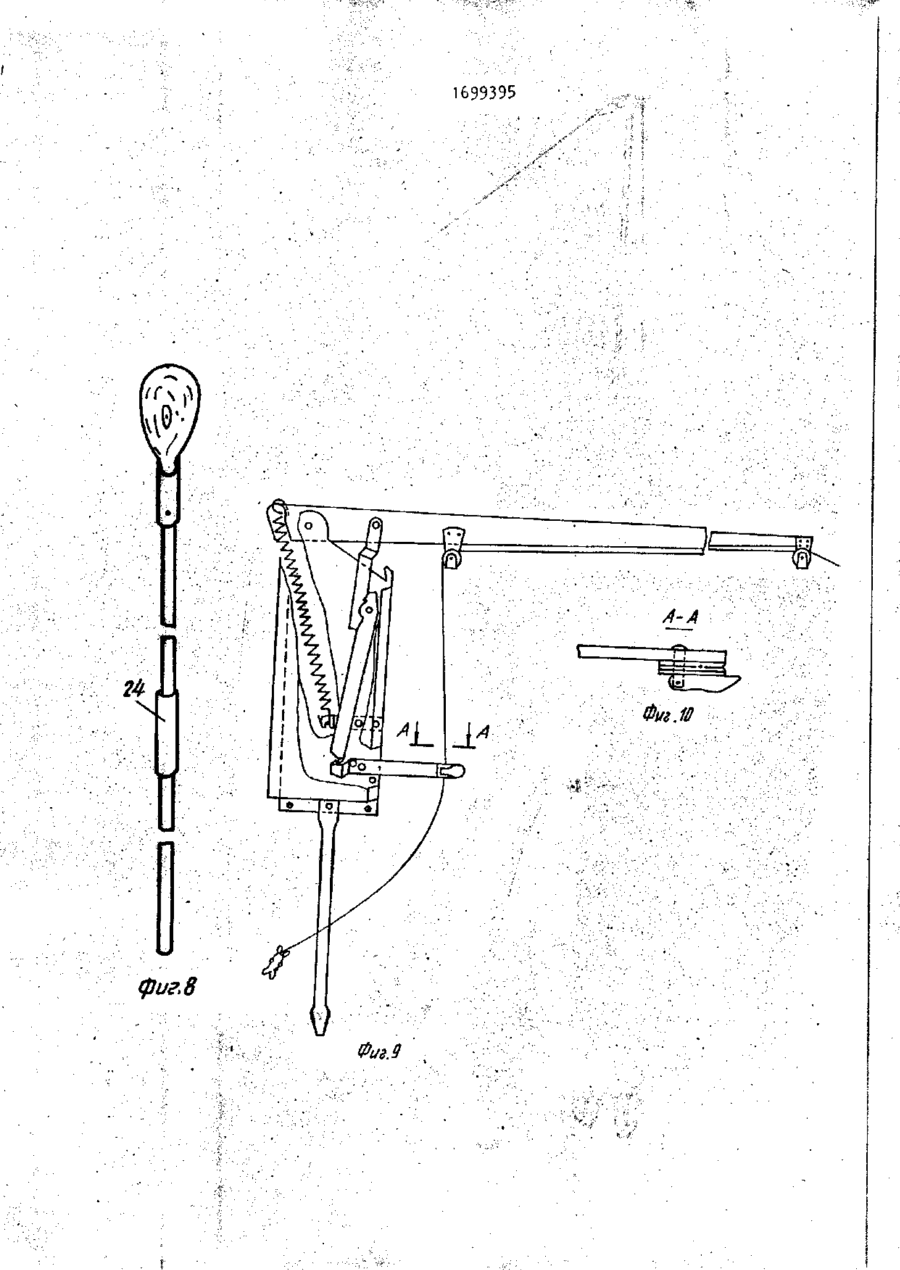

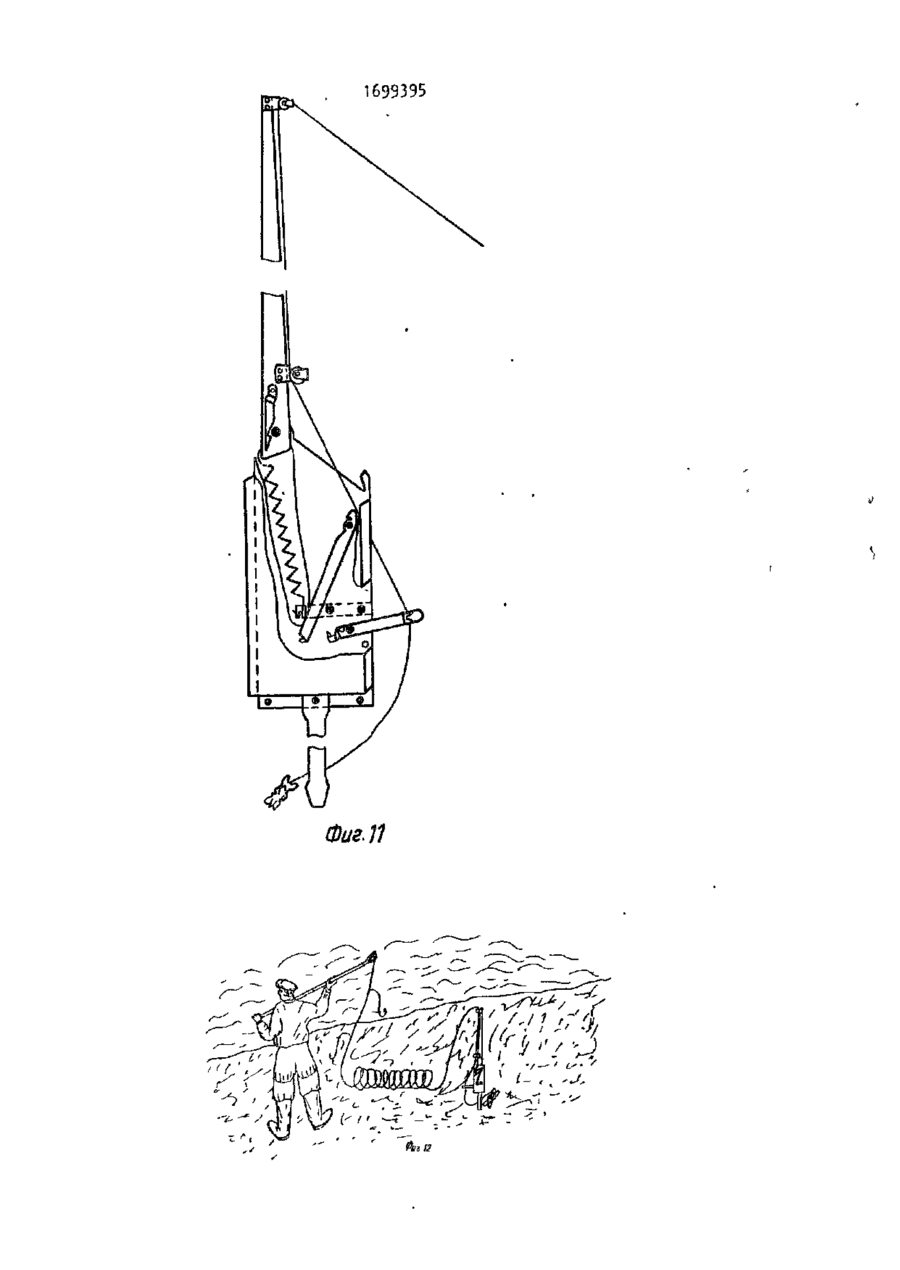

Изобретение относится к любительскому и спортивному рыболовству „ Цель изобретения - повышение надежности снасти в работе о Снасть включает стойку, подпружиненный рычаг с направляющими для лесы, связанный со спусковым рычагом посредством дополнительного и промежуточного элементов, имеющих зубья и соответствующие упоры. Контактирующая с дополнительным элементом ответная поверхность спускового рычага выполнена в виде Г-образного упора- Снасть срабатывает при потяжке рыбой как от берега, так и к берегу. 18 ил. (22) 0 4 o 0 4 o 8 9 (46) 2 3 o 1 2 0 9 1 0 Бюл. К1 47 (75) Г.5*. Маначинский (53) 639.2(088.8) (56) Авторское свидетельство СССР № 891043, кл. А 01 К 97/00, 1970. Авторское свидетельство СССР № 1346095, кл. А 01 К 97/00, 1985. Авторское свидетельство СССР № 1584865, кл. А 01 К 97/00, 1988. Патент США W 3412499, кл. 43-15, опублик. 1968. Патент США » 1957853, кл. 43-15, • 1934. Патент США № 1488838, кл. 43-15, 1924. Патент США № 2944360, кл. 43-15, 1960 о Патент США V 2843962, кл 0 43-15, 1958. Патент США V 3589349, кл. 124-5, опублик. 1971 о Розинский Г о Б 0 , Новичок на рыбалке^. Минск, Полымя, 1981, с. 48. Бухаров Н.А., Рыболовные любительские снасти, М о , Пищевая промышленность, 1972, с о 46. Патент США № 2918746, кл, 43-15, 1959. (Л С О5 со 00 СО Изобретение относится к любительскому и спортивному рыболове пзу и предназначено дня автоматичне пи подсечки рыбьи П^ль Rf'Jk '(>« Т И н її Г р с т е н и я ' ! К ИИ П J) it При этом обеспечивается компактность, уменьшение веса, снижение трудоемкости изготовления, удобство пользования. На Лиг* 1 изображена схематично noMMiu ПИР н а гі снасть для ловли рыбы; на фиг. 2 $ф~~~ - —..^-и,,Г, j/frJTfr-K ) Д ^ И ^ и ^?*щ, | ідіщ і-іри щ J lm 1699395 то же, без кожуха; на гЬиг„ 3 - промежуточный и дополнительный элементы снасти; на фиг. 4 - взаимодействие дополнительного элемента со спусковым рычагом; на фиг. 5 - вид А на фиг. 4; на Лиг. 6 - вид снасти с другой боковой стороны кожуха; на Фиг. 7 - снасть в сработанном положении; на фиг. 8 приспособление для заброса лесы ("лояс-ю ка-закидалка"); на фиг. 9 - общий вид снасти с лесой в рабочем (настороженном) положении; на фиг. 10 - приспособление для фиксации лесы спускового рычага; на фиг„ 11 - снасть с ле- 5 сой после подсечкиJ на фиг. 12 - заброс лесы при помоши "ложки-закидалки"; на фиг с 13 - ловля рыбы на поплавочную снасть; на фиг. 14 — установка предохранительного стержня; на фиг. 1 5 - 2 0 ловля рыбы на донную снасть; на фиг о 16 - то же, на резинку; на фиг* 17 использование выступа в кожухе для наживления крючков; на фиг, 18 - установка предохранительного стержня в 25 момент заброса. Снасть для ловли рыбы включает стойку 1, связанную в верхней части с кожухом 2,на1 боковой стороне которого шарнирно на оси 3 закреплен под- jo пружиненный пружиной 4 рыЧаг 5 О С подпружиненным рычагом 5 посредством оси 6 шарнирно связан промежуточный элемент 7, имеющий в нижней части упор 8. На подпружиненном рычаге закреплены вращающиеся направляющие для лесы 35 10, выполненные в виде желобчатых роликов из оргстекла. Ниже в кожухе на оси 11 шарнирно укреплен дополнительный элемент с зубьями 13» 14 на концах для связи с упором 8 промежуточ- 40 ного элемента 7 и с Г-образным упором 15, размещенным ниже его спускового рычага 16, имеющего на другом конце приспособление 17 для фиксации 45 лесы, выполненное в виде зажима с резиновыми губками. і Спусковой рычаг закреплен в кожухе на оси 18 шарнирно и ограничен в повороте вверх и вниз на 30°. В спусковом рычаге выполнено отверстие 19 для установки предохранительного стержня 20, совпадающее при горизонтальном положении рычага с соответствующими отверстиями в боковых сто- ^ ронах кожуха. Предохранительный стержень может быть привязан к кожуху, В кожухе под спусковым рычагом вы полнено отверстие 21 для размещения предохранительного стержня при ловле на поплавочную снасть. Стойка 1 выполнена с заостренным нижним концом 22 в виде противоповоротной лопаточки для крепления в грунте. На одной из боковых сторон кожуха имеется выступ 23 для крепления петли вытянут о й лесы на резинке в момент наживления крючков. Для заброса лесы предусмотрено приспособление 24, выполненное в виде "ложки-закидалки". Работу со снастью для ловли рыбы осуществляют следующим образом^ Перед приведением снасти в рабочее положение закрепляют стойку 1 в береговой грунт 9 ориентируя направление подпружиненного рычага 5 в желаем о е направление„ Перед установкой подпружиненного рычага в горизонтальное положение устанавливают горизонтально спусковой рычаг 16 и через отверстия 19 в кожухе и в спусковом рычаге пропускают предохранительный стержень 20. чтобы дать возможность Г-образному упору 15 спускового рычага 16 войти в зацепление с зубом 14 дополнительного элемента. Наклоняют подпружиненный рычаг 5 для зацепления упора 8 промежуточного элемента 7 с зубом 13 дополнительного элементаQ Лесу накидывают на желобчатые ролики и с небольшим запасом фиксируют в приспособлении 17, вынимают предохранительный стержень 20 о При ловле на поплавочную снасть предохранительный стержень 20 вставляют в отверстия 21 кожуха. При поклевке спускозой рычаг поднимается или опускается, создавая возможность выхода Г-образного упора из зацепления - происходит подсечка. Снасть срабатывает при потяжке рыбой как от берега, так и к берегу. Снасть проста в изготовлении, легкая, малогабаритна-» Ф о р м у л а и з о б р е т е н и я Снасть для ловли рыбы, включающая стойку с заостренным нижним концом, шарнирно укрепленные в ее верхней части подпружиненный рычаг с направляющими для лесы, а ниже спусковой рычаг с приспособлением для фиксации лесы, и промежуточный элемент с упором, юарнирно закрепленный на под 1699395 ми на концах, при этом промежуточный пружиненном рычаге с возможностью взаэлемент связан со спусковым рычагом имодействия со спусковым рычагом, посредством дополнительного элемента, о т л и ч а ю щ а я с я тем, что, с а контактирующая с дополнительным элецелью повышения надежности в работе, ментом ответная поверхность спусково-1 она снабжена прикрепленным к стойке го рычага выполнена в виде Г-образнокожухом и шарнирно установленным в го упора„ нем дополнительным элементом с зубья 12 ВидА U I I Фиг. 5 Фиг.З 23 11 IB 1699395 24 фиг. 8 Фиг.З 1699395 Фиг. 11 Фиг 12 Фиг. 15 5* І ' ! Фиг. 16 и Выступ с зацепленой петлей Вытащенной донной снасти с резинкой у дпя наживки кршикод. • Вставка с крючками на поВодках ОсноВная леса Фиг. 17 Резинка 1=£ основной Фиг. 18 Редактор Г о Гербер Составитель В. Шипов Техред Л.Кравчук Корректор М0Самбпрская Заказ 4411 Тираж Подписное ' ВШЇИІІИ Госуплрстнпчнсро комитета по итобретениям и открытиям при ГКНТ СССР 1 1ЧОЧ5, !Vu*KPi, Ж іЬ, Раушская наб., л. 4/5 nptJFi'-rpivii: гмг'М'г.1 м *f t г . " f i г .мі fn'i'Miini '.. "|7,ч г е it r", г . VV г о р о д , уч. Гм ІІ'ИШ, І"
