Дозатор

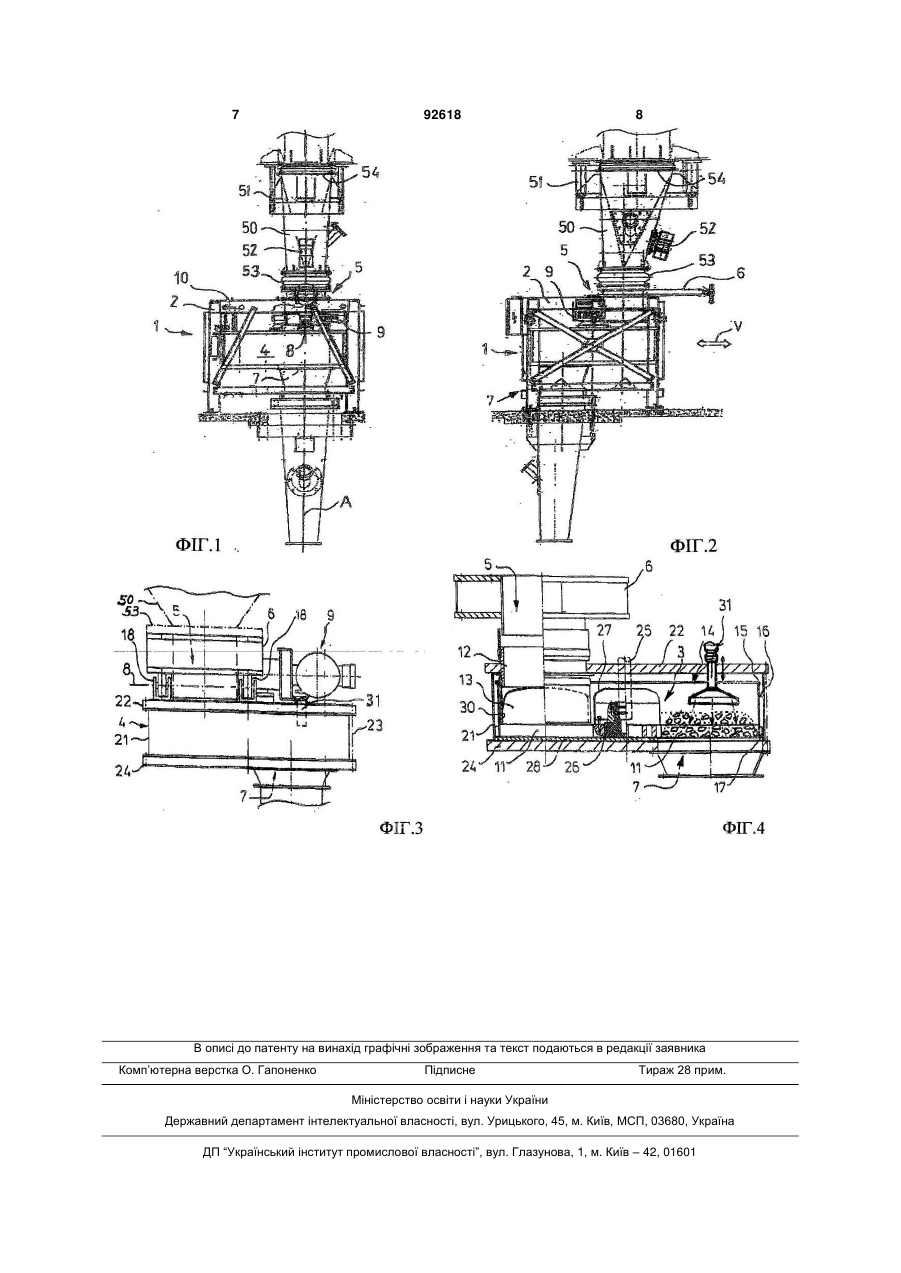

1. Дозатор для безперервного гравіметричного дозування сипкого матеріалу, зокрема, крупнозернистого палива, у якому потік матеріалу транспортується у корпусі ротором, який обертається навколо вертикальної осі обертання, при визначенні моментального навантаження уздовж бази вимірювання від завантажувального патрубку до розвантажувального патрубку, і який також містить силовимірювальний пристрій, який визначає моментальне навантаження потоку матеріалу, що надходить через ротор, і який з'єднаний з корпусом, встановленим на поворотній осі, який відрізняється тим, що над завантажувальним патрубком (5) ротора (3) встановлена віброворонка (50) з вібратором (52), яка з'єднана з корпусом (4) компенсатором (53) з вибірковою пропускною можливістю коливань. 2. Дозатор за п. 1, який відрізняється тим, що віброворонка (50) з компенсатором (54) підвішена у рамці (51) з можливістю вільно коливатися у всіх напрямках. C2 2 (11) 1 3 92618 4 вантаженні наступного устаткування можуть винивантажувального патрубку 7. Завантажувальний кати труднощі, бо частки матеріалу можуть зчіппатрубок 5 та розвантажувальний патрубок 7 розлюватися між собою, утворюючи місткові зв'язки та ташовані так, щоб забезпечити якомога більшу грудки. Відомі подавальні труби нездатні впоратидовжину бази вимірювання. Корпус 4 підвішений у ся з цими порушеннями у потоці матеріалу, а гострамі 2 з можливістю обертатись, як буде описано рі крайки великих часток матеріалу призводять до далі. прискореного спрацювання труб. Ці перебої у поНа завантажувальному патрубкові 5 передбатоці можуть викликати значні нерівномірності у чений затвор 6; сипкий матеріал з бункера або вимірюванні витрати матеріалу, а відтак нерівнорезервного збірника надходить сюди крізь вібромірне дозування. воронку 50. При віброворонці 50 встановлений з Відповідно в основу винаходу покладене заметою розпушування матеріалу генератор вібравдання вдосконалити дозатор описаного типу з цій 52 (також позначають як так званий вібратор), метою зменшення спрацювання, а також забезпепереважно у горизонтальному напрямку. Вібратор чити можливість дозування великозернистих сип52 може працювати безперервно, або у разі особких матеріалів. ливо важких матеріалів чи надто малих навантаЦе завдання вирішується згідно з відрізняльжень на дозувальний ротор 3, а також у разі значною частиною п. 1. них перепадів моментальних навантажень, які Встановлення віброворонки з вібратором над можна визначити встановленням граничних велизавантажувальним патрубком гарантує безпечну чин, його можна вимикати. Таким чином забезпеподачу матеріалу, що виключає спрацювання. чується безперешкодне надходження сипкого маКрім того, вібратор можна встановити так, щоб він теріалу до дозатора 1. Віброворонка 50 виконана коливався переважно у горизонтальному напрямпружною, переважно завдяки компенсатору 54, і ку, не впливаючи на результати вимірювання сиразом з ним підвішена у рамці 51. Крім того, віброловимірювального пристрою, яке здійснюється у воронка 50 з'єднана компенсатором 53 з корпусом вертикальному напрямку. Вібратор можна колива4. Коли вібратор 52 вимкнений, щоб не впливати льно встановлювати над відповідно розташованим на результати вимірювань, значна частина коликомпенсатором у корпусі та над дозувальним ровань, особливо у горизонтальному напрямку (див. тором, який обертається у корпусі, з метою видастрілку V на Фіг.2). ще триває, утворюючи вібрації лення сипкого матеріалу за допомогою високочасу корпусі 4 та дозувальному роторі 3, що обертатотних вібрацій, запобігаючи таким чином ється у ньому. Це дозволяє запобігти грудкуванню налипанню матеріалу. матеріалу, а також поліпшити його розвантаження. Крім того, можна суттєво полегшити розванЯк показано у збільшеному масштабі на Фіг.3, тажування потоку сипкого матеріалу шляхом його під затвором 6 з метою утворення осі коливань 8, безпосереднього продування гарячим повітрям яка уможливлює відхилення корпусу 4 під наванабо інертним газом. Повітродувка у складі одного таженням, передбачені два хитні підшипники 18. або кількох переважно плоских сопел розпушує Ця вісь коливання 8 проходить, як показано зверматеріал, який проходить крізь дозатор до зони ху, через центри верхнього завантажувального розвантаження, запобігаючи його злипанню. Цим патрубку 5 та нижнього розвантажувального патзабезпечується безперешкодне надходження та рубку 7, щоб усунути похибки при надходженні або повне розвантаження потоку матеріалу з дозатовиведенні сипкого матеріалу. Переважно вібратор ра, а розпушування готує матеріал для подальшої також встановлений уздовж цієї вертикальної осі подачі. А, як показано на Фіг.1. У переважному варіанті виконання прийомна Для приведення в рух ротора 3 дозатора 1 пешийка ротора має на своєму радіальному кінці редбачений приводний пристрій 9 у складі, напризовнішнє кільце, яке можна встановлювати вище клад, електродвигуна (не показаний) та конічного за прийомну шийку; воно слугує зовнішнім обмередуктора, вихід якого закінчується вертикальною жувачем, що запобігає розсипанню матеріалу навіссю 25 (див. Фіг.4) для ротора 3. Приводний призовні, та обсягом обмежувачем потоку повітря з стрій 9 встановлений прямо на корпусі 4, щоб косопел. При такій конструкції центральна маточина ливальні рухи відбувалися навколо зазначеної осі ротора розташована вище, що обмежує зону завиколивання 8. При коливальному русі навколо осі хрення між зовнішнім кільцем та маточиною ротоколивання 8, спричиненому надходженням сипкого ра, і закручений між ними штранг сипкого матеріаматеріалу навколо бази вимірювання 2, корпус 4 лу, рухи якого як назовні, так і досередини спирається на нерухомо встановлений у рамі 2 обмежені, повністю видаляється. силовимірювальний пристрій 10 за допомогою, Подальші переважні варіанти становлять пренаприклад, анкерного зв'язку, з'єднаного з корпудмет залежних пунктів формули. Далі наводиться сом 4. приклад здійсненні винаходу з посиланням на доСиловимірювальним пристроєм 10 можуть дані креслення, де: слугувати різноманітні вимірювальні елементи, Фіг.1 - вид дозатора збоку, однак переважно це непрохідні датчики - датчик Фіг.2 - повернений на 90° вид дозатора збоку, розтягування, датчик зсуву тощо. Таким чином Фіг.3 - збільшений вид збоку корпуса, визначається поточне значення маси матеріалу, Фіг.4 - розріз по Фіг.3. що надходить на базу вимірювання, та одержуєтьНа Фіг.1 та 2 зображений дозатор, який склася добуток моментального навантаження на швидається з дозувального ротора 3 (див. Фіг.4), що дкість подачі, щоб встановити поточну витрату обертається у корпусі 4, який є повністю закритий, матеріалу. Для змінювання витрати або для встаза винятком завантажувального патрубку 5 та розновлення заданих величин використовується ві 5 92618 6 домий регулювальний пристрій (не показаний), На Фіг.4 зображений переріз дозатора 1 з вже який задає число обертів приводного пристрою 9, описаними елементами, а також штрихом зобраа відтак ротора 3. жений приводний вал 25, який відходить від конічЯк видно на Фіг.4, зіркоподібна прийомна шийного редуктора приводного пристрою 9 і з'єднуєтька 11 ротора 3 займає лише частину внутрішньої ся з маточиною 26 ротора, виконаною у вишини корпусу 4. Для завантаження у верхній зіркоподібній формі на прийомній шийці 11. На стінці 22 корпусу 4 встановлений підвідний штуцер маточині 26 ротора знаходиться покриття 27, яке 12, у похилому конусі якого виконаний нижній вимає таку само вишину, як і зовнішнє кільце 14, пускний отвір 13. Зіркоподібна прийомна шийка 11 завдяки чому підвідний штуцер 12 щільно входить ротора 3 з'єднана з зовнішнім кільцем 14, що заміж кільцем та покриттям 27 на роторі, обмежуючи безпечує високу стабільність ротора 3. Крім того, зону розвантаження. Прийомна шийка 11 обертапіднесене до верхньої стінки 22 зовнішнє кільце 14 ється навколо зносостійкої пластини 28, закріплегарантує, що матеріал, який надходить крізь заваної на нижній стінці 24 корпусу. нтажувальний патрубок 5 у штуцері 12, не відхиНижній наконечник 30 вставленого до корпусу ляється назовні. При цьому продувний пристрій, 4 підвідного штуцера 12 у переважному варіанті який описується далі, розпушує матеріал. простягається у напрямку подачі аж до площини Верхня кромка 15 зовнішнього кільця 14 відобертання прийомної шийки 11, і в цьому напрямбортовака назовні, що зводить зазор кільця відноку в ньому вирізаний похилий випускний отвір 13. сно обичайки 21 корпусу до мінімуму. Між зовнішТоді під час обертання дозатора 1 над прийомною нім кільцем 14 та обичайкою 21 корпусу шийкою 11 утворюється закручений потік матеріаутворюється об'ємний зазор 16, у якому можуть лу, який рухається до розвантажувального патрубнакопичуватися дрібні частки сипкого матеріалу, ку 7. Підвідний штуцер 12 закріплений у верхній але їх можна доправляти до розвантажувального стінці 21 корпусу і з'єднується еластичною деталпатрубку 7 допоміжними знімачами 17. Допоміжні лю, наприклад, гумовим кільцем, із штуцером зазнімачі 17 переважно встановлені на зовнішніх твору 6 або віброворонки 50. Наконечник 30 підвікінцях прийомної шийки 11, причому зовнішнє кідного штуцера 12 переважно також виконаний з льце 14 може бути насаджене лише на прийомну гуми й легко піддається великим грудкам паливношийку 11. Завдяки цьому розвантажувальний патго матеріалу. рубок 7 у радіальному напрямку виступає над зовПередбачене також розміщення продувного нішнім кільцем 14 і входить у контакт з об'ємним сопла 31 прямо над потоком матеріалу біля роззазором 16, а відтак матеріал, що знаходиться в вантажувального патрубку 7. Сюди подається гаоб'ємному зазорі 16, спадає донизу до розвантаряче повітря або інертний газ під тиском, які прожувального патрубку 7 і беру участь у визначенні дувають знизу потік матеріалу. Завдяки цьому моментального навантаження на базу вимірюванматеріал розпушується та перемішується. Це ганя. Крім того, в об'ємному зазорі 16, як і у зоні виряче повітря, на відміну від відомого стисненого вантаження, встановлюється надлишковий тиск, повітря, краще розбиває грудки, а також очищує що полегшує видалення матеріалу та запобігає порожнину корпусу 4. Також утворюється газовий грудкуванню часток. затвор при надходженні матеріалу до наступних Як зазначено вище, Фіг.2 являє собою вид одиниць устаткування, наприклад, лінії пневмотзбоку дозатора 1, де показано, зокрема, прохоранспорту до обертальної цементної печі (не покадження утвореної хитними підшипниками 18 осі зана) або млина, що працює під тиском. коливання 8. Крім того, виконання корпусу 4 з обиЯк показано, прийомна шийка 11 ротора 3 мочайки 21, верхньої стінки 22 та нижньої стінки 24 же бути трохи вигнута або викривлена (у напрямку дозволяє, наприклад, з'єднувати обичайку болтаподачі) відносно показаного суворо радіального ми 23 з верхньою стінкою 22. Штрих-пунктиром напрямку. Також для контрольного вимірювання над завантажувальним патрубком 5 показана вібдозатор 1 з рамою 3 може бути оснащений вагами роворонка 50 з нижнім компенсатором 53. Сило(не показані), встановленими унизу рами 2. Ці конвимірювальний пристрій 10, як показано на Фіг.1, трольні ваги є пов'язані з розташованим вище ревстановлений у корпусі 4 так, щоб забезпечити гулювальним пристроєм, чим забезпечується доякомога більшу та ефективнішу важільну довжину, даткове регулювання подачі (споживання палива) але його можна закріплювати далі або ближче до з резервного бункера (бункерів). осі коливання 8. 7 92618 8 В описі до патенту на винахід графічні зображення та текст подаються в редакції заявника Комп’ютерна верстка О. Гапоненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
