Двовитковий спіральний відвід

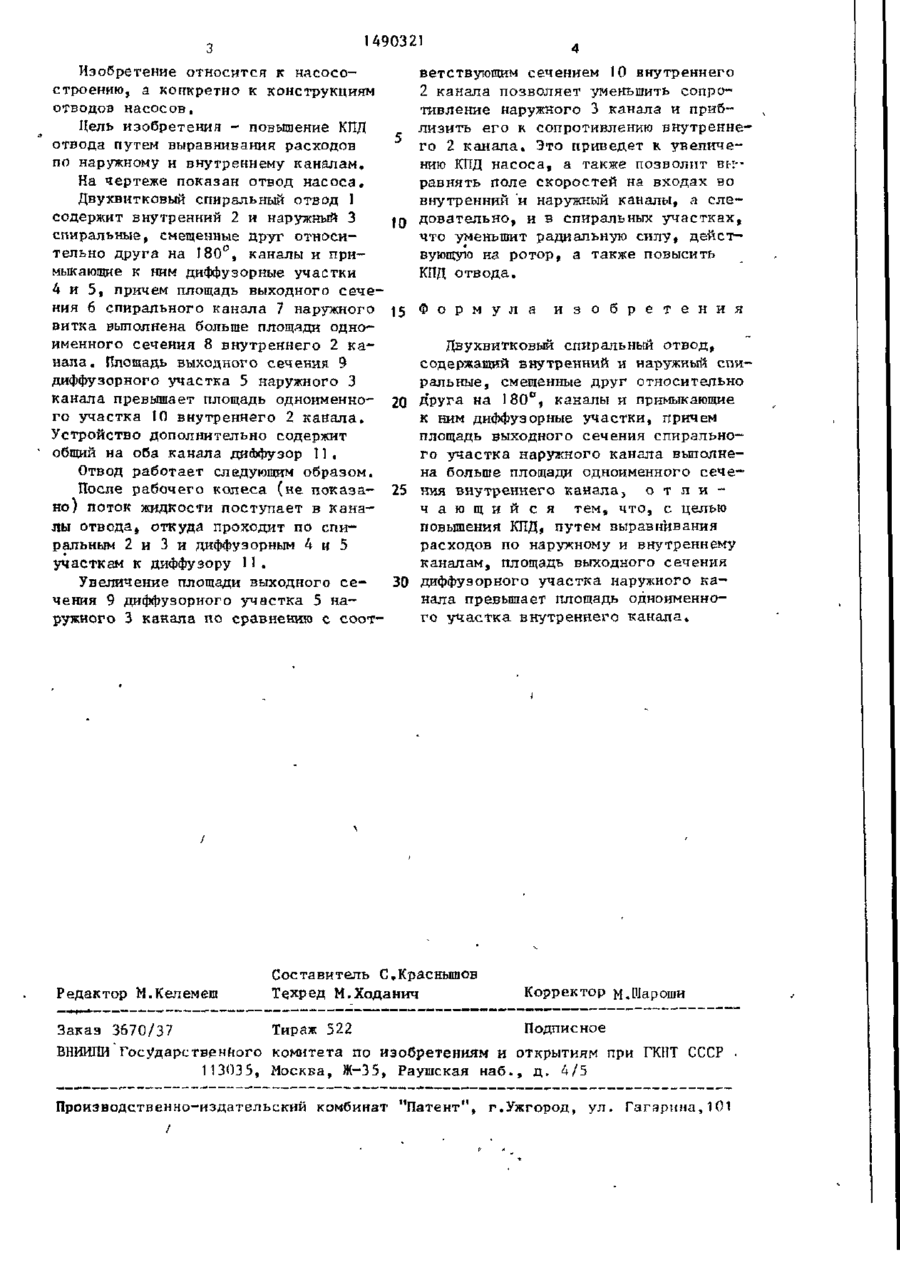

Изобретение относится к насосостроению и позволяет повысить КПЦ отвода 0 Двухвитковый спиральный от вод 1 содержит внутренний 2 и наружный 3 спиральные каналы, смещенные относительно друг друга на 180°, и примыкающие к ним диф&узорные участки 4 и 5. Площадь выходного сечения 6 спирального участка канала 3 больше площади одноименного сечения 8 канала 2. Площадь выходного сечения 9 диффузорного участка 5 наружного канала превышает площадь одноименного сечения 10 внутреннего канала. Выполнение отвода согласно изобретению уменьшает сопротивление наружного канала 3 и приближает его к сопротивлению внутреннего канала 2, что позволяет выровнять расходы по наружному и внутреннему каналам, а так- с же поля скоростей на входе в каналы и в спиральных участках. 1 ил. (Л СО О 00 1490321 Изобретение относится к насосостроению, а конкретно к конструкциям отводов насосов. Цель изобретения - повышение К Д П отвода путем выравнивания расходов по наружному и внутреннему каналам. На чертеже показан отвод насоса. Двухвитковый спиральный отвод 1 содержит внутренний 2 и наружный 3 спиральные, смещенные друг относительно друга на 180°, каналы и примыкающие к ним диффузорные участки 4 и 5, причем площадь выходного сечения 6 спирального канала 7 наружного витка выполнена больше площади одноименного сечения 8 внутреннего 2 канала. Площадь выходного сечения 9 диффузорного участка 5 наружного 3 канала превышает площадь одноименного участка 10 внутреннего 2 канала» Устройство дополнительно содержит общий на оба канала дисЬфузор 11 . Отвод работает следующим образом. После рабочего колеса (не показано) поток жидкости поступает в каналы отвода^ откуда проходит по спиральным 2 и 3 и диффузорным 4 и 5 участкам к диффузору 11. Увеличение площади выходного сечения 9 диффузорного участка 5 наружного 3 канала по сравнению с соот Редактор М.Келемеш ветствующим сечением I0 внутреннего 2 канала позволяет уменьшить сопротивление наружного 3 канала и приблизить его к сопротивлению внутреннего 2 канала» Это приведет к увеличению К Д насоса, а также позволит внП равнять поле скоростей на входах во внутренний и наружный каналы, а елеJQ довательно, и в спиральных участках, что уменьшит радиальную силу, деиствующую на ротор, а также повысить К Д отвода. П 15 Ф о р м у л а и з о б р е т е н и я Двухвитковый спиральный отвод, содержащий внутренний и наружный спиральные, смещенные друг относительно 20 ДРУга на 180°, каналы и примыкающие к ним диффузорные участки, причем площадь выходного сечения спирального участка наружного канала выполнена больше площади одноименного сече25 ния внутреннего канала> о т л и ч а ю щ и й с я тем, что, с целью повышения КПД, путем выравнивания расходов по наружному и внутреннему каналам, площадь выходного сечения 30 диффузорного участка наружного канала превышает площадь одноименного участка внутреннего канала. Составитель С.Краснышов Техред М.Ходанич Корректор м.Шароши Заказ 3670/37 Тираж 522 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
