Теплова труба

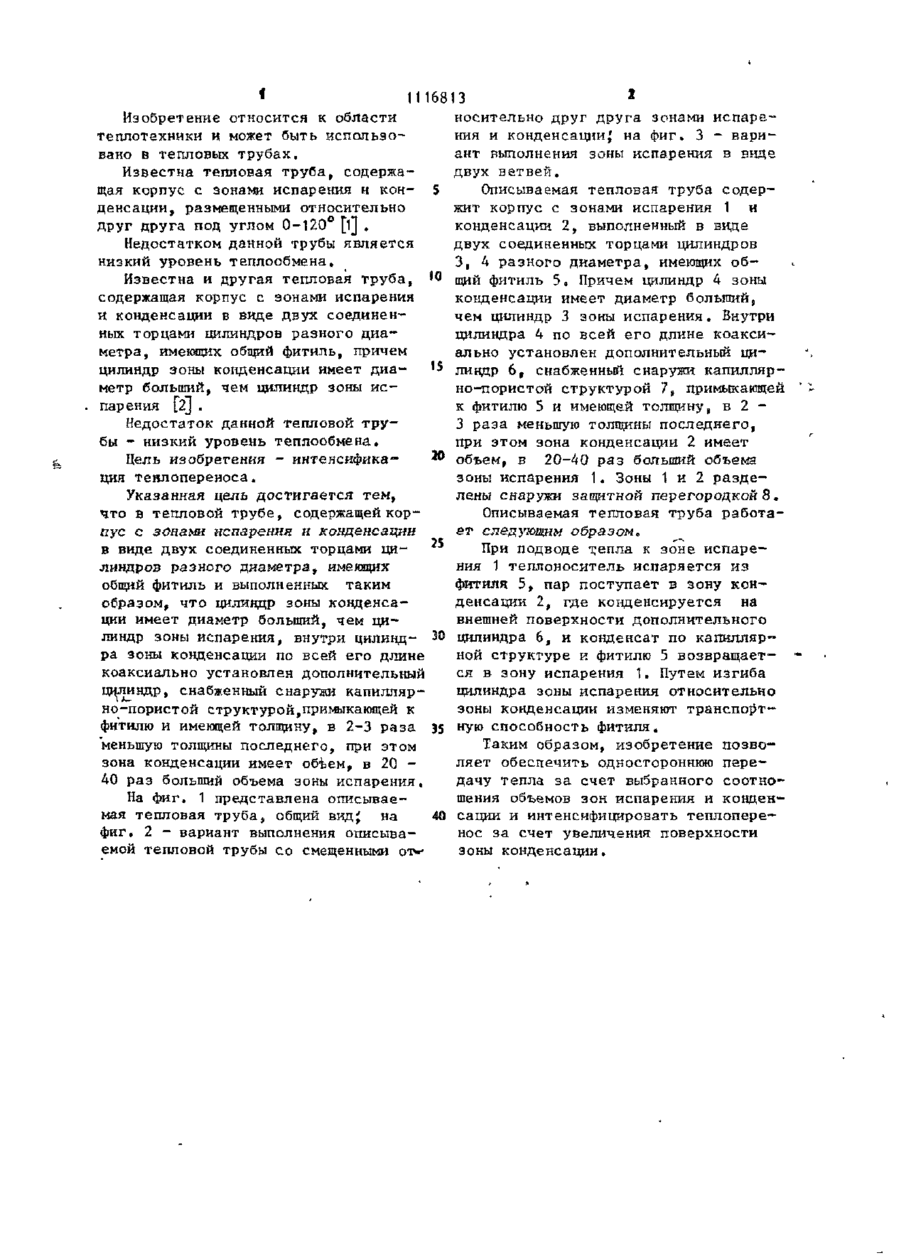

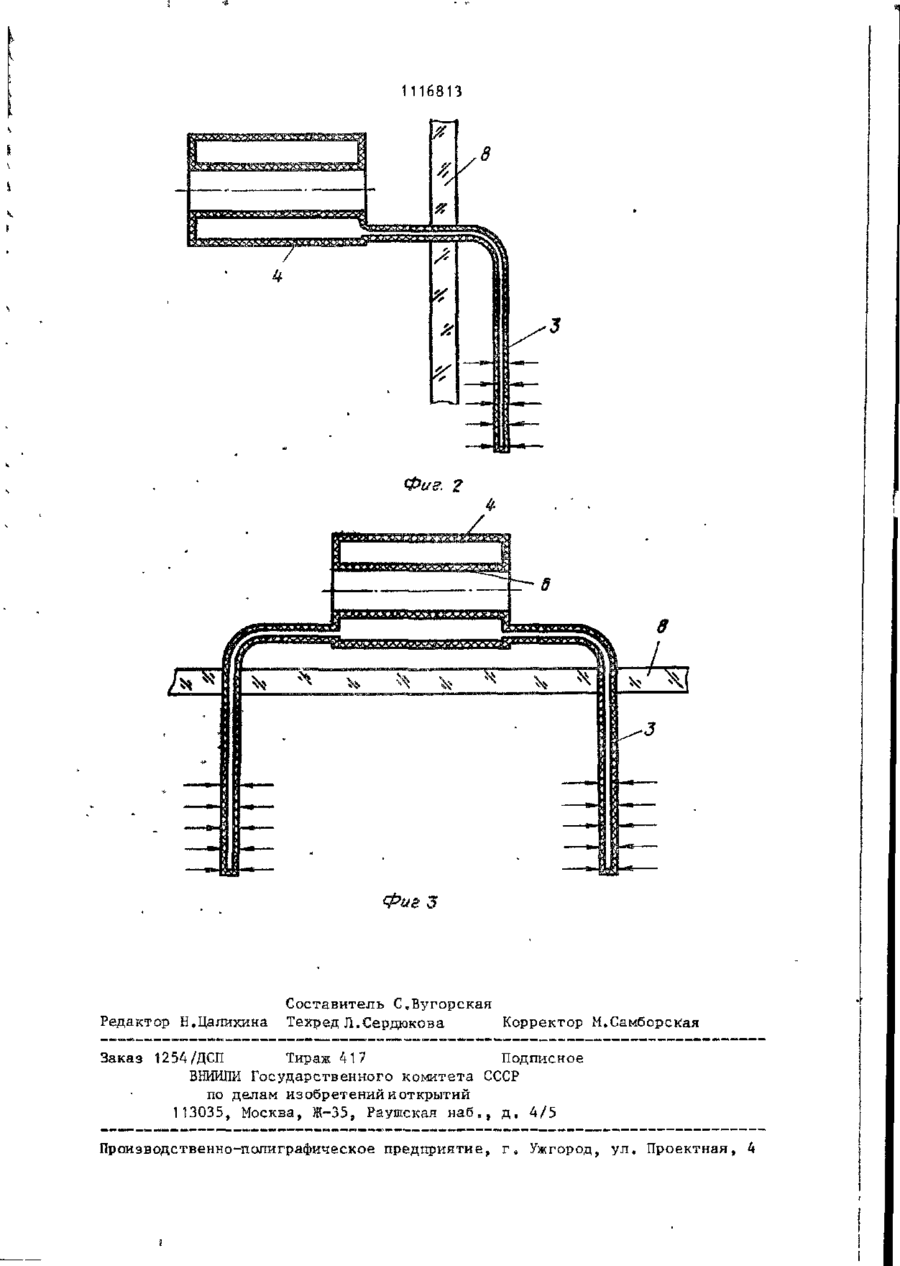

1. ТЕПЛОВАЯ ТРУБА, содержащая корпус с зонами испарения и конденсации в виде двух соединенных т о р цами цилиндров разного диаметра, имеющих общий фитиль, причем цилиндр зоны конденсации имеет диаметр больший, чем цилиндр зоны испарения, о т л и ч а ю щ а я ся тем, ч т о , с целью интенсификации теплопереноса, внутри цилиндра зоны конденсации по всей его длине коаксиально у с т а н о в лен дополнительный цилиндр, снабженный снаружи капиллярно-пористой структурой, примыкающей к фитилю и имеющей толщину, в 2-3 раза меньшую толщины последнего. 2. Тепловая труба по п , 1, о т л и ч а ю щ а я с я тем,что зона конденсаций имеет объем, в 20-40 раз больший объема зоны испарения. фиг.1 * 11168 Изобретение относится к области теплотехники и может быть использовано в тепловых трубах. Известна тепловая труба, содержащая корпус с зонами испарения н кон- 5 денсации, размещенными относительно друг друга под углом 0-120° [і] , Недостатком данной трубы является низкий уровень теплообмена. Известна и другая тепловая труба, *0 содержащая корпус с зонами испарения и конденсации в виде двух соединенных торцами цилиндров разного диаметра, имеющих общий фитиль, причем цилиндр зоны конденсации имеет диа'5 метр больший, чем цилиндр зоны и с парения [Ї] . Недостаток данной тепловой т р у бы - низкий уровень теплообмена. Цель изобретения - интенсифика*& ция теилопереноса. Указанная цель достигается тем, что в тепловой трубе, содержащей корпус с зонами испарения и конденсации в виде двух соединенных торцами цилиндров разного диаметра, имеющих общий фитиль и выполненных таким образом, что цилиндр зоны конденсации имеет диаметр больший, чем цилиндр зоны испарения, внутри цилинд- 3 ° ра зоны конденсации по всей его длине коаксиально установлен дополнительный цилиндр, снабженный снаружи капиллярно-пористой структурой,примыкающей к фитилю и имеющей толщину, в 2-3 раза 35 меньшую толщины последнего, при этом зона конденсации имеет объем, в 20 40 раз больший объема зоны испарения. На фиг. 1 представлена описываемая тепловая труба, общий вид; на 40 фиг. 2 - вариант выполнения описываемой тепловой трубы со смещенными носительно друг друга зонами испарения и конденсации; на фиг. 3 - вариант выполнения зоны испарения з виде двух в е т в е й . Описываемая тепловая труба содержит корпус с зонами испарения 1 и конденсации 2, выполненный в виде двух соединенных торцами цилиндров 3, 4 разного диаметра, имеющих о б щий фитиль 5 в Причем цилиндр 4 зоны конденсации имеет диаметр больший, чем цилиндр 3 зоны испарения. Внутри цилиндра 4 по всей его длине коаксиально установлен дополнительный цилиндр 6 f снабженный снаружи капиллярно-пористой структурой 7, примыкающей к фитилю 5 и имеющей толщину, в 2 3 раза меньшую толщины последнего, при этом зона конденсации 2 имеет объем, в 20-40 раз больший объема. зоны испарения 1. Зоны 1 и 2 р а з д е лены снаружи защитной перегородкой 8 . Описываемая тепловая труба работает следующим образом. При подводе тепла к зоне испарения 1 теплоноситель испаряется из фитиля 5, пар поступает в зону конденсации 2, где конденсируется на внешней поверхности дополнительного цилиндра 6, и конденсат по капиллярной структуре и фитилю 5 возвращается в зону испарения 1. Путем изгиба цилиндра зоны испарения относительно зоны конденсации изменяют транспортную способность фитиля. Таким образом, изобретение позволяет обеспечить одностороннюю передачу тепла за счет выбранного соотношения объемов зон испарения и конденсации и интенсифицировать теплоперенос за счет увеличения поверхности зоны конденсации. 1116813 8 Фие. 2 Редактор Н.Цалихина Составитель С.Вугорская Техред Л.Сердкжова Корректор МеСамборская Заказ 1254/ДСП Тираж 417 Подписное В И П Государственного комитета СССР НИИ по делам изобретенийиоткрытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
