Композиція для одержання флуоресцентного пігменту

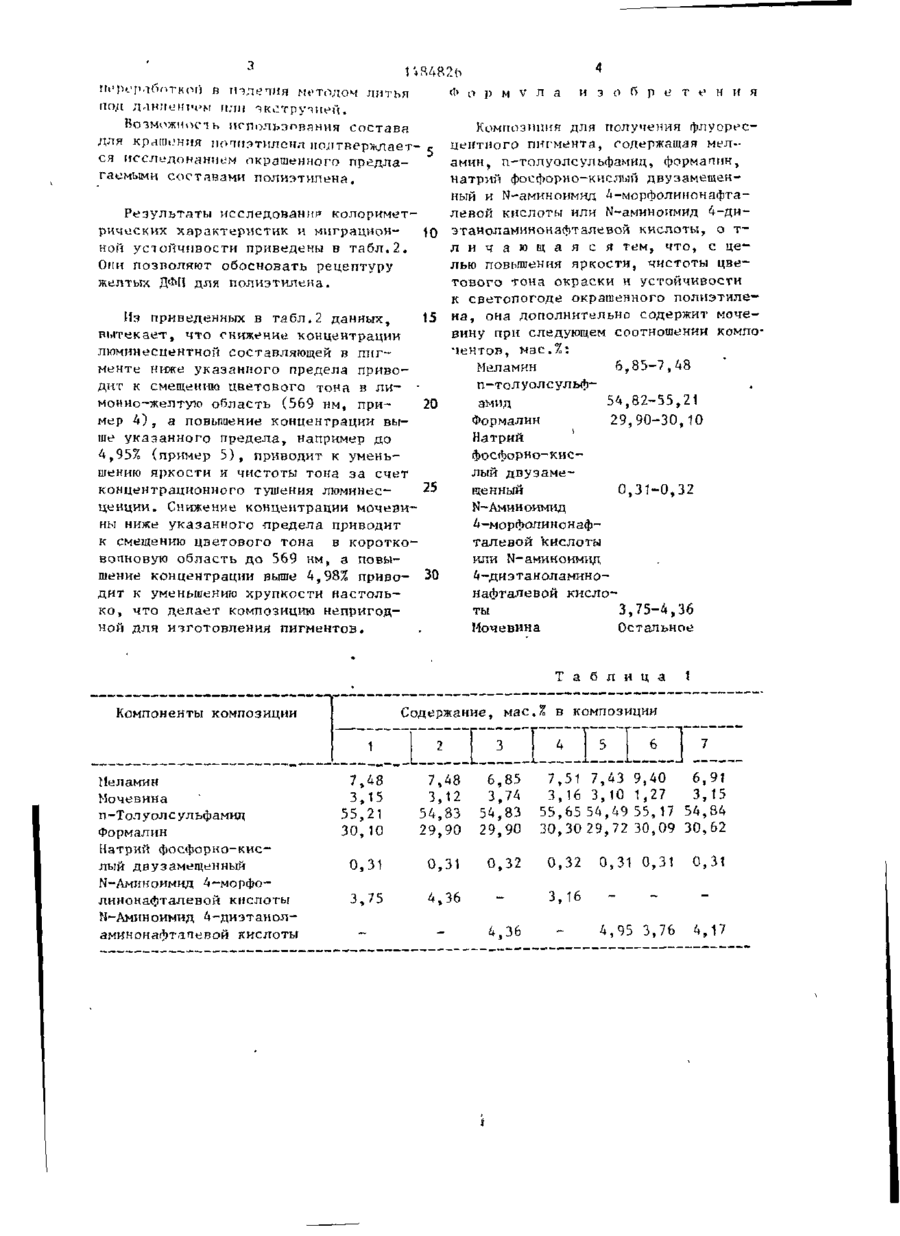

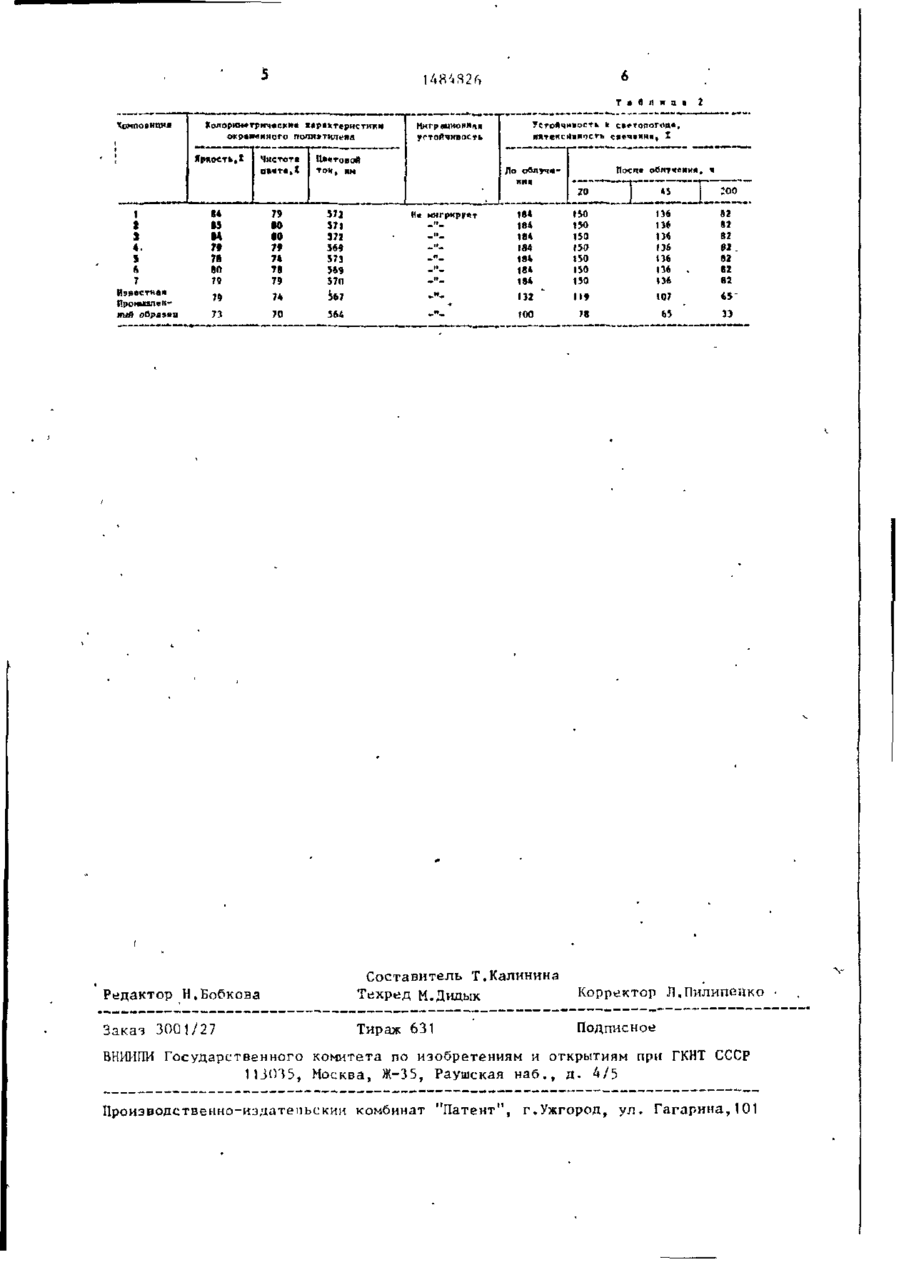

Изобретение касается разработки дневных флуоресцентных пигментов, в частности композиции дгтя получения флуоресцентного пигмента для колори Изобретение относится к области разработки дневных флуоресцентных пигментов, в частности к композиции для получения флуоресцентного пигмента, который может быть использован для колорирования полиэтилена. Цель изобретения - повышение яркости, чистоты цветного тона окраски и устойчивости к светопогоце окрашенного полиэтилена. Предлагаемую люминесцентную полимерную окрашивающую композицию получают следующим образом. Смесь n-толуолсульфамида, меламина, мочевины, N-аминоимида 4-морфолино~ или 4-диэтаноламинонафтапевой кислоты, формалина и натрия фосфорнокислого двузамещенного загружают в колбу Бюрца и нагревают на масляной 6auet постоянно повышая температуру рования полиэтилена. Изобретение позволяет повысить яркость пигмента с 79 до 85Z, чистоту цветопаго тона ок~ раски с 74 до 80% и устойчивость к светопогоде (интенсивность свечения ч пигмента после 200 ч облучения ксено- * новой лампой составляет 82% против 65% у известного пигмента), Предлагаемая композиция для получения пигмента содержит}мае.%: меламин 6,857,48І n-толуолсупьфамид 5А,82-|>5,21 j формалин 29,90-30,10; фосАорно-кислый двузамещенный натрий 0,31—0,32; N-аминоимид 4-морфолинонафталевой кислоты или N-аминокмид А~днэтаноламинонафталевой кислоты 3,75-4,36 и мочевину остальное. 2 табл. до 140—145°Св Выдерживают при этой температуре в течение 1,5-2 ч при атмосферном давлении,после чего подключают вакуум (50-100 мм рт.ст.), выдерживают еще 1,5-2 ч при этой же температуре. Не отключая вакуума, смесь охлаждают до комнатной температуры. Полученный в виде пористой хрупкой массы олигомер растирают в тонкий порошок и просеивают через сито с размером отверстий 50 мкм. В табл.1 приведены составы предлагаемой люминесцентной полимерной окрашивающей композиции для полиэтилена. Окрашивание полиэтилена производят опудриванием неокрашенного гранулированного полиэтилена дневным флуоресцентным пигментом с последующий1 мі'іч'рлґтткои в тления методом литья под /ынггеимем н;ш ткструшей. Возможность использования состава для крашения попнэтнленлподтверждает- 5 ся исследованием окрашенного предлагаемыми составами полиэтилена. Результаты исследования* колориметрических характеристик и миграциейЮ ной устойчивости приведены в табл.2. Они позволяют обосновать рецептуру желтых Д'М1 для полиэтилена. Из приведенных в табл.2 данных, 15 вытекает, что снижение концентрации люминесцентной составляющей в пигменте ниже указанного предела приводит к смещению цветового тона в ли- монно-желтую область (569 нм, при20 мер 4) , а повышение концентрации выше указанного предела, например до 4,95% (пример 5 ) , приводит к уменьшению яркости и чистоты тона за счет концентрационного тушения люминес25 ценции. Снижение концентрации мочевины ниже указанного -предела приводит к смещению цветового тона в коротковолновую область до 569 нм, а повышение концентрации выше 4,98% приво- 30 дит к уменьшению хрупкости настолько, что делает композицию непригодной для изготовления пигментов. rt> о р м v л а и э о б р е т е н i я f Композиция для получения флуоресцентного пигмента, содержащая меламин , n-толуолсульфамид, формапин, натрий фоефорно-кислъш двузамещенный и N-аминоимид 4-морфолинонафталевой кислоты или N-аминоимид 4-диэтаноламинонафталевой кислоты, о тл и ч а ю щ а я с я тем, что, с целью повышения яркости, чистоты цветового тона окраски и устойчивости к светопогоде окрашенного полиэтилена, она дополнительно содержит мочевину при следующем соотношении компонентов, мас.%: 6,85-7,48 Меламин n-толуолсульф54,82-55,21 амид Формалин 29,90-30,10 Натрий фосфорно-кислый двузамещенный 0,31-0,32 N-Аминоимид 4-морфолинонафталевой кислоты или N-аминоимид 4-диэтаноламинонафталевой кислоты Мочевина 3,75-4,,36 Остальное Т а б л и ц а 1 Содержание, м а с Д в композиции Компоненты композиции 5 Меламин Мочевина n-Толуолсульфамид Формалин Натрий фосфор!!о-кислый двузамегценнын N-Аминоимид 4-морфолинонафталевой кислоты N-Аминоимид 4-диэтаноламинонаФтапевой кислоты 7,51 7,43 3,16 3,10 55,65 54,49 30,3029,72 7,48 3,15 55,21 30,10 7,48 3,12 54,83 29,90 6,85 3,74 54,83 29,90 0,31 0,31 0,32 0,32 3,75 4,36 — 9,40 6,91 1,27 3,15 55,17 54,S4 30,09 30,62 3,16 4.36 0,31 0,31 0,31 4,95 3,76 4,17 Т а б л и ц а Томпознцні ориметрические і а р а її терне г и к и окраявяяого поляатнлчпа Яркость,! 1 І 3 4. S 6 7 Известна* Проміле nкый овряsea Чистоте 84 IS 84 7» 71 80 79 то і ч 73 Тетойчиї Миграционная устойчивость Цветовой т о н , км о облучения ї кня, X После облучении, ч го ]~ *s 1S4 184 164 Г84 184 18* (S4 150 150 150 150 150 150 150 136 1» 367 132 119 too 78 65 62 82 82 Ы . 82 107 564 j :oo 79 ВО «О 79 74 7В 79 572 571 571 369 573 569 57(1 74 70 Н« мигрирует 136 136 136 В2 82 ЭЭ Редактор Н,Бобкова Составитель Т.Калинина Техред М.Дидык Корректор Л.Пилипеико Заказ 3001/27 Тираж 631 Подписное ВНИШТИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 11.104 5, Москва, Ж-3 5, Раушская наб., д. А/5 Проиэводственно-иэдатепьскии комбинат "Патент", г.Ужгород, ул. Гагарина,101
