Спосіб створення обертального моменту магнітними системами з постійними магнітами

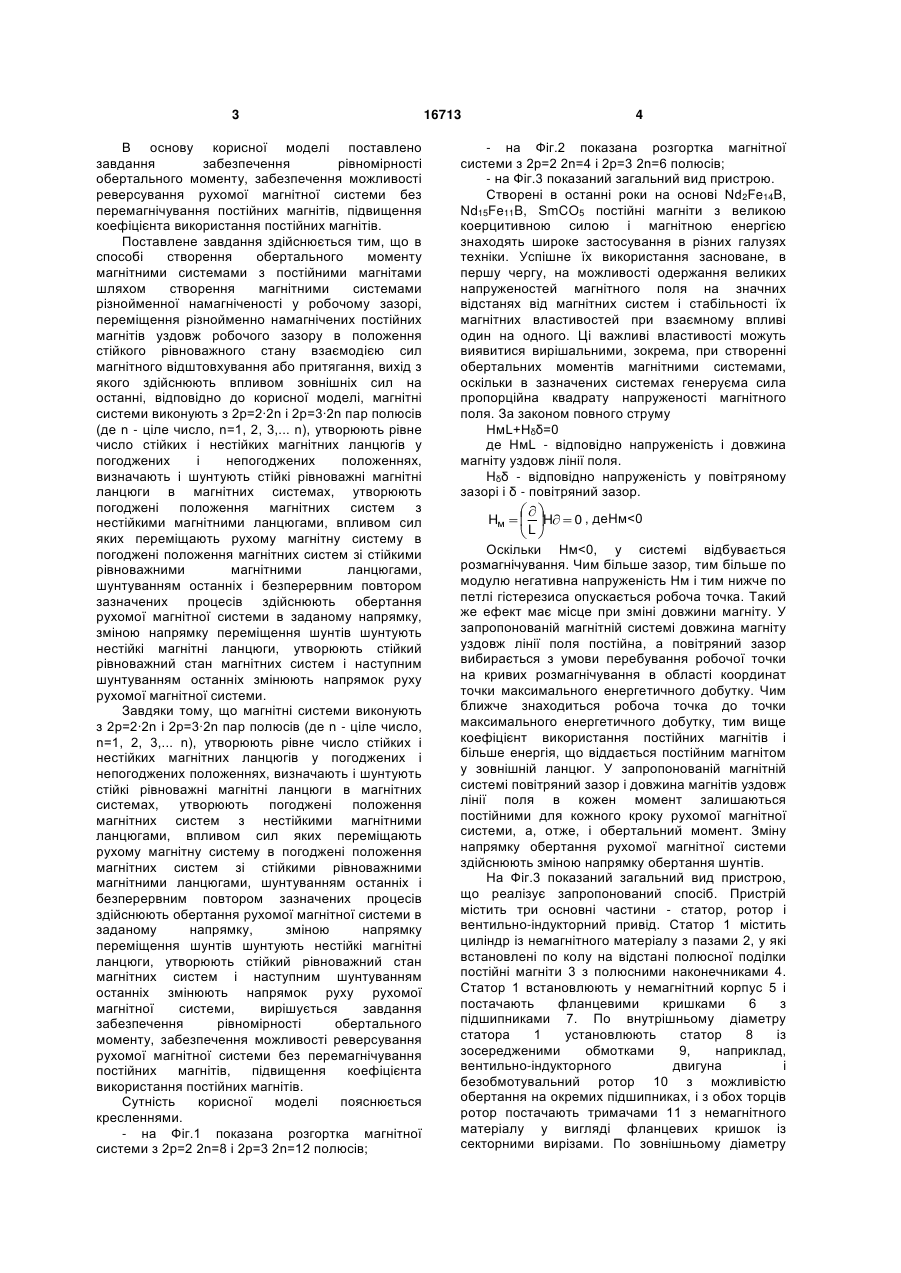

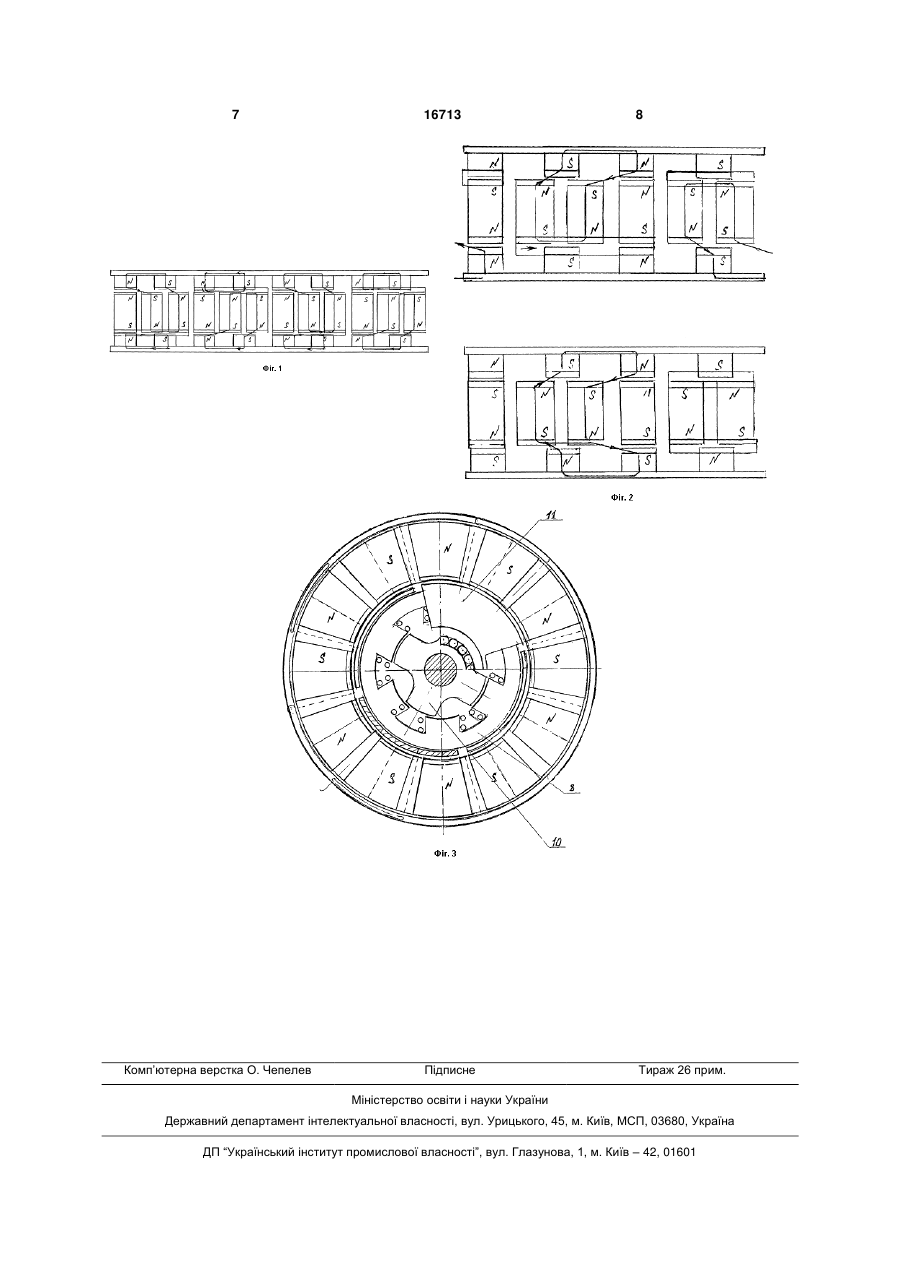

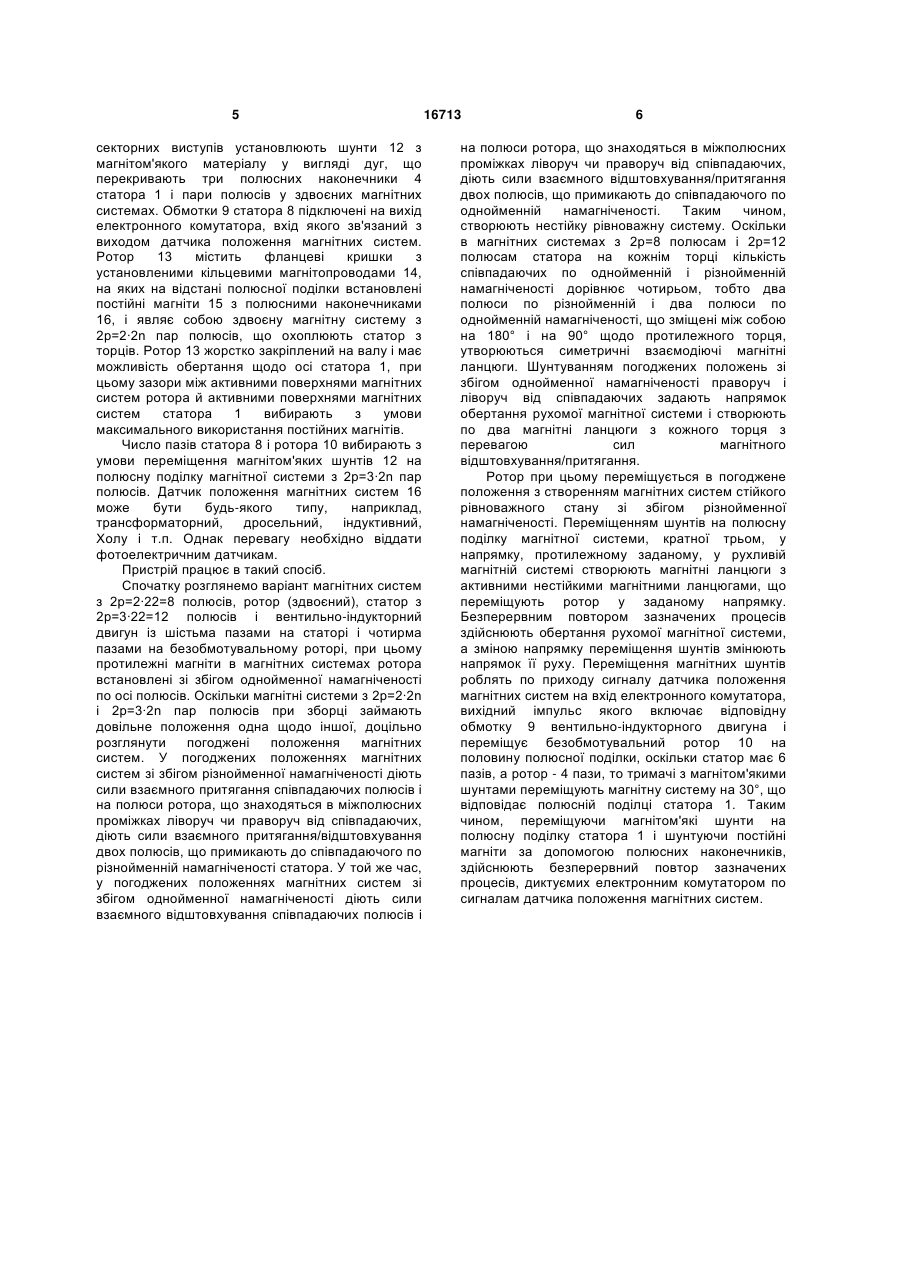

Спосіб створення обертального моменту магнітними системами з постійними магнітами шляхом утворення магнітними системами різнойменної намагніченості у робочому зазорі, переміщення різнойменно намагнічених постійних магнітів уздовж робочого зазору в положення стійкого рівноважного стану взаємодією сил магнітного відштовхування або притягання, вихід з якого здійснюють впливом зовнішніх сил на останні, який відрізняється тим, що магнітні 2 2n і 2p 3 2n пар (11) UA Найбільш близьким по технічній сутності і результату, що досягається, є спосіб створення обертального моменту магнітними системами з постійними магнітами [авторське свідоцтво СРСР №1332474, МПК Н02К 29/00] шляхом створення магнітними системами різнойменної намагніченості у робочому зазорі, переміщення різнойменно намагнічених постійних магнітів уздовж робочого зазору в положення стійкого рівноважного стану взаємодією сил магнітного відштовхування або притягання, вихід з якого здійснюють впливом зовнішніх сил на останні. Разом з тим, що вищезгаданий спосіб забезпечує створення обертального моменту магнітними системами з постійними магнітами, спосіб має недоліки. Недоліками відомого способу є нерівномірність обертального моменту, обумовленого зміною МДС уздовж робочого зазору магнітних систем, неможливість реверсування рухомої магнітної системи без перемагнічування постійних магнітів і низький коефіцієнт використання постійних магнітів. (19) Корисна модель відноситься до області електротехніки, а саме до електричних машин з постійними магнітами й електронним комутатором і може знайти застосування у створенні екологічно чистого транспорту, зокрема, в автомобілебудуванні, тракторобудуванні, авіації, велосипедах, транспорті для інвалідів. Відомий спосіб створення обертального моменту магнітними системами з постійними магнітами [патент РФ № 2145764, МПК Н02К 21/04], виконаними у вигляді двох нерухомих магнітних блоків, розташованих концентрично щодо рухомого, з різнойменною намагніченістю полюсів, що чергується, шляхом силової взаємодії феромагнітних елементів з магнітами рухомого і нерухомого блоків, що викликає зворотнопоступальні рухи, впливами яких на зуб'я храповика механізму відбору потужності здійснюють обертання вала. Недоліком відомого способу є неможливість реверсування вала відбору потужності і низький коефіцієнт використання постійних магнітів. 16713 (13) U системи виконують з 2 полюсів (де n - ціле число, n 1 2, 3,...n ), , утворюють рівне число стійких і нестійких магнітних ланцюгів у погоджених і непогоджених положеннях, визначають і шунтують стійкі рівноважні магнітні ланцюги в магнітних системах, утворюють погоджені положення магнітних систем з нестійкими магнітними ланцюгами, впливом сил яких переміщають рухому магнітну систему в погоджені положення магнітних систем зі стійкими рівноважними магнітними ланцюгами, шунтуванням останніх і безперервним повтором зазначених процесів здійснюють обертання рухомої магнітної системи в заданому напрямку, зміною напрямку переміщення шунтів шунтують нестійкі магнітні ланцюги, утворюють стійкий рівноважний стан магнітних систем і наступним шунтуванням останніх змінюють напрямок руху рухомої магнітної системи. 3 В основу корисної моделі поставлено завдання забезпечення рівномірності обертального моменту, забезпечення можливості реверсування рухомої магнітної системи без перемагнічування постійних магнітів, підвищення коефіцієнта використання постійних магнітів. Поставлене завдання здійснюється тим, що в способі створення обертального моменту магнітними системами з постійними магнітами шляхом створення магнітними системами різнойменної намагніченості у робочому зазорі, переміщення різнойменно намагнічених постійних магнітів уздовж робочого зазору в положення стійкого рівноважного стану взаємодією сил магнітного відштовхування або притягання, вихід з якого здійснюють впливом зовнішніх сил на останні, відповідно до корисної моделі, магнітні системи виконують з 2р=2·2n і 2р=3·2n пар полюсів (де n - ціле число, n=1, 2, 3,... n), утворюють рівне число стійких і нестійких магнітних ланцюгів у погоджених і непогоджених положеннях, визначають і шунтують стійкі рівноважні магнітні ланцюги в магнітних системах, утворюють погоджені положення магнітних систем з нестійкими магнітними ланцюгами, впливом сил яких переміщають рухому магнітну систему в погоджені положення магнітних систем зі стійкими рівноважними магнітними ланцюгами, шунтуванням останніх ібезперервним повтором зазначених процесів здійснюють обертання рухомої магнітної системи в заданому напрямку, зміною напрямку переміщення шунтів шунтують нестійкі магнітні ланцюги, утворюють стійкий рівноважний стан магнітних систем і наступним шунтуванням останніх змінюють напрямок руху рухомої магнітної системи. Завдяки тому, що магнітні системи виконують з 2р=2·2n і 2р=3·2n пар полюсів (де n - ціле число, n=1, 2, 3,... n), утворюють рівне число стійких і нестійких магнітних ланцюгів у погоджених і непогоджених положеннях, визначають і шунтують стійкі рівноважні магнітні ланцюги в магнітних системах, утворюють погоджені положення магнітних систем з нестійкими магнітними ланцюгами, впливом сил яких переміщають рухому магнітну систему в погоджені положення магнітних систем зі стійкими рівноважними магнітними ланцюгами, шунтуванням останніх і безперервним повтором зазначених процесів здійснюють обертання рухомої магнітної системи в заданому напрямку, зміною напрямку переміщення шунтів шунтують нестійкі магнітні ланцюги, утворюють стійкий рівноважний стан магнітних систем і наступним шунтуванням останніх змінюють напрямок руху рухомої магнітної системи, вирішується завдання забезпечення рівномірності обертального моменту, забезпечення можливості реверсування рухомої магнітної системи без перемагнічування постійних магнітів, підвищення коефіцієнта використання постійних магнітів. Сутність корисної моделі пояснюється кресленнями. - на Фіг.1 показана розгортка магнітної системи з 2р=2 2n=8 і 2р=3 2n=12 полюсів; 16713 4 - на Фіг.2 показана розгортка магнітної системи з 2р=2 2n=4 і 2р=3 2n=6 полюсів; - на Фіг.3 показаний загальний вид пристрою. Створені в останні роки на основі Nd2Fe14B, Nd15Fe11B, SmCO5 постійні магніти з великою коерцитивною силою і магнітною енергією знаходять широке застосування в різних галузях техніки. Успішне їх використання засноване, в першу чергу, на можливості одержання великих напруженостей магнітного поля на значних відстанях від магнітних систем і стабільності їх магнітних властивостей при взаємному впливі один на одного. Ці важливі властивості можуть виявитися вирішальними, зокрема, при створенні обертальних моментів магнітними системами, оскільки в зазначених системах генеруєма сила пропорційна квадрату напруженості магнітного поля. За законом повного струму HмL+Hδδ=0 де HмL - відповідно напруженість і довжина магніту уздовж лінії поля. Hδδ - відповідно напруженість у повітряному зазорі і δ - повітряний зазор. H 0 , деНм
