Багатополюсний ротор електричної машини з постійними магнітами

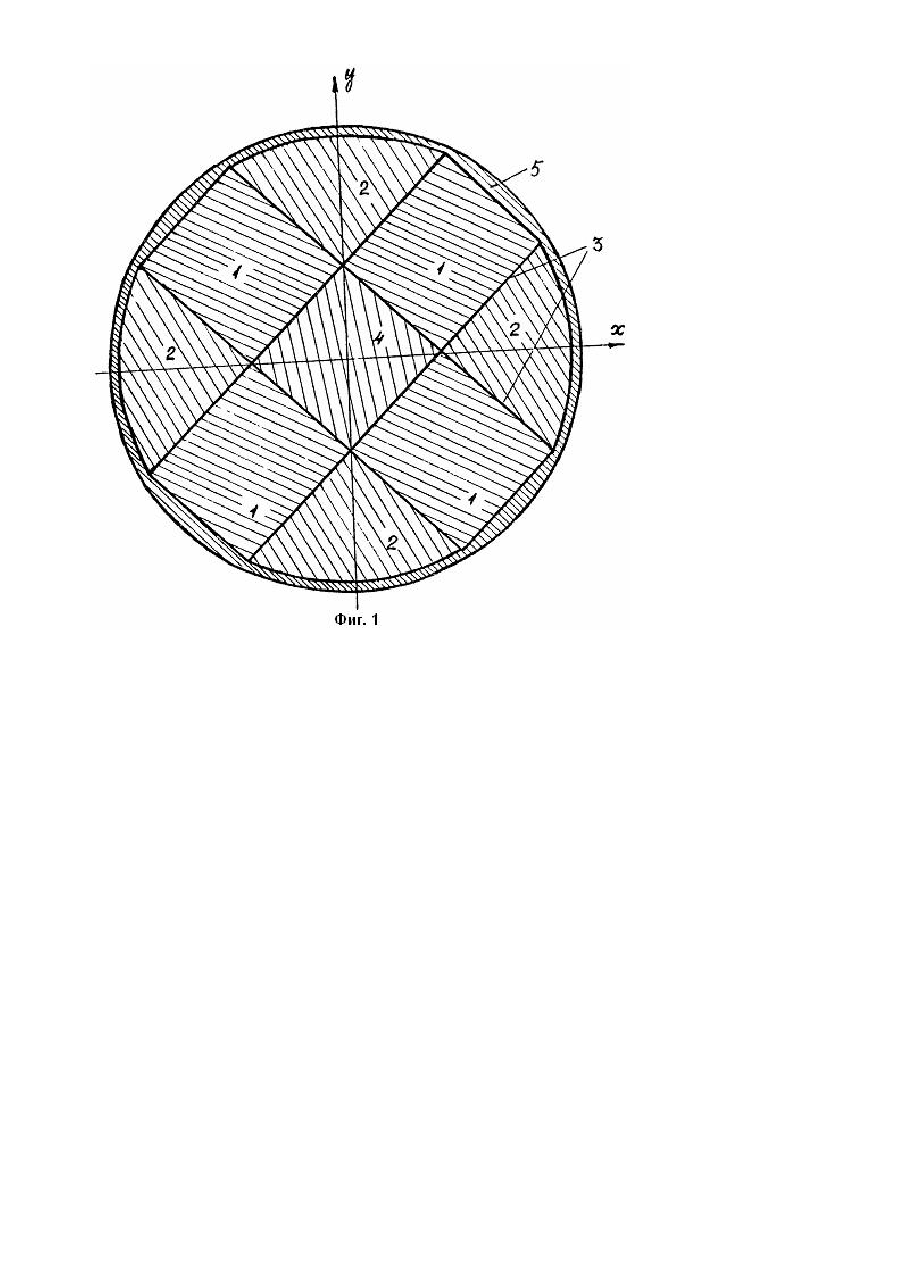

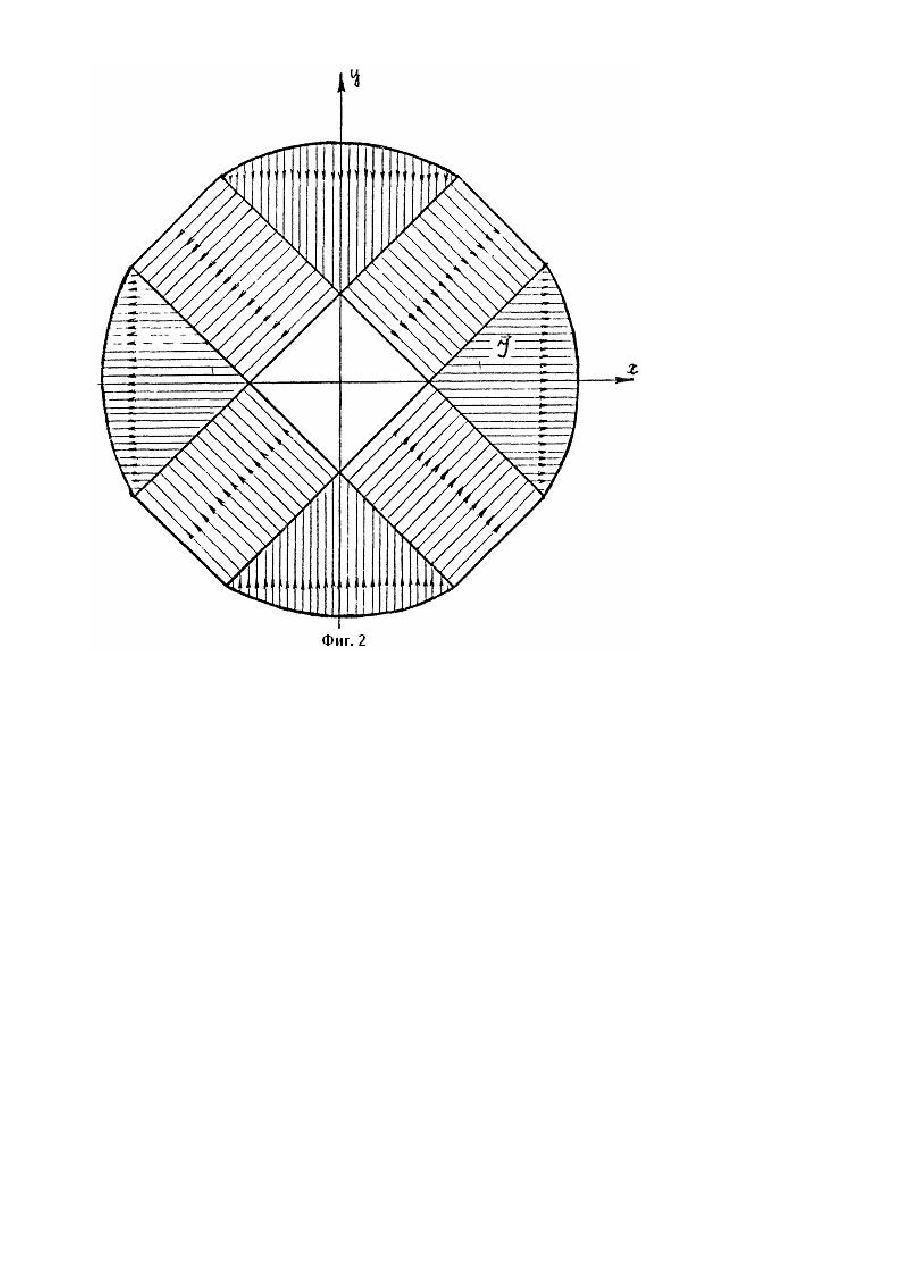

Изобретение относится к электрическим машинам, а именно, к многополюсным роторам электрических машин с постоянными магнитами. Известен ротор синхронного электродвигателя с полюсами, имеющими в сечении форму секторов, между которыми размещены постоянные магниты, прилегающие к ним сторонами с одноименной намагниченностью [1]. Недостатком такого ротора является низкое значение магнитного потока, приходящегося на единицу массы магнита, так как полюсные участки магнита изготавливаются из магнитомягкого материала. В качестве прототипа выбран многополюсний ротор электрической машины с постоянными магнитами, содержащий 2p ³ 4 полюсов из анизотропного магнитотвердого материала, намагниченных вдоль осей полюсов, межполюсные элементы из анизотропного магнитотвердого материала, оси легкого намагничивания которых расположены перпендикулярно радиальным плоскостям симметрии межполюсных участков, которые намагничены в направлении указанной оси и прилегают к боковым граням полюсов по всей их поверхности разноименными полюсами, а полюса в сечении выполнены в форме секторов, ограниченных отрезками хорд [2]. Недостатком прототипа является сложная форма деталей, что приводит к сложной технологии их изготовления. В основу изобретения поставлена задача усовершенствовать многополюсный ротор электрической машины с постоянными магнитами, в котором выполнение межполюсных участков прямоугольными в сечении обеспечивает упрощение технологии изготовления и за счет этого повышается эффективность использования магнитотвердого материала, увеличивается мощность электрических машин при неизменной их массе. Поставленная задача решается тем, что в многополюсном роторе электрической машины с постоянными магнитами, содержащем 2p ³ 4 полюсов из анизотропного магнитотвердого материала, намагниченных вдоль оси полюсов, выполненных в сечении в форме секторов, ограниченных отрезками хорд, межполюсные элементы выполненные из анизотропного магнитотвердого материала, оси легкого намагничивания которых расположены перпендикулярно радиальным плоскостям симметрии межполюсных участков, которые намагничены в направлении указанной оси и прилегают к боковым граням полюсов по всей их поверхности разноименными полюсами, согласно изобретению, межполюсные элементы выполнены прямоугольными в сечении, а отрезки хорд, ограничивающие сектора сечения полюсов расположены под углом 360 0/2р, где 2р - число полюсов. Такая форма межполюсных участков приводит к упрощению технологии изготовления благодаря более простой форме межполюсных участков и, кроме того, обеспечивает увеличение эффективности использовании магнитотвердого материала. На фиг. 1 показано сечение четырехполюсного ротора электрической машины с постоянными магнитами, на фиг. 2 - показаны векторы намагниченности всех участков ротора, намагниченных вдоль осей легкого намагничивания до состояния насыщения. Многополюсный (в частности, четырехполюсный) ротор (фиг. 1) состоит из 2р межполюсных призматических элементов 1, имеющих в сечении форму прямоугольников с кристаллической и магнитной текстурой, причем их оси легкого намагничивания перпендикулярны радиальным плоскостям их симметрии, и 2р полюсов 2, имеющих в сечении форму секторов, ограниченных дугой окружности по величине, равной полюсной дуге ротора, и двумя отрезками хорд 3, проведенных из концов полюсной дуги до пересечения между собой на оси полюса 2 под углом равным 3600/2р; оси легкого намагничивания полюсов 2 параллельны их осям. Вал ротора 4 и оболочка 5 изготавливаются из немагнитного материала. Многополюсный роторный магнит изготавливается и работает следующим образом. Из магнитотвердого материала, имеющего прямолинейную кристаллическую и магнитную текстуру (например, ЮНДК35Т5АА), вырезаются участки с направлением осей легкого намагничивания, параллельным осям полюсов 2, и перпендикулярным радиальным плоскостям симметрии для межполюсных элементов 1. Затем эти участки соединяются, например, склеиваются эпоксидным клеем. При этом, боковые грани полюсов склеиваются с боковыми гранями межполюсных элементов 1. В процессе сборки межполюсные элементы ротора можно наклеивать на немагнитный вал 4 с соответствующей формой сечения, если при намагничивании в приосевую полость ритора не будут перемещаться проводники с током. Далее на ротор надевается цилиндрическая оболочка 5 из немагнитного электропроводящего материала (например, из алюминия). После сборки ротор намагничивается в том устройстве, в котором будет работать, или в обычным индукторе. При намагничивании ротора в индукторе после намагничивания он перемещается, с сохранением магнитной цепи в статоре электрической машины, создавая магнитный поток возбуждения. После этого внутренняя часть ротора может быть заполнена немагнитным материалом (ротор насаживается на вал).
