Вертикально-свердлувальний верстат
Номер патенту: 16745
Опубліковано: 29.08.1997
Автори: Гурович Георгій Вікторович, Зільберман Фелікс Давидович
Формула / Реферат
Вертикально-сверлильный станок, на оснований которого закроплена колонна, несущая сверлильную головку, и установленный с возможностью поворота кронштейн, несущий средство управления и предназначенный для размещения стола, установленного с возможностью поворота, при этом стол связан с кронштейном, а последний — с колонной посредством клеммных зажимов, отличающийся тем, что, с целью повышения производительности и удобства обслуживания, средство управления выполнено в виде установленного с возможностью поворота корпуса, размещенной в нем оси, жестко связанных с последней двух экс центриков, соединенных с одними концами тяг, другие концы которых через рычаги соединены с клеммными зажимами стола и кронштейна.
Текст

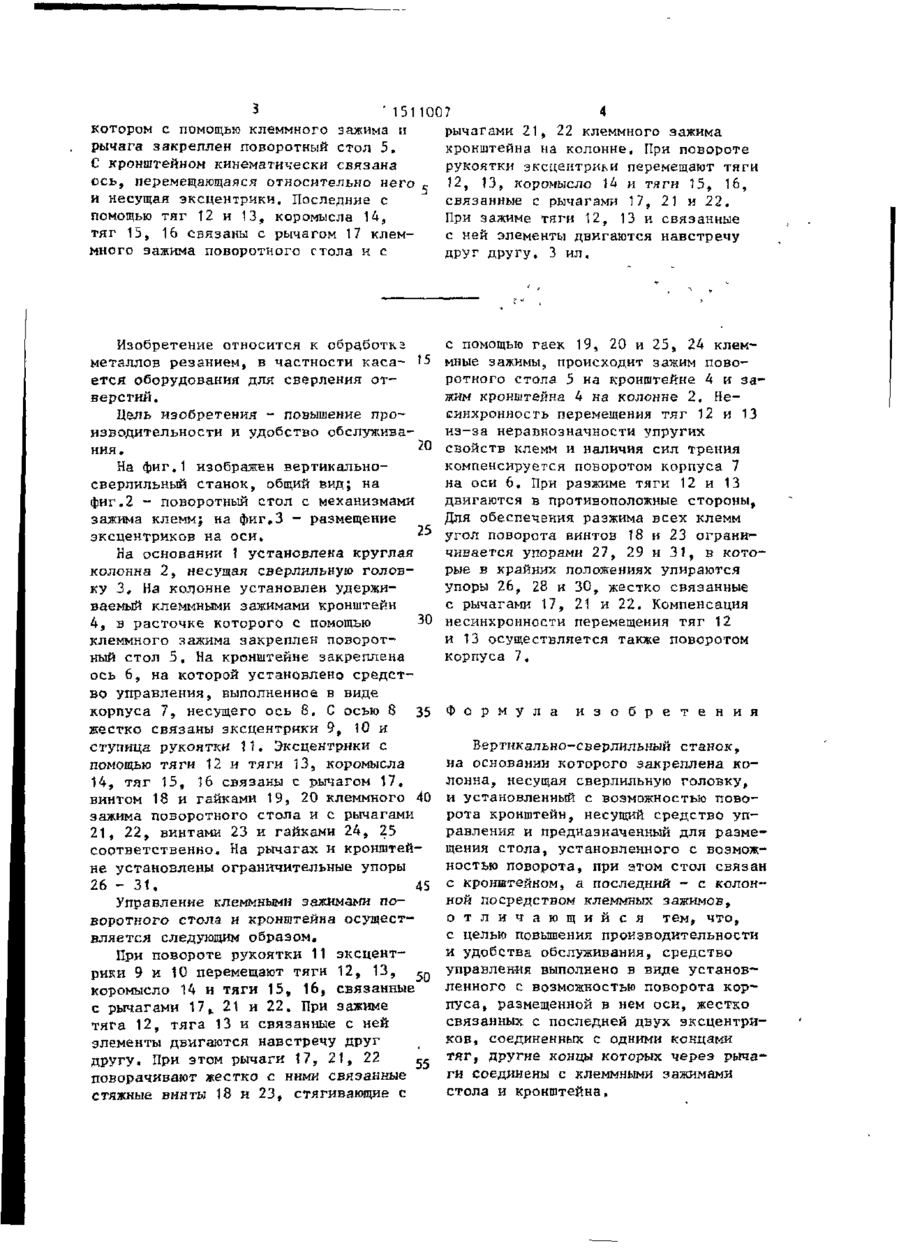

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТ ИЧЕСНИХ РЄСПУБЛИН (51}4 В 23 Б 39/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР • • . • " " • : ' - ч • • ' • ; f ' : V : : ' • • ' ; • „ , J (21)"-.4307494/25-08 . . _ "** (22) 16.09.87 (46) 30.09.89. Бюл. № 36 (71) Одесское специальное конструкторское бюро специальных станков (72) Ф.Д.Зильберман и Г.В.Гурович (53) 621.952 (088.8) (56) Проспект фирмы IBABMIA. Мод, S-32-HB* Испания, 1985. (54) ВЕРТИКАЛЬНО-СВЕРЛЙПЬНЫЙ СТАНОК (57) Изобретение относится к обработке металлов резанием, в частности касается оборудования Д Л И сверления отверстий. Цель изобретения - повышение производительности и удобства обслуживания. На основании 1 установлена колонна 2, несущая сверлильную голоику 3 и поворотный кронштейн 4, на (Л С
ДивитисяДодаткова інформація
Назва патенту англійськоюVertical drill
Автори англійськоюZilberman Feliks Davydovych, Hurovych Heorhii Viktorovych
Назва патенту російськоюВертикально-сверлильный станок
Автори російськоюЗильберман Феликс Давыдович, Гурович Георгий Викторович
МПК / Мітки
МПК: B23B 39/00
Мітки: верстат, вертикально-свердлувальний
