Респіратор

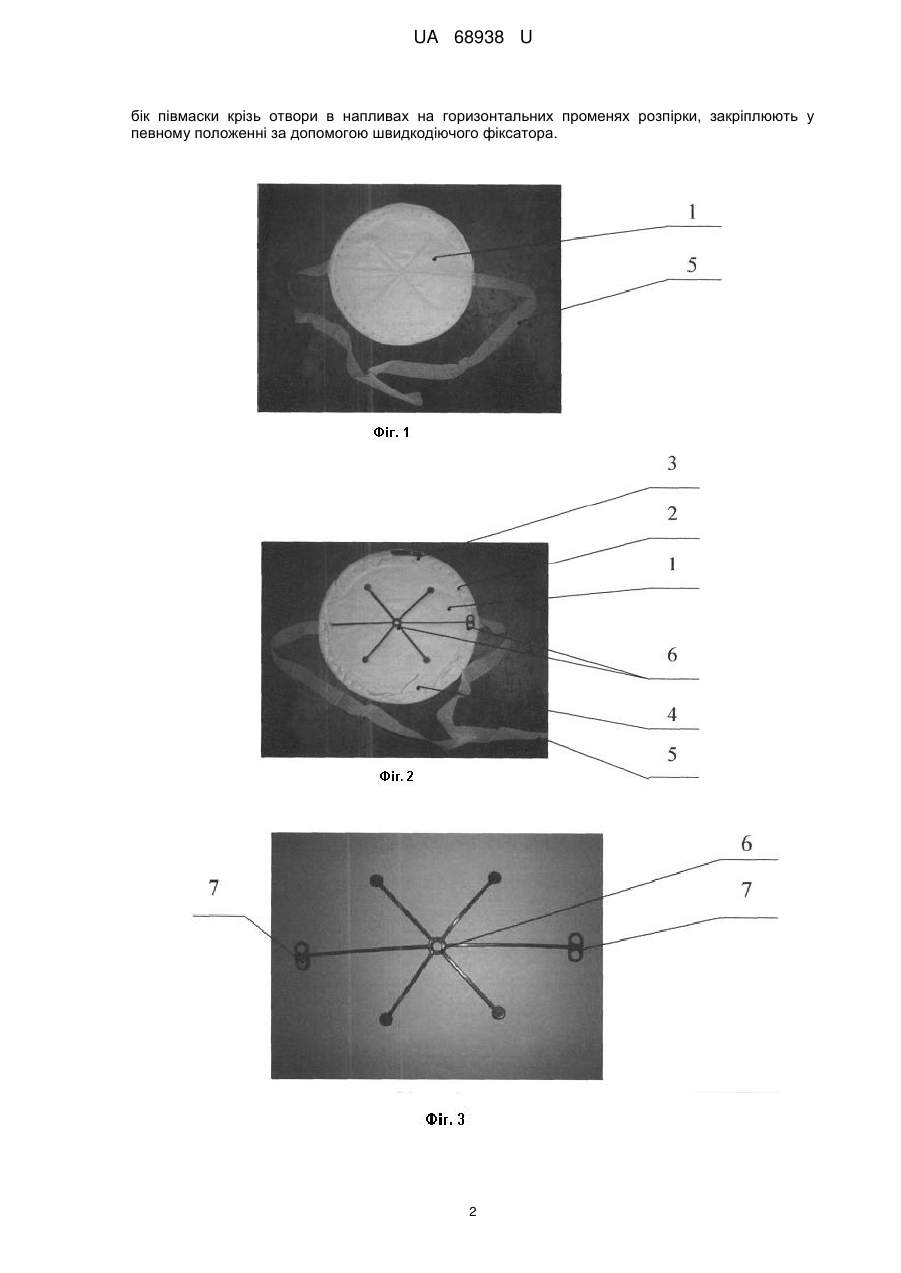

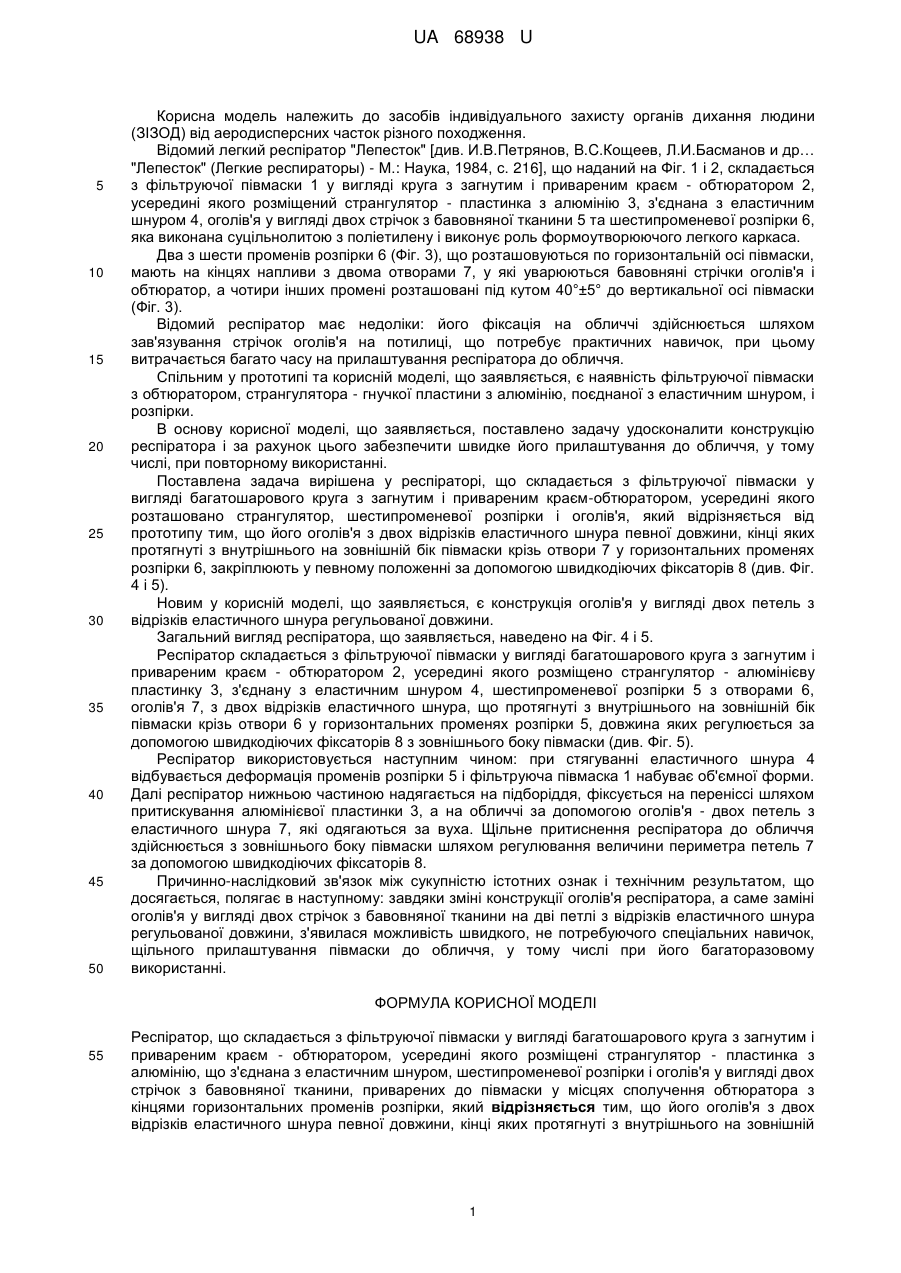

Реферат: Респіратор складається з фільтруючої півмаски у вигляді багатошарового круга з загнутим і привареним краєм - обтюратором, усередині якого розміщені странгулятор - пластинка з алюмінію, що з'єднана з еластичним шнуром, шестипроменевої розпірки і оголів'я у вигляді двох стрічок з бавовняної тканини, приварених до півмаски у місцях сполучення обтюратора з кінцями горизонтальних променів розпірки. Оголів'я з двох відрізків еластичного шнура певної довжини, кінці яких протягнуті з внутрішнього на зовнішній бік півмаски крізь отвори в напливах на горизонтальних променях розпірки, закріплюють у певному положенні за допомогою швидкодіючого фіксатора. UA 68938 U (54) РЕСПІРАТОР UA 68938 U UA 68938 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до засобів індивідуального захисту органів дихання людини (ЗІЗОД) від аеродисперсних часток різного походження. Відомий легкий респіратор "Лепесток" [див. И.В.Петрянов, B.C.Кощеев, Л.И.Басманов и др… "Лепесток" (Легкие респираторы) - М.: Наука, 1984, с. 216], що наданий на Фіг. 1 і 2, складається з фільтруючої півмаски 1 у вигляді круга з загнутим і привареним краєм - обтюратором 2, усередині якого розміщений странгулятор - пластинка з алюмінію 3, з'єднана з еластичним шнуром 4, оголів'я у вигляді двох стрічок з бавовняної тканини 5 та шестипроменевої розпірки 6, яка виконана суцільнолитою з поліетилену і виконує роль формоутворюючого легкого каркаса. Два з шести променів розпірки 6 (Фіг. 3), що розташовуються по горизонтальній осі півмаски, мають на кінцях напливи з двома отворами 7, у які уварюються бавовняні стрічки оголів'я і обтюратор, а чотири інших промені розташовані під кутом 40°±5° до вертикальної осі півмаски (Фіг. 3). Відомий респіратор має недоліки: його фіксація на обличчі здійснюється шляхом зав'язування стрічок оголів'я на потилиці, що потребує практичних навичок, при цьому витрачається багато часу на прилаштування респіратора до обличчя. Спільним у прототипі та корисній моделі, що заявляється, є наявність фільтруючої півмаски з обтюратором, странгулятора - гнучкої пластини з алюмінію, поєднаної з еластичним шнуром, і розпірки. В основу корисної моделі, що заявляється, поставлено задачу удосконалити конструкцію респіратора і за рахунок цього забезпечити швидке його прилаштування до обличчя, у тому числі, при повторному використанні. Поставлена задача вирішена у респіраторі, що складається з фільтруючої півмаски у вигляді багатошарового круга з загнутим і привареним краєм-обтюратором, усередині якого розташовано странгулятор, шестипроменевої розпірки і оголів'я, який відрізняється від прототипу тим, що його оголів'я з двох відрізків еластичного шнура певної довжини, кінці яких протягнуті з внутрішнього на зовнішній бік півмаски крізь отвори 7 у горизонтальних променях розпірки 6, закріплюють у певному положенні за допомогою швидкодіючих фіксаторів 8 (див. Фіг. 4 і 5). Новим у корисній моделі, що заявляється, є конструкція оголів'я у вигляді двох петель з відрізків еластичного шнура регульованої довжини. Загальний вигляд респіратора, що заявляється, наведено на Фіг. 4 і 5. Респіратор складається з фільтруючої півмаски у вигляді багатошарового круга з загнутим і привареним краєм - обтюратором 2, усередині якого розміщено странгулятор - алюмінієву пластинку 3, з'єднану з еластичним шнуром 4, шестипроменевої розпірки 5 з отворами 6, оголів'я 7, з двох відрізків еластичного шнура, що протягнуті з внутрішнього на зовнішній бік півмаски крізь отвори 6 у горизонтальних променях розпірки 5, довжина яких регулюється за допомогою швидкодіючих фіксаторів 8 з зовнішнього боку півмаски (див. Фіг. 5). Респіратор використовується наступним чином: при стягуванні еластичного шнура 4 відбувається деформація променів розпірки 5 і фільтруюча півмаска 1 набуває об'ємної форми. Далі респіратор нижньою частиною надягається на підборіддя, фіксується на переніссі шляхом притискування алюмінієвої пластинки 3, а на обличчі за допомогою оголів'я - двох петель з еластичного шнура 7, які одягаються за вуха. Щільне притиснення респіратора до обличчя здійснюється з зовнішнього боку півмаски шляхом регулювання величини периметра петель 7 за допомогою швидкодіючих фіксаторів 8. Причинно-наслідковий зв'язок між сукупністю істотних ознак і технічним результатом, що досягається, полягає в наступному: завдяки зміні конструкції оголів'я респіратора, а саме заміні оголів'я у вигляді двох стрічок з бавовняної тканини на дві петлі з відрізків еластичного шнура регульованої довжини, з'явилася можливість швидкого, не потребуючого спеціальних навичок, щільного прилаштування півмаски до обличчя, у тому числі при його багаторазовому використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Респіратор, що складається з фільтруючої півмаски у вигляді багатошарового круга з загнутим і привареним краєм - обтюратором, усередині якого розміщені странгулятор - пластинка з алюмінію, що з'єднана з еластичним шнуром, шестипроменевої розпірки і оголів'я у вигляді двох стрічок з бавовняної тканини, приварених до півмаски у місцях сполучення обтюратора з кінцями горизонтальних променів розпірки, який відрізняється тим, що його оголів'я з двох відрізків еластичного шнура певної довжини, кінці яких протягнуті з внутрішнього на зовнішній 1 UA 68938 U бік півмаски крізь отвори в напливах на горизонтальних променях розпірки, закріплюють у певному положенні за допомогою швидкодіючого фіксатора. 2 UA 68938 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
