Зубний імплантат

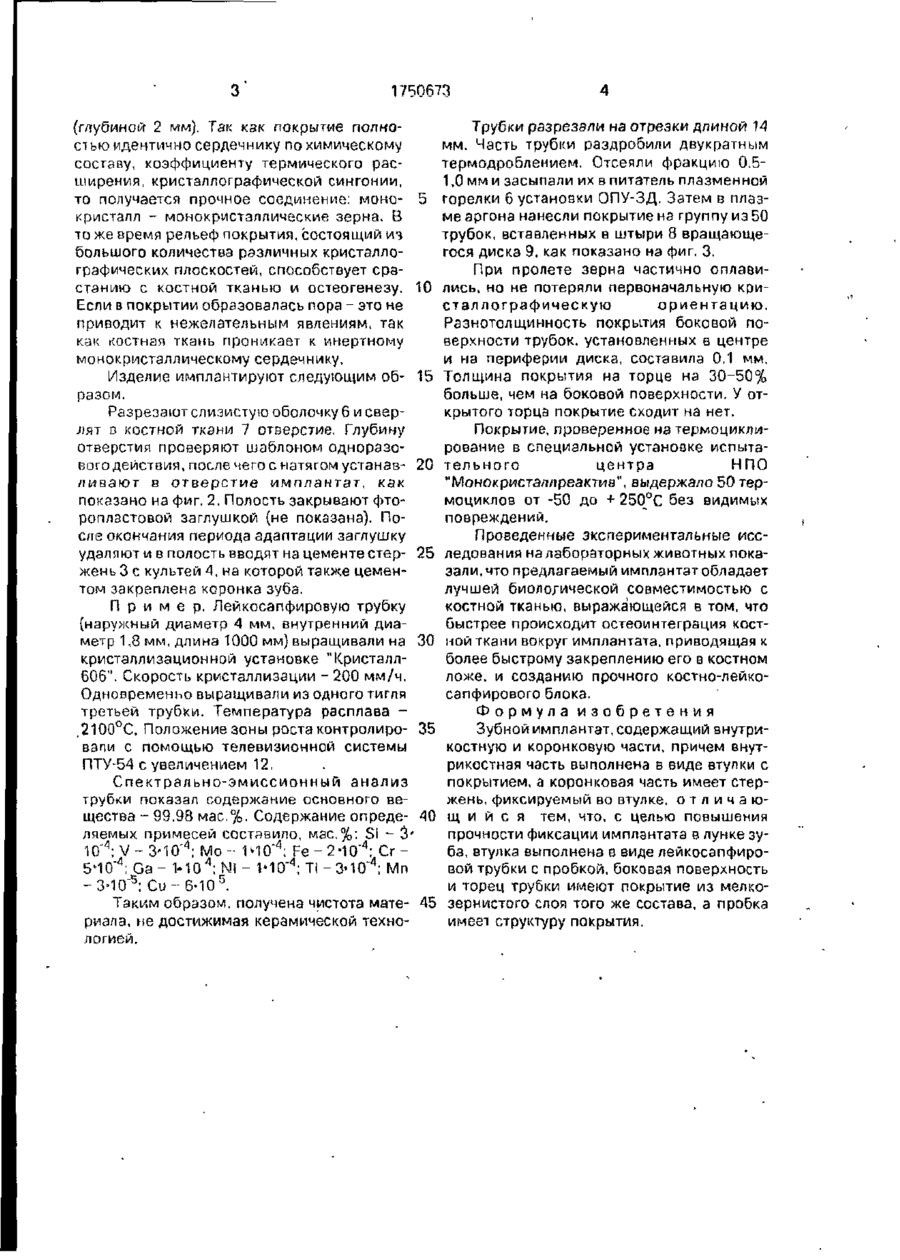

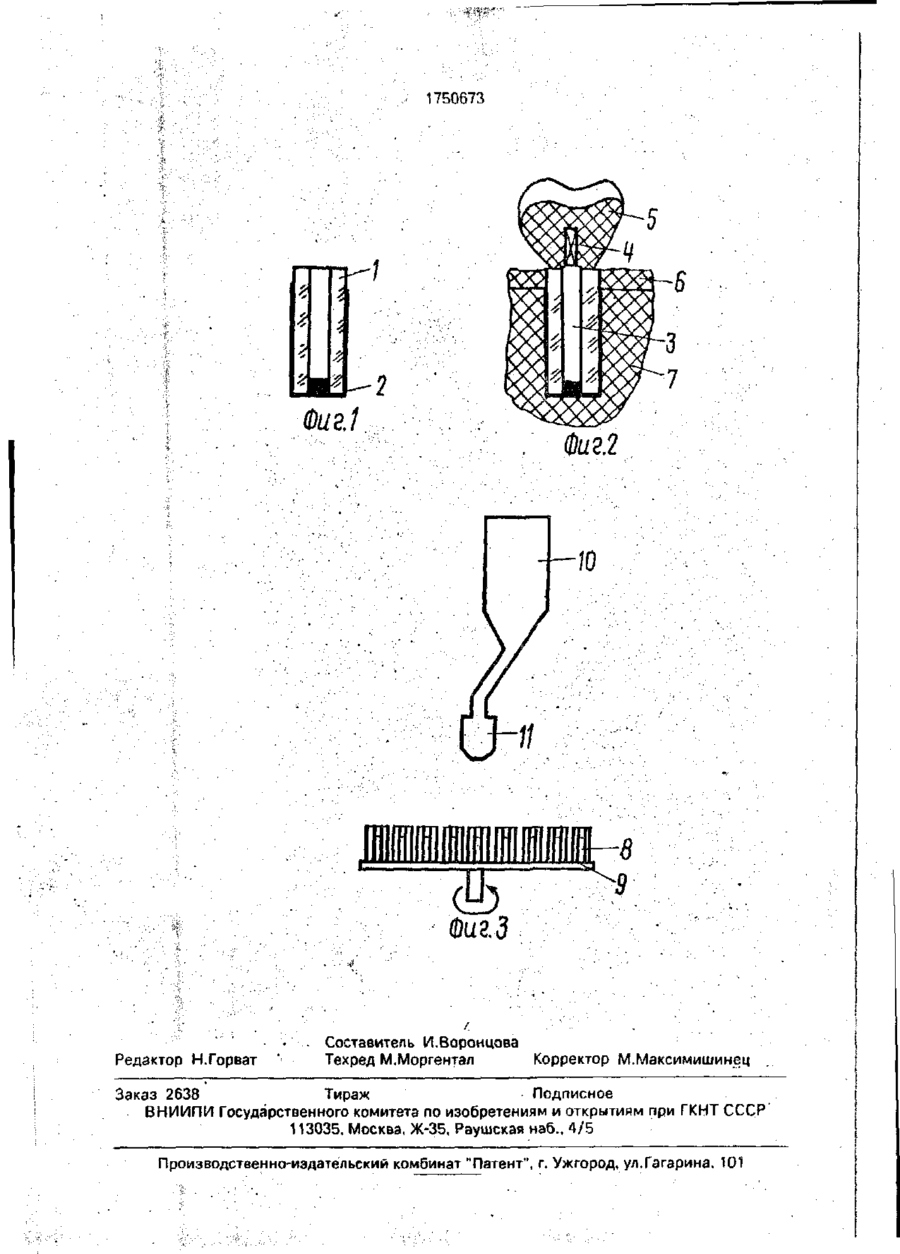

Изобретение относится к ортопедической стоматологии, протезированию зубов Изобретение относится к ортопедической стомаюлогии, протезированию зубов и може г быть использовано для фиксации зубных протезов и искусственных зубов в чепюстных костях. Целью изобретения является повышение прочности фиксации имплантата в лунке зуба. На фиг. 1 изображен предлагаемый имплзнтат, на фиг 2 - имплантат вместе С протезом; на фиг 3-схема приспособления для нанесения покрытия. Зубной имплапат содержит внутрикостную часть в виде лейкосапфировои трубки 1 с пробкой 2, а также коронковую часть в виде стеожня 3 с культей 4 и коронку 5, иьтшаитат помещен под слизистую оболочку 6 в > оедную тгань 7. На боковую говзрхноегь и горец трубки наносится покрытие из мелкозернистого слоя того же состава, а пробка имеет структуру покрытия. Устройство для нанесения покрытия (фиг. 3) содержит штыри 8, закрепленные на и может быть использовано для фиксации зубных протезов и искусственных зубов в челюстных костях. Цель изобретения - повышение прочности фиксации импланта в лунке зуба Зубной имплантат содержит внутрикостную часть в виде лейкосэпфировой трубки с пробкой, а также коронковую часть в виде стержня с культей и коронку, при этом имплантат помещен под слизистую оболочку в костную ткань На боковую поверхность и торец трубки наносится покрытие из мелкозернистого слоя того же состава, а пробка имеет структуру покрытия диске 9. Над диском установлен питатель 10 со стандартной плазменной горелкой 11 Изготавливается имплантат следующим образом. Известным методом Степанова выращивают лейкосэпфировую трубку заданного диаметра. При этом из расплава (температура расплава 2100°С) улетучиваются примеси Затем трубку разрезают на мерные отрезки и устанавливают на штыри 8, закрепленные на диске 9. Часть трубки (бракованные участки, немерные отрезки) дробят, и отсеивают мелкозернистые фракции (до 0,5~1,0 мм), а 3-І тем также известным з технике нанесения покрытий методом (например, плазменной горелкой) наносят покрытие Для этого в пмтатель 10 плазменной юреяки 11 засыпают мелкозернистые фракции, а затем е плазме наносят яти фракции на группу лейкосапфировых трубок при вращении диска 9. Покрытие оседает на боковой поверхности и одном торце, плотно перекрывая и закупоривая часть отверстия •г С, 1750673 Трубки разрезали на отрезки длиной 14 (глубиной 2 мм). Так как покрытие полностью идентично сердечнику по химическому мм. Часть трубки раздробили двукратным составу, коэффициенту термического растермодроблением. Отсеяли фракцию 0.5ширения, кристаллографической сингонии, 1,0 мм и засыпали их в питатель плазменной то получается прочное соединение: моно- 5 горелки б установки ОПУ-ЗД. Затем в плазкристалл - монокристаллические зерна. В ме аргона нанесли покрытие на группу из 50 тоже время рельеф покрытия, состоящий из трубок, вставленных в штыри 8 вращающебольшого количества различных кристаллогося диска 9, как показано на фиг, 3. графических плоскостей, способствует сраПри пролете зерна частично оплавистанию с костной тканью и остеогенезу. 10 лись, но не потеряли первоначальную криЕсли в покрытии образовалась пора - это не сталлографическую ориентацию. приводит к нежелательным явлениям, так Разнотолщинность покрытия боковой покак костная ткань проникает к инертному верхности трубок, установленных в центре монокристаллическому сердечнику, и на периферии диска, составила 0,1 мм. Изделие имплантируют следующим об- 15 Толщина покрытия на торце на 30-50% разом. больше, чем на боковой поверхности. У открытого торца покрытие сходит на нет. Разрезают слизистую оболочку 6 и сверлят в костной ткани 7 отверстие. Глубину Пок'рытме, проверенное на термоциклиотверстия проверяют шаблоном одноразорование в специальной установке испытавого действия, после чего с натягом устанав- 20 тельного центра НПО ливают в отверстие имплантат, как "Монокристаллреактиа", выдержало 50 терпоказано на фиг. 2. Полость закрывают фтомоциклов от -50 до +250°С без видимых ропластовой заглушкой (не показана). Поповреждений. сле окончания периода адаптации заглушку Проведенные экспериментальные иссудаляют и в полость вводят на цементе стер- 25 ледования на лабораторных животных покажень 3 с культей 4, на которой также цемензали, что предлагаемый имплантат обладает том закреплена коронка зуба. лучшей биологической совместимостью с костной тканью, выражающейся в том, что П р и м е р . Лейкосапфировую трубку быстрее происходит остеоинтеграция кост(наружный диаметр 4 мм, внутренний диаметр 1,8 мм, длина 1000 мм) выращивали из 30 ной ткани вокруг имплантата, приводящая к кристаллизационной установке "Кристаллболее быстрому закреплению его в костном 606". Скорость кристаллизации - 200 мм/ч. ложе, и созданию прочного костно-лейкоОдновременно выращивали из одного тигля сапфирового блока. третьей трубки. Температура расплава Формула изобретения ,2100°С. Положение зоны роста контролиро- 35 Зубной имплантат, содержащий внутривали с помощью телевизионной системы костную и коронковую части, причем внутПТУ-54 с увеличением 12. рикостная часть выполнена в виде втулки с покрытием, а коронковая часть имеет стерСпектрально-эмиссионный анализ жень, фиксируемый во втулке, о т л и ч а ю трубки показал содержание основного вещества - 99,98 мас.%. Содержание опреде- 40 щ и й с я тем, что, с целью повышения ляемых примесей составило, мас,%: SI - 3 прочности фиксации имплзнтата в лунке зу10"4; V-3'IO" 1 ; M o - МО" 4 ; Fe-2'ІО" 4 : Cr ба, втулка выполнена в виде лейкосапфиро5ь10"4; Ga - 1-Ю4; Mi - V10'4; Ті -3»10"4; Мп вой трубки с пробкой, боковая поверхность 5 5 -3-Ю" ; Си-6-Ю . и торец трубки имеют покрытие из мелкоТаким образом, получена чистота мате- 45 зернистого слоя того же состава, а пробка риала, недостижимая керамической техноимеет структуру покрытия. логией. 1750673 Редактор Н.Горват ' Составитель И.Воронцова Техред М.Моргентал Корректор М.Максимишинец Заказ 2638 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
