Пристрій для управління процесом доїння

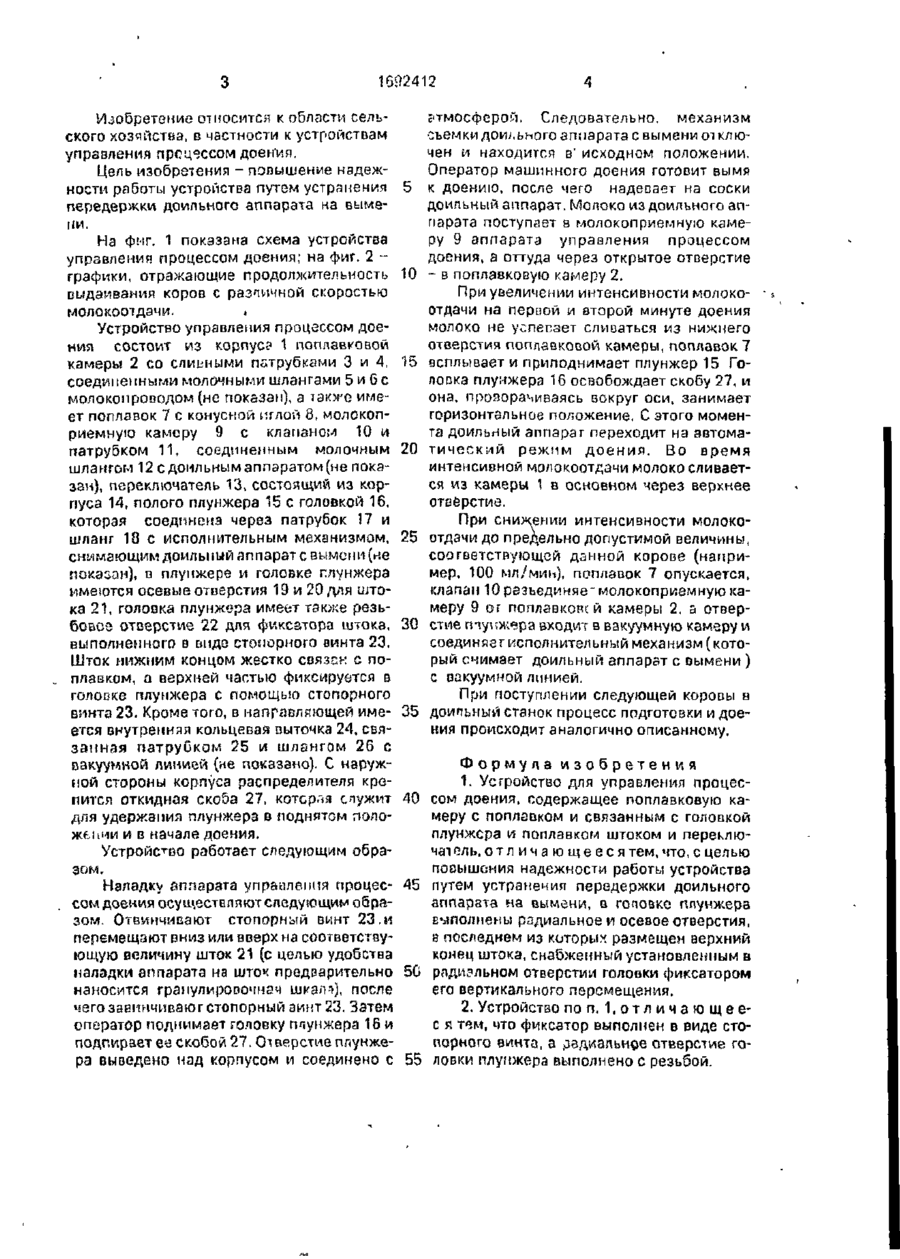

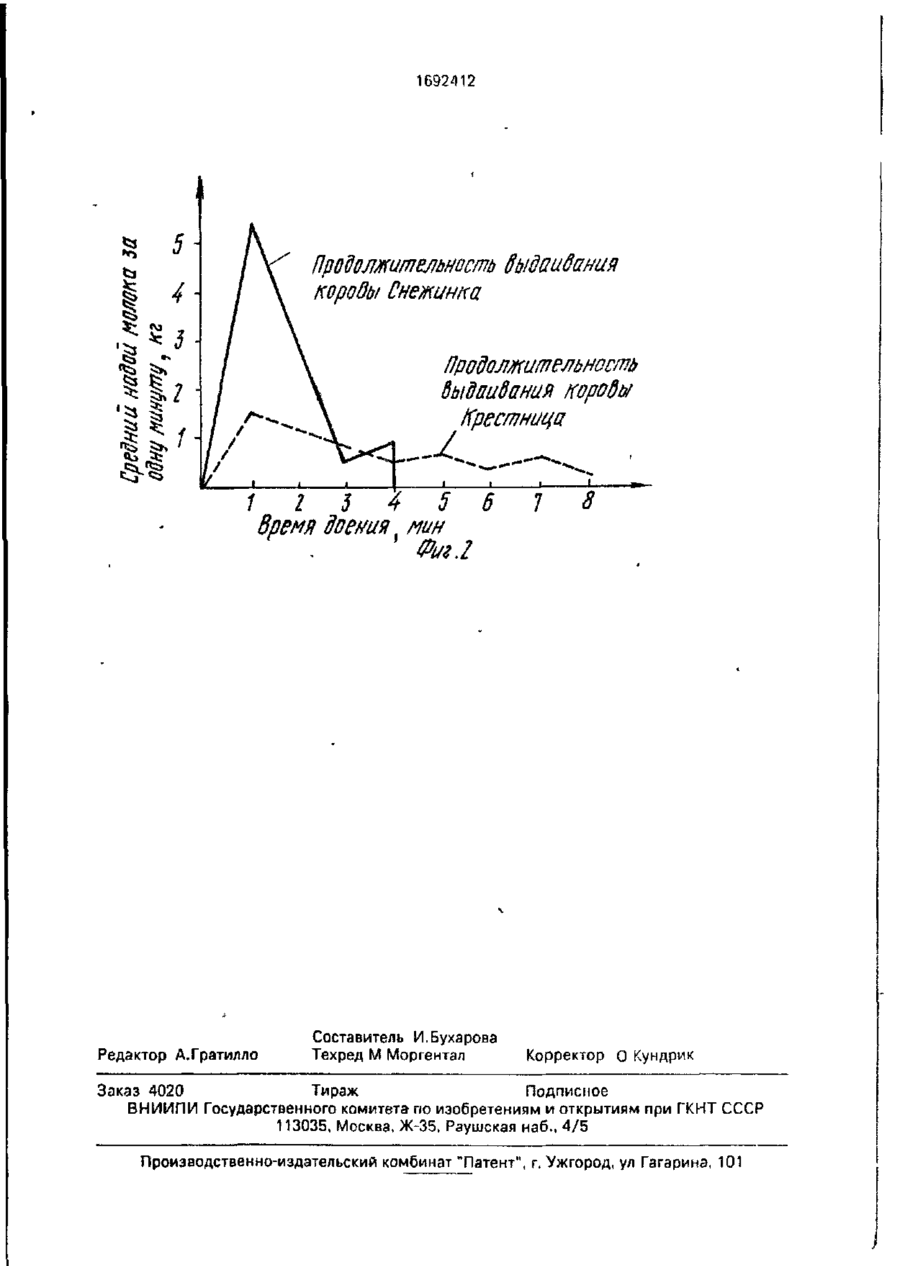

Изобретение относится к сельскому хозяйству. Цель изобретения - повышение надежности устройства в работе путем устранения передержки доильного аппарата на вымени. Устройство для управления процессом доения имеет шток 21 с фиксатором в виде стопорного винта 23 и плунжер с головкой 16, в которой выполнены осевое Фиг 1 ї:-\Хг\. 20 и радиальное 22 отверстия. Отверстие 22 имеет резьбу для стопорного винта с помощью которого шток фиксируется в головке плунжера, Зная при какой предельно допустимой интенсивности молокоотдачи, соответствующей данной корове, необходимо отключить доильный аппарат от вакуума и снять его с вымени, оператор отвинчивает стопорный винт 23 и перемещает вниз или вверх шток 21, после чего завинчивает винт 23. При уве/н^ении интенсивности молокоотдачи поплавок 7 всплывает и приподнимает плунжер. Доильный аппарат переходит на автоматический режим доения. При снижении интенсивности молокоотдачи поплаоок опускается, отверстие плунжера входит в вакуумную камеру и соединяет исполнительный механизм, который снимает доильный аппарат с вымени с вакуумной линией. 1 з. п. ф-лы, 2 ил. 1692412 Изобретение относится к области сельского хозяйства, в частности к устрройствам управления процессом доения. Цель изобретения - повышение надежности работы устройства путем устранения передержки доильного аппарата на вымени. На фиг. 1 показана схема устройства управления процессом доения; на фиг. 2 графики, отражающие продолжительность выдаивания коров с разпичной скоростью молокоотдачи. « Устройство управления процессом доения состоит из корпус? 1 поплавковой камеры 2 со сливными патрубками 3 и 4, соединенными молочными шлангами 5 и 6с молокопроводом (не показан), а также имеет поплавок 7 с конусной иглой 8, молокоприемную камеру 9 с клапаном 10 и патрубком 11, соединенным молочным шлангом 12 с доильным аппэратом(не показан), переключатель 13, состоящий из корпуса 14, полого плунжера 15 с головкой 16, которая соединена через патрубок 17 и шланг 18 с исполнительным механизмом, снимающим доильный аппарат с вымени (не показан), в плунжере и головке плунжера имеются осевые отверстия 19 и 20 для штока 21, головка плунжера имеет также резьбовое отверстие 22 для фиксатора штока, выполненного в виде стопорного винта 23. Шток нижним концом жестко связан с поплавком, а верхней частью фиксируется в головке плунжера с помощью стопорного винта 23. Кроме того, в направляющей имеется внутренняя кольцевая выточка 24, связанная патрубком 25 и шлангом 26 с вакуумной линией (не показано). С наружной стороны корпуса распределителя крепится откидная ско5а 27, кот&рля служит для удержания плунжера в поднятом положении и в начале доения. 5 10 15 20 25 30 35 40 Устройство работает следующим образом. Наладку аппарата управления процес- 45 сом доения осуществляют следующим образом. Отвинчивают стопорный винт 23.и перемещают вниз или вверх на соответствующую величину шток 21 (с целью удобства наладки аппарата на шток предварительно 50 наносится гранулировочнач шкалз), после чего завинчиваю г стопорный аинт 23. Затем оператор поднимает головку ппумжера 16 и подпирает ее скобой 27. Оі верстие плунжера выоедено над корпусом и соединено с 55 Следовательно, механизм съемки доильного аппарата с вымени от ключей и находится в" исходном положении, Оператор машинного доения готовит вымя к доению, после чего надевает на соски доильный аппарат. Молоко из доильного аппарата поступает в молокоприемную камеру 9 аппарата управления процессом доения, а оттуда через открытое отверстие ~ в поплавковую камеру 2. При увеличении интенсивности молокоотдачи на первой и второй минуте доения молоко не успевает сливаться из нижнего отверстия поплавковой камеры, поплавок 7 зсплывает и приподнимает плунжер 15 Головка плунжера 16 освобождает скобу 27, и она, проворачиваясь вокруг оси, занимает горизонтальное положение. С этого момента доильный аппарат переходит на звтоматический режим доения. Во время интенсивной молокоотдачи молоко сливается из камеры 1 в основном через верхнее отверстие. При снижении интенсивности молокоотдачи до предельно допустимой величины, соответствующей данной корове (например, 100 мл/мин), поплавок 7 опускается, клапан 10 разъединяв" молокоприемную камеру 9 or поплавкове й камеры 2. а отверстме туіїжера входит в вакуумную камеру и соединяет исполнительный механизм (который снимает доильный аппарат с вымени ) с вакуумной линией. При поступлении следующей коровы о доильный станок процесс подготовки и доения происходит аналогично описанному. Формула изобретения 1. Устройство для управления процессом доения, содержащее поплавковую камеру с поплавком и связанным с головкой плунжера и поплавком штоком и переключатель, от л ича ю ще ее ятем, что, с целью повышения надежности работы устройства путем устранения передержки доильного аппарата на вымени, в гоповкс плунжера выполнены радиальное и осевое отверстия, в последнем из которых размещен верхний конец штока, снабженный установленным в радиальном отверстии головки фиксатором его вертикального перемещения. 2. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что фиксатор выполнен в виде стопорного винта, а радиальное отверстие головки плунжера выполнено с резьбой. 1692412 Продолжительность выдпидаиая коровы Снежинка Продолжительность Шаидания короды Крестница / 13 4 5 6 Время доения. мин Фиг.1 Редактор А.Гратилло Составитель И.Бухарова Техред М Моргентал 7 8 Корректор О Кундрик Заказ 4020 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
