Виконавчий орган очисного комбайна

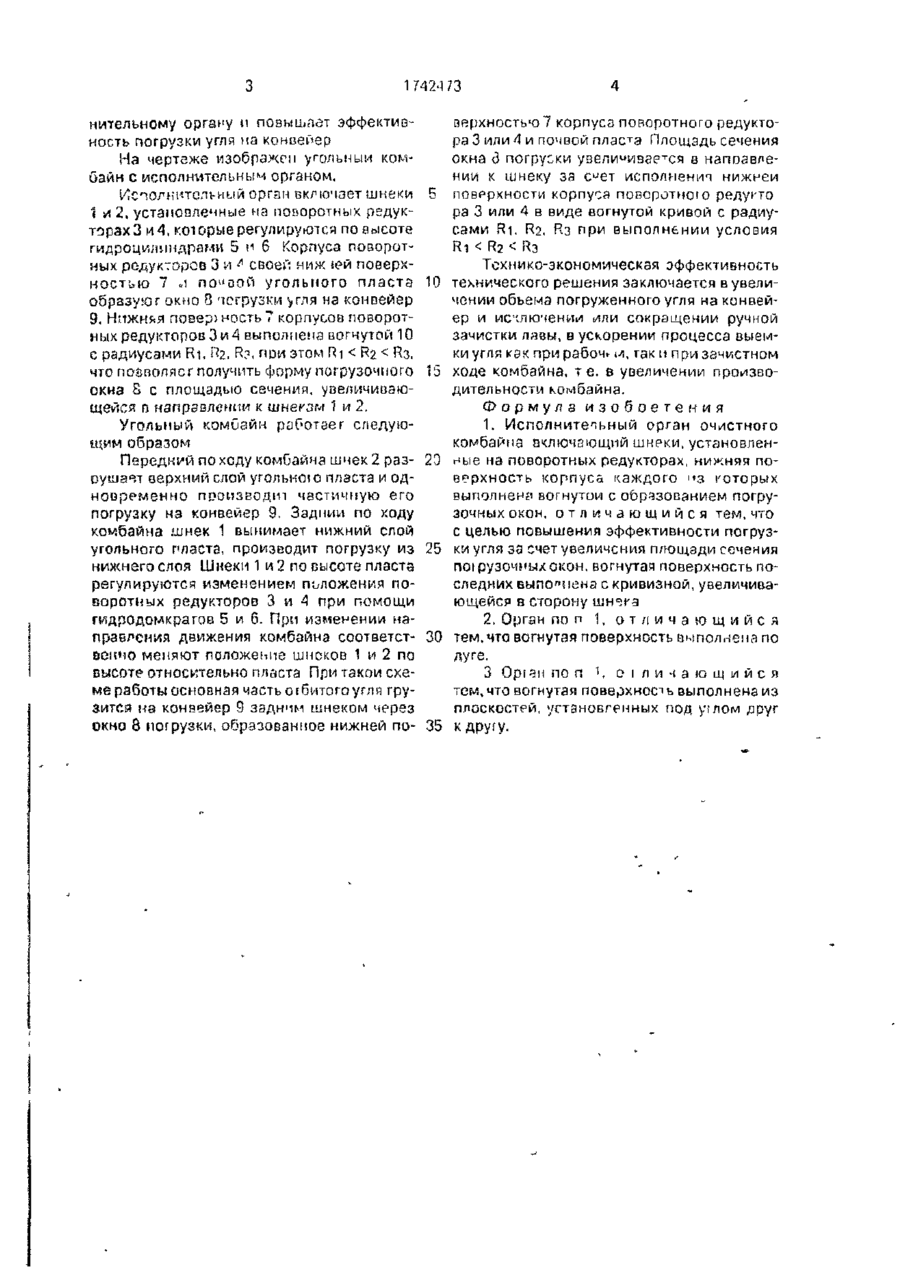

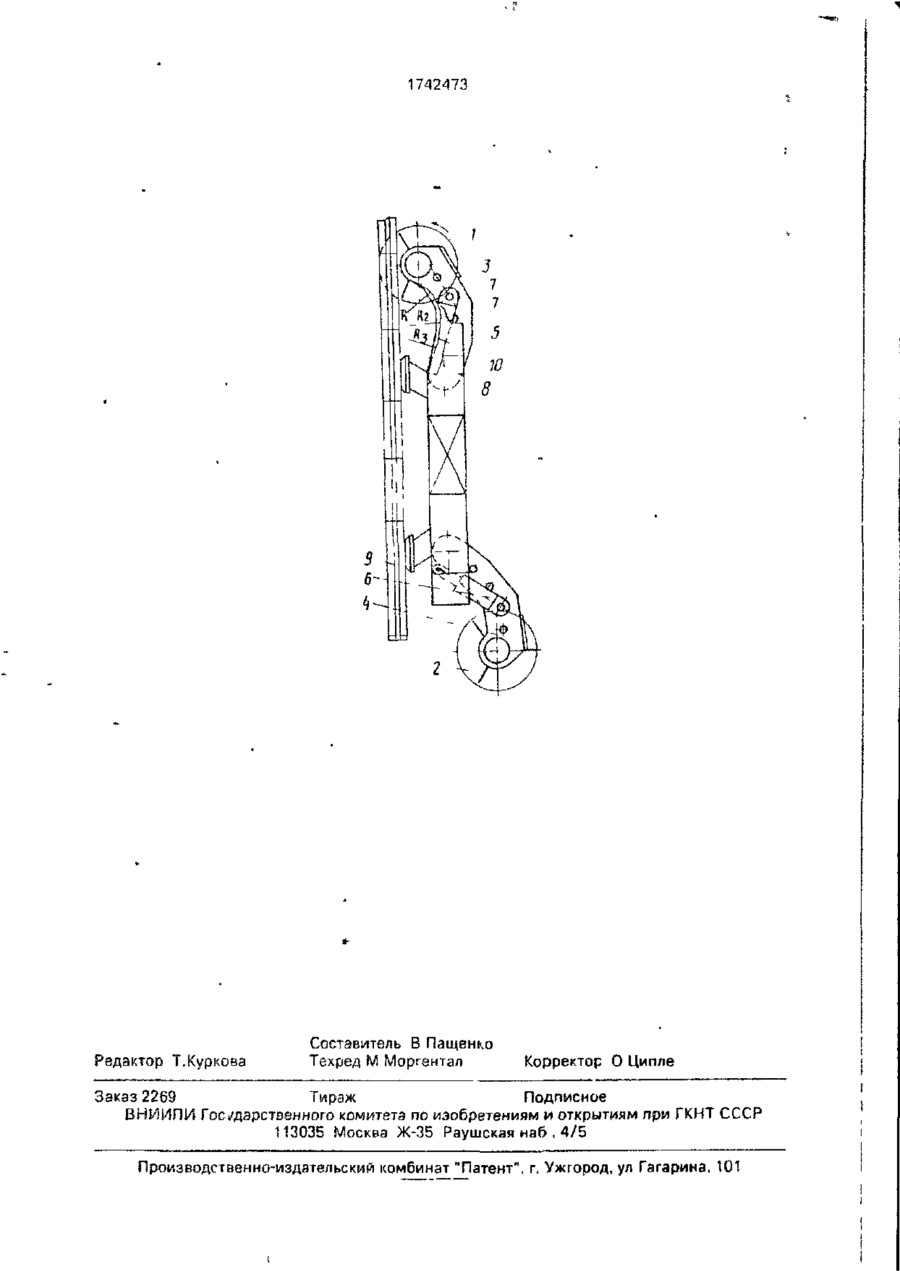

Изобретение относится к горному машиностроению и служит для повышения эффективности погрузки угля за счет увеличения площади сечения погрузочных окон На поворотных редукторах (ПР) 3 и 4 установлены шнеки 1 и 2: Нижняя поверхность 7 корпусов ПР 3 и 4 выполнена вогнутой с кривизной, увеличивающейся в сторону шнека 1 или 2. Вогнутая поверхность 7 может быть выполнена по дуге и из плоскостей, установленных под углом друг к другу. Основная часть отбитого угля грузится на конвейер 9 задним шнеком 1 ипи 2 в зависимости от направления движения угольного комбайна через окно 8 погрузки, образованное поверхностью 7 корпуса ПР 3 или 4 и почвой пласта 2 з.п. ф-лы, 1 ил. Изобретение относится к горному машиностроению, з частности к очистным угольным комбайнам. Известны исполнительные органы очистных угольных комбайнов, включающие шнеки, установленные на поворотных редукторах, нижняя поверхность корпуса которых образует окно погрузки прямоугольной формы [1]. Недостатком такой конструкции является низкая погрузочная способность исполнительного органа из-за недостаточной площади сечения погрузочного окна. Известны также исполнительные органы очистных угольных комбайнов, включающие шнеки, установленные на поворотных редукторах, две нижние грани корпуса которых образуют с почвой пласта погрузочное окно, своей формой обуславливающее уменьшение сечения в сторону шнека [2]. Такая конструкция также снижает эффективность погрузки угля на конвейер. Цель изобретения - повышение эффективности погрузки угля на конвейер за счет увеличения площади сечения погрузочных окон. Указанная цель достигается тем, что в исполнительном органе очистного комбайна, включающем шнеки, установленные на поворотных редукторах, нижняя поверхность корпуса каждого из которых выполнена вогнутой с возможностью образования погрузочных окон, вогнутая поверхность выполнена с кривизной, увеличивающейся в сторону шнека, или выполнена по дуге, или - из плоскостей, установленных под углом др уг к другу. Такая форма нижней поверхносчи корпуса поворотного редуктора обеспечивает увеличение площади сечения погрузочного окна а направлении к испол (21)4795229/03 (22)27.02 90 (46)23.06 92. Бюл. fsfe 23 (71) Горловский машиностроительный завод >лм. СМ Кирова (72) В.А.Юргилевич. Н И.Пальчак. В.Л.Пащенко. Н.Н.Кичкин, В.Е Романен'ко. М Я.Демяненко и Г,Г.Петухов (53)622.232.72(088 3) (56) Яцких В Г. и др. Горные машины и комплексы. М.: Недра, 1964. с. 154-170. Авторское, свидетельство СССР N* І Ш Л О , кл, Е 21 С 27/02 1985 00 1 U2A /З нитєльному органу и повышает эффективность погрузки угля на конвейер На чертеже изображен угольный комбайн с исполнительным органом. Исполнительный орган включает шнеки 1 и 2, установленные на поворотных редукторах 3 и 4, которые регулируются по высоте гидроцилиндрами 5 и 5 Корпуса поворотных редукторов 3 и -л своей ниж гей поверхн о с т ь ю 7 и по і ( аой угольного пласта образуют окно 8 чегрузки >гля на конвейер 9. Нижняя повері ность 7 корпусов поворотных редукторов Зи4 выполнена вогнутой 10 с радиусами Ri, Пг, R?, пои этом Ri < R2 < R3, что позволяет получить форму погрузочного окна S с площадью сечения, увеличивающейся п направленим к тнегзм 1 и 2. Угольный комбайн работает следующим образом Передний по ходу комбайна шчек 2 разоушз°л верхний слой угольиоі о пласта и одновременно производит частичную его погрузку на конвейер 9. Задний по ходу комбайна шнек 1 вынимает нижний слой угольного пласта, производит погрузку из нижнего слоя Шнеки 1 и 2 по высоте пласта регулируются изменением положения поворотных редукторов 3 и А при помощи гидродомкрагов 5 и 6. При изменении направления движения комбайна соответственно меняют положение шнеков 1 и 2 по высоте относительно пласта При такой схеме работы основная часть отбитого угля грузится из конвейер 9 задним шнеком через окно 8 погрузки, образованное нижней по 5 10 15 23 25 30 35 верхностью / корпуса поворотного редуктора 3 или 4 и почвой плас т а Площадь сечения окна 8 погруски увеличиваемся в напозвлении к шнеку за с и ет исполнении нижней поверхности корпуса поворотного редугто ра 3 или 4 в виде вогнутой кривой с радиусами Ri, R2. R3 при выполнении условия Ri < R2 < f b Технико-экономическая эффективность технического решения заключается в увеличении объема погруженного угля на конвейер и исключении или сокращении ручной зачистки лавы, в ускорении процесса выемки угля кзк при рабочг м, гак и приззчистном ходе комбайна, т е. в увеличении производительности комбайна. Формула изобоетения 1. Исполнительный орган очистного комбайна ачлючэющий шнеки, установленные на поворотных редукторах, нижняя поверхность корпуса каждого " з которых выполнена вогнутой с образованием погрузочных окон, о т л и ч а ю щ и й с я тем, что с целью повышения эффективности погрузкм угля за счет увеличения площади сечения пофузочмыхокон, вогнутая поверхность последних выполнена с кривизной, увеличивающейся в сторону шнчка 2. Орган п о п 1, о т л и ч а ю щ и й с я тем, что вогнутая поверхность выполнена по дуге. 3 Орган по п і, о ш и б а ю щ и й с я тем, что вогнутая поверхность выполнена из плоскостей, установгенных под углом £руг к другу. 1742473 Редактор і.Куркова Составитель В Пащенко Техред М Моргентал Корректор О Ципле Заказ 2269 Тираж Подписное ВНИМПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж-35 Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
