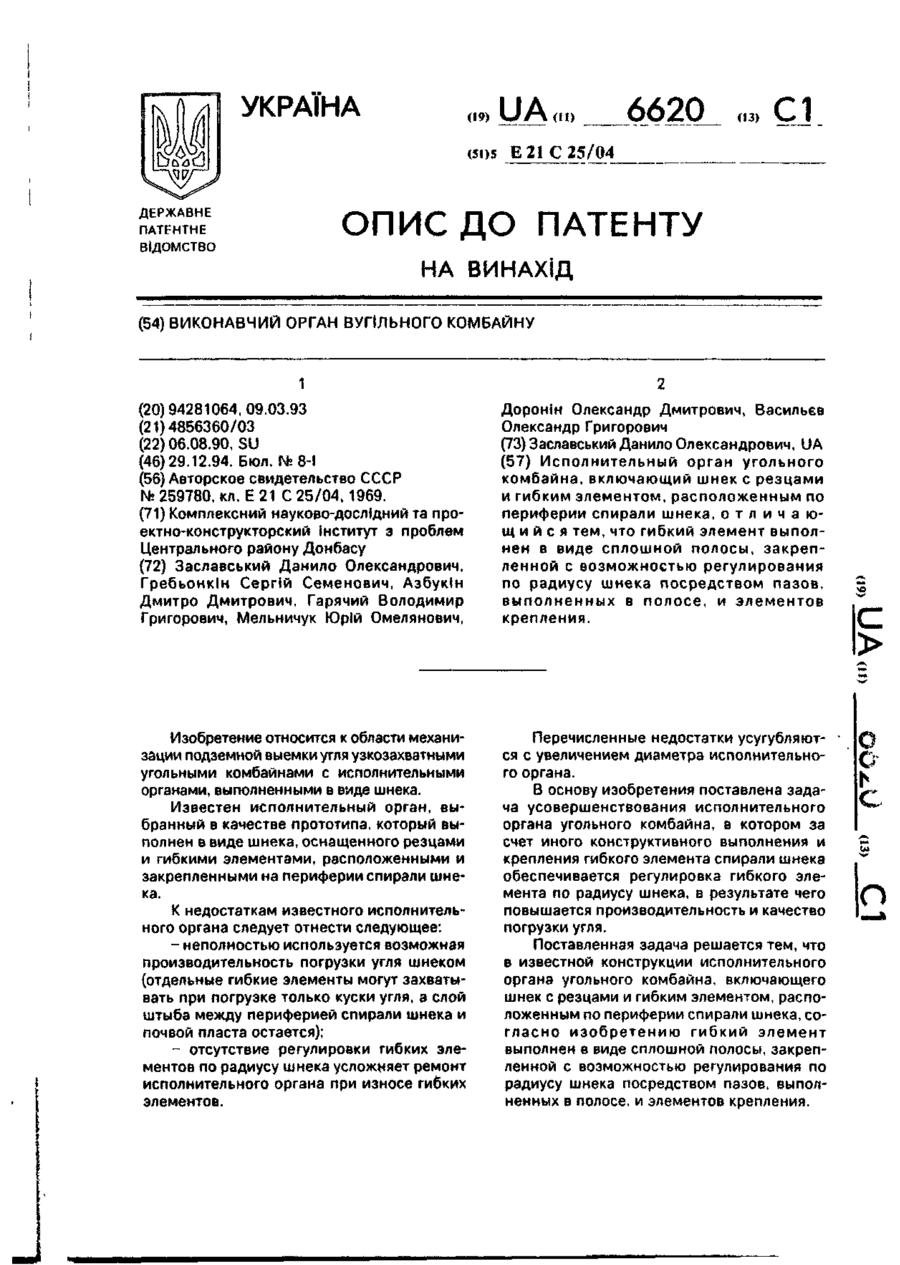

Виконавчий орган вугільного комбайну

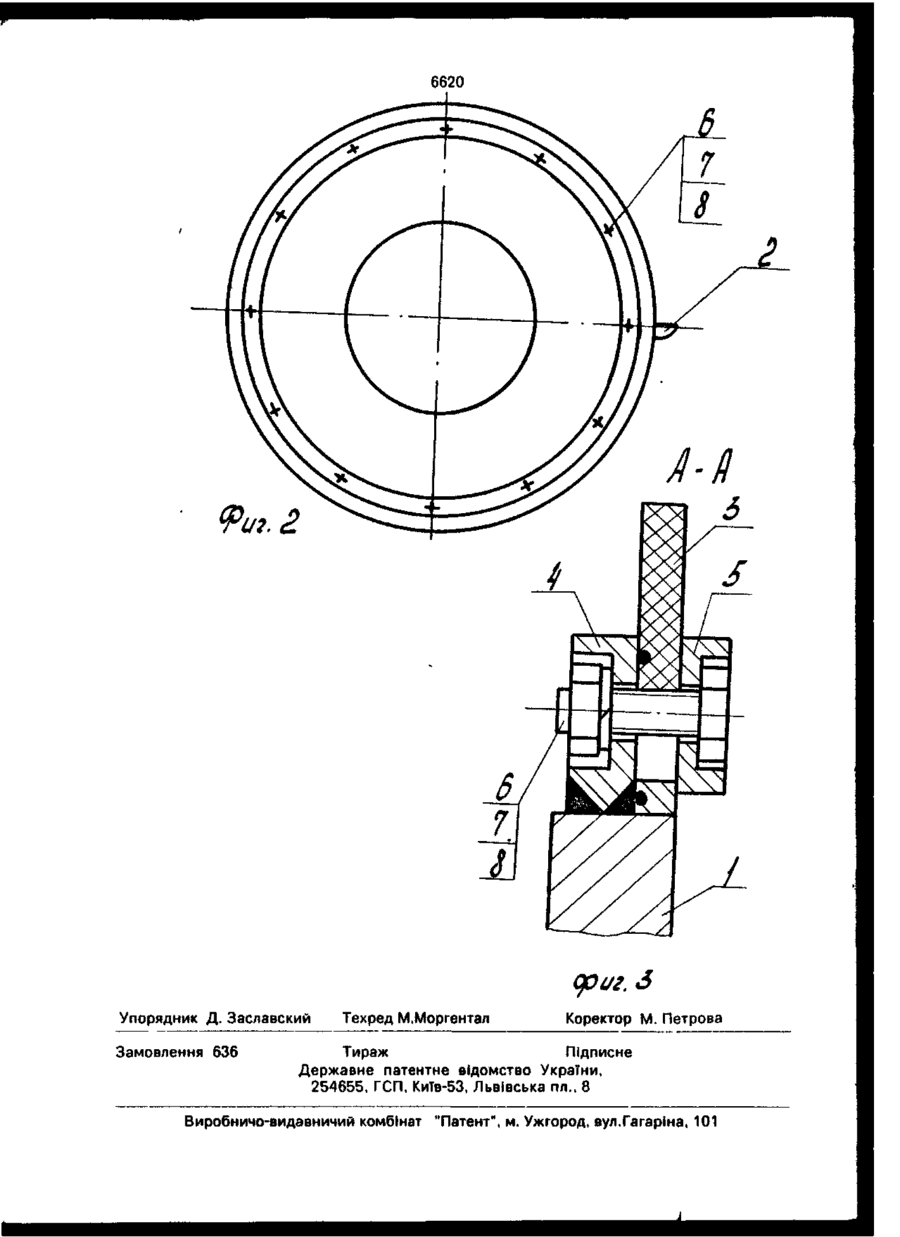

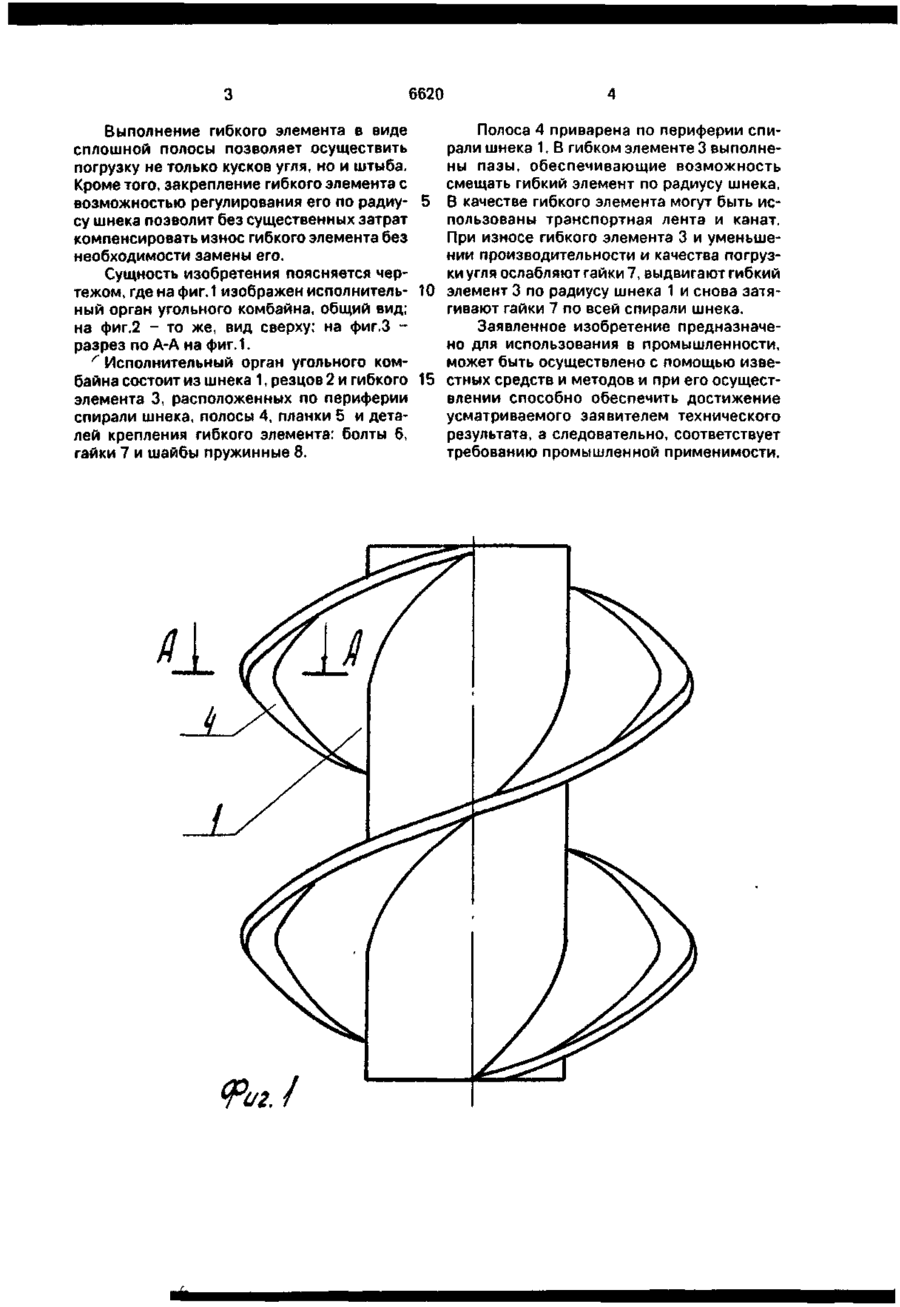

Исполнительный орган угольного комбайна, включающий шнек с резцами и гибким элементом, расположенным по периферии спирали шнека, о т л и ч а ю щ и й с я тем, что гибкий элемент выполнен в виде сплошной полосы, закрепленной с возможностью регулирования по радиусу шнека посредством пазов, выполненных в полосе, и элементов крепления. Изобретение относится к области механизации подземной выемки угля узкозахватными угольными комбайнами с исполнительными органами, выполненными в виде шнека. Известен исполнительный орган, выбранный в качестве прототипа, который выполнен в виде шнека, оснащенного резцами и гибкими элементами, расположенными и закрепленными на периферии спирали шнека. К недостаткам известного исполнительного органа следует отнести следующее: - неполностью используется возможная производительность погрузки угля шнеком (отдельные гибкие элементы могут захватывать при погрузке только куски угля, а слой штыба между периферией спирали шнека и почвой пласта остается); - отсутствие регулировки гибких элементов по радиусу шнека усложняет ремонт исполнительного органа при износе гибких элементов. Перечисленные недостатки усугубляются с увеличением диаметра исполнительного органа. В основу изобретения поставлена задача усовершенствования исполнительного органа угольного комбайна, в котором за счет иного конструктивного выполнения и крепления гибкого элемента спирали шнека обеспечивается регулировка гибкого элемента по радиусу шнека, в результате чего повышается производительность и качество погрузки угля. Поставленная задача решается тем, что в известной конструкции исполнительного органа угольного комбайна, включающего шнек с резцами и гибким элементом, расположенным по периферии спирали шнека, согласно изобретению гибкий элемент выполнен в виде сплошной полосы, закрепленной с возможностью регулирования по радиусу шнека посредством пазов, выполненных в полосе, и элементов крепления. с 6620 Выполнение гибкого элемента в виде сплошной полосы позволяет осуществить погрузку не только кусков угля, но и штыба. Кроме того, закрепление гибкого элемента с возможностью регулирования его по радиу- 5 су шнека позволит без существенных затрат компенсировать износ гибкого элемента без необходимости замены его. Сущность изобретения поясняется чертежом, где на фиг. 1 изображен исполнитель- 10 ный орган угольного комбайна, общий вид; на фиг.2 - то же, вид сверху; на фиг.З разрез по А-А на фиг.1. г Исполнительный орган угольного комбайна состоит из шнека 1, резцов 2 и гибкого 15 элемента 3, расположенных по периферии спирали шнека, полосы 4, планки 5 и деталей крепления гибкого элемента: болты 6, гайки 7 и шайбы пружинные 8. Полоса 4 приварена по периферии спирали шнека 1. В гибком элементе 3 выполнены пазы, обеспечивающие возможность смещать гибкий элемент по радиусу шнека. В качестве гибкого элемента могут быть использованы транспортная лента и канат. При износе гибкого элемента 3 и уменьшении производительности и качества погрузки угля ослабляют гайки 7, выдвигают гибкий элемент 3 по радиусу шнека 1 и снова затягивают гайки 7 по всей спирали шнека. Заявленное изобретение предназначено для использования в промышленности, может быть осуществлено с помощью известных средств и методов и при его осуществлении способно обеспечить достижение усматриваемого заявителем технического результата, а следовательно, соответствует требованию промышленной применимости. 6620 сриг.З Упорядник Д. Заславский Замовлення 636 Техред М.Моргентал Коректор М. Петрова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
