Спосіб обмеження водопритоку в газову або нафтову свердловину

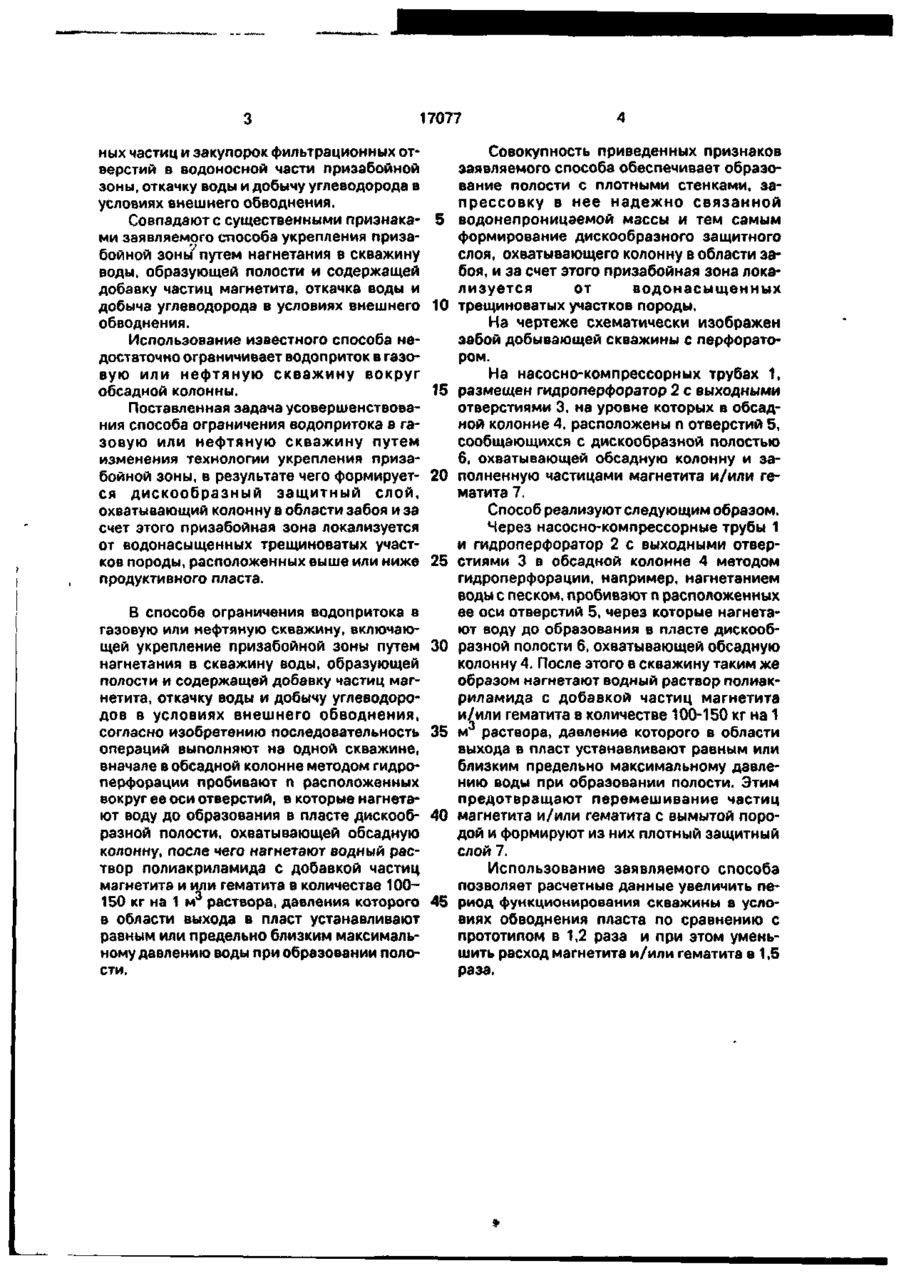

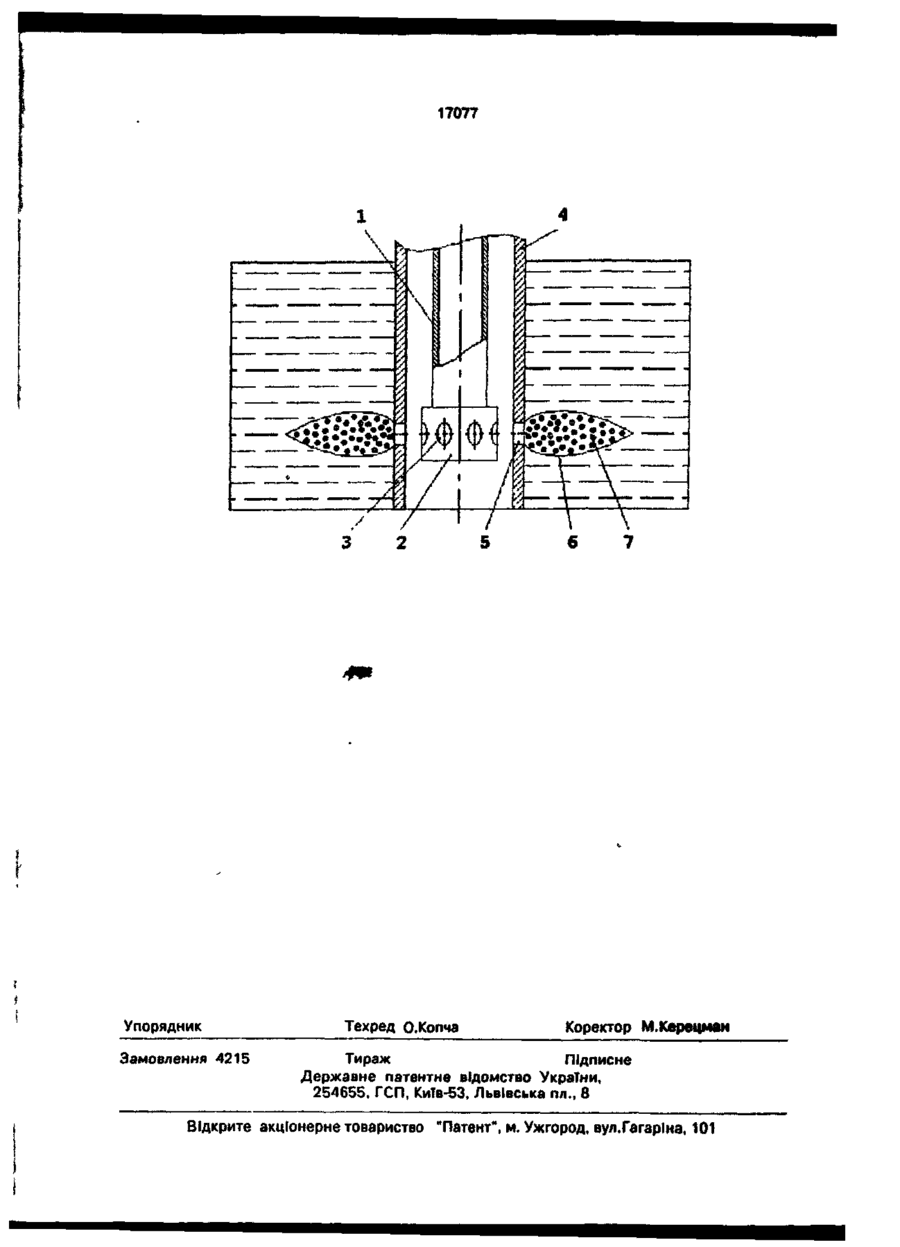

Способ ограничения водопритока в газовую или нефтяную скважину, включающий укрепление призабойной зоны путем нагнетания в скважину воды, образующей полости и содержащей добавку частиц магнетита, откачку воды и добычу углеводоро дов, в условиях внешнего обводнения, о т л и ч а ю щ и й с я тем, что последовательность операций выполняют на одной скважине вначале в обсадной колонне методом гидроперфорации пробивают п расположенных вок^ угее оси отверстий, через которые нагнетают воду до образования в пласте дискообразной полости, охватывающей обсадную колонну, после чего нагнетают водный раствор полиакриламида с добавкоГ4 частиц магнетита и/или гематита в количестве 100-150 кг на 1 м 3 раствора, давление которого в области выхода в пласт устанавливают равным или предельно близким максимальному давлению воды при образовании полости. Изобретение относится к нефтегазовой промышленности и может быть использовано при добыче углеводородов. воды, откачка воды и добыча нефти в условиях внешнего обводнения. Использование известного способа недостаточно ограничивает водоприток в нефтяную скважину вокруг обсадной колонны. Известен способ ограничения водопритока в газовую или нефтяную скважину (авт.св. N 1471634, кл. Е 21 В 43/00), вы= бранный а качестве прототипа, включающий укрепление призабойной зоны путем нагнетания во внешнюю нагнетательную скважину воды, образующей полости, и содержащей добавку частиц магнетита в количестве не менее 16% от ее объема, опускания в газовую или нефтяную скважину магнита на время концентрации магнит Известен способ ограничения водопритока в нефтяную скважину (патент СССР № 1804551, кл. Е 21 И 43/00), влекущего с сбой песчаную массу, включающий укрепления призабойной зоны путем нагнетания воды до подъема и стабилизации капиллярного давления в призабойной зоне, откачку воды и добычу нефти в условиях внешнего обводнения. Совпадают с существенными признаками заявляемого способа укрепление призабойной зоны путем нагнетания в скважину С > ы О 17077 ных частиц и закупорок фильтрационных отверстий в водоносной части призабойной зоны, откачку воды и добычу углеводорода в условиях внешнего обводнения. Совпадают с существенными признаками заявляемого способа укрепления призабойной зоньґ путем нагнетания в скважину воды, образующей полости и содержащей добавку частиц магнетита, откачка воды и добыча углеводорода в условиях внешнего обводнения. Использование известного способа недостаточно ограничивает водоприток в газовую или нефтяную скважину вокруг обсадной колонны. Поставленная задача усовершенствования способа ограничения водопритока в газовую или нефтяную скважину путем изменения технологии укрепления призабойной зоны, в результате чего формируется дискообразный защитный слой, охватывающий колонну в области забоя и за счет этого призабойная зона локализуется от водонасыщенных трещиноватых участков породы, расположенных выше или ниже продуктивного пласта. В способе ограничения водопритока в газовую или нефтяную скважину, включающей укрепление призабойной зоны путем нагнетания в скважину воды, образующей полости и содержащей добавку частиц магнетита, откачку воды и добычу углеводородов в условиях внешнего обводнения, согласно изобретению последовательность операций выполняют на одной скважине, вначале в обсадной колонне методом гидроперфорации пробивают п расположенных вокруг ее оси отверстий, в которые нагнетают воду до образования в пласте дискообразной полости, охватывающей обсадную колонну, после чего нагнетают водный раствор полиакриламида с добавкой частиц магнетита и или гематита в количестве 100— 150 кг на 1 м 3 раствора, давления которого в области выхода в пласт устанавливают равным или предельно близким максимальному давлению воды при образовании полости. 5 10 15 20 25 30 35 40 45 Совокупность приведенных признаков заявляемого способа обеспечивает образование полости с плотными стенками, запрессовку в нее надежно связанной водонепроницаемой массы и тем самым формирование дискообразного защитного слоя, охватывающего колонну в области забоя, и за счет этого призабойная зона локализуется от водонасыщенных трещиноватых участков породы. На чертеже схематически изображен забой добывающей скважины с перфоратором. На насосно-компрессорных трубах 1, размещен гидроперфоратор 2 с выходными отверстиями 3, на уровне которых в обсадной колонне 4, расположены п отверстий 5, сообщающихся с дискообразной полостью 6, охватывающей обсадную колонну и заполненную частицами магнетита и/или гематита 7. Способ реализуют следующим образом. Через насосно-компрессорные трубы 1 и гидроперфоратор 2 с выходными отверстиями 3 в обсадной колонне 4 методом гидроперфорации, например, нагнетанием воды с песком, пробивают п расположенных ее оси отверстий 5, через которые нагнетают воду до образования в пласте дискообразной полости 6, охватывающей обсадную колонну 4. После этого в скважину таким же образом нагнетают водный раствор полиакриламида с добавкой частиц магнетита и/или гематита в количестве 100-150 кг на 1 м раствора, давление которого в области выхода в пласт устанавливают равным или близким предельно максимальному давлению воды при образовании полости. Этим предотвращают перемешивание частиц магнетита и/или гематита с вымытой породой и формируют из них плотный защитный слой 7. Использование заявляемого способа позволяет расчетные данные увеличить период функционирования скважины в условиях обводнения пласта по сравнению с прототипом в 1,2 раза и при этом уменьшить расход магнетита и/или гематита в 1,5 раза. 17077 Упорядник Замовлення 4215 Техред О.Копча Коректор М.Керецман Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
