Гірничопрохідницький комбайн

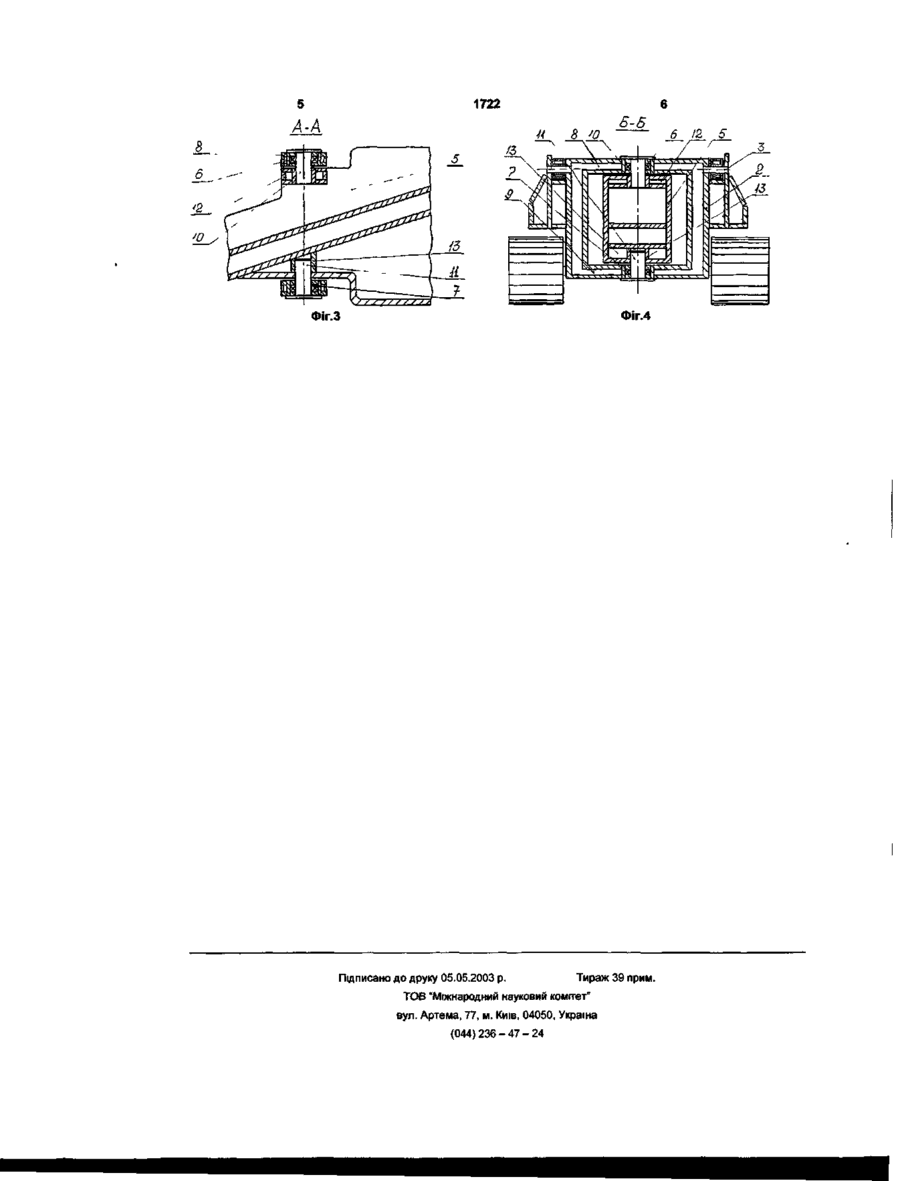

Гірничопрохідницький комбайн, що містить навантажувальний пристрій з центрально розміщеним конвеєром, стрілоподібний виконавчий орган з поворотною туреллю, верхня та нижня шарнірні опори якої встановлені над і під конвеєром, а також раму комбайна, виконану в поперечному перерізі у вигляді замкнутого порталу, який відрізняється тим, що рама й конвеєр комбайна виконані у вигляді спільної конструкції, при цьому борти конвеєра жорстко зв'язані між собою верхньою поперечкою рами у місці з'єднання з поворотною туреллю, а шарнірні опори розташовані над і під рамою комбайна, причому верхня шарнірна опора розміщена безпосередньо над верхньою поперечкою рами. Корисна модель належить до гірничої промисловості, а саме, до прохідницьких комбайнів із стріловидним виконавчим органом. Відомий гірничопрохідницький комбайн із стріловидним виконавчим органом , встановленим на поворотній турелі, яка закріплена на рамі комбайна, за допомогою шарнірної опори, розміщеної над конвеєром на П-подібному стояку (Базер Я.І. та ін. Проходческие комбайны, М., Недра, 1974, с.81, рис.53; с.92, рис.61; с 107, рис.76). Недоліком конструкції аналога є необхідність застосовування шарнірного з'єднання значного діаметра тому, що шарнірне з'єднання повинно мати мінімальну висоту, щоб не перешкоджати переміщенню породи жолобом конвеєра й при тому забезпечити мінімальні габарити за висотою самого комбайна. При такому виконанні конструкції важко забезпечити необхідну міцність та жорсткість вузла підвіски виконавчого органа до рами комбайна. Відомий гірничопрохідницький комбайн, в якому шарнірна опора поворотної турелі виконавчого органа комбайна розміщена під конвеєром (Базер Я.І. та інш. Проходческие комбайны, М., Недра, 1974, с.174, рис.114,118). Недоліком конструкції аналога також є необхідність використовування шарнірного з'єднання значного діаметра й мінімальної висоти. При цьому важко забезпечити мінімальними кут підйому конвеєра, висоту й ширину комбайна. Найбільш близьким до пропонованої корисної моделі за технічною сутністю та результатом, що досягається, є прийнятий за прототип гірничопрохідницький комбайн (див. патент Російської Федерації №2069747, кл. Е21С 27/24, опубл. 22.11.96, бюл. №33), що має навантажувальний пристрій з центрально розміщеним конвеєром, раму комбайна та стріловидний виконавчий орган з поворотною туреллю, верхня й нижня шарнірні опори якої встановлені над і під конвеєром, при тому рама комбайна в поперечному перерізі виконана у вигляді замкнутого порталу, вертикальні стояки якого жорстко зв'язані між собою поперечками, розташованими над і під конвеєром, а в середній частині поперечок розміщені шарнірні опори поворотної турелі з порожнистими осями, в яких встановлені шипи, що зв'язують турель з рамою комбайна. При цьому шарнірна опора розташована у винесеному в бік виконавчого органа кронштейні, який жорстко зв'язаний з верхньою поперечкою порталу. Недоліками такої конструкції є мінімальний розмір за висотою замкнутого поперечного перерізу рами комбайна в місці розміщення шарнірних опор, а також консольне розташування шарнірних опор поворотної турелі відносно бічних "^ ^ ^ $2 """ CN| CM Is*» ^™ ^ ^ ^f «Ь ^^ 5Г ^-* 1722 вертикальних стояків з верхньою поперечкою, що утворюють портал, який є найбільш жорстким відрізком рами Вказані недоліки знижують жорсткість і МІЦНІСТЬ як самої рами комбайна, так і вузла ПІДВІСКИ виконавчого органа Крім того, винесення шарнірних опор поворотної турелі відносно порталу веде до збільшення габаритних розмірів за довжиною вузла ПІДВІСКИ та комбайна в цілому, що вкрай небажано у стиснених умовах гірничих виробок, збільшення розмірів та ваги рами комбайна, що в кінцевому результаті призводить до росту металомісткості комбайна, а значить і його подорожчанню Враховуючи необхідність підвищення жорсткості та МІЦНОСТІ вузла ПІДВІСКИ виконавчого органа комбайна, а також зниження габаритних розмірів і металомісткості самого конвеєра, здешевлення гірничої техніки, вказані недоліки є вагомими В основу корисної моделі поставлена задача у гірничопрохідницькому комбайні, шляхом зміни конструкції вузла ПІДВІСКИ виконавчого органа до рами комбайна, забезпечити підвищення жорсткості та МІЦНОСТІ ЦЬОГО вузла, зниження габаритних розмірів і металомісткості комбайна за рахунок суміщення функцій і раціонального розміщення окремих його вузлів Поставлена задача вирішується наступним чином У гірничопрохідницькому комбайні, що містить навантажувальний пристрій з центрально розміщеним конвеєром, стршовидний виконавчий орган з поворотною туреллю, верхня і нижня шарнірні опори якої встановлені над і під конвеєром, а також раму комбайна, виконану в поперечному перерізі у виді замкнутого порталу, згідно з корисною моделлю, рама й конвеєр комбайна виконані у виді єдиної конструкції, при цьому борта конвеєра жорстко зв'язані між собою верхньою поперечкою рами у МІСЦІ з'єднання з поворотною туреллю, а шарнірні опори розташовані над і під рамою комбайна, причому верхня шарнірна опора розміщена безпосередньо над верхньою поперечкою рами Розміщення верхньої шарнірної опори поворотної турелі безпосередньо над верхньою поперечкою рами комбайна дозволяє виконати останню жорсткою й міцною, а також звільнити простір для розміщення інших функціонально необхідних вузлів комбайна З'єднання бортів конвеєра з верхньою поперечкою і рамою у МІСЦІ установлення опор поворотної турелі, дозволяє конвеєру, крім основних функцій, виконувати функції несучої конструкції рами комбайна Таким чином, запропонована конструкція має в порівнянні з відомими більшу жорсткість і МІЦНІСТЬ при зниженні габаритних розмірів і металомісткості комбайна в цілому Зменшується трудомісткість монтажно-демонтажних робіт у шахті на МІСЦІ застосування комбайна На фіг 1 і 2 зображені вид збоку і вид зверху на гірничопрохідницький комбайн На фіг 3 - розріз А-А на фіг 2 На фіг 4 - розріз Б-Б на фіг 2 Гірничопрохідницький комбайн містить виконавчий орган 1, зв'язаний з поворотною туреллю 2 через шарнір 3 і гідроциліндри 4 Поворотна турель 2 зв'язана з рамою 5 комбайна співвісними шарнірними опорами 6 і 7 Опори 6 і 7 установлені в поперечках 8 і 9 поворотної турелі 2 Поперечки 8 і 9 розміщені ВІДПОВІДНО над і під рамою 5 комбайна Шарнірні опори 6 і 7 осями 10 і 11 з'єднуються ВІДПОВІДНО з верхньою поперечкою 12 і нижньою опорою 13 рами 5 комбайна Нерухома частина конвеєра 14 жорстко зв'язана з рамою комбайна 5 Під час роботи комбайна виконавчий орган 1, з'єднаний з поворотною туреллю 2 через шарнір З, та гідроциліндри 4 може підніматися у вертикальній площині, а відносно шарнірних опор в таї повертатися у горизонтальній площині При цьому коронками, що обертаються, із встановленими в них різцями виконується руйнування породного вибою, і всі ЗОВНІШНІ навантаження від виконавчого органа через поворотну турель 2 та СПІВВІСНІ шарнірні опори 6 і 7 передаються безпосередньо на найбільш міцну портальну частину рами 5 комбайна, суміщену з конвеєром 14 4J ФІГ.1 Фіг.4 Фіг.З Підписано до друку 05.05.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
