Електромагнітний шків залізовідокремлювача

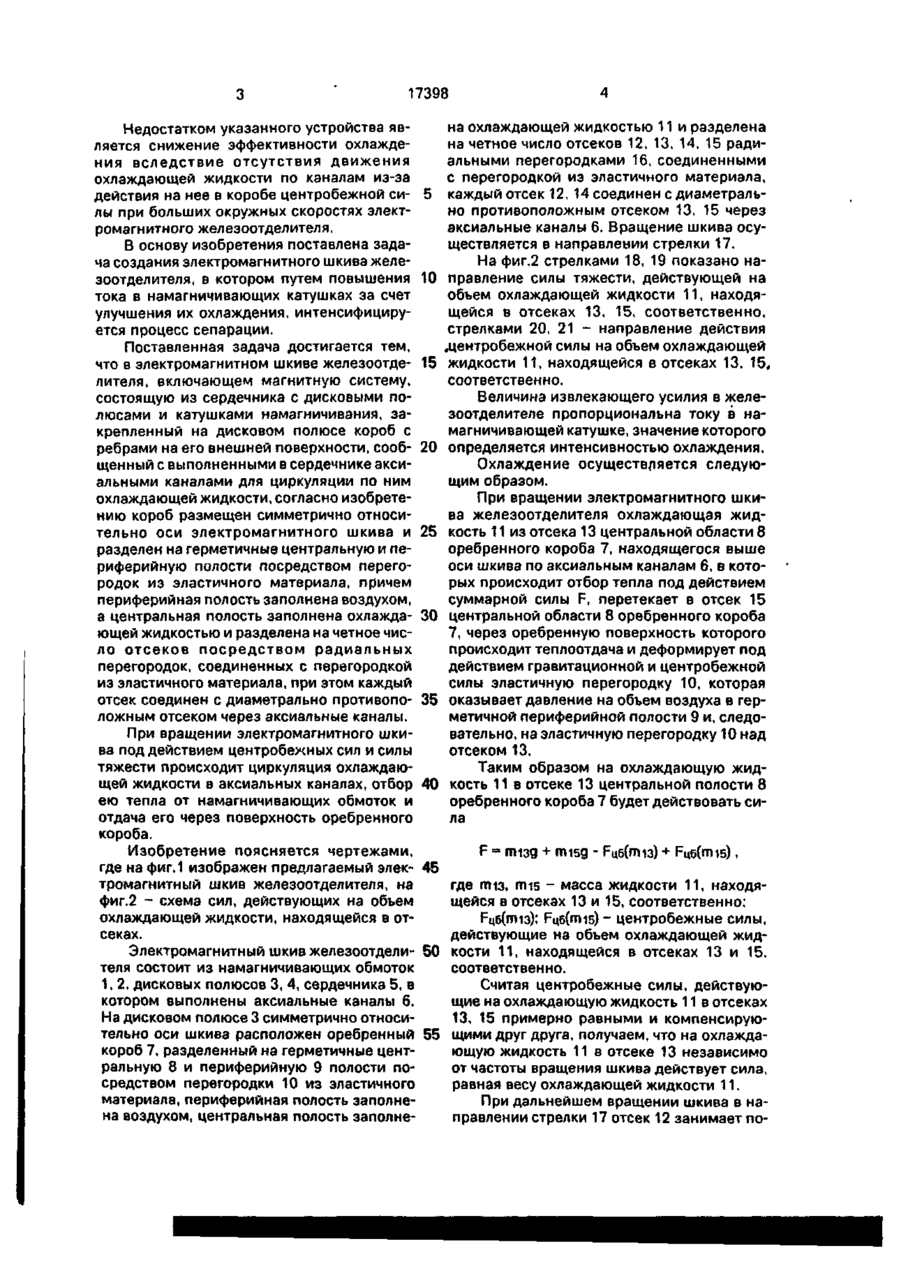

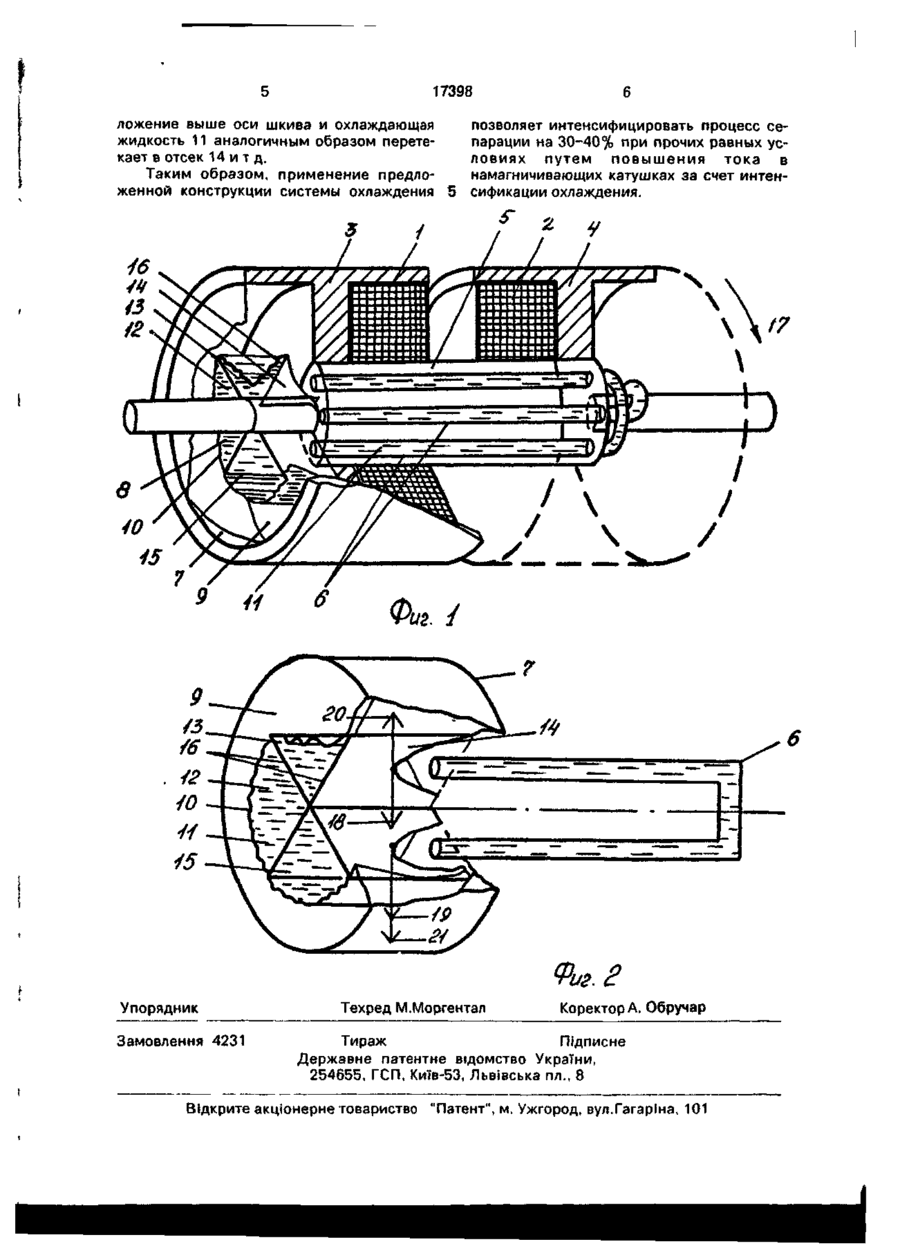

Электромагнитный шкив железоотделителя, включающий магнитную систему, состоящую из сердечника с дисковыми полюсами и катушками намагничивания, закрепленный на дисковом полюсе короб с ребрами на его внешней поверхности, сооб щенный с выполненными в сердечнике аксиальными каналами для циркуляции по ним охлаждающей жидкости, о т л и ч а ю щ и й с я тем, что короб размещен симметрично относительно оси электромагнитного шкива и разделен на герметичные центральную и периферийную полости посредством перегородок из эластичного материала, причем периферийная полость заполнена воздухом, а центральная полость заполнена охлаждающей жидкостью и разделена на четное число отсеков посредством радиальных перегородок, соединенных с перегородкой из эластичного материала, при этом каждый отсек соединен с диаметрально противоположным отсеком через аксиальные каналы. Изобретение относится к горной промышленности и может быть использовано для извлечения ферромагнитных тел из угля, песка и других сыпучих материалов в угольной и горнообогатительной промышленности, энергетике, черной и цветной металлургии. Известен шкивной электромагнитный железоотделитель с двухполюсной магнитной системой, состоящей из дисковых полосок и сердечника с насаженными на него намагничивающими катушками (Сумцов В.Ф Электромагнитные железоотделители. М м Машиностроение, 1978, с.34-40). Недостатком указанного электромагнитного шкивного железоотделителя является низкая эффективность его работы вследствие плохого теплоотвода. В результате мощности, потребляемые катушками существующих сепараторов, сравнительно велики (Ш 65-63-2000 Вт, Ш 100-80-4000 Вт, Ш 140-100-7000 Вт) при сравнительно невысоких значениях намагничивающего тока, а следовательно, и МДС катушки. Наиболее близким по технической сущности (прототипом) является электромагнитный шкив железоотделителя с двухполюсной магнитной системой, снабженный двумя оребренными коробами, установленными на дисковых полюсах симметрично оси шкива и соединенные между собой двумя группами аксиальных каналов (авт. св. РФ N 17867, 1992). 2 С > 00 17398 на охлаждающей жидкостью 11 и разделена Недостатком указанного устройства явна четное число отсеков 12, 13, 14, 15 радиляется снижение эффективности охлаждеальными перегородками 16, соединенными ния вследствие отсутствия движения с перегородкой из эластичного материала, охлаждающей жидкости по каналам из-за действия на нее в коробе центробежной си- 5 каждый отсек 12,14 соединен с диаметрально противоположным отсеком 13, 15 через лы при больших окружных скоростях электаксиальные каналы 6. Вращение шкива осуромагнитного железоотделителя. ществляется в направлении стрелки 17. В основу изобретения поставлена задаНа фиг.2 стрелками 18, 19 показано нача создания электромагнитного шкива железоотделителя, в котором путем повышения 10 правление силы тяжести, действующей на объем охлаждающей жидкости 11, находятока в намагничивающих катушках за счет щейся в отсеках 13, 15, соответственно, улучшения их охлаждения, интенсифицирустрелками 20, 21 - направление действия ется процесс сепарации. «центробежной силы на объем охлаждающей Поставленная задача достигается тем, что в электромагнитном шкиве железоотде- 15 жидкости 11, находящейся в отсеках 13. 15, соответственно. лителя, включающем магнитную систему, состоящую из сердечника с дисковыми поВеличина извлекающего усилия в желелюсами и катушками намагничивания, зазоотделителе пропорциональна току в накрепленный на дисковом полюсе короб с магничивающей катушке, значение которого ребрами на его внешней поверхности, сооб- 20 определяется интенсивностью охлаждения. щенный с выполненными в сердечнике аксиОхлаждение осуществляется следуюальными каналами для циркуляции по ним щим образом. охлаждающей жидкости, согласно изобретеПри вращении электромагнитного шкинию короб размещен симметрично относива железоотделителя охлаждающая жидтельно оси электромагнитного шкива и 25 кость 11 из отсека 13 центральной области 8 разделен на герметичные центральную и пеоребренного короба 7, находящегося выше риферийную полости посредством перегооси шкива по аксиальным каналам 6, в котородок из эластичного материала, причем рых происходит отбор тепла под действием периферийная полость заполнена воздухом, суммарной силы F, перетекает в отсек 15 а центральная полость заполнена охлажда- 30 центральной области 8 оребренного короба ющей жидкостью и разделена на четное чис7, через оребренную поверхность которого ло отсеков посредством радиальных происходит теплоотдача и деформирует под перегородок, соединенных с перегородкой действием гравитационной и центробежной из эластичного материала, при этом каждый силы эластичную перегородку 10, которая отсек соединен с диаметрально противопо- 35 оказывает давление на объем воздуха в герложным отсеком через аксиальные каналы. метичной периферийной полости 9 и, следоПри вращении электромагнитного шкивательно, на эластичную перегородку 10 над ва под действием центробежных сил и силы отсеком 13. тяжести происходит циркуляция охлаждаюТаким образом на охлаждающую жидщей жидкости в аксиальных каналах, отбор 40 кость 11 в отсеке 13 центральной полости 8 ею тепла от намагничивающих обмоток и оребренного короба 7 будет действовать сиотдача его через поверхность оребренного ла короба. Изобретение поясняется чертежами, где на фиг.1 изображен предлагаемый элек- 45 тромагнитный шкив железоотделителя, на где т і з , mis - масса жидкости 11, находяфиг.2 - схема сил, действующих на объем щейся в отсеках 13 и 15, соответственно; охлаждающей жидкости, находящейся в отРцб(тіз); Fq6(mi5)- центробежные силы, секах. действующие на объем охлаждающей жидЭлектромагнитный шкив железоотдели- 50 кости 11, находящейся в отсеках 13 и 15, теля состоит из намагничивающих обмоток соответственно. 1, 2, дисковых полюсов 3, 4, сердечника 5, в Считая центробежные силы, действуюкотором выполнены аксиальные каналы 6. щие на охлаждающую жидкость 11 в отсеках 13, 15 примерно равными и компенсируюНа дисковом полюсе 3 симметрично относительно оси шкива расположен оребренный 55 щими друг друга, получаем, что на охлаждающую жидкость 11 в отсеке 13 независимо короб 7, разделенный на герметичные центот частоты вращения шкива действует сила, ральную 8 и периферийную 9 полости поравная весу охлаждающей жидкости 11. средством перегородки 10 из эластичного При дальнейшем вращении шкива в наматериала, периферийная полость заполнеправлении стрелки 17 отсек 12 занимает пона воздухом, центральная полость заполне 17398 ложение выше оси шкива и охлаждающая жидкость 11 аналогичным образом перетекает в отсек 14 и т д. Таким образом, применение предложенной конструкции системы охлаждения позволяет интенсифицировать процесс сепарации на 30-40% при прочих равных условиях путем повышения тока в намагничивающих катушках за счет интенсификации охлаждения. Фиг. 2 Упорядник Замовлення 4231 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
