Пристрій для навивання соленоїдів
Номер патенту: 24594
Опубліковано: 10.07.2007
Автори: Дзюра Володимир Олексійович, Казюка Ігор Євгенович, Гевко Іван Богданович
Формула / Реферат
Пристрій для навивання соленоїдів, який виконаний у вигляді оправки з приводом і притискного ролика, механізмів подачі заготовки, який відрізняється тим, що оправка по зовнішньому діаметру виконана у вигляді гвинтової канавки радіусом, рівним зовнішньому радіусу трубки соленоїда, глибиною, меншою від величини відпружинення соленоїда, а затискний елемент кінця соленоїда виконано у вигляді циліндричного пальця зовнішнім діаметром, рівним внутрішньому діаметру трубки соленоїда, а по довжині виконаний по радіусу, рівному радіусу гвинтової канавки оправки, а його кінець, який виступає з трубки соленоїда, є зрізаний по зовнішньому діаметру і жорстко закріплений до тіла оправки, яка через внутрішній шпонковий отвір жорстко встановлена на привідному валу з можливістю осьового переміщення, крім того трубка соленоїда по зовнішньому діаметру є у взаємодії з притискним роликом, по зовнішньому діаметру якого виконана гвинтова канавка радіусом, рівним зовнішньому діаметру трубки соленоїда, а глибиною, більшою від зовнішнього його радіуса, кроком, рівним кроку гвинтової канавки в оправці, причому внутрішнім діаметром притискний ролик встановлений на вісь під кутом β, рівним куту підйому гвинтової канавки соленоїда, з можливістю кругового обертання, а вісь жорстко закріплена до супорта верстата, причому на супорті верстата жорстко закріплено механізм подачі соленоїда в зону формоутворення за допомогою подавальних роликів, а притискний ролик до супорта жорстко кріпиться за допомогою тримача.
Текст

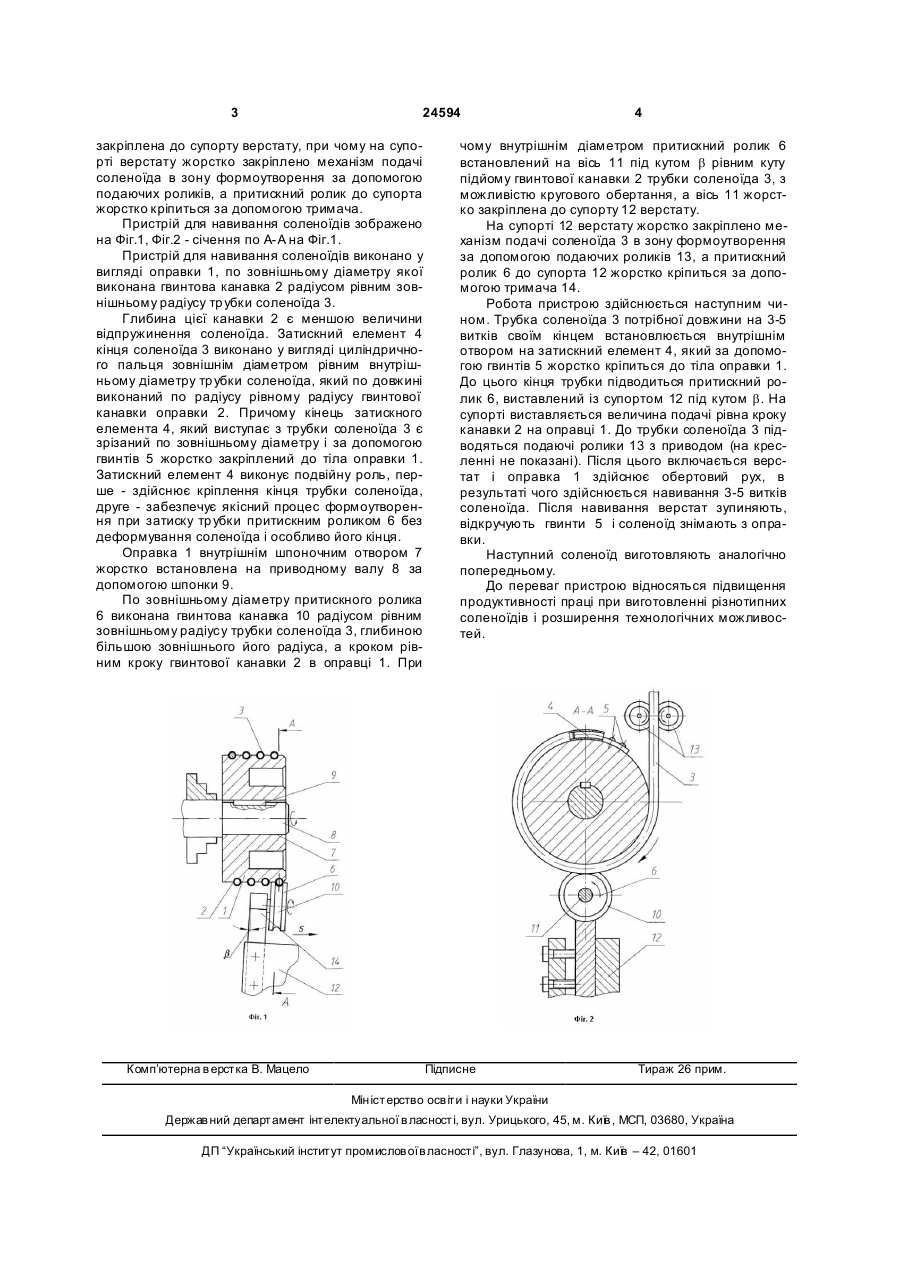

Пристрій для навивання соленоїдів, який виконаний у вигляді оправки з приводом і притискного ролика, механізмів подачі заготовки, який відрізняється тим, що оправка по зовнішньому діаметру виконана у вигляді гвинтової канавки радіусом, рівним зовнішньому радіусу тр убки соленоїда, глибиною, меншою від величини відпружинення соленоїда, а затискний елемент кінця соленоїда виконано у вигляді циліндричного пальця зовнішнім діаметром, рівним внутрішньому діаметру трубки соленоїда, а по довжині виконаний по радіусу, рівному радіусу гвинтової канавки оправки, а його кінець, який виступає з трубки со 3 24594 закріплена до супорту верстату, при чому на супорті верстату жорстко закріплено механізм подачі соленоїда в зону формоутворення за допомогою подаючих роликів, а притискний ролик до супорта жорстко кріпиться за допомогою тримача. Пристрій для навивання соленоїдів зображено на Фіг.1, Фіг.2 - січення по А-А на Фіг.1. Пристрій для навивання соленоїдів виконано у вигляді оправки 1, по зовнішньому діаметру якої виконана гвинтова канавка 2 радіусом рівним зовнішньому радіусу тр убки соленоїда 3. Глибина цієї канавки 2 є меншою величини відпружинення соленоїда. Затискний елемент 4 кінця соленоїда 3 виконано у вигляді циліндричного пальця зовнішнім діаметром рівним внутрішньому діаметру тр убки соленоїда, який по довжині виконаний по радіусу рівному радіусу гвинтової канавки оправки 2. Причому кінець затискного елемента 4, який виступає з трубки соленоїда 3 є зрізаний по зовнішньому діаметру і за допомогою гвинтів 5 жорстко закріплений до тіла оправки 1. Затискний елемент 4 виконує подвійну роль, перше - здійснює кріплення кінця трубки соленоїда, друге - забезпечує якісний процес формоутворення при затиску тр убки притискним роликом 6 без деформування соленоїда і особливо його кінця. Оправка 1 внутрішнім шпоночним отвором 7 жорстко встановлена на приводному валу 8 за допомогою шпонки 9. По зовнішньому діаметру притискного ролика 6 виконана гвинтова канавка 10 радіусом рівним зовнішньому радіусу трубки соленоїда 3, глибиною більшою зовнішнього його радіуса, а кроком рівним кроку гвинтової канавки 2 в оправці 1. При Комп’ютерна в ерстка В. Мацело 4 чому внутрішнім діаметром притискний ролик 6 встановлений на вісь 11 під кутом b рівним куту підйому гвинтової канавки 2 трубки соленоїда 3, з можливістю кругового обертання, а вісь 11 жорстко закріплена до супорту 12 верстату. На супорті 12 верстату жорстко закріплено механізм подачі соленоїда 3 в зону формоутворення за допомогою подаючих роликів 13, а притискний ролик 6 до супорта 12 жорстко кріпиться за допомогою тримача 14. Робота пристрою здійснюється наступним чином. Трубка соленоїда 3 потрібної довжини на 3-5 витків своїм кінцем встановлюється внутрішнім отвором на затискний елемент 4, який за допомогою гвинтів 5 жорстко кріпиться до тіла оправки 1. До цього кінця трубки підводиться притискний ролик 6, виставлений із супортом 12 під кутом b. На супорті виставляється величина подачі рівна кроку канавки 2 на оправці 1. До трубки соленоїда 3 підводяться подаючі ролики 13 з приводом (на кресленні не показані). Після цього включається верстат і оправка 1 здійснює обертовий рух, в результаті чого здійснюється навивання 3-5 витків соленоїда. Після навивання верстат зупиняють, відкручують гвинти 5 і соленоїд знімають з оправки. Наступний соленоїд виготовляють аналогічно попередньому. До переваг пристрою відносяться підвищення продуктивності праці при виготовленні різнотипних соленоїдів і розширення технологічниx можливостей. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
