Шків

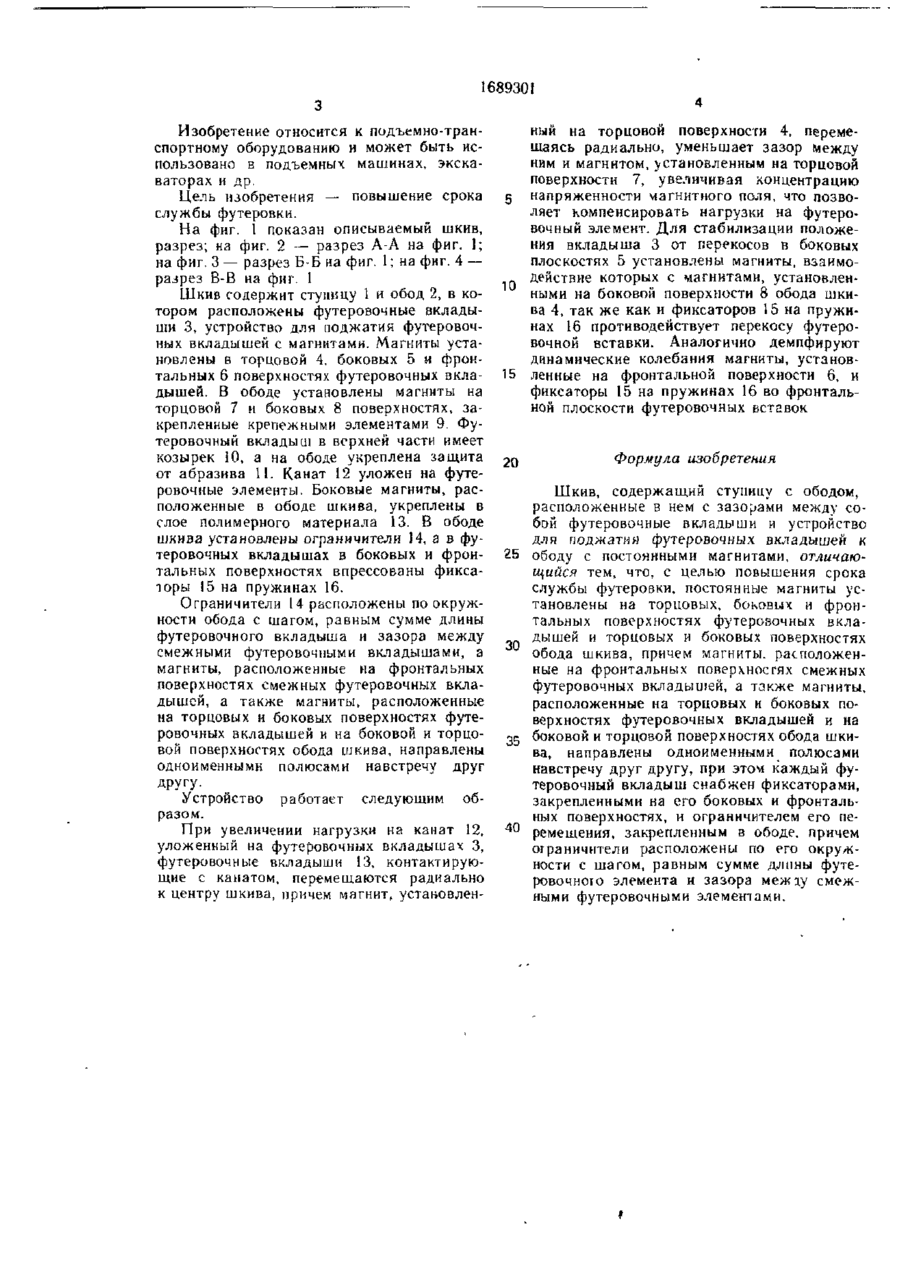

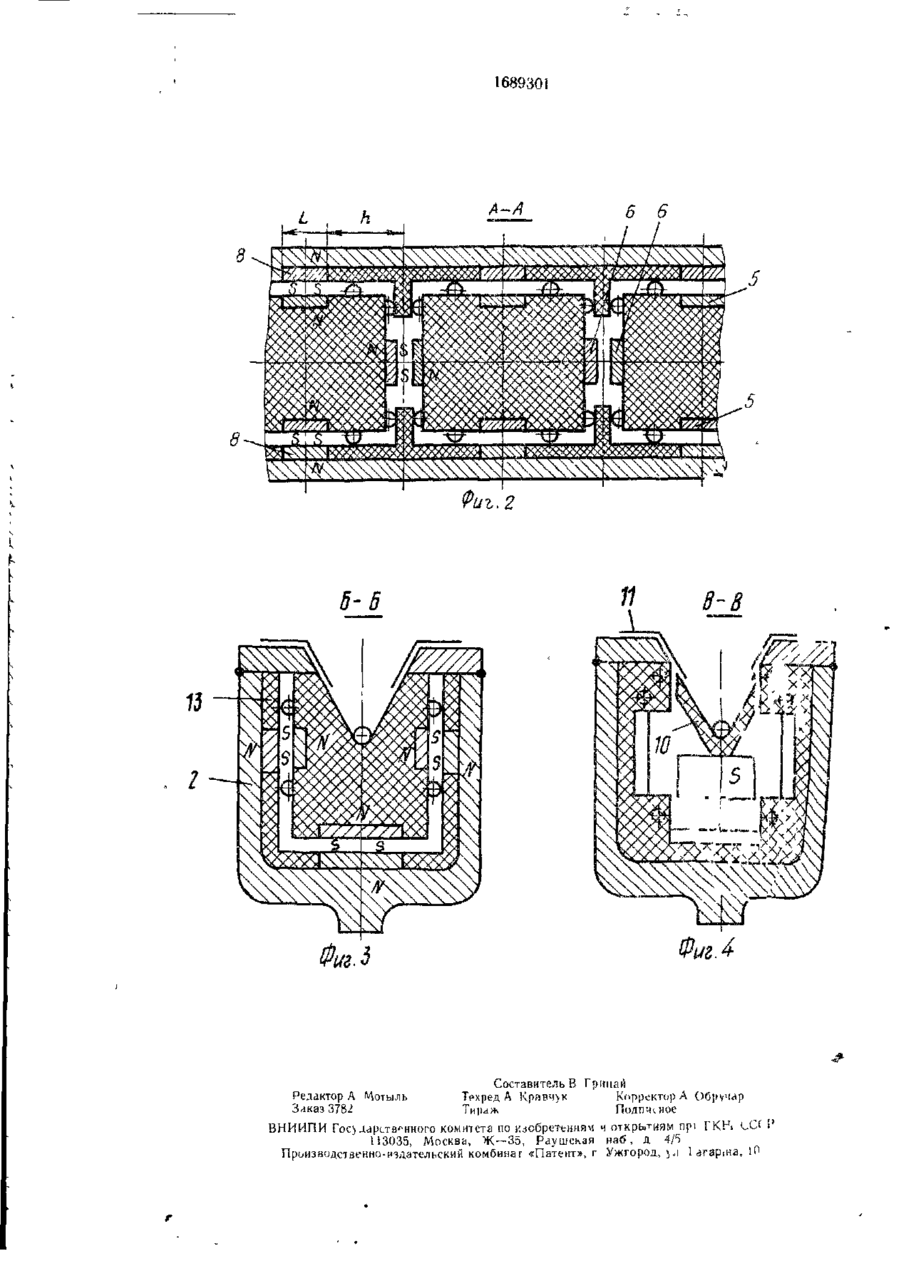

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) *• 5 В_66_О_3/08_ ГОСУДАРСТВЕННЫ*'! КОМИТЕТ по ИЗОВРЕ гениям и ОТКРЫТИЯМ ПРИ ГКНТ СССР чСИ» $p С>\) 47СЮ62/11 (2?) 06 12.89 (4t) 07.! 1.91. Б JJ\. № 41 (71) Институт геотехнической механики АН УССР (72) В И. Белобров, О. Г. Мостовой, Н А. Попов Ю. М Львовский, В. М Ивановский и М. Ф. Охримчук (53) 621 864(088.8) (56) Авторское свидетельство СССР № 1294741, кл В Ь6 D 3/08, 1985. (54) ШКИВ (57) Изобретение относится к подъемнотранспоргному оборудованию и может быть использовано в подъемных машинах, экскаваторах и др. Цель изобретения — повышение срока службы футеровки Шкив содер жкт ступицу 1 и обод 2, в котором расположены футеровочные вкладыши 3 и устройст во для поджатия футеровочных вкладышей с магнитами. Магниты установлены в торцовой 4, боковых и фронтальных поверхностях фугеровочных вкладышей В ободе установлены магниты на торцовой 7 и боковых поверхностях. В ободе шкива установлены ограничители 14, а в футеровочные вкладыши впрессованы фиксаторы 15 на пружинах 16. Ограничители 14 расположены по ободу шкива с шагом, равным сумме длины ф>теровочного вкладыша и зазора между смежными вкладышами Магниты, расположенные на фронтальных поверхностях смежных вкладышей, а также магниты, расположенные я а торцовых и боковых поверхностях футеровочных вкладышей и на боковой и торцовой поверхностях обода шкива, направлены одноименными полюсами навстречу друг л ругу 4 ил. С 15 00 со 00 Фиг < ' 168930і Изобретение относится к подъемно-транспортному оборудованию и может быть использовано в подъемных машинах, экскаваторах и др. Цель изобретения — повышение срока службы футеровки. На фиг. 1 показан описываемый шкив, разрез; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — разрез В-В на фиг. 1 Шкив содержит ступицу 1 и обод 2, в котором расположены футеровочные вкладыши 3, устройство для ноджатия футеровочных вкладышей с магнитами. Магниты установлены в торцовой 4, боковых 5 и фронтальных 6 поверхностях футеровочных вкладышей. В ободе установлены магниты на торцовой 7 и боковых 8 поверхностях, закрепленные крепежными элементами 9. Футеровочный вкладыш в верхней части имеет козырек 10, а на ободе укреплена защита от абразива 11. Канат 12 уложен на футеровочные элементы. Боковые магниты, расположенные в ободе шкива, укреплены в слое полимерного материала 13. В ободе шкива установлены ограничители 14, а в футеровочных вкладышах в боковых и фронтальных поверхностях впрессованы фиксаторы 15 на пружинах 16. Ограничители 14 расположены по окружности обода с шагом, равным сумме длины футеровочного вкладыша и зазора между смежными футеровочными вкладышами, а магниты, расположенные на фронтальных поверхностях смежных футеровочных вкладышей, а также магниты, расположенные на торцовых и боковых поверхностях футеровочных вкладышей и на боковой и торцовой поверхностях обода шкива, направлены одноименными полюсами навстречу друг Другу. Устройство работает следующим образом. При увеличении нагрузки на канат 12, уложенный на футеровочных вкладышах 3, футеровочные вкладыши 13, контактирующие с канатом, перемещаются радиально к центру шкива, причем магнит, установлен ный на торцовой поверхности 4, перемешаясь радиально, уменьшает зазор между ним и магнитом, установленным на торцовой поверхности 7, увеличивая концентрацию 5 напряженности магнитного поля, что позволяет компенсировать нагрузки на футеровочный элемент. Для стабилизации положения вкладыша 3 от перекосов в боковых плоскостях 5 установлены магниты, взаимодействие которых с магнитами, установленп ными на боковой поверхности 8 обода шкива 4, так же как и фиксаторов 15 на пружинах 16 противодействует перекосу футеровочной вставки. Аналогично демпфируют динамические колебания магниты, установ15 ленные на фронтальной поверхности 6, и фиксаторы 15 на пружинах 16 во фронтальной плоскости футеровочных вставок 20 Формула изобретения Шкив, содержащий ступицу с ободом, расположенные в нем с зазорами между собой футеровочные вкладыши и устройство для поджатия футеровочных вкладышей к 25 ободу с постоянными магнитами, отличающийся тем, что, с целью повышения срока службы футеровки, постоянные магниты установлены на торцовых, боковых и фронтальных поверхностях футеровочных вкладышей и торцовых и боковых поверхностях 30 обода шкива, причем магниты, расположенные на фронтальных поверхностях смежных футеровочных вкладышей, а также магниты, расположенные на торцовых и боковых поверхностях футеровочных вкладышей и на 35 боковой и торцовой поверхностях обода шкива, направлены одноименными полюсами навстречу друг другу, при этом каждый футеровочный вкладыш снабжен фиксаторами, закрепленными на его боковых и фронтальных поверхностях, и ограничителем его пе4 0 ремещения, закрепленным в ободе, причем ограничители расположены по его окружности с шагом, равным сумме длины футеровочного элемента и зазора между смежными футеровочными элементами. 168930і Фиг. 2 5-В Редактор А /Чотыль З^каз 3782 Составитель В Г р и 11 а й Техред А Кравччк Корректор А Тираж Подписное ВНИИПИ Госід^рі.тв'-нного комитета по изобретениям ч открытиям прі ГКНі кХЛ І' 113035, Москва, Ж — 3 5 , Раушская н а б , д 4/5 Приизнодстйенно-ичдательский комбинат «Патент», г Ужгород, \„! 1 агар.на, Ю
