Трифазна обмотка з перемиканням полюсів

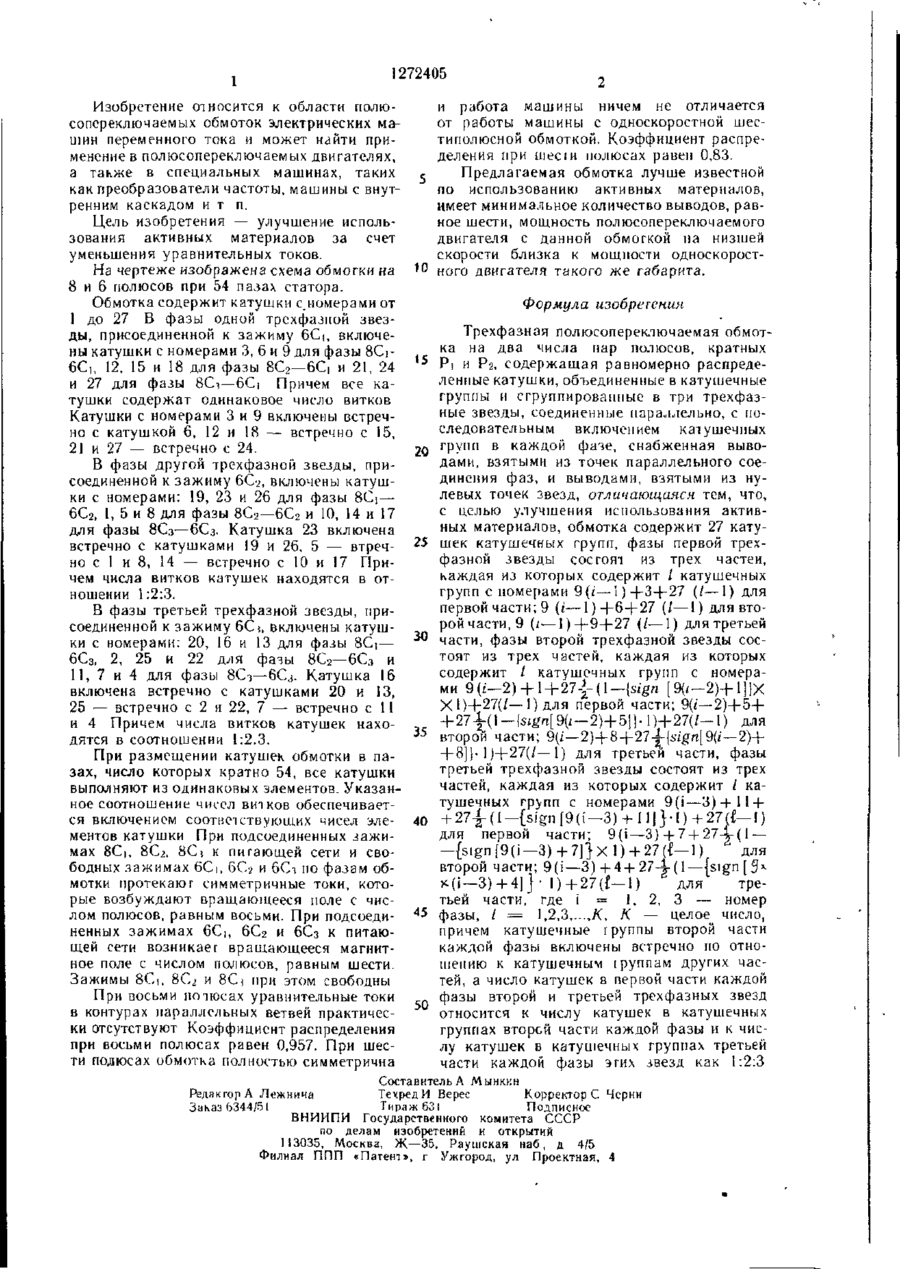

Изобретение относится к электромашиностроению и может найти применение в преобразователях частоты и машинах переменного тока. Цель изобретения — улучшение использования активных материалов Обмотка выполнена на два числа пар полюсов Pi и р2, содержит равномерно распределенные катушки, объединенные в катушечные 23 24 25 26 27 f 2 5 5 6 7 9 70//72 73 74 75 76 17 78 7P2O 21 8 ГО о 0 00 0 6Сг 6Сг ВС3БСЪ 8Сг •? . 1 1272405 Изобретение относится к области полюсопсреключаемых обмоток электрических машин переменного тока и может найти применение в полюсопереключаемых двигателях, а также в специальных машинах, таких как преобразователи частоты, машины с внутренним каскадом и т п. Цель изобретения — улучшение использования активных материалов за счет уменьшения уравнительных токов. На чертеже изображена схема обмогки на 8 и 6 полюсов при 54 пазах статора. Обмотка содержит катушки с_номерами от 1 до 27 В фазы одной трехфазной звезды, присоединенной к зажиму 6CS, включены катушки с номерами 3, 6 и 9 для фазы 8Ci6С,, 12, 15 и 18 для фазы 8С2—6С, и 21, 24 и 27 для фазы 8Сч—6С| Причем все катушки содержат одинаковое число витков Катушки с номерами 3 и 9 включены встречно с катушкой б, 12 и 18 — встречно с 15, 21 и 27 — встречно с 24. В фазы другой трехфазной звезды, присоединенной к зажиму 6С2, включены катушки с номерами: 19, 23 и 26 для фазы 8Ci — 6С2, 1, 5 и 8 для фазы 8С 2 —6С 2 и 10, 14 и 17 для фазы 8Сз—6Сз. Катушка 23 включена встречно с катушками 19 и 26, 5 — втречно с 1 и 8, 14 — встречно с 10 и 17 Причем числа витков катушек находятся в отношении 1:2:3. В фазы третьей трехфазной звезды, присоединенной к зажиму 6Ci, включены катушки с номерами: 20, 16 и 13 для фазы 8С,— 6С3, 2, 25 и 22 для фазы 8С2—6Сз и 11, 7 и 4 для фазы 8С?—6С.}. Катушка 16 включена встречно с катушками 20 и 13, 25 — встречно с 2 и 22, 7 — встречно с 11 и 4 Причем числа витков катушек находятся в соотношении 1:2.3. При размещении катушек обмотки в пазах, число которых кратно 54, все катушки выполняют из одинаковых элементов. Указанное соотношение чисел витков обеспечивается включением соответствующих чисел элементов катушки При подсоединенных зажимах 8С|, 8С2, 8C) к питающей сети и свободных зажимах 6Сі, 6С? и 6Сч но фазам обмотки протекают симметричные токи, которые возбуждают вращающееся поле с числом полюсов, равным восьми. При подсоединенных зажимах 6Сі, 6С 2 и 6Сз к питающей сети возникает вращающееся магнитное поле с числом полюсов, равным шести. Зажимы 8Ci, 8Cj и 8CS при этом свободны При восьми покосах уравнительные токи в контурах параллельных ветвей практически отсутствуют Коэффициент распределения при восьми полюсах равен 0,957. При шести полюсах обмотка полностью симметрична и работа машины ничем не отличается от работы машины с односкоростной шестиполюсной обмоткой. Коэффициент распределения при шесіи полюсах равен 0,83. Предлагаемая обмотка лучше известной по использованию активных материалов, имеет минимальное количество выводов, равное шести, мощность полюсопереключаемого двигателя с данной обмоткой на низшей скорости близка к мощности односкоростного двигателя такого же габарита. Формула изобретения Трехфазная лолюсопереключаемая обмотка на два числа пар полюсов, кратных Pi и Р 2 , содержащая равномерно распределенные катушки, объединенные в катушечные группы и сгруппированные в три трехфазные звезды, соединенные параллельно, с последовательным включением катушечных групп в каждой фазе, снабженная выво20 дами, взятыми из точек параллельного соединения фаз, и выводами, взятыми из нулевых точек звезд, отличающаяся тем, что, с целью улучшения использования активных материалов, обмотка содержит 27 катушек катушечных групп, фазы первой трехфазной звезды состояв из трех частей, каждая из которых содержит / катушечных групп с номерами 9(і— Ї) + 3 + 2 7 (/—1) для первой части; 9 (/—1) + 6 + 2 7 (/—1) для второй части, 9 (/—1)+9+27 (/—1) для третьей 30 части, фазы второй трехфазной звезды состоят из трех частей, каждая из которых содержит / катушечных групп с номерами 9(і—2) + 1 + 27-£-(1—{sign [9{i—2)+1]}Х Xl)+27(/—1) для первой части; 9((—2)+5+ 2 5 35 второй части; 9(/—2)+8+27-|~(s/gn[9(i —2)+ + 8]}-1)+27(/—1) для третьей части, фазы третьей трехфазной звезды состоят из трех частей, каждая из которых содержит / катушечных групп с номерами 9(і— З) + 11 + 40 + 27-f (1 —{sign [9(і —3) + 11]} • I) + 27(£— I) для первой части; 9(і—3) + 7 + 274-(1 — -{sign [9(i— 3) + 7]} X 1) + 27 (t—\) для второй части; 9(і—3) + 4 + 27-4-(1—[sign [ S* *(> — 3) + 4 ] j - 1) 4-27(1—1) для третьей части, где і = 1, 2, 3 — номер фазы, / = 1,2,3 К", К — целое число, причем катушечные і руппы второй части каждой фазы включены встречно по отношению к катушечным іруппам других частей, а число катушек в первой части каждой фазы второй и третьей трехфазных звезд 50 относится к числу катушек в катушечных группах второй части каждой фазы и к числу катушек в катушечных группах третьей части каждой фазы этих звезд как 1:2:3 Составитель А Мынккн РедакгорА Лежнича ТехредИ Верес Корректор С Черни Заказ 6344/51 Тираж 631 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
