Пристрій для штучного осіменіння тварин

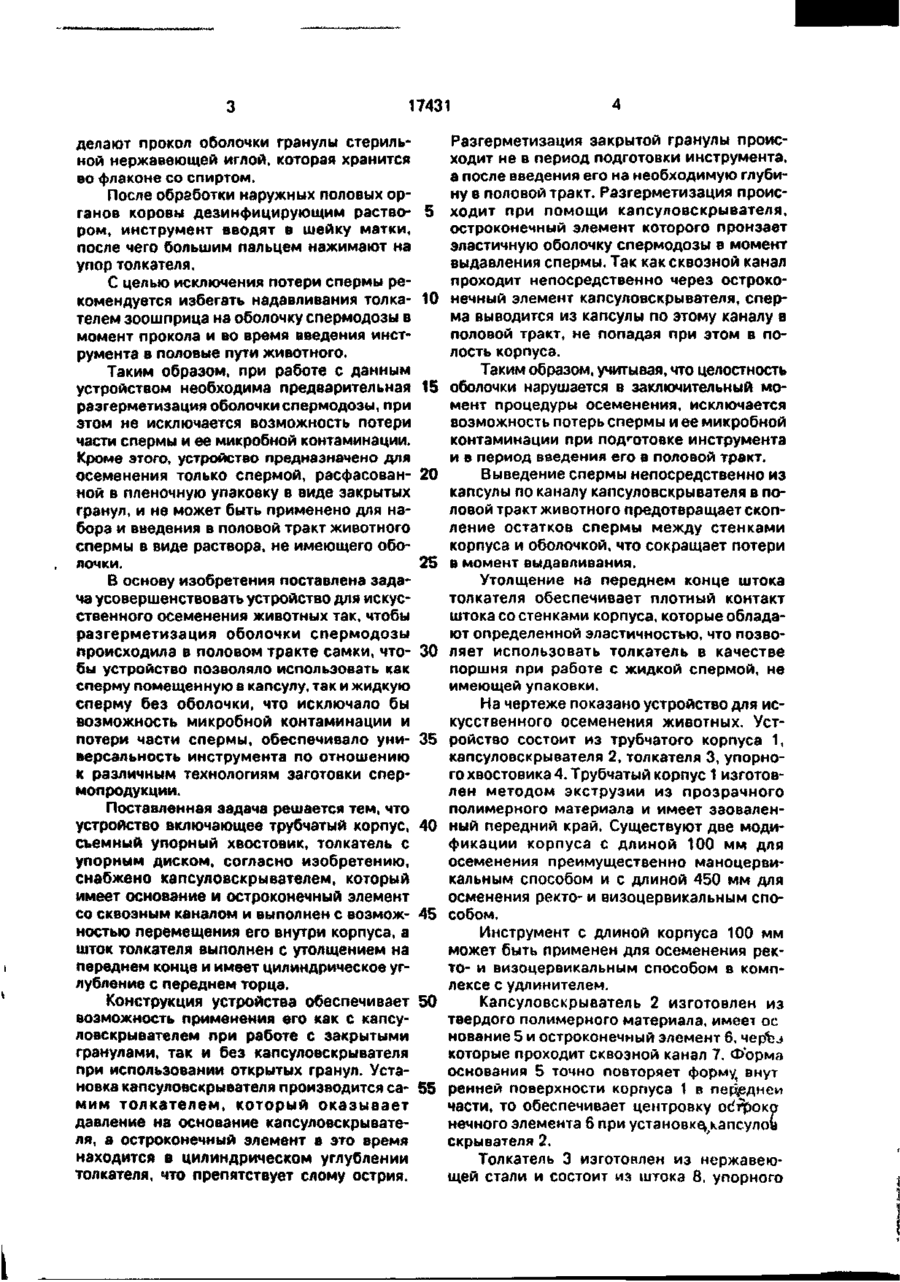

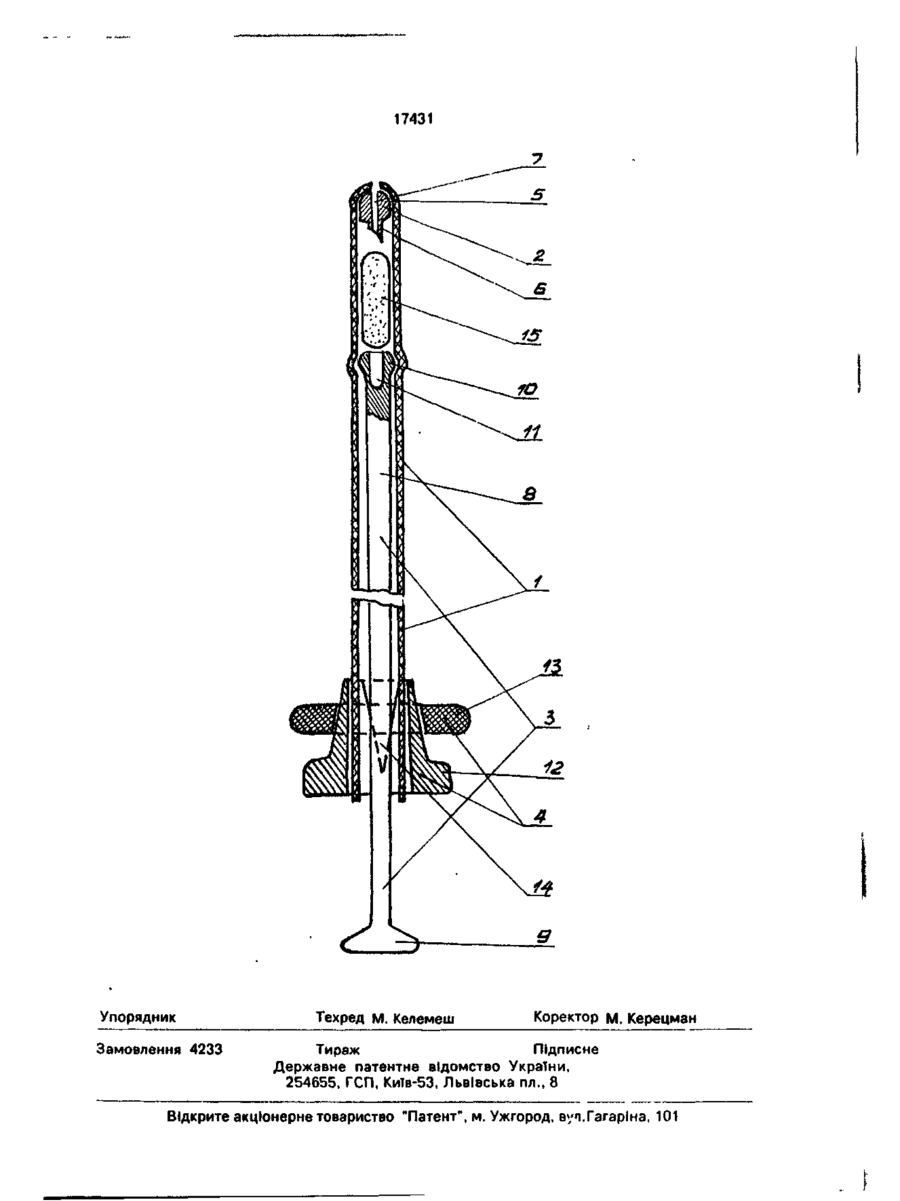

Устройство для искусственного осеменения животных, включающее трубчатый корпус, съемный упорный хвостовик, толкатель с упорным диском, о т л и ч а ю щ е е с я тем, что оно снабжено капсуловскрывателем, который имеет основание и остроконечный элемент со сквозным каналом и выполнен с возможностью перемещения его внутри корпуса, а шток толкателя выполнен с утолщением на переднем конце и цилиндрическим углублением с торца. Изобретение относится к области животноводства и может применяться для искусственного осеменения сельскохозяйственных животных. Известно устройство, включающее трубку, толкатель и кожух с внутренней полостью и выходным каналом на сферическом конце, причем внутренняя полость передней части кожуха выполнена в- виде конуса с вершиной, обращенной наружу, к торцу инструмента (авт.св. СССР № 904689). Устройство предназначено для осеменения спермой, расфасованной в так называемые соломинки или пайеты - тонкие трубки, изготовленные из жесткого полимерного материала, с подвижной пробкой. Устройство не может применяться для осеменения спермой криоконсервированной в мягких полимерных капсулах (закрытых гранулах), а также для осеменения спермой из открытых гранул, не имеющих упаковки. Известно также устройство, выбранное в качестве прототипа - зоошприц, предназ наченный для осеменения спермой в закрытых гранулах (Харьковская технология асептического взятия и криоконсервации спермы быков-производителей. Методические рекомендации. Харьков, 1990, с.41-42). Инструмент состоит из корпуса, съемного упорного хвостовика и толкателя. Корпус имеет наружное утолщение на хвостовом конце для фиксации упорного хвостовика и внутреннюю резьбу для присоединения при необходимости металлического удлинителя; на переднем конце имеется выходное отверстие. Толкателя состоит из цилиндрического стержня с упором для пальца. В рабочем положении между толкателем и внутренней поверхностью хорпуса инструмента имеется зазор, который уплотняется оболочкой гранулы при надавливании на нее толкателем в момент осеменения, что предотвращает обратное попадание спермы внутрь зоошприца. При подготовке к осеменению гранулу вкладывают в канал корпуса и досылают толкателем до упора, через выходное отверстие С > ... 17431 делают прокол оболочки гранулы стерильной нержавеющей иглой, которая хранится во флаконе со спиртом. После обработки наружных половых органов коровы дезинфицирующим раство- 5 ром, инструмент вводят в шейку матки, после чего большим пальцем нажимают на упор толкателя. С целью исключения потери спермы рекомендуется избегать надавливания толка- 10 телем зоошприца на оболочку спермодозы в момент прокола и во время введения инструмента в половые пути животного. Таким образом, при работе с данным устройством необходима предварительная 15 разгерметизация оболочки спермодозы, при этом не исключается возможность потери части спермы и ее микробной контаминации. Кроме этого, устройство предназначено для осеменения только спермой, расфасован- 20 ной в пленочную упаковку в виде закрытых гранул, и не может быть применено для набора и введения в половой тракт животного спермы в виде раствора, не имеющего оболочки. 25 В основу изобретения поставлена задача усовершенствовать устройство для искусственного осеменения животных так, чтобы разгерметизация оболочки спермодозы происходила в половом тракте самки, что- 30 бы устройство позволяло использовать как сперму помещенную в капсулу, так и жидкую сперму без оболочки, что исключало бы возможность микробной контаминации и потери части спермы, обеспечивало уни- 35 версальность инструмента по отношению к различным технологиям заготовки спермопродукции. Поставленная задача решается тем, что устройство включающее трубчатый корпус, 40 съемный упорный хвостовик, толкатель с упорным диском, согласно изобретению, снабжено капсуловскрывателем, который имеет основание и остроконечный элемент со сквозным каналом и выполнен с возмож- 45 ностью перемещения его внутри корпуса, а шток толкателя выполнен с утолщением на переднем конце и имеет цилиндрическое углубление с переднем торца. Конструкция устройства обеспечивает 50 возможность применения его как с капсуловскрывателем при работе с закрытыми гранулами, так и без капсуловскрывателя при использовании открытых гранул. Установка капсуловскрывателя производится са- 55 мим толкателем, который оказывает давление на основание капсуловскрывателя, а остроконечный элемент в это время находится в цилиндрическом углублении толкателя, что препятствует слому острия. Разгерметизация закрытой гранулы происходит не в период подготовки инструмента, а после введения его на необходимую глубину в половой тракт. Разгерметизация происходит при помощи капсуловскрывателя, остроконечный элемент которого пронзает эластичную оболочку спермодозы в момент выдавления спермы. Так как сквозной канал проходит непосредственно через остроконечный элемент капсуловскрывателя, сперма выводится из капсулы по этому каналу в половой тракт, не попадая при этом в полость корпуса. Таким образом, учитывая, что целостность оболочки нарушается в заключительный момент процедуры осеменения, исключается возможность потерь спермы и ее микробной контаминации при подготовке инструмента и в период введения его в половой тракт. Выведение спермы непосредственно из капсулы по каналу капсуловскрывателя в половой тракт животного предотвращает скопление остатков спермы между стенками корпуса и оболочкой, что сокращает потери в момент выдавливания. Утолщение на переднем конце штока толкателя обеспечивает плотный контакт штока со стенками корпуса, которые обладают определенной эластичностью, что позволяет использовать толкатель в качестве поршня при работе с жидкой спермой, не имеющей упаковки. На чертеже показано устройство для искусственного осеменения животных. Устройство состоит из трубчатого корпуса 1, капсуловскрывателя 2, толкателя 3, упорного хвостовика 4. Трубчатый корпус 1 изготовлен методом экструзии из прозрачного полимерного материала и имеет заоваленный передний край. Существуют две модификации корпуса с длиной 100 мм для осеменения преимущественно маноцервикальным способом и с длиной 450 мм для осменения ректо- и визоцервикальным способом. Инструмент с длиной корпуса 100 мм может быть применен для осеменения ректо- и визоцервикальным способом в комплексе с удлинителем. Капсуловскрыватель 2 изготовлен из твердого полимерного материала, имеет ос нование 5 и остроконечный элемент 6, чер%j которые проходит сквозной канал 7. ФЪрма основания 5 точно повторяет форму; внут ренней поверхности корпуса 1 в передней части, то обеспечивает центровку ос^гроко нечного элемента 6 при установке^капсулов скрывателя 2. Толкатель 3 изготовлен из нержавеющей стали и состоит из штока 8, упорного 17431 диска 9. Шток имеет утолщение 10, диаметр которого несколько больше диаметра канала корпуса 1, и цилиндрическое углубление с переднего торца 11. глубина которого больше длины остроконечного элемента 6. 5 Упорный хвостовик 4 состоит из конусного основания 12 и кольца 13. Конусное основание 12 выполнено с клиновидным вырезом 14. Устройство для искусственного осеменения животных работает следующим 10 образом. Стерильный инструмент извлекают из герметичной упаковки для подготовки к использованию. Для работы с закрытыми гранулами вставляют основание 5 капсуловскрывателя 2 в канал корпуса 1. Располагают 15 остроконечный элемент б в цилиндрическом углублении 11 и давят толкателем 3 на основание 5, перемещая капсуловскрыватель 2 по каналу корпуса 1 до упора. Затем толкатель 3 извлекают, помещают в канал корпуса 20 1 закрытую гранулу 15 со спермой, проталкивают ее толкателем 3 в направлении к капсуловскрывателю 2 и размещают в непосредственной близости (5-6 мм) от острия капсуловскрывателя 2. 25 На хвостовой части корпуса 1 устанавливают конусное основание 12, надевают на него кольцо 13 до полного заклинивания на конусе. При этом, благодаря наличию клиновидного выреза, стенки конусного основа- 30 ния 12 сжимаются и давят на стенки корпуса 1, в результате чего упорный хвостовик 4 закрепляется на гладкой поверхности корпуса 1. Закрытый санитарным чехлом инструмент одним из известных способов 35 вводится во влагалище, после чего устройство расчехляют и направляют в цервикаль ный канал полового тракта. Досылают передний конец инструмента до краниального участка шейки матки, фиксируют устройство указательным и средним пальцами в области упорного хвостовика 4, большим пальцем нажимают на упорный диск 9. При этом под давлением толкателя 3 оболочка капсулы 15 перфорируется остроконечным элементом 6. Полость капсулы 15 через канал 7 капсуловскрывателя 2 соединяется с каналом шейки матки. После дальнейшего сжатия оболочки сперма выводится в половые пути животного. Когда толкатель 2 дошел до упора, инструмент осторожно извлекают из полового тракта. При использовании спермодоз не закрытых оболочками сперму набирают непосредственно из посуды, где производилась ее деконсервация, для чего оттягивают толкатель 3 назад. При этом раствор спермы поступает чрез канал 7 капсуловскрывателя 2 в канал трубчатого корпуса 1. Как описано выше устройство вводится в половой тракт. Достигнув необходимой глубины, нажимая на упорный диск 9, выдавливают сперму из устройства. При движении толкателя 2 утолщение 10, имеющее диаметр несколько больший, чем внутренний диаметр канала, раздвигает полимерные стенки корпуса 1, обладающие определенной эластичностью. Это обеспечивает герметичность при наборе и выведении спермы. Корпус 1 с капсуловскрывэтелем 3 используется однократно и после осеменения подлежит утилизации. Толкатель 3 и хвостовик 4 применяются многократно стерилизуя после каждого осеменения. 17431 Упорядник Замовлення 4233 Техред М. Келемеш Коректор м. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
