Пристрій для встановлення пружних кілець на базові деталі

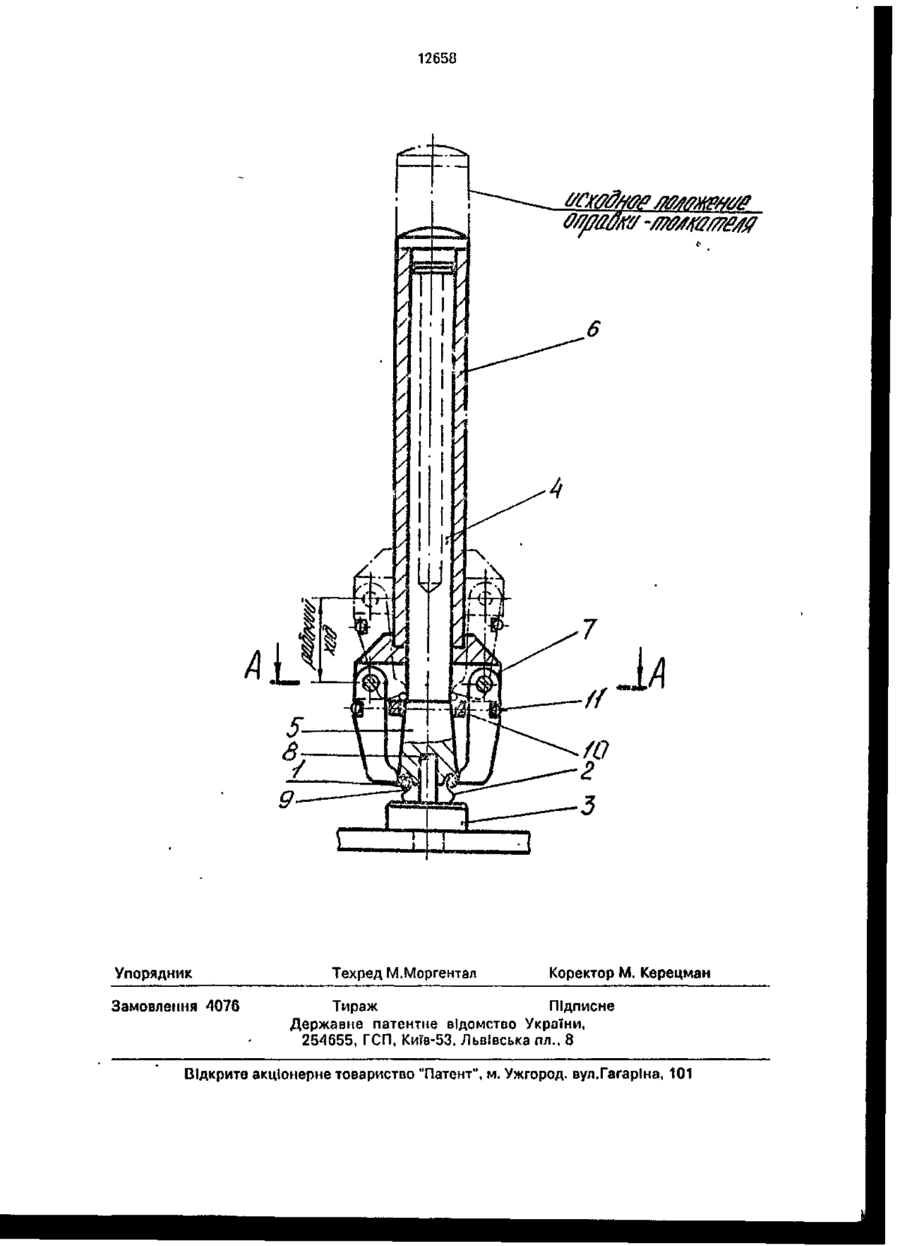

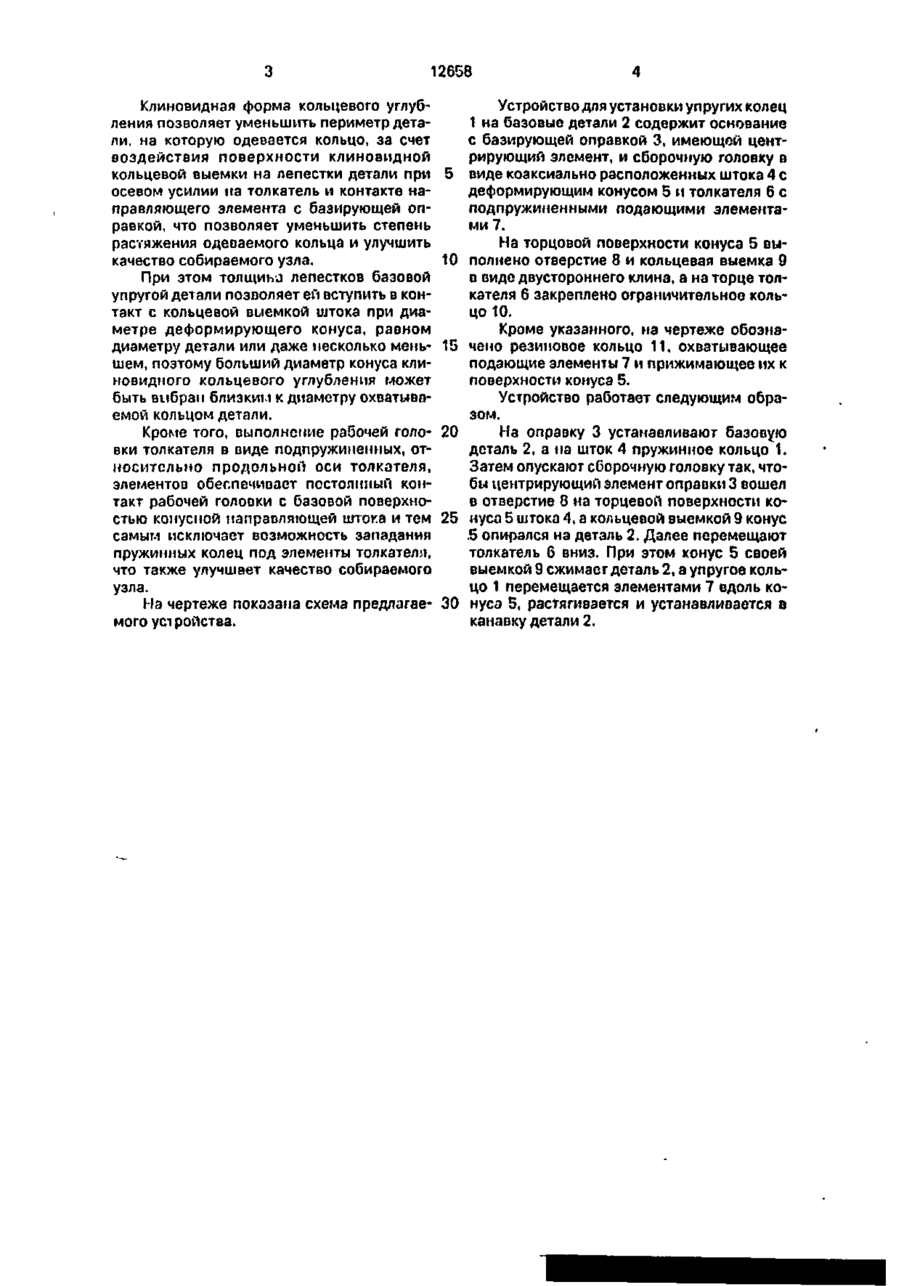

Устройство для установки упругих колец на базовые детали, содержащее основание с базирующей оправкой и сбороч ную головку в виде коаксиально расположенных штока с деформирующим конусом на конце и толкателя с подпружиненными расположенными равномерно по окружности элементами, при этом на торцовой пов е р х н о с т и деформирующего конуса выполнен направляющий элемент, о т л и ч а ю щ е е с я тем, что на торцовой поверхности деформирующего конуса выполнена кольцевая выемка в виде двухстороннего клина, а направляющий элемент выполнен в виде центрального глухого отверстия и имеет возможность взаимодействия с базирующей оправкой. С > Изобретение относится к технологической оснастке и может быть использовано в машиностроении. Известно устройство для изготовления и последующей установки наружных стопорных колец на позицию сборки (авт. св. Ns 350622, кл. В 23 Р 19/08), содержащее основание с базирующей оправкой и сборочную головку в виде коаксиально распол о ж е н н ы х штока с деформирующим конусом на конце и толкателя, выполненного в виде цанги, обеспечивающего перемещение упругого кольца, при этом на торцовой поверхности деформирующего конуса выполнен направляющий элемент. Известное устройство обладает тем недостатком, что цанга в местах трения по направляющей изнашивается и этот износ ничем не компенсируется, вследствие чего не исключено западание упругого кольца под цангу. В основу изобретения поставлена задача в устройстве для установки упругих колец на базовые детали усовершенствовать конструкцию сборочной головки для улучшения качества собираемого узла. Поставленная задача решается тем, что в устройстве для установки упругих колец на базовые детали, содержащем основание с базирующей оправкой, сборочную головку в виде коаксиально расположенных штока с деформирующим конусом на конце, на торцевой поверхности которого выполнена кольцевая выемка в виде двустороннего клина, и толкателя с подпружиненными равномерно расположенными по окружности элементами, направляющий элемент, предусмотренный на торцовой поверхности деформирующего конуса, выполнен в виде центрального глухого отверстия, и имеет возможность взаимодействия с базирующей оправкой. ю о ел с» О 12658 Клиновидная форма кольцевого углубления позволяет уменьшить периметр детали, на которую одевается кольцо, за счет воздействия поверхности клиновидной кольцевой выемки на лепестки детали при осевом усилии на толкатель и контакте направляющего элемента с базирующей оправкой, что позволяет уменьшить степень растяжения одеваемого кольца и улучшить качество собираемого узла. При этом толщина лепестков базовой упругой детали позволяет ей вступить в контакт с кольцевой выемкой штока при диаметре деформирующего конуса, равном диаметру детали или даже несколько меньшем, поэтому больший диаметр конуса клиновидного кольцевого углубления может быть выбран близким к диаметру охватываемой кольцом детали. Кроме того, выполнение рабочей головки толкателя в виде подпружиненных, относительно продольной оси толкателя, элементов обеспечивает постоянный контакт рабочей головки с базовой поверхностью конусной направляющей штока и тем самым исключает возможность западання пружинных колец под элементы толкателя, что также улучшает качество собираемого узла. На чертеже показана схема предлагаемого уст ройства. 5 10 15 20 25 30 Устройство для установки упругих колец 1 на базовые детали 2 содержит основание с базирующей оправкой 3, имеющей центрирующий элемент, и сборочную головку в виде коаксиально расположенных штока 4 с деформирующим конусом 5 и толкателя 6 с подпружиненными подающими элементами 7. На торцовой поверхности конуса 5 выполнено отверстие 8 и кольцевая выемка 9 в виде двустороннего клина, а на торце толкателя 6 закреплено ограничительное кольцо 10. Кроме указанного, на чертеже обозначено резиновое кольцо 11, охватывающее подающие элементы 7 и прижимающее их к поверхности конуса 5. Устройство работает следующим образом. На оправку 3 устанавливают базовую деталь 2, а на шток 4 пружинное кольцо 1. Затем опускают сборочную головку так, чтобы центрирующий элемент оправки 3 вошел в отверстие 8 на торцевой поверхности конусо 5 штока 4, а кольцевой выемкой 9 конус 5 опирался на деталь 2. Далее перемещают толкатель 6 вниз. При этом конус 5 своей выемкой 9 сжимает деталь 2, а упругое кольцо 1 перемещается элементами 7 вдоль конуса 5, растягивается и устанавливается в канавку детали 2. 12658 Упорядник Замовлення 4076 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрито акціонерне товариство "Патент", м. Ужгород. вул.Гагаріна, 101
