Пристрій для витягування ембріонів у тварин

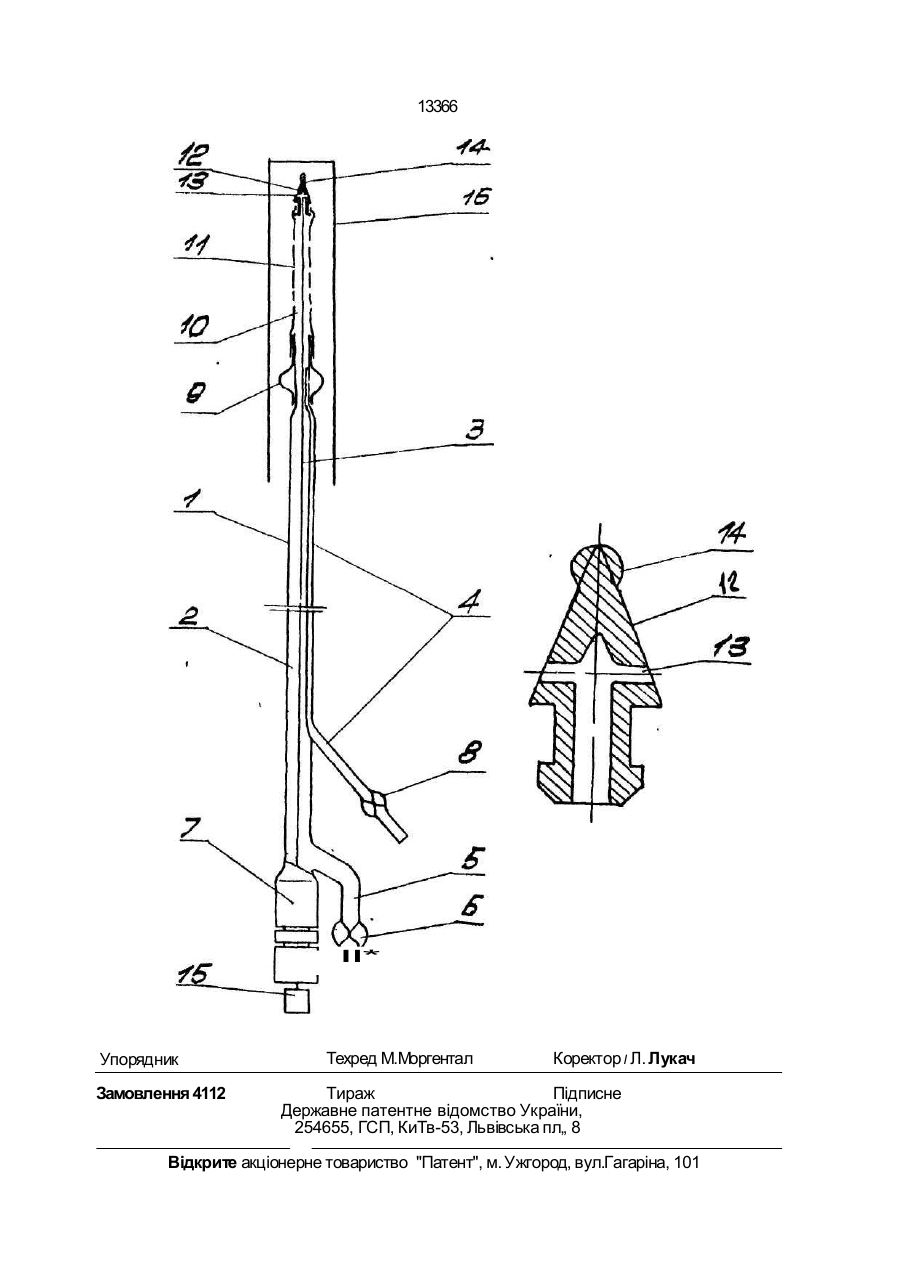

Устройство для извлечения эмбрионов у животных, состоящее из двухканальной трубки и одноканальиой рабочей части, в которой выполнены боковые отверстия, баллона для воздуха и стилета, отличающее с я тем, что одноканальная рабочая часть снабжена съемным металлическим наконечником, поверхность которого образована плавно сопряженными между собой конусом и шарообразным элементом, при этом вершина конуса расположена в месте пересечения продольной оси наконечника и внешней поверхности шарообразного элемента, а величина отношения высоты конуса к диаметру его основания находится в интервале 0,86-2,8. Изобретение относится к области сельского хозяйства, а именно к животноводству и может быть использовано при трансплантации эмбрионов животных. Задачей изобретения является упрощение катетеризации и снижение травматизма половых путей самок при извлечении эмбрионов. Поставленная задача достигается тем, что в известном устройстве, состоящем из двухканальной трубки с одноканальной рабочей частью, на которой имеются боковые отверстия, баллона для воздуха и-стилета, согласно изобретению одноканальная рабочая часть снабжена съемным металлическом наконечником, поверхность которого образована плавно сопряженными между собой конусом и шарообразным элементом, при этом вершина конуса находится в месте пересечения продольной оси наконечника и внешней поверхности шарообразного элемента, а величина отношения высоты конуса к диаметру его основания находится в интервале 0,86-2,8. На фиг. 1 представлено устройство для извлечения эмбрионов у животных; на фиг. 2 - металлический наконечник. Двухканальная трубка 1, изготовленная из эластичного полимерного материала или из металла, имеет канал 2 подачи и сбора промывной среды, являющейся полостью для размещения стилета 3 и канал 4 для подачи воздуха. В хвостовой части канал 2 разветвлен на два канала: канал 5 для подсоединения к катетеру системы подачи и сбора промывной жидкости, снабженной зажимом 6 и канал 7 для ввода и удаления стилета. На хвостовом конце канала 4 установлен зажим 8. Баллон 9 выполнен из эластичной латексной резины. Передняя рабочая часть 10, изготовленная из эластичного полимерного материала, представляет собой съемную одноканаль СО О ON о 13366 ную трубку с боковыми отверстиями 11. Каждое устройство комплектуется набором передних рабочих частей 10, отличающихся друг от друга длиной и числом боковых отверстий 11. Полый съемный металлический наконечник, имеющий боковые отверстия 13 и закрытую переднюю часть, образован плавно сопряженными между собой конусом 12 и шарообразным элементом 14. Вершина конуса 12 расположена в месте пересечения продольной оси наконечника и внешней поверхности шарообразного элемента 14, а величина отношения высоты конуса 12 к диаметру его основания находится в интервале 0,86-2,8. Стилет 3 представляет собой шток из стали, обладающей хорошей упругостью. Передний конец стилета 3 несколько заострен, а хвостовой снабжен цилиндрической головкой 15 для удобства в работе. Устройство эксплуатируется в комплексе со специальной герметически закрытой системой подачи и сбора промывной среды и санитарным чехлом 16. Перед началом работы составные части устройства стерилизуют. Сборку производят в условиях стерильного бокса. Присоединяют к переднему концу двухканальной трубки 1, предварительно подобранную одноканальную переднюю рабочую часть 10. Стилет 3 вводят в полость катетера через канал 7 и далее он проходит в полость металлического наконечника 12. К каналу 5 присоединяется специальная герметическая закрытая система подачи и сбора промывной среды, состоящая из тройника, трубок (шлангов) с зажимами и полиэтиленовых емкостей. Одевают санитарный чехол. Техника катетеризации полового тракта в основном та же, что и для двухканальных катетеров, используемых в настоящее время в практике животноводства. Катетер вводят во влагалище, направляя е шейку матки. Прорывают санитарный чехол. Под ректальным контролем проводят катетер через канап шейки матки и размещают его в канале одного из рогов матки. Постепенно удаляя стилет 3, вводят катетер на необходимую глубину, нагнетают воздух в 5 баллон 9. Для облегчения проведения катетера через шейку матки в особенности при использовании телок и молодых коров, устанавливают переднюю рабочую часть 10, 10 снабженную полым металлическим наконечником 12. Через боковое отверстие (отверстия) 13, и боковое отверстие 11 происходит подача и выведение промывной среды. Введя кате15 тер, проводят промывание рога матки путем порционной подачи и сбора промывной среды по каналу 2. После окончания промывания одного рога удаляют воздух из баллона 9, открыв зажим 8. 20 Для промывания второго рога используют другой стерильный катетер, повторяя ту же процедуру. Разветвление канала 2 подачи и сбора промывной среды, являющегося полостью 25, для размещения стилета 3 в хвостовой части на два канала позволило присоединять систему подачи и сбора промывной жидкости и катетеру независимо от присутствия в его полости стилета 3. 30 Таким образом, стало возможным производить подсоединение закрытой системы к катетеру при подготовке его к работе в условиях стерильного бокса, а не после завершения катетеризация и удаления стиле35 та в помещении, где производится вымывание Испытания определили оптимальный диаметр шарообразной части наконечника равным 4,5-3,5 мм и оптимальное отноше40 ние высоты конуса к диаметру его основания равным 0,86-2,8. Применение в устройстве для извлечения эмбрионов у животных наконечника с конусно-шарообразной формой передней 45 *Гасти позволило повысить проникающую способность устройства. 13366 II* Упорядник Замовлення 4112 Техред М.Моргентал Коректор І Л. Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл„ 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
