Спосіб формування покриття для створення теплового бар’єра та покриття для створення теплового бар’єра

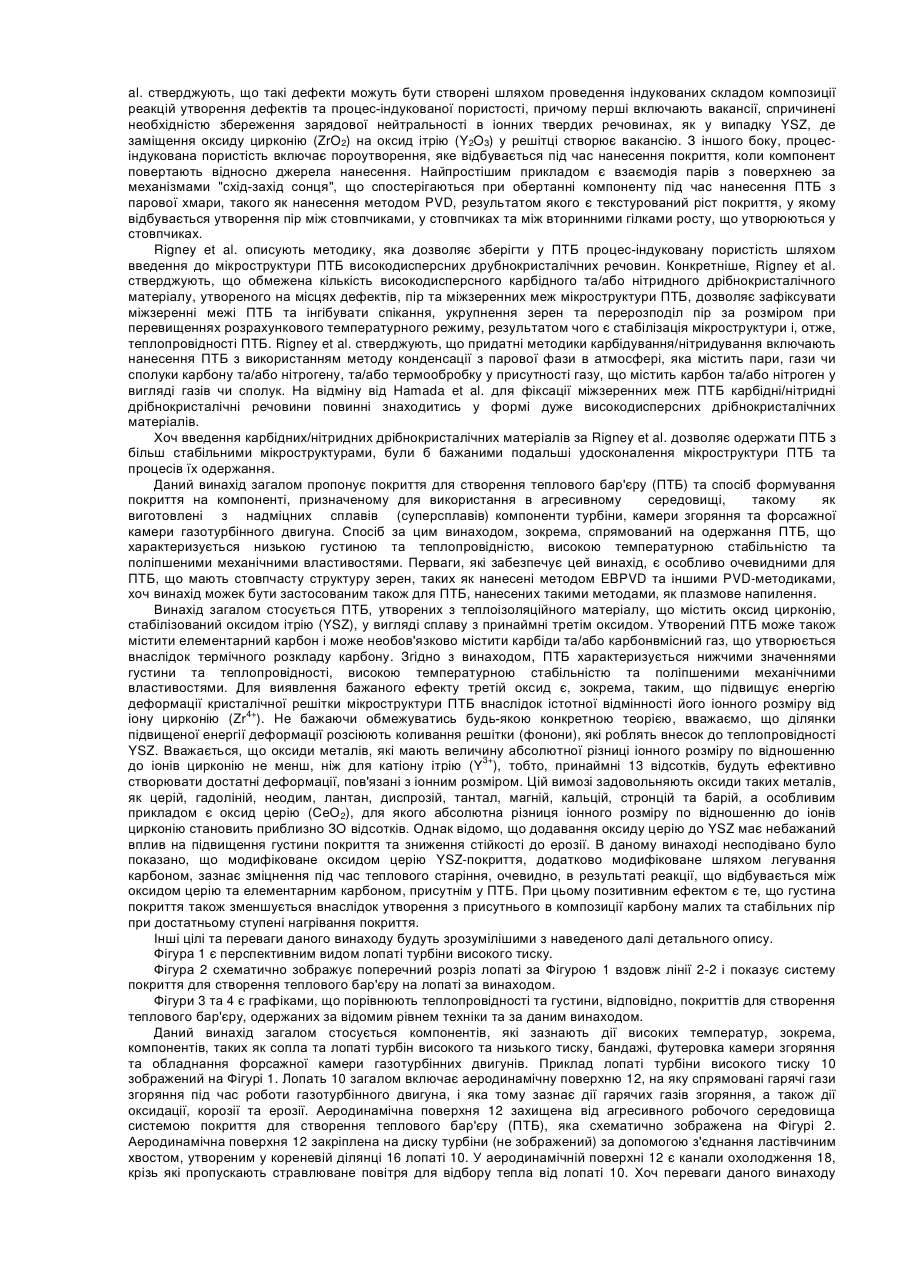

1. Спосіб формування покриття для створення теплового бар’єра (26) на поверхні компонента (10), який включає стадію формування покриття для створення теплового бар’єра (26) теплоізоляційного матеріалу, що складається з оксиду цирконію, стабілізованого оксидом ітрію, який відрізняється тим, що оксид цирконію, стабілізований оксидом ітрію, сплавляють з принаймні третім оксидом, який має абсолютну різницю іонного розміру по відношенню до іонів цирконію не менше, ніж принаймні 13%, причому третій оксид входить до теплоізоляційного матеріалу в кількості, достатній для збільшення енергії деформації кристалічної решітки зерен покриття для створення теплового бар’єра (26), а покриття для створення теплового бар’єра (26) формують таким чином, що воно також містить елементарний карбон, карбіди, оксикарбіди та/або карбоновмісний газ.

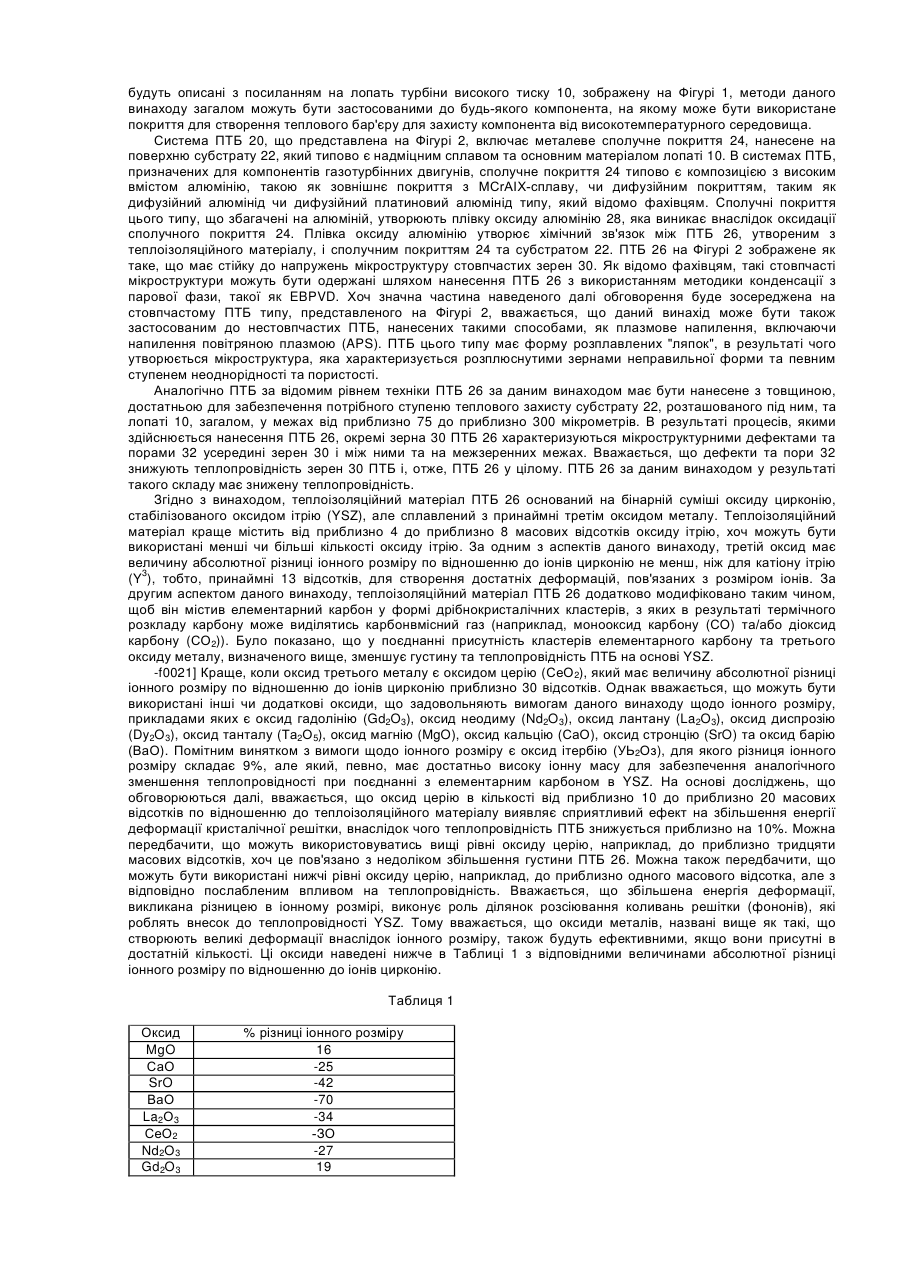

2. Спосіб за п. 1, який відрізняється тим, що третій оксид вибирають з групи, що складається з оксиду церію, оксиду магнію, оксиду кальцію, оксиду стронцію, оксиду барію, оксиду лантану, оксиду неодиму, оксиду гадолінію, оксиду диспрозію, оксиду ітербію та оксиду танталу.

3. Спосіб за п. 2, який відрізняється тим, що теплоізоляційний матеріал сплавляють таким чином, що він містить додатковий оксид, вибраний з групи, що складається з оксиду церію, оксиду магнію, оксиду кальцію, оксиду стронцію, оксиду барію, оксиду лантану, оксиду неодиму, оксиду гадолінію, оксиду диспрозію, оксиду ітербію та оксиду танталу.

4. Спосіб за п. 1, який відрізняється тим, що третій оксид є оксидом церію.

5. Спосіб за п. 4, який відрізняється тим, що теплоізоляційний матеріал містить від приблизно 10 до приблизно 20 масових % оксиду церію, а решта складається, по суті, з оксиду цирконію, стабілізованого оксидом ітрію в кількості від приблизно 4 до приблизно 8 масових %.

6. Спосіб за п. 1, який відрізняється тим, що елементарний карбон, карбіди, оксикарбіди та/або карбоновмісний газ знаходяться в порах (32), які розташовані в зернах і на міжзеренних межах теплоізоляційного матеріалу та поміж ними, причому елементарний карбон, карбіди, оксикарбіди та/або карбоновмісний газ входять до покриття для створення теплового бар’єра (26) в кількості, достатній для термостабілізації мікроструктури теплоізоляційного матеріалу.

7. Спосіб за п. 1, який відрізняється тим, що стадія створення включає випаровування принаймні одного матеріалу джерела, що містить карбон, карбоновмісну сполуку та/або теплоізоляційний матеріал.

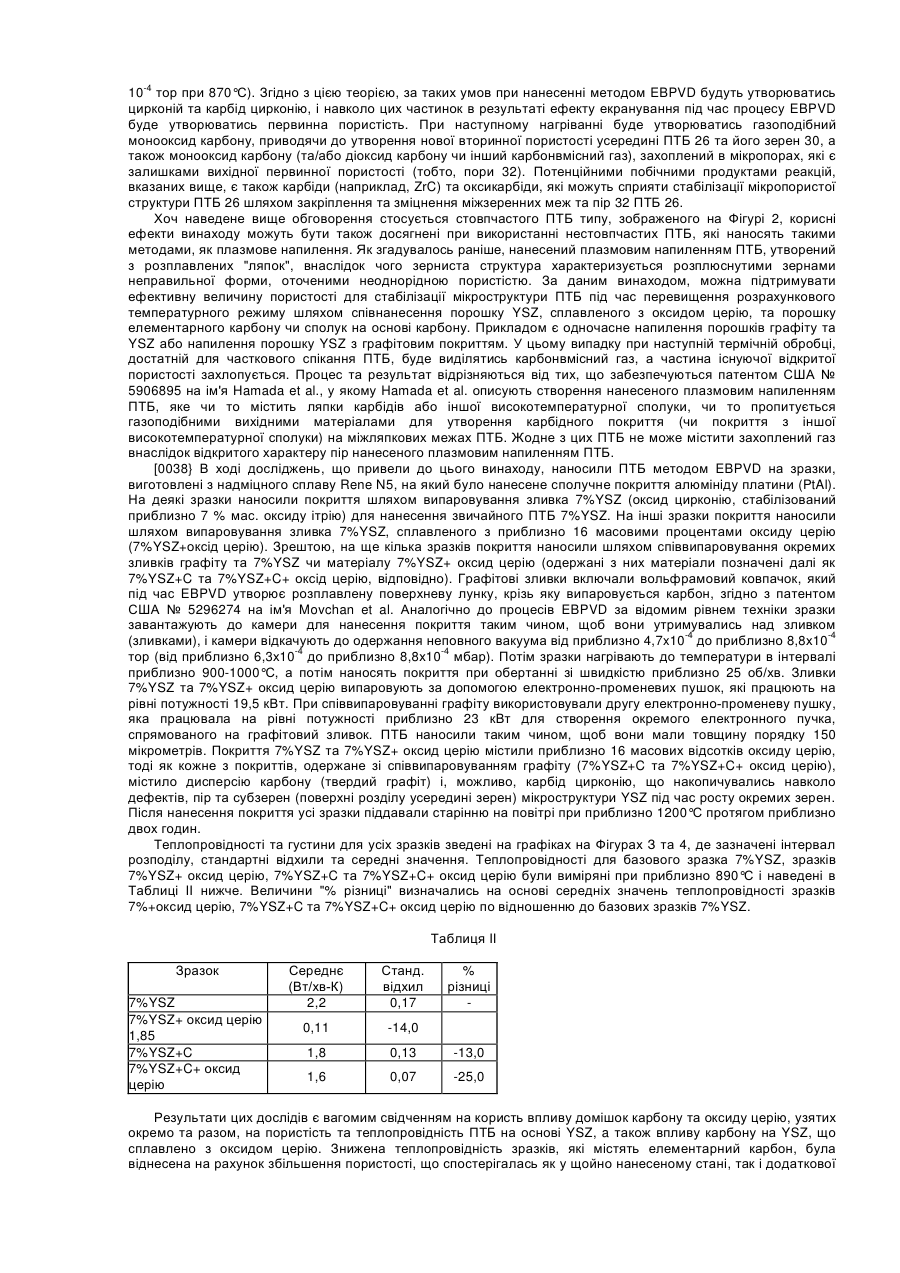

8. Спосіб за п.1, який відрізняється тим, що стадія створення включає нанесення покриття для створення теплового бар’єра (26) за методом електронно-променевого нанесення конденсацією з парової фази, під час якого відбувається випаровування зливка теплоізоляційного матеріалу та другого зливка карбоновмісного чи карбідовмісного матеріалу.

9. Спосіб за п.8, який відрізняється тим, що другий зливок включає графіт.

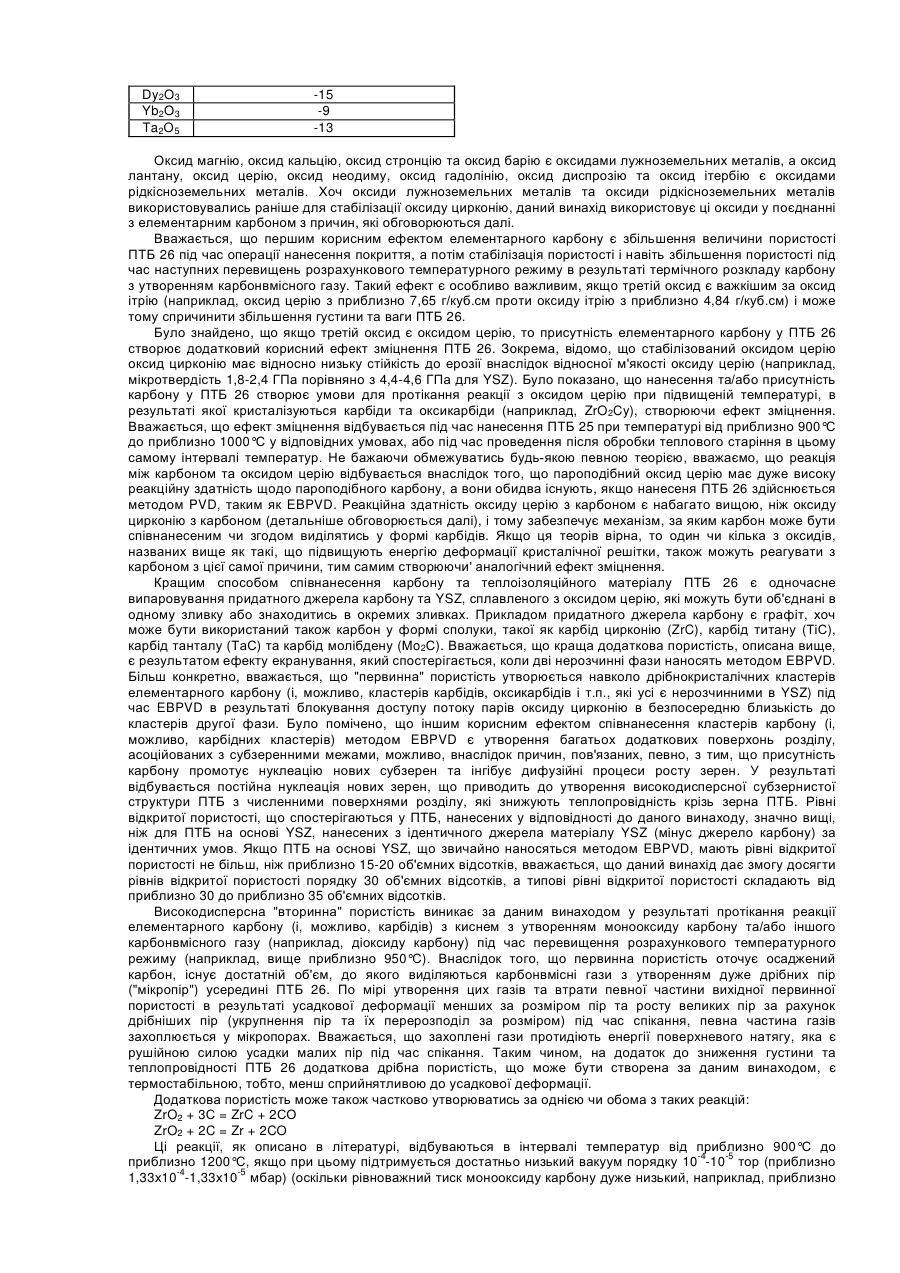

10. Спосіб за п.1, який відрізняється тим, що під час стадії формування відбувається реакція між третім оксидом та елементарним карбоном з утворенням карбідів та оксикарбідів, яка підвищує твердість ПТБ (26).

11. Спосіб за п.1, який відрізняється тим, що додатково включає стадію нагрівання покриття для створення теплового бар’єра (26) шляхом викликання реакції між третім оксидом та елементарним карбоном, яка підвищує твердість покриття теплового бар’єра (ПТБ) (26).

12. Спосіб за п.1, який відрізняється тим, що карбоновмісний газ є щонайменше одним газом, вибраним з групи, що складається з монооксиду карбону та діоксиду карбону.

13. Спосіб за п.1, який відрізняється тим, що принаймні деякі з пор (32) містять елементарний карбон.

14. Спосіб за п.1, який відрізняється тим, що принаймні деякі з пор (32) захоплюють карбоновмісний газ.

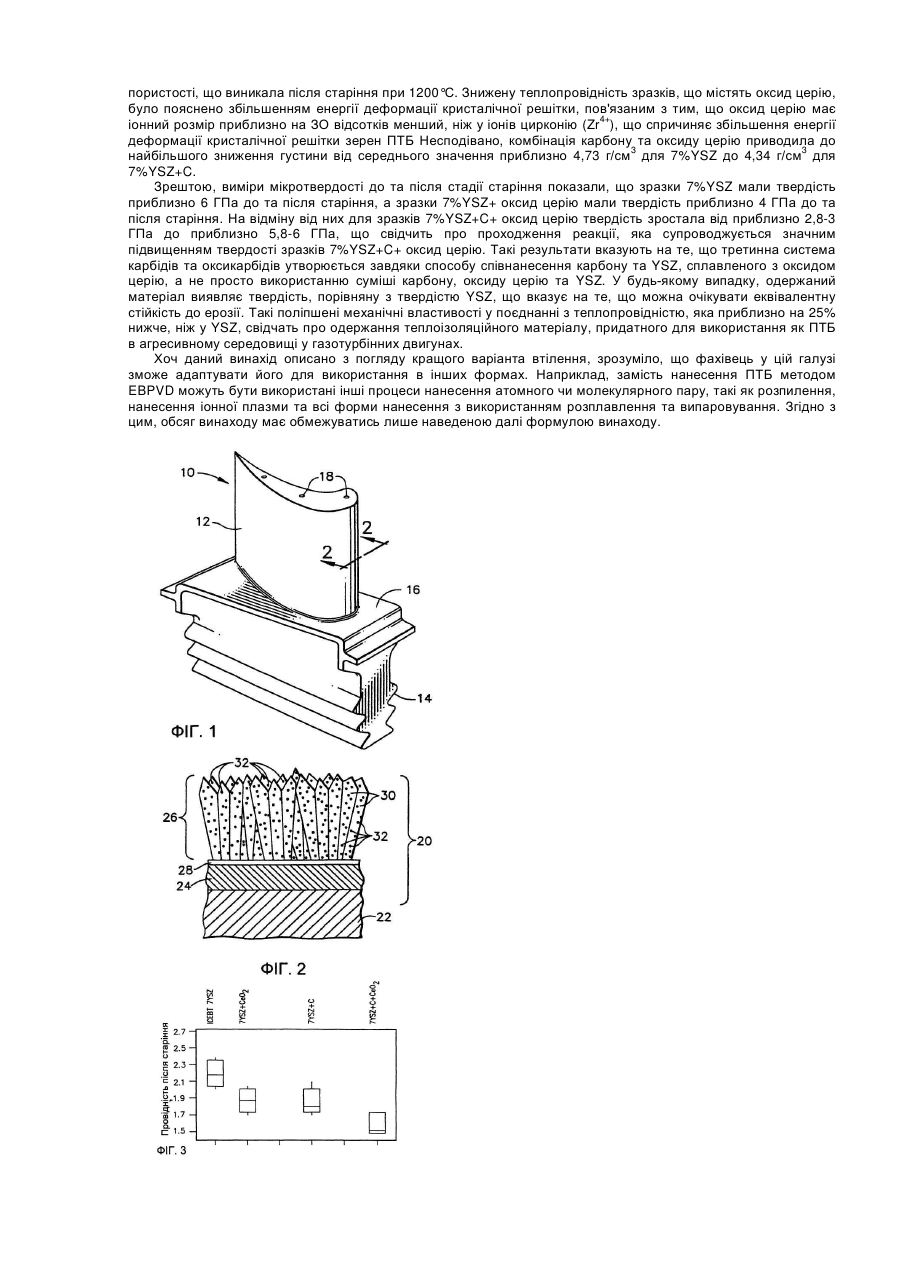

15. Спосіб за п.1, який відрізняється тим, що мікроструктура покриття для створення теплового бар’єра (26) складається зі стовпчастих зерен (30), так що мікроструктура є стовпчастою, або сплощених зерен (30), так що мікроструктура є нестовпчастою та неоднорідною.

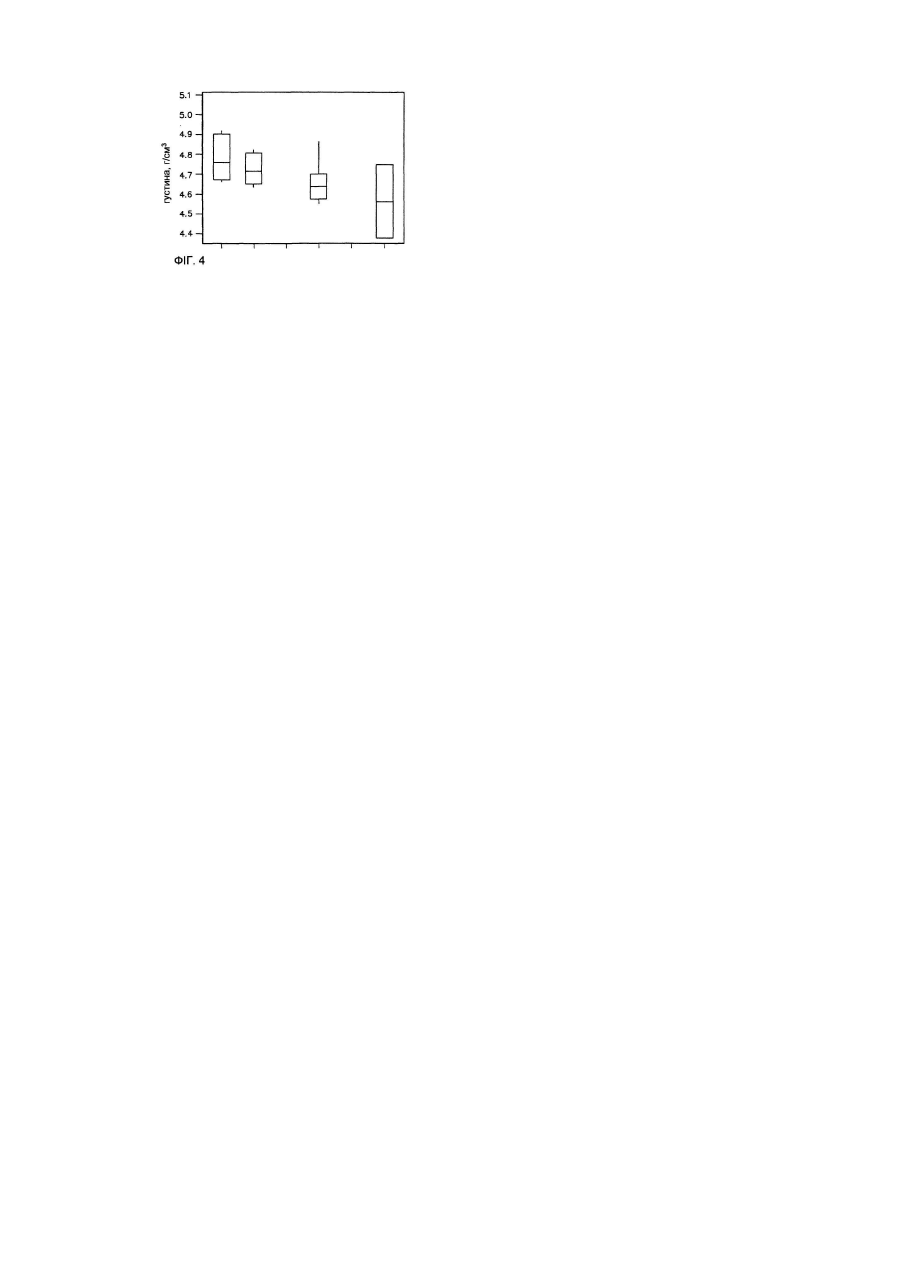

16. Покриття для створення теплового бар’єра (26) на поверхні компонента (10), яке включає теплоізоляційний матеріал з оксиду цирконію, стабілізованого оксидом ітрію, який відрізняється тим, що оксид цирконію, стабілізований оксидом ітрію, сплавляють з принаймні третім оксидом, який має абсолютну різницю іонного розміру по відношенню до іонів цирконію не менше, ніж принаймні 13%, причому третій оксид входить до теплоізоляційного матеріалу в кількості, достатній для збільшення енергії деформації кристалічної решітки зерен покриття для створення теплового бар’єра (26), і покриття для створення теплового бар’єра (26) містить елементарний карбон, карбіди, оксикарбіди та/або карбоновмісний газ.

17. Покриття для створення теплового бар’єра (26) за п.16, яке відрізняється тим, що третій оксид вибирають з групи, яка складається з оксиду церію, оксиду магнію, оксиду кальцію, оксиду стронцію, оксиду барію, оксиду лантану, оксиду неодиму, оксиду гадолінію, оксиду диспрозію, оксиду ітербію та оксиду танталу.

18. Покриття для створення теплового бар’єра (26) за п.17, яке відрізняється тим, що теплоізоляційний матеріал сплавляють з додатковим оксидом, вибраним з групи, що складається з оксиду церію, оксиду магнію, оксиду кальцію, оксиду стронцію, оксиду барію, оксиду лантану, оксиду неодиму, оксиду гадолінію, оксиду диспрозію, оксиду ітербію та оксиду танталу.

19. Покриття для створення теплового бар’єра (26) за п.16, яке відрізняється тим, що третій оксид є оксидом церію.

20. Покриття для створення теплового бар’єра (26) за п.19, яке відрізняється тим, що теплоізоляційний матеріал містить від приблизно 10 до приблизно 20 масових % оксиду церію, а решта складається, по суті, з оксиду цирконію, стабілізованого оксидом ітрію в кількості від приблизно 4 до приблизно 8 масових %.

21. Покриття для створення теплового бар’єра (26) за п.16, яке відрізняється тим, що елементарний карбон, карбіди, оксикарбіди та/або карбоновмісний газ знаходяться в порах (32), які розташовані в зернах і на та поміж міжзеренних меж теплоізоляційного матеріалу.

22. Покриття для створення теплового бар’єра (26) за п.21, яке відрізняється тим, що принаймні деякі з пор (32) містять елементарний карбон.

23. Покриття для створення теплового бар’єра (26) за п.21, яке відрізняється тим, що принаймні деякими з пор (32) захопено карбоновмісний газ.

24. Покриття для створення теплового бар’єра (26) за п.23, яке відрізняється тим, що карбоновмісний газ є принаймні одним газом, вибраним з групи, що складається з монооксиду карбону та діоксиду карбону.

25. Покриття для створення теплового бар’єра (26) за п.21, яке відрізняється тим, що принаймні деякі пори (32) містять елементарний карбон, принаймні деякі пори (32) містять карбіди чи оксикарбіди, і принаймні деякі пори (32) містять захоплений карбоновмісний газ.

26. Покриття для створення теплового бар’єра (26) за п.16, яке відрізняється тим, що мікроструктура покриття для створення теплового бар’єра (26) складається зі стовпчастих зерен (30), так що мікроструктура є стовпчастою або зі сплощених зерен (30), так що мікроструктура є нестовпчастою та неоднорідною.
