Каркасно-пластинчасте кріплення

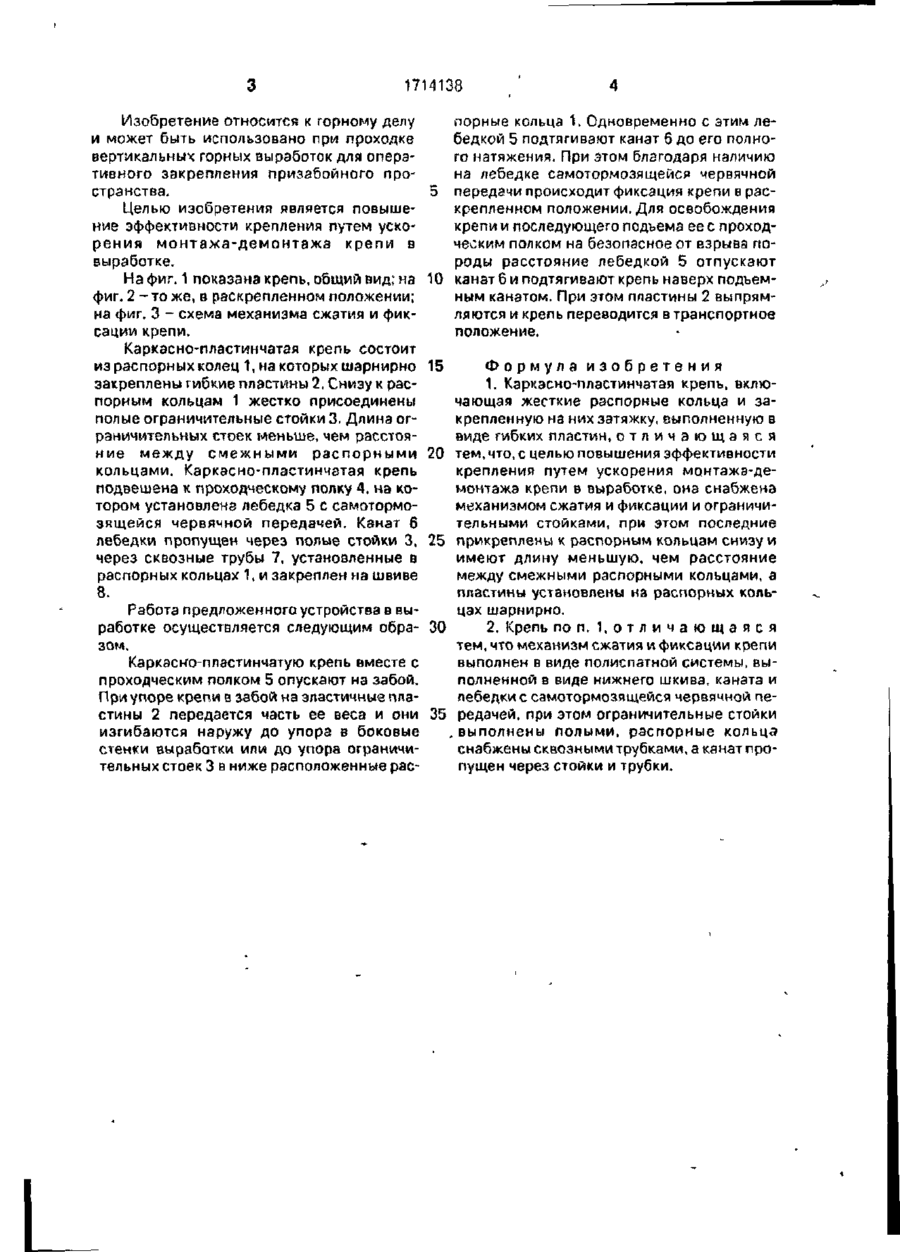

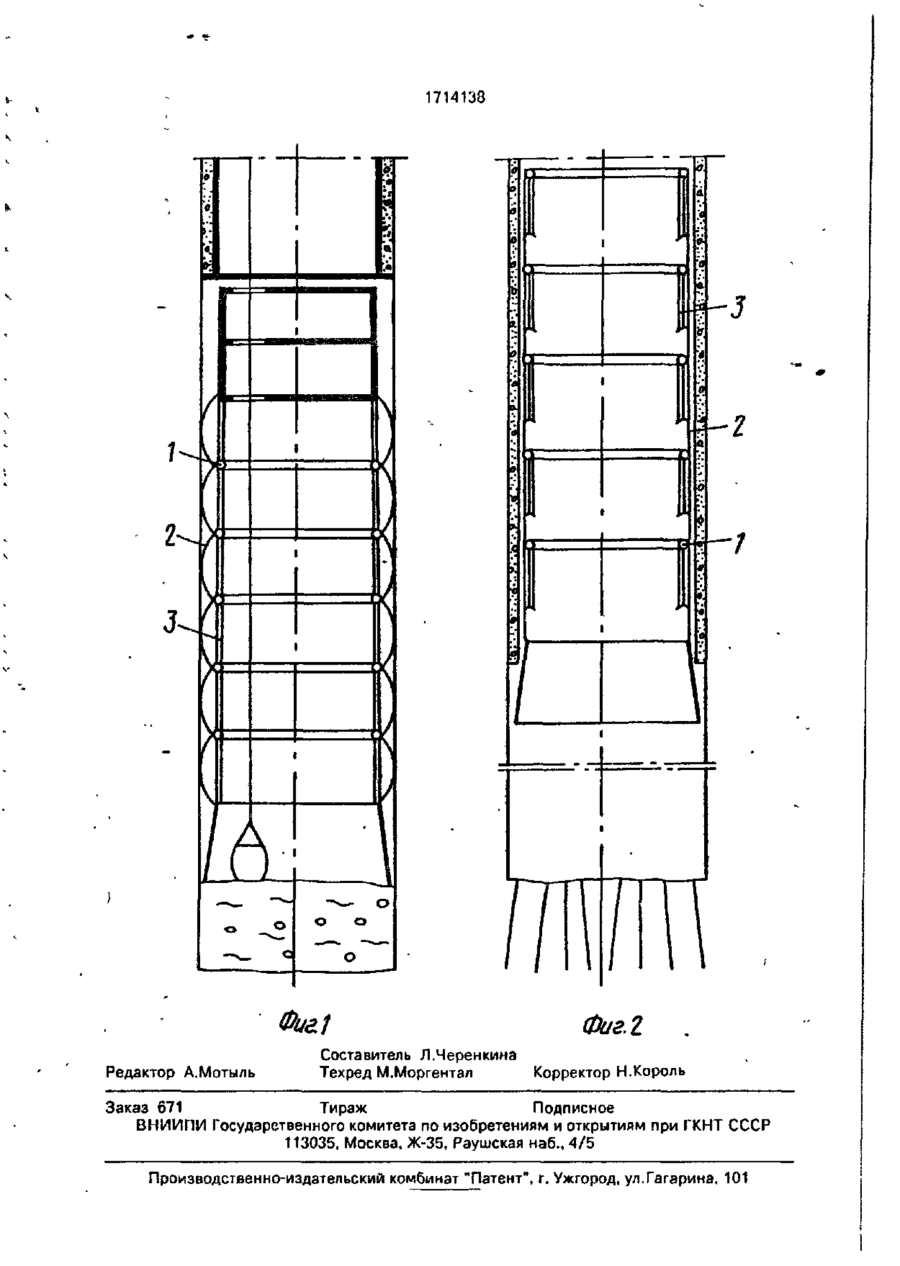

Изобретение относится к горному делу и может быть использовано при проходке вертикальных горных выработок. Цель изобретения - повышение эффективности крепления путем ускорения монтажа-де монтажа і-'оепи R выработке. Крепь содержит распорные кольца 1, на которых шарнирно закреплены эластичные пластины 2. Снизу к распорным кольцам 1 'жестко присоединены полые ограничительные стойки 3. Крепь подвешена к проходческому полку 4, на котором установлена лебедка 5 с самотормозящейся червячной передачей. Канат 6 лебедки пропущен через полые стойки 3, трубки 7 и закреплен на шкиве 8. При установке крепі в выработке ее опирают о забой, подтягивая канат 6. При этом эластичные пластины 2 выгибаются наружу до упора в стенки внрабоіки или до упора стоек 3 в нижележащие кольца 1. 1 з п ф-лы, 3 ил (Л ЧшКГ ФигЗ 1714138 Изобретение относится к горному делу порные кольца 1. Одновременно с этим леи может быть использовано при проходке бедкой 5 подтягивают канат б до его полновертикальных горных выработок для операго натяжения. При этом благодаря наличию тивного закрепления призабойного прона лебедке самотормозящейся червячной странства. 5 передачи происходит фиксация крепи в расЦелью изобретения является повышекрепленном положении. Для освобождения ние эффективности крепления путем ускокрепи и последующего подъема ее с проходрения монтажа-демонтажа крепи в ческим полком на безопасное от взрыва повыработке. роды расстояние лебедкой 5 отпускают На фиг. 1 показана крепь, общий вид; на 10 канат 6 и подтягивают крепь наверх подъемным канатом. При этом пластины 2 выпрямфиг. 2 - то же, в раскрепленном положении; ляются и крепь переводится в транспортное на фиг. 3 - схема механизма сжатия и фикположение. сации крепи. Каркасно-пластинчатая крепь состоит из распорных колец 1, на которых шарнирно 15 Формула изобретения закреплены гибкие пластаны 2, Снизу к рас1. Каркасно-пластинчатая крепь, включающая жесткие распорные кольца и запорным кольцам 1 жестко присоединены крепленную на них затяжку, выполненную в полые ограничительные стойки 3. Длина огвиде гибких пластин, о т л и ч а ю щ а я с я рэничительных стоек ?леньше, чем расстоятем. что. с целью повышения эффективности ние между смежными распорными 20 крепления путем ускорения монтажа-декольцами. Каркасно-пластинчатая крепь монтажа крепи в выработке, она снабжена подвешена к проходческому полку 4. на комеханизмом сжатия и фиксации и ограничитором установлена лебедка 5 с самотормотельными стойками, при этом последние зящейся червячной передачей. Канат б лебедки пропущен через полые стойки 3, 25 прикреплены к распорным кольцам снизу и имеют длину меньшую, чем расстояние через сквозные трубы 7, установленные в между смежными распорными кольцами, а распорных кольцах 1, и закреплен на швиве пластины установлены на распорных коль8. цах шарнирно. Работа предложенного устройства в вы2. Крепь по п. 1. о т л и ч а ю щ а я с я работке осуществляется следующим обра- 30 тем. что механизм сжатия и фиксации крепи зам. выполнен в виде полиспатной системы, выКаркасно-пластинчатую крепь вместе с полненной в виде нижнего шкива, каната и проходческим полком 5 опускают на забой. лебедки с самотормозящейся червячной пеПри упоре крепи в забой на эластичные ппастины 2 передается часть ее веса и они 35 редачей, при этом ограничительные стойки , выполнены полыми, распорные кольца изгибаются наружу до упора в боковые снабжены сквозными трубками, а канат простенки выработки или до упора ограничипущен через стойки и трубки. тельных стоек 3 в ниже расположенные рас 1714138 Ъ Фиг1 Редактор А.Мотыль Составитель Л.Черенкина Техред М.Моргентал Фиг. І Корректор Н.Король Заказ 671 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
