Формула / Реферат

Формула изобретения

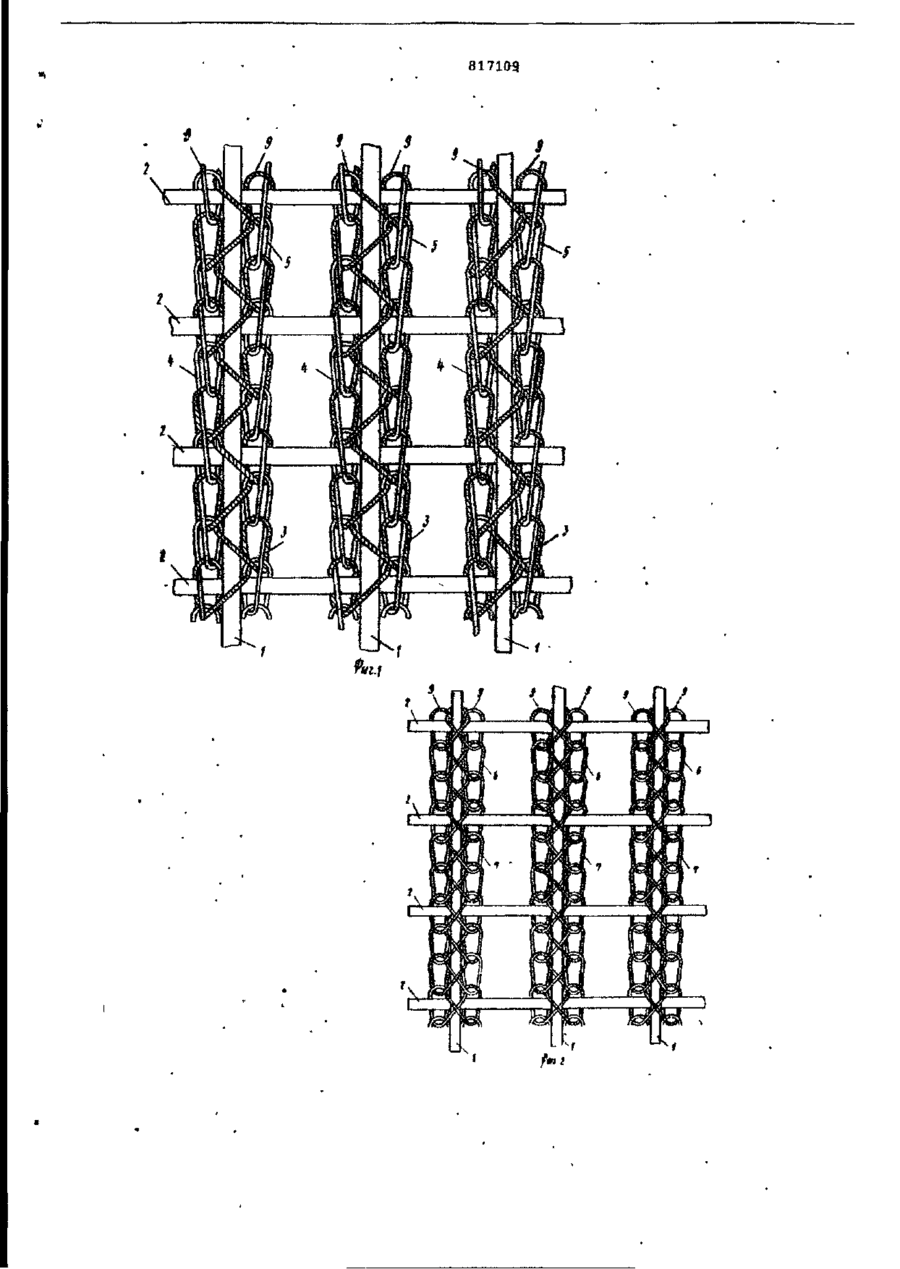

1. Нитепрошивной материал, содержащий наложенные друг на друга основные и уточные нити, скрепленные прошивными нитями трикотажным переплетением, отличающийся тем, что, с целью увеличения производительности и получения материала с эаданіной ячеистостью структуры, петельные столбики прошивных нитей расположены попарно, причем внутри каждой пары проходят основные нити, а уточные нити расположены, по крайней мере, в каждом втором петельном ряду пар петельных столбиков.

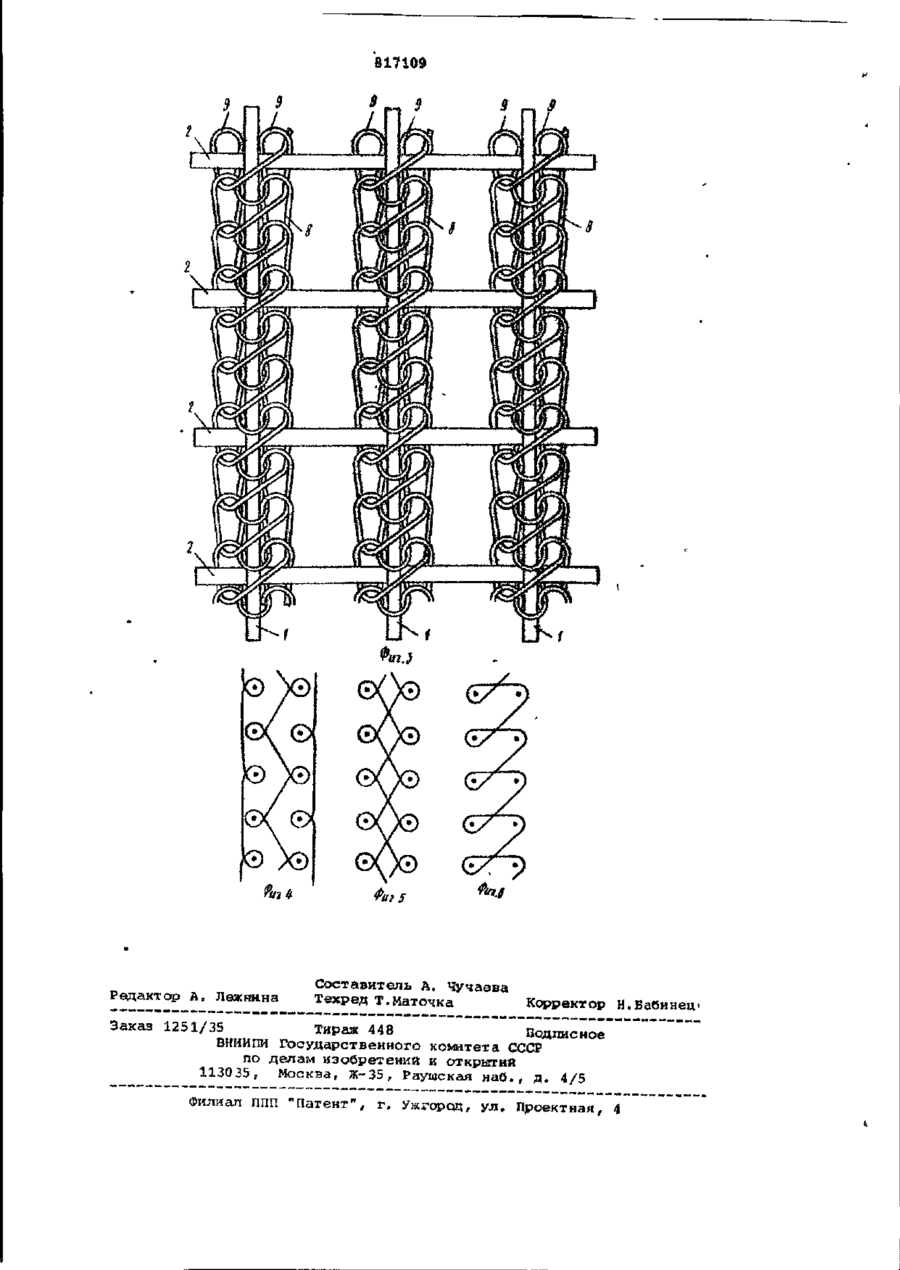

2. Материал по п. 1, отличающийся тем, что пары петельных столбиков образованы тремя прошивными нитями трикотажным переплетением трико и цепочки, причем петли цепочки расположены в петельных столбиках через ряд.

3. Материал, по п. 1, отличающийся тем, что пары петельных столбиков образованы двумя прошивными нитями трикотажным переплетением триковой косичкой.

4. Материал по п. 1, отличающийся тем, что пары петельных столбиков образованы одной нитьютрикотажным переплетением-киперной цепочкой.

Текст

Союэ Советских Социмнстическмх Республик ОПИСАНИЕ оч8171.09 ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)3аявлено 25.08.78 . Кл.3 (21)2665403/28-12 0 04 И 3/10 с присоединением заявки N? Государственный комитет СССР по делам изобретений в открытий (23) Приоритет Опубликовано 30.0 3J31. Бюллетень N$ 12 (53)УДК677.бнм Дата опубликования описаний 3G0381 (72) Авторы изобретения (088.8) А.И. Божко, Е. г . Вакуленко, А.И. Загальский Н.г. Марченко и А.Ф. Разяиченко (71) Заявитель (54) НИТЕПРОШИВНОЙ МАТЕРИАЛ І Изобретение относится к производству вяэально-прошивных материалов, преимущественно к выработке технических армирукщих материалов, и может быть использовано, например для армирования крупнозернистых смесей типа асфальта, бетона и т . п . Известен нитепрошизной материал, который содержит наложенные друг 10 на друга основные и уточные нити, скрепленные прошивными нитями трикотажным переплетением [ і ] . Однако такие материалы не обладают достаточной ячеистостью, так как возможное свободное пространство меж-'-* ду основными и уточными нитями з а полнено петельными столбиками и протяжками прошивных нитей. Цель изобретения - увеличение про нэводительности и получение материа- 20 ла с заданной ячеистбстью структуры. Указанная цель достигается гем, что петельные столбики прошивных нитей расположены попарно, причем вкут-,. ри каждой пары проходят основные ни- " ти, а уточные нити расположены, по крайней мере, в каждом втором петельном ряду пар петельных столбиков. При этом пары петельных столбиков могут быть образованы тремя прошив- 30 Г нымн нитями трикотажным переплетением, трико и цепочки, причем петли цепочки расположены в петельных столбиках через р я д . А также - двумя прошивными нитями трикотажным переплетением триковой косичкой. Кроме того, пары петельных столбиков могут быть образованы одной нитью трикотажным переплетением - киперноя цепочкой. На фиг. 1 показана структура материала с. парой петельных столбиков из Трех нитеП> на .фиг. 2 - то же, из двух нитей; на фиг. 3 - то же, из одной нити; на фиг. 4-6 - графики переплетения прошивной нити. Основные нити 1 и уточные нити 2, расположенные по раппорту, обеспечивающему образование ячеек необходимых размеров, наложены друг на друга и скреплены протяжками и остовами петель прошивных нитей 3-5 (фиг. 1 ) , 1 б и 7 (фиг. 2) и 8 (фиг. 3 ) . Прошивные нити образуют пары петельных столбиков 9, не связанные между собой протяжками петель. Основные нити 1 расположены внутри пгры петельных столбиков 9. Пары петельных столбиков образуются тремя, двумя и одной 817109 выполняют из двух нитей. При испольпрошивной нитью. При образовании пазовании гладких эластичных прошивных ры петельных столбиков тремя нитями нитей пары петельных столбиков целепроливная нить 3 образует петли трисообразно выполнять из одной нити. ко, а нити 4 и 5 петли цепочки, которые располагаются в петельных столбиНитепрошивные материалы вырабатыках через ряд (Фиг. 4 ) . При выполневаются на уточно-вязальных, основонии петельных столбиков из двух провязальных, вязально-прошивных и шивных нитей 6 и 7 они представляют т . п . машинах. собой триковую косичку (фиг. 5 ) . ВозПроизводство нитепрошивного матеможен вариант скрепления основных и риала позволяет снизить себестоиуточных ннтай парой петельных столбимость армирующего материала, увели10 чить производительность труда, уменьков 9, выполненных из одной прошивной нити 8. При этом пара петельных, шить расход сырья и электроэнергии. столбиков представляет собой кипер- \ ную цепочку (фиг. 9 ) . Поскольку лары петельных столбиков 9 между собой не Формула из обрет ения связаны протяжками прошивных нитей, но они -и, следовательно, основные ни1. Нитапрсшивной материал, содерти располагаются в материале с люжащий наложенные друг на яруга основбым интервалом. ные и уточные нити, скрепленные прошивными нитями трикотажным переплеУточные нити, как не принимающие тением, о т л и ч а ю щ и й с я там, непосредственного участия в процессе что, с целью увеличения производительпетлеобразования, располагаются проности и получения материала с заданизвольно и не обязательно их налиной, ячеистостью структуры, петельные чие в каждом петельном ряду. Для обесстолбики прошивных нитей расположены печения ячекстости достаточно распопричем внутри ложение уточных нитей не в каждом 25 попарно, основные нити, каждой парынипроходят а уточные петельном ряду пары петельных столбити расположены, по крайней мере, а ков. каждом втором петельном ряду пар пеПротяжки и остовы прошивных нитей тельных столбиков. надежно закрепляют уточные и основ2. Материал по п. 1, о т л и ч а ные нити в местах их пересечения, 30 ю щ и й с я тем, что пары петельных обеспечивая стабильность структуры. столбиков образованы тремя прошивнывозможность расположения основных и ми нитями трикотажным переплетением уточных нитей по заданному раппортрико и цапочкн, причем петли цепочту дает возможность получить любую ки расположены в петельных столбиячеистость, при этом отсутствие и з 35 ках через ряд. гибов основных и уточных нитей позволяет максимально использовать их 3. Материал, по п. 1, о т л и прочность. ч а ю щ и й с я тем, что пары петельных столбиков образованы двумя Для получения высокопрочного мапрошивными нитями трикотажным переплетериала в качестве основных и уточных нитей целесообразно применять 40 тением триковой косичкой. 4. Материал по п. X, о т л и стеклоровинг толщиной не менее ч а ю щ и й с я тем, что пары петель400 текс. В качестве прошивных нитей ных столбиков образованы одной нитью используют нити из натуральных* или трикотажным пераплетением-килерной химических волокон. При применении цепочкой. малорастяжи№ііх, например стеклянных прошивных нитей, пары петельных столбиков целесообразно выполнять из Источники информации, трех нитей. В случав применения ворпринятые so внимание при экспертизе систых прошивных нитей из натураль1. Патент С А № 2890579, Ш ных волокон пары петельных столбиков кл. 66-192, 1954. _ 817109 Фиг 5 Редактор А. Лежннна Составитель А. Чучазва Техред Т.Маточка Корректор Н.Бабинец* Заказ 1251/35 Тираж 448 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035t Москва, Ж~35, Раушская наО., д . 4/5 Филиал П П "Патент", г. Ужгород, ул. Проектная, 4 П

Дивитися

Додаткова інформація

Назва патенту англійською

Thread sewed fabric

Автори англійською

Bozhko Anatolii Ivanovych, Vakulenko Yevhenia Hermanivna, Zahalskyi Oleksandr Ivanovych, Reznichenko Anatolii Fedorovych

Назва патенту російською

Нитепрошивной материал

Автори російською

Божко Анатолий Иванович, Вакуленко Евгения Германовна, Загальский Александр Иванович, Резниченко Анатолий Федорович

МПК / Мітки

МПК: D04H 3/08

Мітки: hиткопрошивhий, матеріал
