Формула / Реферат

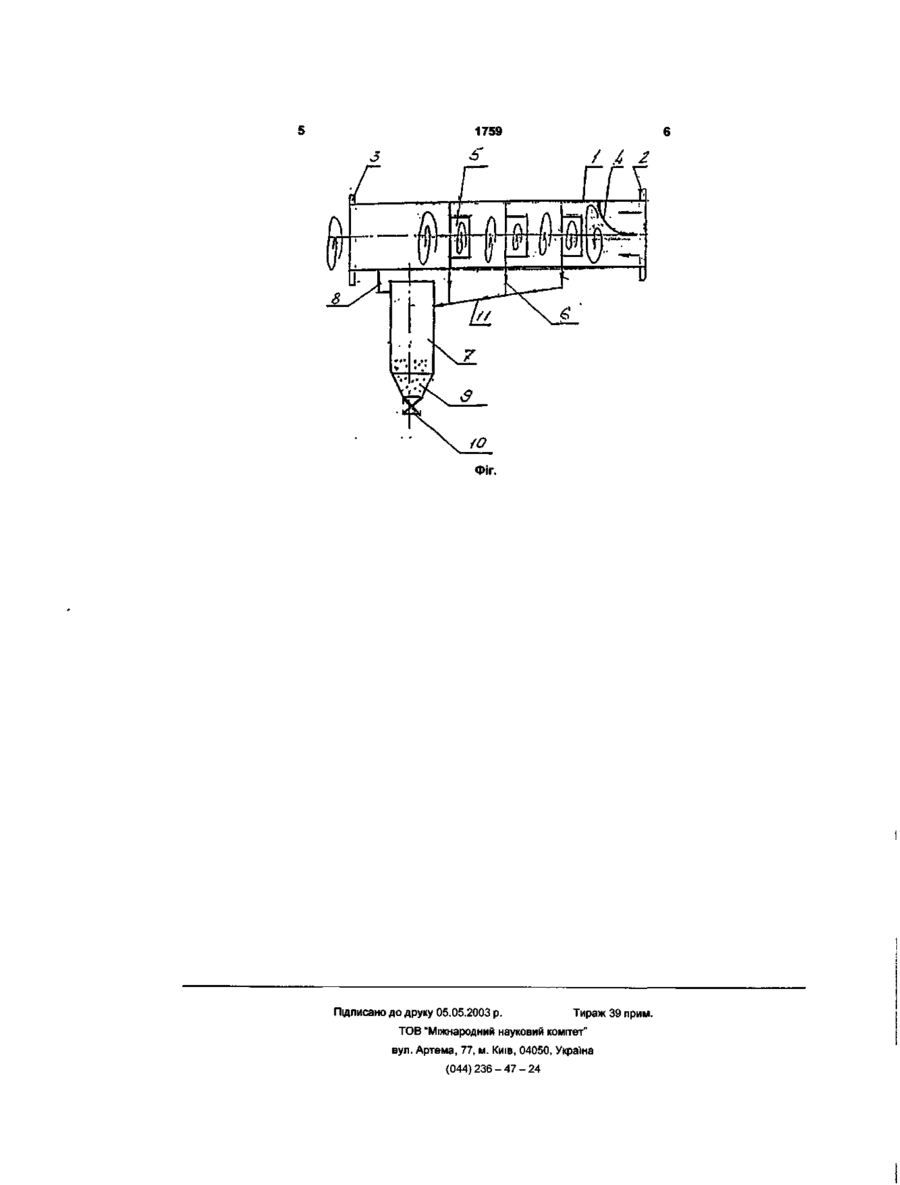

1. Установка для очищення текучих середовищ, яка містить корпус, виготовлений у вигляді циліндричної труби з отворами для входу та виходу потоку текучого середовища, пристосування для закручування та відокремлювання забруднень від потоку середовища, виконане у вигляді зігнутої пластини, частина ребра якої жорстко прикріплена до внутрішньої поверхні корпусу вздовж його твірної циліндричної поверхні, а у боковій поверхні корпусу між отвором для виходу і зігнутою пластиною виконано наскрізний отвір, призначений для виходу забруднень, яка відрізняється тим, що на наскрізному отворі, призначеному для виходу забруднень, жорстко закріплений трубчастий спіральний відвід, на виході якого встановлена накопичувальна ємність для утримування забруднень, верхня частина якої трубопроводом з'єднана з виходом корпусу, а нижня забезпечена запірним пристроєм.

2. Установка за п. 1, яка відрізняється тим, що спіральний відвід має довжину L по осі відводу, яка визначена виразом L=(1,20...1,30)D, де D - внутрішній діаметр корпусу установки.

3. Установка за п. 1, яка відрізняється тим, що накопичувальна ємність для утримування забруднень має форму зрізаного конуса.

Текст

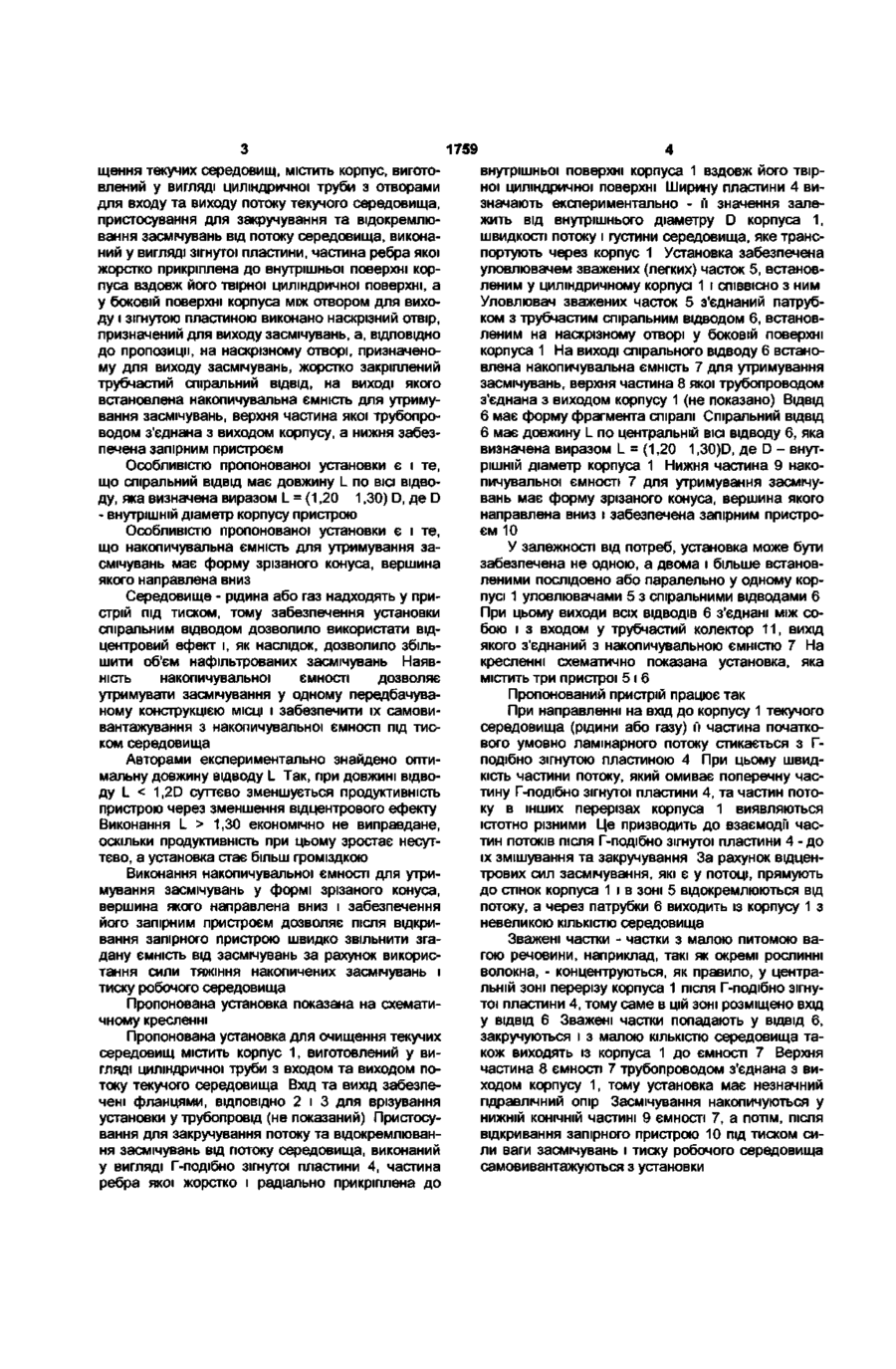

1. Установка для очищення текучих середовищ, яка містить корпус, виготовлений у вигляді циліндричної труби з отворами для входу та виходу потоку текучого середовища, пристосування для закручування та відокремлювання забруднень від потоку середовища, виконане у вигляді зігнутої пластини, частина ребра якої жорстко прикріплена до внутрішньої поверхні корпусу вздовж його твірної циліндричної поверхні, а у боковій поверхні корпусу між отвором для виходу і зігнутою пластиною виконано наскрізний отвір, призначений для виходу забруднень, яка відрізняється тим, що на наскрізному отворі, призначеному для виходу забруднень, жорстко закріплений трубчастий спіральний відвід, на виході якого встановлена накопичувальна ємність для утримування забруднень, верхня частина якої трубопроводом з'єднана з виходом корпусу, а нижня забезпечена запірним пристроєм. 2. Установка за п. 1, яка відрізняється тим, що спіральний відвід має довжину L по осі відводу, яка визначена виразом L=(1,20...1,30)D, де D внутрішній діаметр корпусу установки. 3. Установка за п. 1, яка відрізняється тим, що накопичувальна ємність для утримування забруднень має форму зрізаного конуса. Пропонована корисна модель відноситься до засобів очищення рідин і газів, у тому числі хладагентів, зокрема рідких, від засмічувань та зважених у середовищі часток. Пропонована установка може бути використана, зокрема, у конструкціях пристроїв охолодження конденсаторів турбін ТЕЦ та АЕС. Відомий пристрій для очищення текучих рідин, що вміщує корпус з отворами для входу і виходу текучої рідини, в якому встановлено фільтроелемент, виготовлений у вигляді шару подрібленого антрациту та кварцевого піску, розміщеного на підтримуючому гравійному шарі (Фильтр водопроводный. БСЭ. Т. 27, с. 43 - М: Сов. Энциклопедия. — 1977). Недолік описаного пристрою - громіздкість, обумовлена необхідністю одержання потоку хладагента високої продуктивності, наприклад, для охолодження турбін ТЕЦ, що обмежує область його застосування. Найбільш близькою до пропонованої корисної моделі за технічною суттю та результатом, що досягається, є установка для очищення текучих середовищ, яка містить корпус, виготовлений у вигляді циліндричної труби з отворами для входу та виходу потоку текучого середовища, засіб для закручування та відокремлювання засмічувань від потоку середовища, виконаний у вигляді зігнутої пластини, частина ребра якої жорстко прикріплена до внутрішньої поверхні корпуса вздовж його твірної циліндричної поверхні, а у боковій поверхні корпуса між отвором для виходу і зігнутою пластиною виконано наскрізний отвір, призначений для виходу засмічувань [Деклараційний патент на винахід № 30781 А, МПК 6 F04F 3/16, C02F 1/38, Опубл. 15.12.2000 р. Бюл. № 7-М]. Недолік описаної установки полягає у відсутності засобів для утримування, відокремлених під час роботи пристрою засмічувань для їх подальшої утилізації і їх вивантажування. У основу пропонованої корисної моделі поставлено задачу створення такої установки для очищення текучих середовищ, яка б була забезпечена засобом для утримування відокремлених під час роботи установки засмічувань для їх вивантажування й подальшої утилізації за рахунок доповнення установки пристроєм, який би забезпечив самовивантажування засмічувань у потрібний момент часу. Поставлена задача вирішується у пропонованій установці, яка, як і відома установка для очи О) ю 1759 щення текучих середовищ, містить корпус, виготовлений у вигляді циліндричної труби з отворами для входу та виходу потоку текучого середовища, пристосування для закручування та відокремлювання засмічувань від потоку середовища, виконаний у вигляді зігнутої пластини, частина ребра якої жорстко прикріплена до внутрішньої поверхні корпуса вздовж його твірної циліндричної поверхні, а у боковій поверхні корпуса між отвором для виходу і зігнутою пластиною виконано наскрізний отвір, призначений для виходу засмічувань, а, ВІДПОВІДНО до пропозиції, на наскрізному отворі, призначеному для виходу засмічувань, жорстко закріплений трубчастий спіральний ВІДВІД, на виході якого встановлена накопичувальна ємність для утримування засмічувань, верхня частина якої трубопроводом з'єднана з виходом корпусу, а нижня забезпечена запірним пристроєм Особливістю пропонованої установки є і те, що спіральний ВІДВІД має довжину L по ВІСІ відводу, яка визначена виразом L = (1,20 1,30) D, де D - внутрішній діаметр корпусу пристрою Особливістю пропонованої установки є і те, що накопичувальна ємність для утримування засмічувань має форму зрізаного конуса, вершина якого направлена вниз Середовище - рідина або газ надходять у пристрій під тиском, тому забезпечення установки спіральним відводом дозволило використати відцентровий ефект і, як наслідок, дозволило збільшити об'єм нафшьтрованих засмічувань Наявність накопичувальної ємності дозволяє утримувати засмічування у одному передбачуваному конструкцією МІСЦІ і забезпечити їх самовивантажування з накопичувальної ємності під тиском середовища Авторами експериментально знайдено оптимальну довжину відводу L Так, при довжині відводу L 1,30 економічно не виправдане, оскільки продуктивність при цьому зростає несуттєво, а установка стає більш громіздкою Виконання накопичувальної ємності для утримування засмічувань у формі зрізаного конуса, вершина якого направлена вниз і забезпечення його запірним пристроєм дозволяє після відкривання запірного пристрою швидко звільнити згадану ємність від засмічувань за рахунок використання сили тяжіння накопичених засмічувань і тиску робочого середовища Пропонована установка показана на схематичному кресленні Пропонована установка для очищення текучих середовищ містить корпус 1, виготовлений у вигляді циліндричної труби з входом та виходом потоку текучого середовища Вхід та вихід забезпечені фланцями, ВІДПОВІДНО 2 і 3 для врізування установки у трубопровід (не показаний) Пристосування для закручування потоку та відокремлювання засмічувань від потоку середовища, виконаний у вигляді Г-подібно зігнутої пластини 4, частина ребра якої жорстко і радіально прикріплена до внутрішньої поверхні корпуса 1 вздовж його твірної циліндричної поверхні Ширину пластини 4 визначають експериментально - її значення залежить від внутрішнього діаметру D корпуса 1, швидкості потоку і густини середовища, яке транспортують через корпус 1 Установка забезпечена уловлювачем зважених (легких) часток 5, встановленим у циліндричному корпусі 1 і СПІВВІСНО з ним Уловлювач зважених часток 5 з'єднаний патрубком з трубчастим спіральним відводом 6, встановленим на наскрізному отворі у боковій поверхні корпуса 1 На виході спірального відводу 6 встановлена накопичувальна ємність 7 для утримування засмічувань, верхня частина 8 якої трубопроводом з'єднана з виходом корпусу 1 (не показано) ВІДВІД 6 має форму фрагмента спіралі Спіральний ВІДВІД 6 має довжину L по центральній ВІСІ відводу 6, яка визначена виразом L = (1,20 1,30)D, де D - внутрішній діаметр корпуса 1 Нижня частина 9 накопичувальної ємності 7 для утримування засмічувань має форму зрізаного конуса, вершина якого направлена вниз і забезпечена запірним пристроєм 10 У залежності від потреб, установка може бути забезпечена не одною, а двома і більше встановленими послідовно або паралельно у одному корпусі 1 уловлювачами 5 з спіральними відводами 6 При цьому виходи всіх ВІДВОДІВ 6 з'єднані між собою і з входом у трубчастий колектор 11, вихід якого з'єднаний з накопичувальною ємністю 7 На кресленні схематично показана установка, яка містить три пристрої 5 і 6 Пропонований пристрій працює так При направленні на вхід до корпусу 1 текучого середовища (рідини або газу) її частина початкового умовно ламінарного потоку стикається з Гподібно зігнутою пластиною 4 При цьому швидкість частини потоку, який омиває поперечну частину Г-подібно зігнутої пластини 4, та частин потоку в інших перерізах корпуса 1 виявляються істотно різними Це призводить до взаємодп частин потоків після Г-подібно зігнутої пластини 4 - до їх змішування та закручування За рахунок відцентрових сил засмічування, які є у потоці, прямують до стінок корпуса 1 і в зоні 5 відокремлюються від потоку, а через патрубки 6 виходить із корпусу 1 з невеликою КІЛЬКІСТЮ середовища Зважені частки - частки з малою питомою вагою речовини, наприклад, такі як окремі рослинні волокна, - концентруються, як правило, у центральній зоні перерізу корпуса 1 після Г-подібно зігнутої пластини 4, тому саме в цій зоні розміщено вхід у ВІДВІД 6 Зважені частки попадають у ВІДВІД 6, закручуються і з малою КІЛЬКІСТЮ середовища також виходять із корпуса 1 до ємності 7 Верхня частина 8 ємності 7 трубопроводом з'єднана з виходом корпусу 1, тому установка має незначний гідравлічний опір Засмічування накопичуються у нижній КОНІЧНІЙ частині 9 ємності 7, а потім, після відкривання запірного пристрою 10 під тиском сили ваги засмічувань і тиску робочого середовища самовивантажуються з установки 1759 З Підписано до друку 05.05.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24

Дивитися

Додаткова інформація

Автори англійською

Trushyn Volodymyr Mykolaiovych, Lazebnikov Leonid Oleksandrovych

Автори російською

Трушин Владимир Николаевич, Лазебников Леонид Александрович

МПК / Мітки

МПК: F04F 5/16, C02F 1/38

Мітки: установка, середовищ, текучих, очищення
