Пристрій для очищення текучих рідин

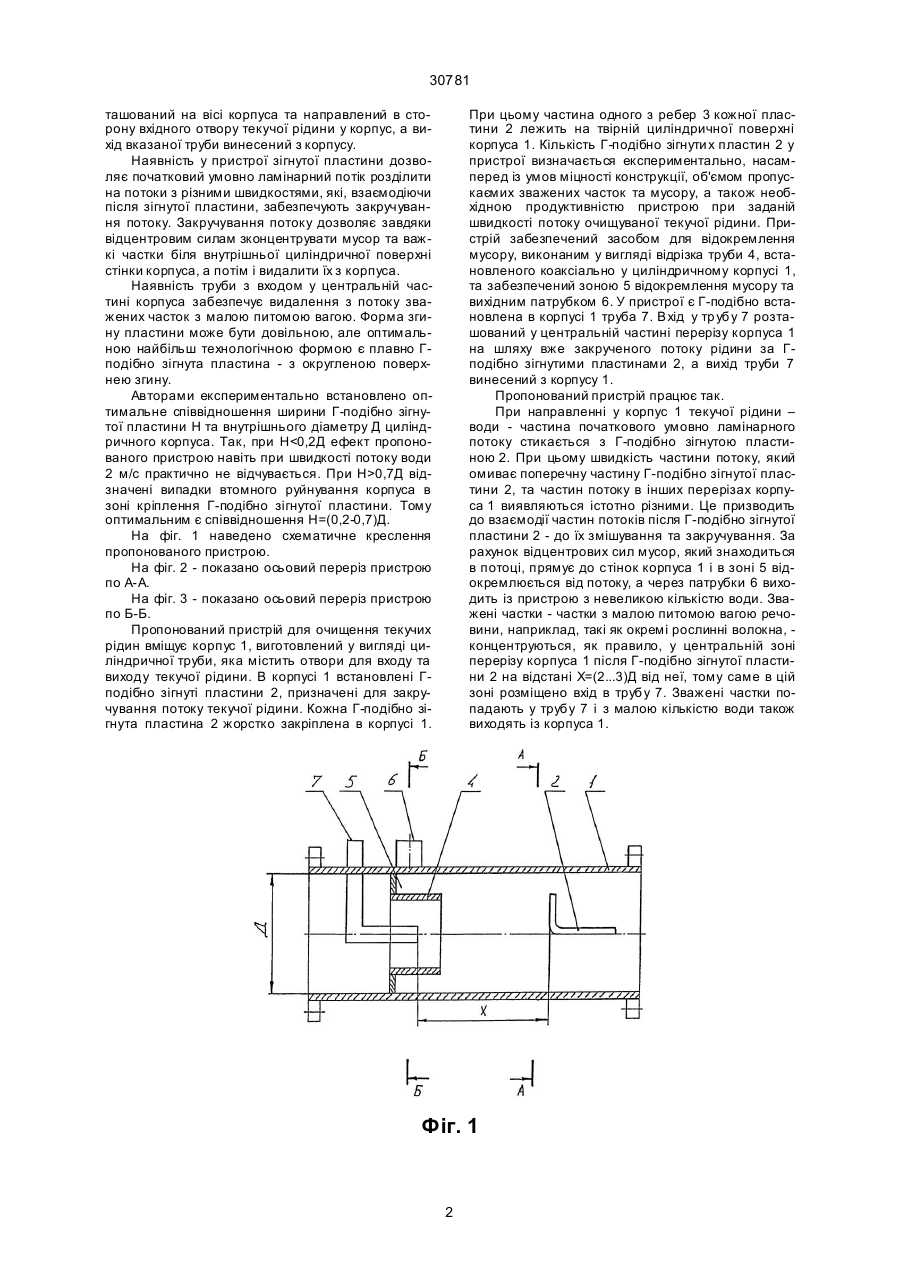

Пристрій для очищення текучих рідин, який містить вісесиметричний корпус з отворами для входу та ви ходу потоку текучої рідини, засоби для закручування потоку та відокремлення мусору та зважених часток, який відрізняється тим, що корпус виготовлений у вигляді циліндричної труби, за 30781 ташований на вісі корпуса та направлений в сторону вхідного отвору текучої рідини у корпус, а вихід вказаної труби винесений з корпусу. Наявність у пристрої зігнутої пластини дозволяє початковий умовно ламінарний потік розділити на потоки з різними швидкостями, які, взаємодіючи після зігнутої пластини, забезпечують закручування потоку. Закручування потоку дозволяє завдяки відцентровим силам зконцентрувати мусор та важкі частки біля внутрішньої циліндричної поверхні стінки корпуса, а потім і видалити їх з корпуса. Наявність труби з входом у центральній частині корпуса забезпечує видалення з потоку зважених часток з малою питомою вагою. Форма згину пластини може бути довільною, але оптимальною найбільш технологічною формою є плавно Гподібно зігнута пластина - з округленою поверхнею згину. Авторами експериментально встановлено оптимальне співвідношення ширини Г-подібно зігнутої пластини Н та внутрішнього діаметру Д циліндричного корпуса. Так, при Н0,7Д відзначені випадки втомного руйнування корпуса в зоні кріплення Г-подібно зігнутої пластини. Тому оптимальним є співвідношення Н=(0,2-0,7)Д. На фіг. 1 наведено схематичне креслення пропонованого пристрою. На фіг. 2 - показано осьовий переріз пристрою по А-А. На фіг. 3 - показано осьовий переріз пристрою по Б-Б. Пропонований пристрій для очищення текучих рідин вміщує корпус 1, виготовлений у вигляді циліндричної труби, яка містить отвори для входу та виходу текучої рідини. В корпусі 1 встановлені Гподібно зігнуті пластини 2, призначені для закручування потоку текучої рідини. Кожна Г-подібно зігнута пластина 2 жорстко закріплена в корпусі 1. При цьому частина одного з ребер 3 кожної пластини 2 лежить на твірній циліндричної поверхні корпуса 1. Кількість Г-подібно зігнути х пластин 2 у пристрої визначається експериментально, насамперед із умов міцності конструкції, об'ємом пропускаємих зважених часток та мусору, а також необхідною продуктивністю пристрою при заданій швидкості потоку очищуваної текучої рідини. Пристрій забезпечений засобом для відокремлення мусору, виконаним у вигляді відрізка труби 4, встановленого коаксіально у циліндричному корпусі 1, та забезпечений зоною 5 відокремлення мусору та вихідним патрубком 6. У пристрої є Г-подібно встановлена в корпусі 1 труба 7. Вхід у тр убу 7 розташований у центральній частині перерізу корпуса 1 на шляху вже закрученого потоку рідини за Гподібно зігнутими пластинами 2, а вихід труби 7 винесений з корпусу 1. Пропонований пристрій працює так. При направленні у корпус 1 текучої рідини – води - частина початкового умовно ламінарного потоку стикається з Г-подібно зігнутою пластиною 2. При цьому швидкість частини потоку, який омиває поперечну частину Г-подібно зігнутої пластини 2, та частин потоку в інших перерізах корпуса 1 виявляються істотно різними. Це призводить до взаємодії частин потоків після Г-подібно зігнутої пластини 2 - до їх змішування та закручування. За рахунок відцентрових сил мусор, який знаходиться в потоці, прямує до стінок корпуса 1 і в зоні 5 відокремлюється від потоку, а через патрубки 6 виходить із пристрою з невеликою кількістю води. Зважені частки - частки з малою питомою вагою речовини, наприклад, такі як окремі рослинні волокна, концентруються, як правило, у центральній зоні перерізу корпуса 1 після Г-подібно зігнутої пластини 2 на відстані X=(2...3)Д від неї, тому саме в цій зоні розміщено вхід в трубу 7. Зважені частки попадають у трубу 7 і з малою кількістю води також виходять із корпуса 1. Фіг. 1 2 30781 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
