Будова приймання та відображення інформації

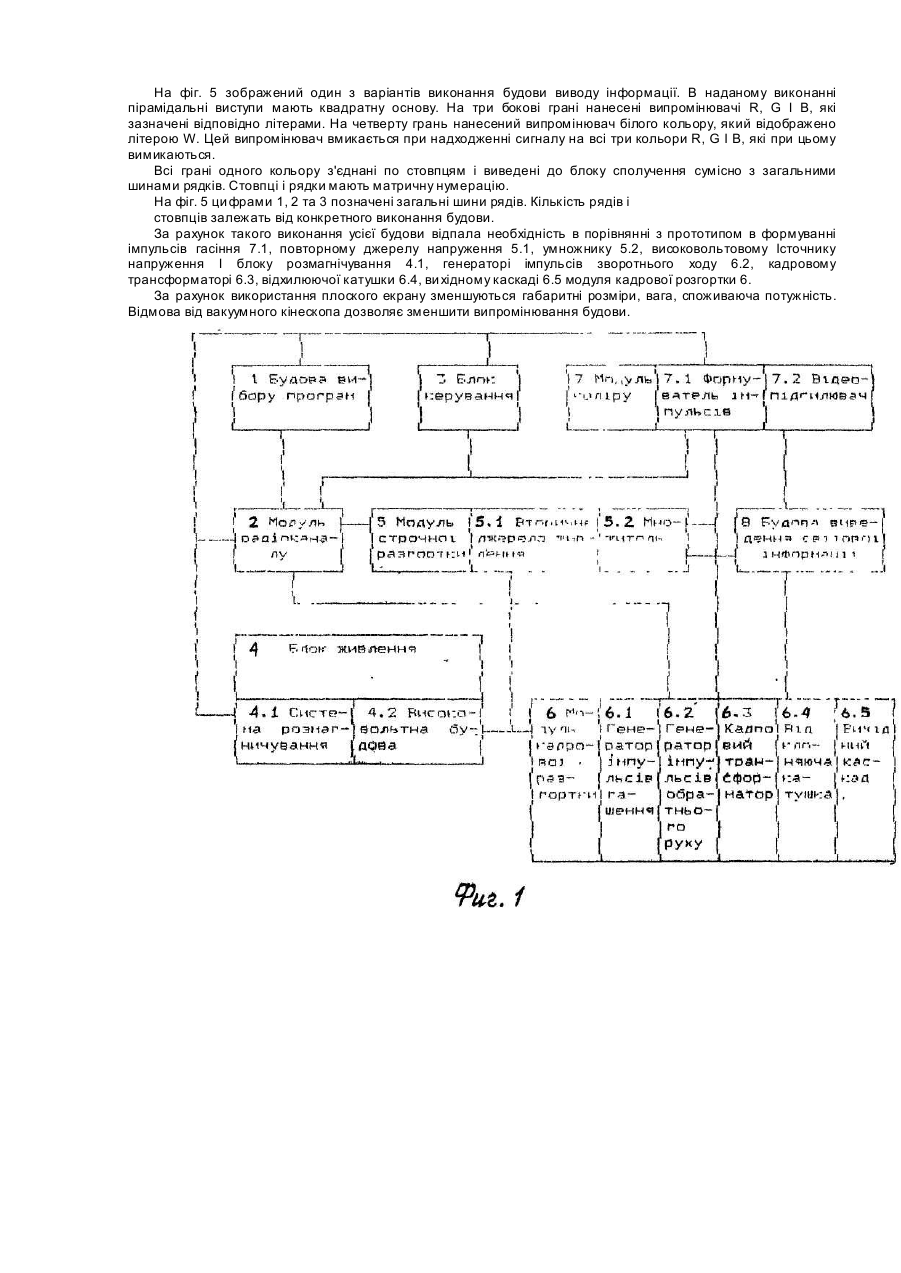

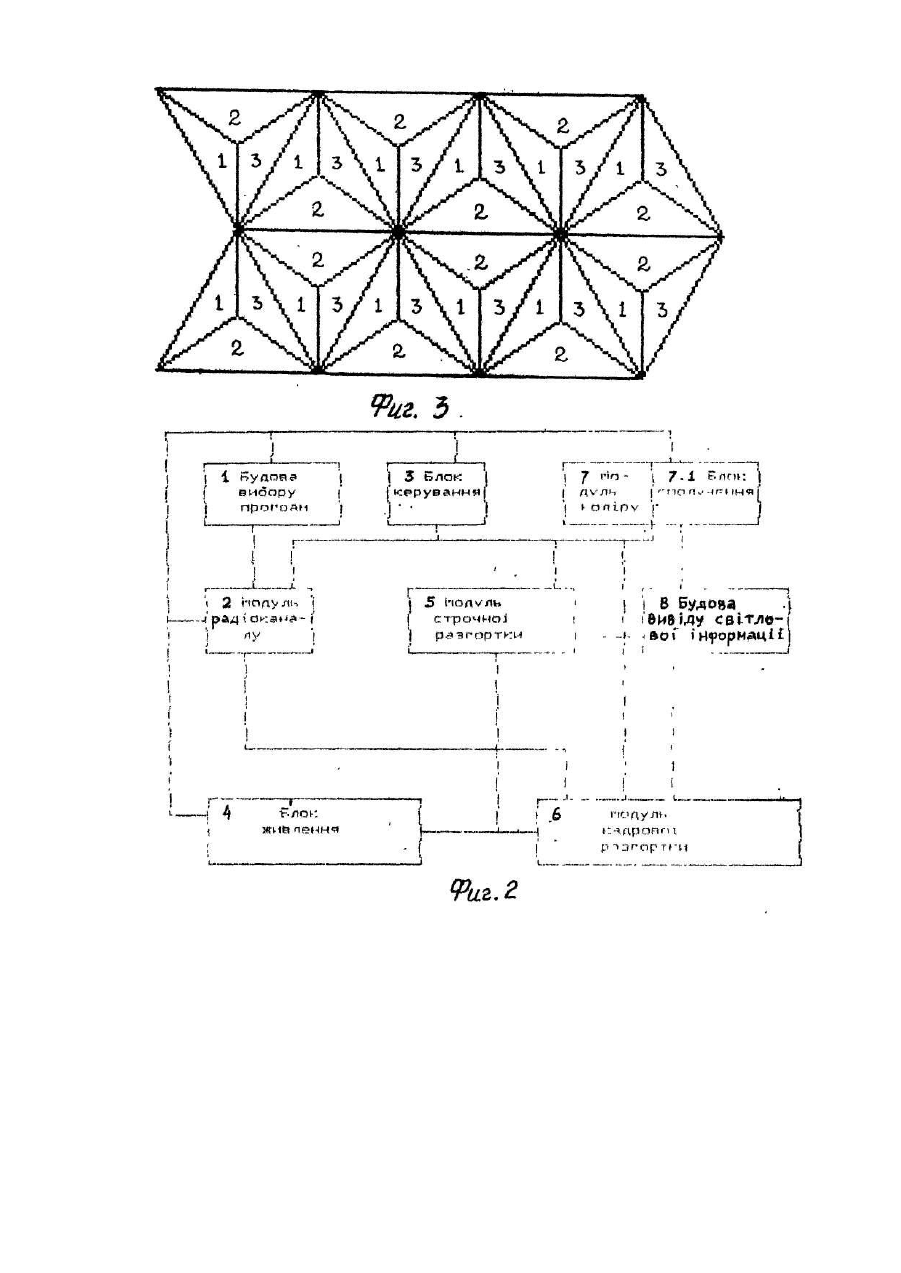

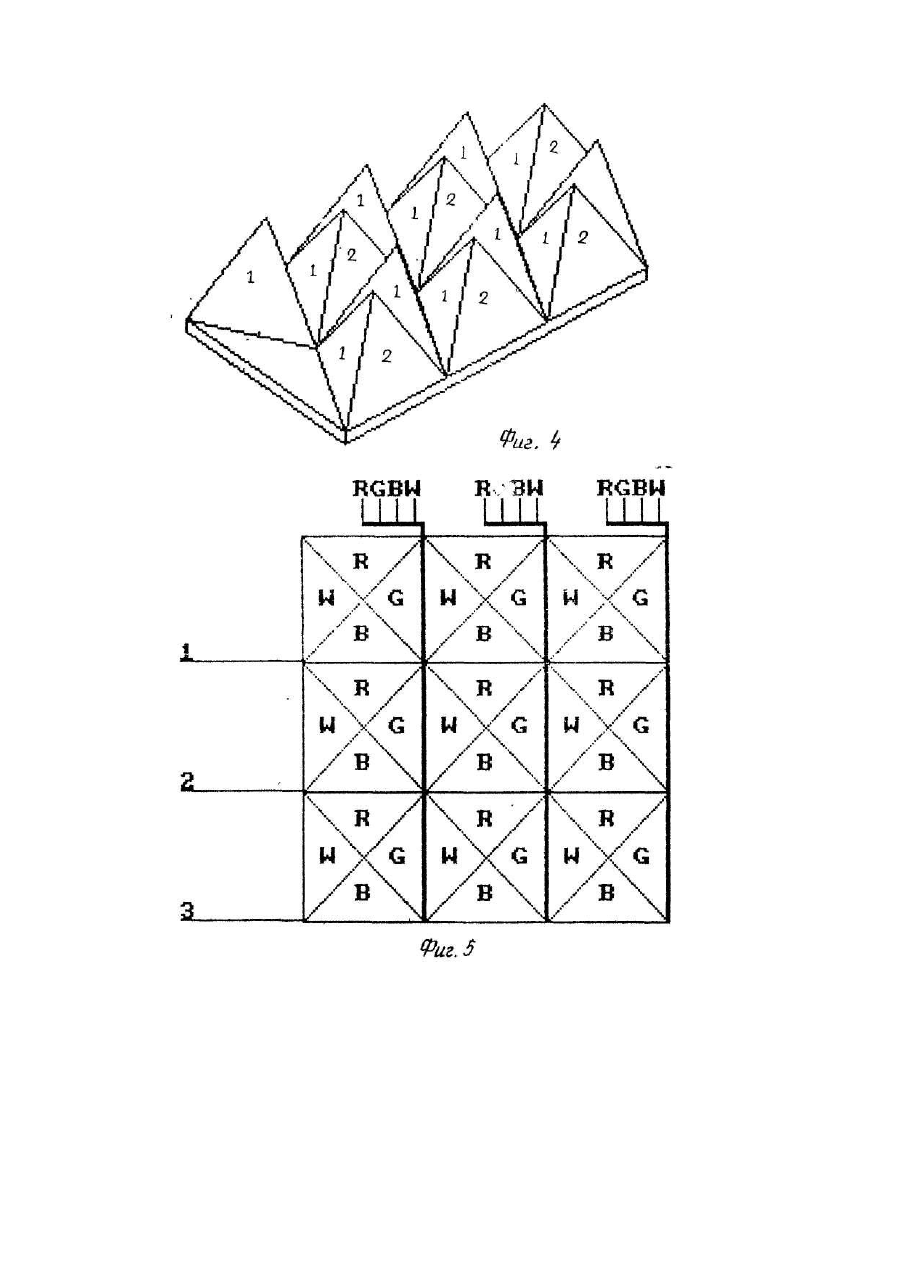

Запропонований винахід відноситься до області радіотехніки і може бути використаний для приймання та відображення інформації. Відома будова (журнал "Радіо", 1982, № З, с.ЗО), яка являє собою телевізійний радіоприймач "Шилялис 4ОЗД". Відомий також телевізійний радіо-приймач ЗУСЦТ - "Радій", 1986, № 10, с.42. Ця будова, як і заявлена, утримує будову вибору програм, модуль радіоканалу, блоку керування, блоку живлення, модуль строчної розгортки, модуль кадрової розгортки, модулю кольору і будови виведення світлової інформації. Дана будова не дозволяє забезпечити потрібний технічний результат - зменшення габаритів, зменшення споживаючої могутності, підвищення якості відображеної інформації, можливість запам'ятовування відображаючої інформації. Відома також будова (патент Японії, кл. Η 04 Μ 5/68, N5 4-10277, РЖ ИСМ № 111-09-93), утримуюча бурову відображення інформації, маюча екран з нанесеним на нього люминофору І випускаюче світло в результаті падіння на нього електронних пучків. Найбільш близьким по совокупності ознаків до припущеного технічного рішення є будова, описана М.А. Бродарським "Кольорове телебачення", Мінськ, "Вища школа", 1994, блок-схема якого представлена на фіг. 1. Дана будова, як І запропонована, містить будову вибору програм І, з'єднаного з модулем радіоканалу 2, блок керування 3, блок живлення 4, утримуючий низьковольтову будову 4.1 і високовольтову будову 4.2, модуль строчної розгортки 5, утримуючий будову формування Імпульсів гасіння 5.1, та множитель 5.2, генератору Імпульсів гасіння 6.1, генератор Імпульсів зворотнього ходу променя 6.2, кадровий трансформатор 6.3, відхиляючу катушку 6.4, вихідний каскад 6.5, модуль кольору 7, утримуючий формувач Імпульсів гасіння 7.1, та відеопідсилювач 7.2, та будова виведення світлової інформації 8, в якості якої використаний кінескоп, на якому розташована відхиляюча система. У відомій будові приймаючий сигнал з будови вибору програм та модуля радіоканалу 2 після перетворення регулюються блоком керування 3, постачальний від блока живлення 4, подається на модуль строчної розгортки 5, модуль кадрової розгортки 6 та модуль кольору 7, з відеопідсилювачем 7.2 якого сигналами кольору R, G та В подаються на електронні пушки будови відображення кольорової Інформації 8 кінескоп. Для праці кінескопа використовується високовольтна будова 4.2 та модуль розмагнічування 4.1. На кінескоп подається також сигнал з множителя 5.-2 модуля строчної розгортки 5, з вихідного каскаду 6.5 І з модуля кадрової розгортки 6. Недоліком відомої будови можна вважати складність перетворення електронної інформації у світлову. Будова виводу світлової інформації 8 має шкідне для здоров'я людини випромінювання. Для її праці необхідна висока напруга, нагрів катодних гармат. Зведення трьох кольорових променів діється складною системою модулів кадрової 6 і строчної 5 розгортки, а також відхилюючою системою будови виводу світлової Ін формації. Габаритні розміри відомої будови великі. Вони визначені будовою виводу світлової інформації 8, зокрема кінескопом. Нею також відзначаються значні витрати електроенергії та якість відображеної Інформації. Завдання заявленого винаходу направлено на здійснення можливостей підвищення якості відображеної інформації при одночасному зменшенні габаритних розмірів, ваги та споживаючої потужності. Технічний підсумок, який може бути одержаний при здійсненні заявляемого винаходу, міститься у підвищенні якості функціональних можливостей. істотними признаками, впливаючими на досягнений технічний рез-ультат та достатніми у всі х випадках, на які поширюються зажадаємий об'єм правового захисту є слідуючі: - будова вибору програм; - модуль радіоканалу; - блок керування; - блок живлення; - модуль строчної розгортки; - модуль кадрової розгортки; - модуль кольору; - будова вибору інформації. Ознаки, відмінні від прототипа: - будова виводу інформації виконана у вигляді плоского екрану, з зворотнього боку якого створені пірамідальні виступи, на грані яких нанесені світловипромінювачі, виводи яких з'єднані через блок сполуки модуля кольору з модулем строчної розгортки та модулем кадрової розгортки, при цьому блок сполучення виконаний на логічних елементах, дозволяючих виводити світлову інформацію в матричному вигляді. - блок сполучення має блок збереження інформації. На фіг. 2 приведена блок-схема заявляємої будови приймання та відображення інформації. Будова приймання та відображення Інформації утримує будову вибора програм І модуль радіоканалу 2, блок керування З, блок живлення 4, модуль строчної розгортки 5, модуль кадрової розгортки 6, модуль кольору 7, в якому введено блок сполучення 7.1 і будова виведення світлової інформації 8 у вигляді плоского екрану, з зворотнього боку якого створені пірамідальні виступи, на грані яких нанесені світловипромінювачі. Виводи світловипромінювачів з'єднані через блок 7.1 сполучення з модулем строчної розгортки 5 і модулем кадрової розгортки 6. Блок сполучення 7.1 має блок збереження інформації. На фіг. З зображено елемент будови виводу світлової інформації 8 - вид з зворотного боку. Грані 1, 2 і 3 відповідають світловим випромінювачам кольору R, G і В. На фіг. 4 зображено елемент будови виводу сві тлової інформації 8 - вид зверху на поверхні з пірамідальними виступами. Випромінювачі кольору нанесені відповідно на грані 1, 2 та 3. Вхідний сигнал з будови вибору програм 1, модуля радіоканалу 2, та блока керування З надходять на модуль кольору 7 з блоком сполуки 7.1 та на модулі строчної розгортки 5 І кадрової розгортки 6. Сформований процесором блока сполучення 7.1, виконаного на логічних елементах модуля кольору сигнали R, G І В у матричному вигляді подаються на відповідні шини світловипромінюючих граней будови виводу інформації 8. Всі блоки І модулі будови прийома та відображення живляться від низьковольтового блоку живлення 4. На фіг. 5 зображений один з варіантів виконання будови виводу інформації. В наданому виконанні пірамідальні виступи мають квадратну основу. На три бокові грані нанесені випромінювачі R, G І В, які зазначені відповідно літерами. На четверту грань нанесений випромінювач білого кольору, який відображено літерою W. Цей випромінювач вмикається при надходженні сигналу на всі три кольори R, G І В, які при цьому вимикаються. Всі грані одного кольору з'єднані по стовпцям і виведені до блоку сполучення сумісно з загальними шинами рядків. Стовпці і рядки мають матричну нумерацію. На фіг. 5 ци фрами 1, 2 та 3 позначені загальні шини рядів. Кількість рядів і стовпців залежать від конкретного виконання будови. За рахунок такого виконання усієї будови відпала необхідність в порівнянні з прототипом в формуванні імпульсів гасіння 7.1, повторному джерелу напруження 5.1, умножнику 5.2, високовольтовому Істочнику напруження І блоку розмагнічування 4.1, генераторі імпульсів зворотнього ходу 6.2, кадровому трансформаторі 6.3, відхилюючої катушки 6.4, ви хідному каскаді 6.5 модуля кадрової розгортки 6. За рахунок використання плоского екрану зменшуються габаритні розміри, вага, споживаюча потужність. Відмова від вакуумного кінескопа дозволяє зменшити випромінювання будови.
