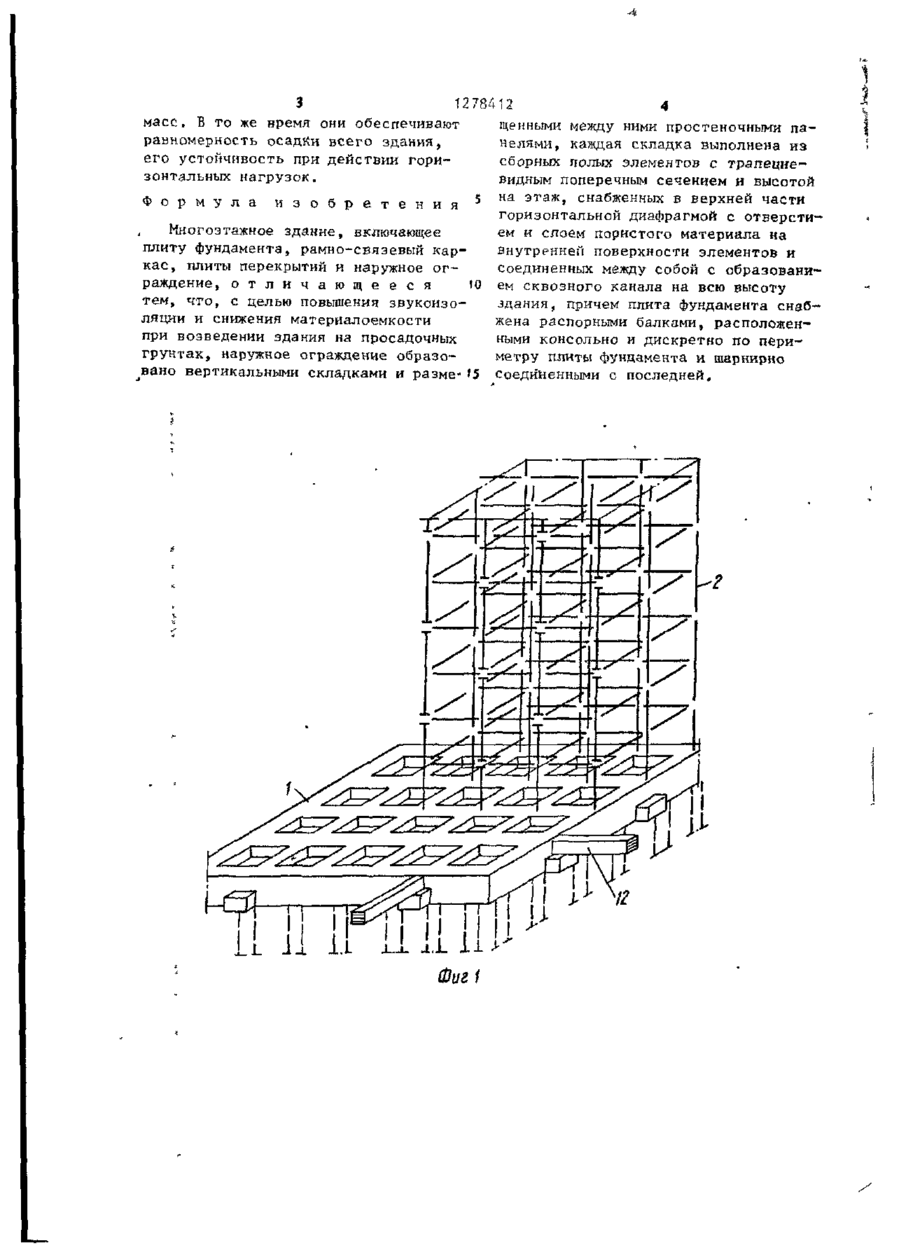

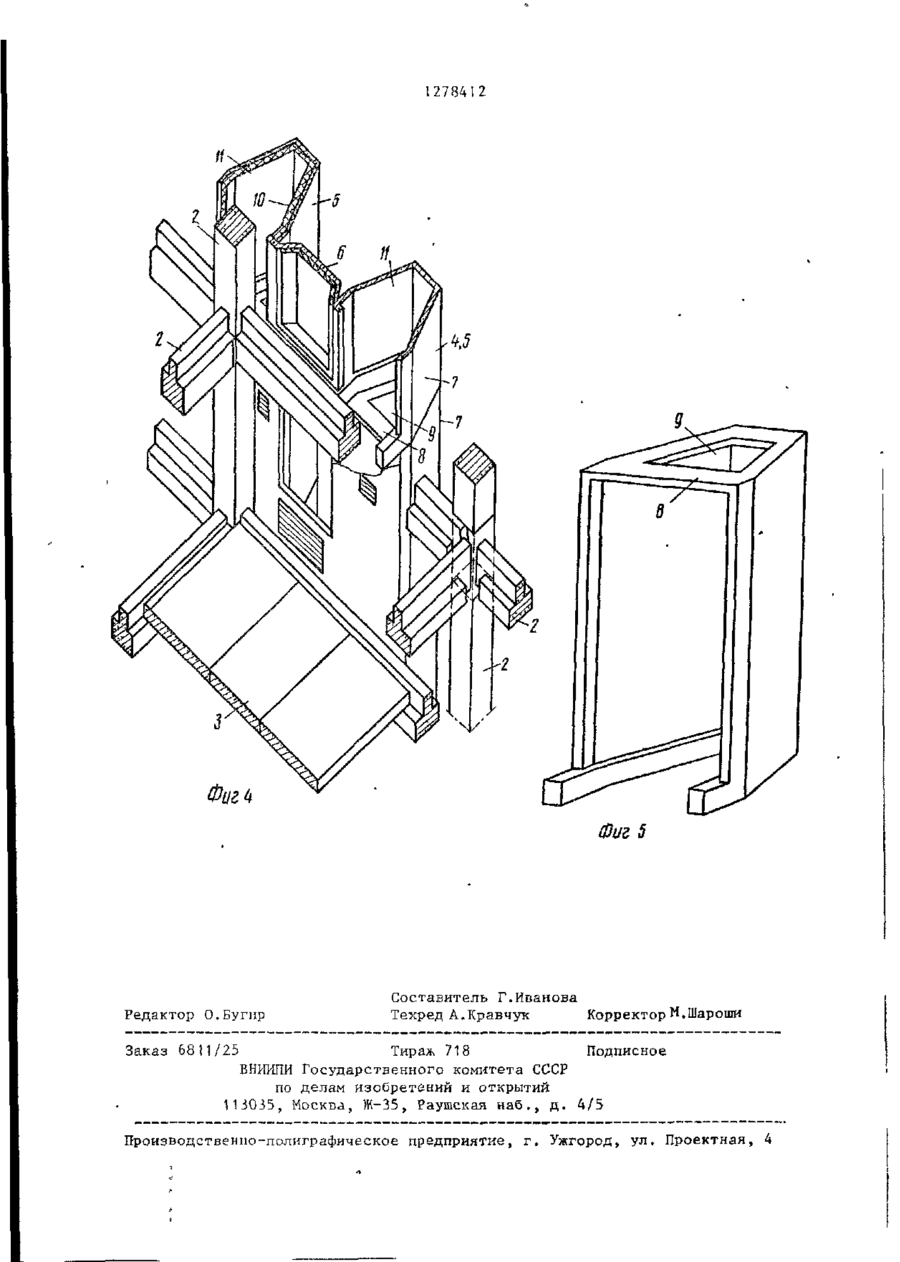

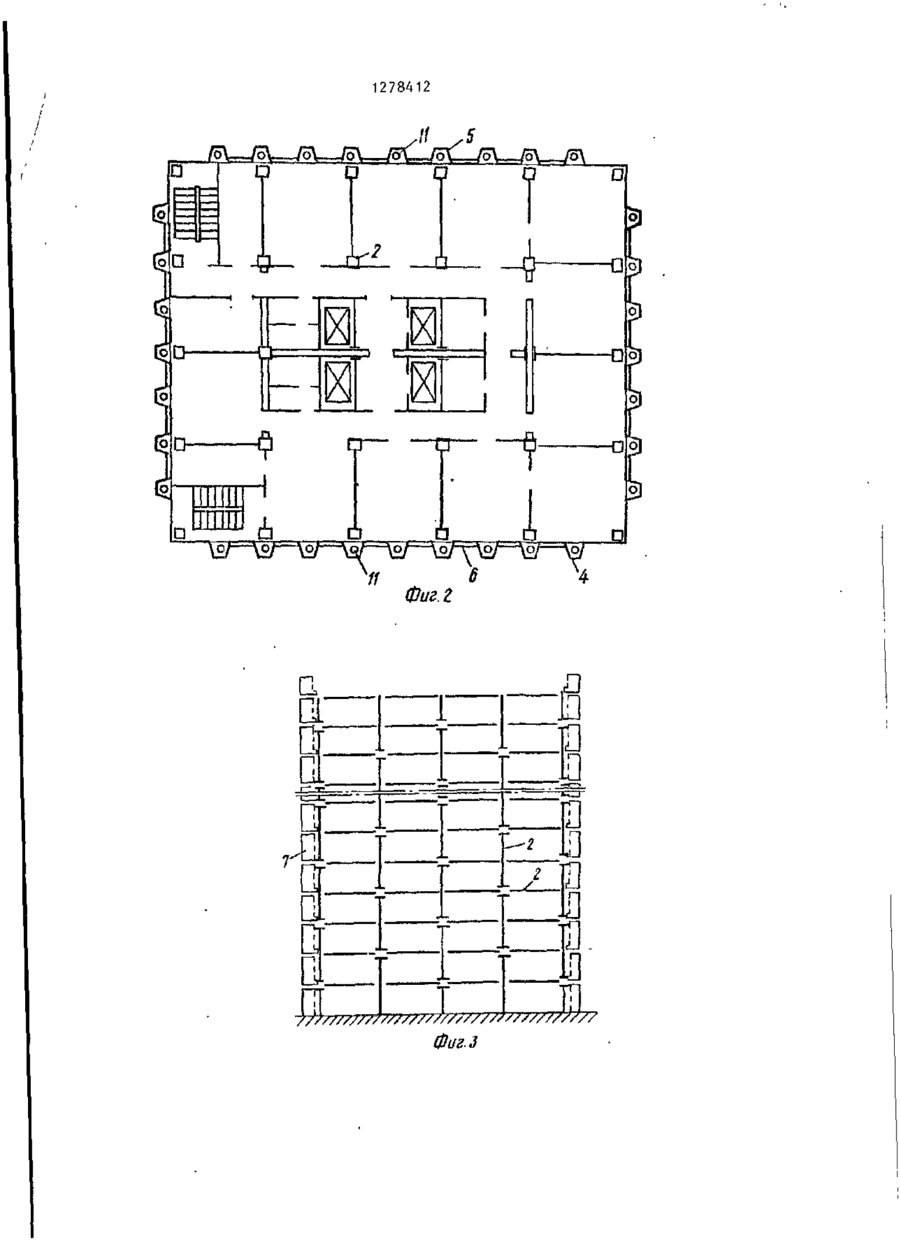

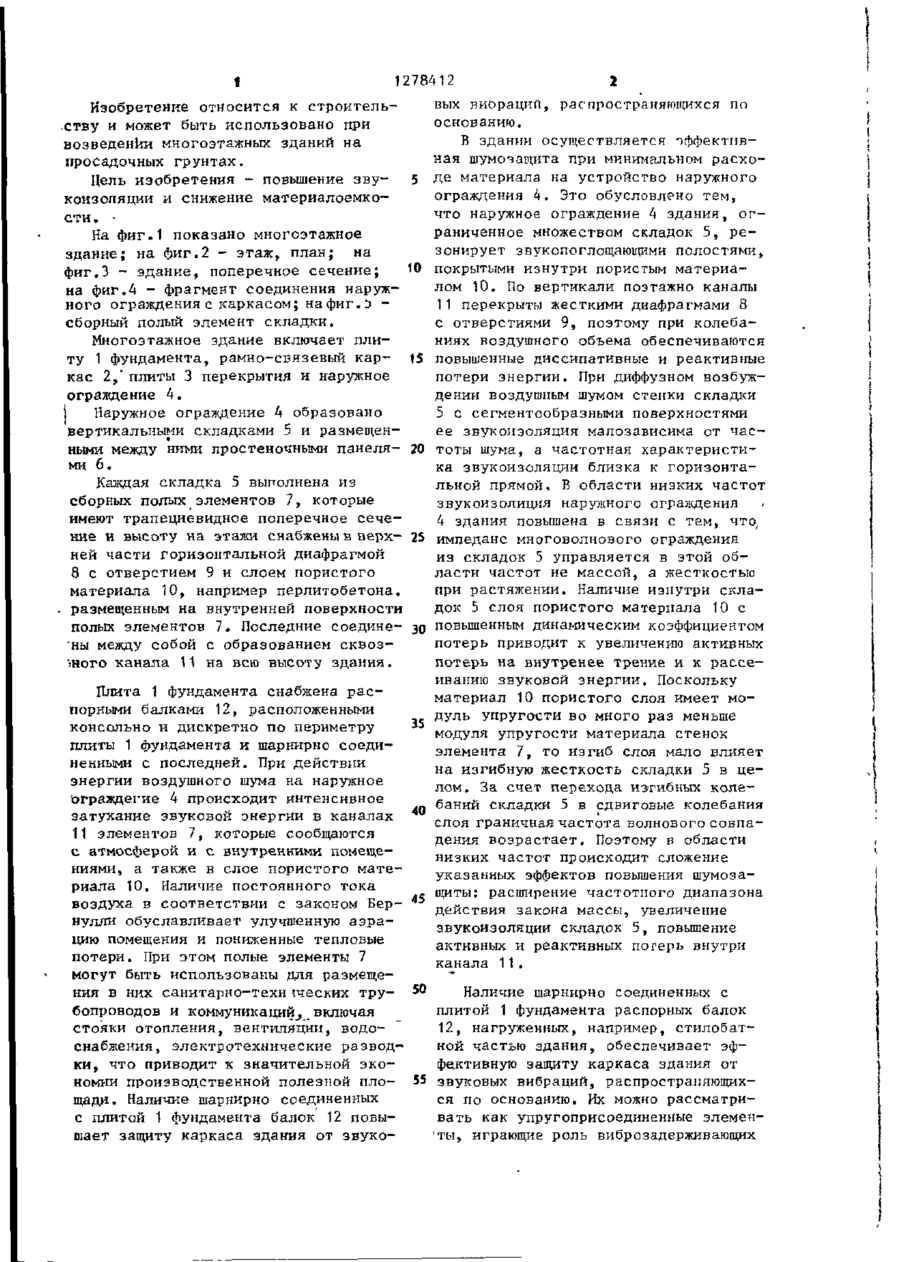

Изобретение относится к многоэтажным зданиям и позволяет повысить звукоизоляцию и снизить материалоемкость. Наружное ограждение образовано вертикаггьными складками и размещенными между ними простеночными панелями. Складки представляют собой полый элеме?іт трапециевидного поперечного сечеиия и высотой на этаж с горизонтальной диафрагмой в верхней части и слоем пористого материала на внутренней поверхности. Складки соединены между соПой с образованием сквозных рканалов на всю высоту здания. Распорные балки расположены дискретно по периметру плиты фундамента и соединены с ней шарнирно. 5 ил. а 1278412 Изобретение относится к строительству и может быть использовано при возведении многоэтажных зданий на просадочных грунтах. Цель изобретения - повышение звукоизоляции и снижение материалоемкости. • На фиг.1 показано многоэтажное здание; на фиг.2 - этаж, план; на фиг,3 - здание, поперечное сечение; на фиг.А - фрагмент соединения наружного ограждения с каркасом; на фиг.Ь сборный полый элемент складки. Многоэтажное здание включает плиту 1 фундамента, рамно-связевый каркас 2,' плиты 3 перекрытия и наружное ограждение 4. і Наружное ограждение 4 образовано вертикальными складками 5 и размещенными между ними простеночными панелями 6. Каждая складка 5 выполнена из сборных полых элементов 7, которые имеют трапециевидное поперечное сечение и высоту на этажи снабжены в верхней части горизонтальной диафрагмой 8 с отверстием 9 и слоем пористого материала 10, например перлитобетона. размещенным на внутренней поверхности полых элементов 7. Последние соедине•ны между собой с образованием сквоз':ного канала 11 на всю высоту здания. вых ршораций, распространяющихся по основанию. В здании осуществляется іффєктпвная шумочащита при минимальном расхо5 де материала на устройство наружного ограждения 4. Это обусловлено тем, что наружное ограждение 4 здания, ограниченное множеством складок 5, резонирует звукопоглощающими полостями, 10 покрытыми изнутри пористым материалом Ю . По вертикали поэтажно каналы 11 перекрыты жесткими диафрагмами 8 с отверстиями 9, поэтому при колебаниях воздушного объема обеспечиваются 15 повышенные диссипативные и реактивные потери энергии. При диффузном возбуждении воздушным шумом стенки складки 5 с сегментообразными поверхностями ее звукоизоляция малозависима от час20 тоты шума, а частотная характеристик звукоизоляции близка к горизонтак а льной прямой, В области низких частот звукоизолиция наружного ограждения 4 здания повышена в связи с тем, что, 25 импеданс многоволнового ограждения складок 5 управляется в этой оби з ласти частот не массой, а жесткостью при растяжении. Наличие изнутри складок 5 слоя пористого материала 10 с зо повышенным динамическим коэффициентом потерь приводит к увеличению активных потерь на внутренее трение и к рассеиванию звуковой энергии. Поскольку материал 10 пористого слоя имеет модуль упругости во много раз меньше 35 модуля упругости материала стенок элемента 7, то изгиб слоя мало влияет на изгибнуто жесткость складки 5 в целом. За счет перехода изгибных коле4Q баний складки 5 в сдвиговые колебания слоя граничная частота волнового совпадения возрастает. Поэтому в области низких частот происходит сложение указанных эффектов повышения шумоза-с щиты: расширение частотного диапазона действия закона массы, увеличение звукоизоляции складок 5, повышение активных и реактивных потерь внутри канала 11. Плита 1 фундамента снабжена распорными балками 12, расположенными консольно и дискретно по периметру плиты 1 фундамента и шарнирно соединенными с последней. При действии энергии воздушного шума на наружное Ьграждегие 4 происходит интенсивное затухание звуковой энергии в каналах 11 элементов 7, которые сообщаются с атмосферой и с внутренними помещениями, а также в слое пористого материала 10. Наличие постоянного тока воздуха в соответствии с законом Бернулли обуславливает улучшенную аэрацию помещения и пониженные тепловые потери. При этом полые элементы 7 могут быть использованы для размещеНаличие шарнирно соединенных с ния в них санитарно-техн іческих тру- 5° плитой 1 фундамента распорных балок бопроводов и коммуникаций, включая 12, нагруженных, например, стилобатстояки отопления, вентиляции, водоиой частью здания, обеспечивает эфснабжения, электротехнические разводфедстивную защиту каркаса здания от ки, что приводит к значительной экономии производственной полезной пло- 55 звуковых вибраций, распространяющихщади. Наличие шарнирно соединенных ся по основанию. Их можно рассматрис плитой 1 фундамента балок 12 повывать как упругоприсоединенные элеменшает защиту каркаса здания от звуко'ты, играющие роль виброзадерживающих О I, л -} масс. В то же время они обеспечивают равномерность осадки всего здания, его устойчивость при действии горизонтальных нагрузок. W\ \ А. . 4 щепными между ними простеночными панелями, каждая складка выполнена иэ сборных полых элементов с трапециевидным поперечным сечением и высотой 5 на этаж, снабженных в верхней части Ф о р м у л а и з о б р е т е н и я горизонтальной диафрагмой с отверстиМногоэтажное здание, включающее ем и слоем пористого материала на плиту фундамента, рамно-свяэевый карвнутренней поверхности элементов и кас, плиты перекрытий и наружное огсоединенных между собой с образованираждение, о т л и ч а ю щ е е с я 10 ем сквозного канала на всю высоту тем, что, с целью повышения звукоизоздания, причем плита фундамента снабляции и снижения материалоемкости жена распорными балками, расположенпри возведении здания на просадочных ными консольно и дискретно по перигрунтах, наружное ограждение образометру плиты фундамента и шарнирно вано вертикальными складками и разме-'5 соединенными с последней. 1278412 fo\— /oV P Q D .// /5 D П -и 0 -а D Фиг. 2 777 1278412 П Фиги Фиг 5 Редактор О.Бугир Составитель Г.Иванова Техред А.Кравчук Корректор М.Шароши Заказ 6811/25 Тираж 718 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственпо-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Д„с-*2
