Кий більярдний

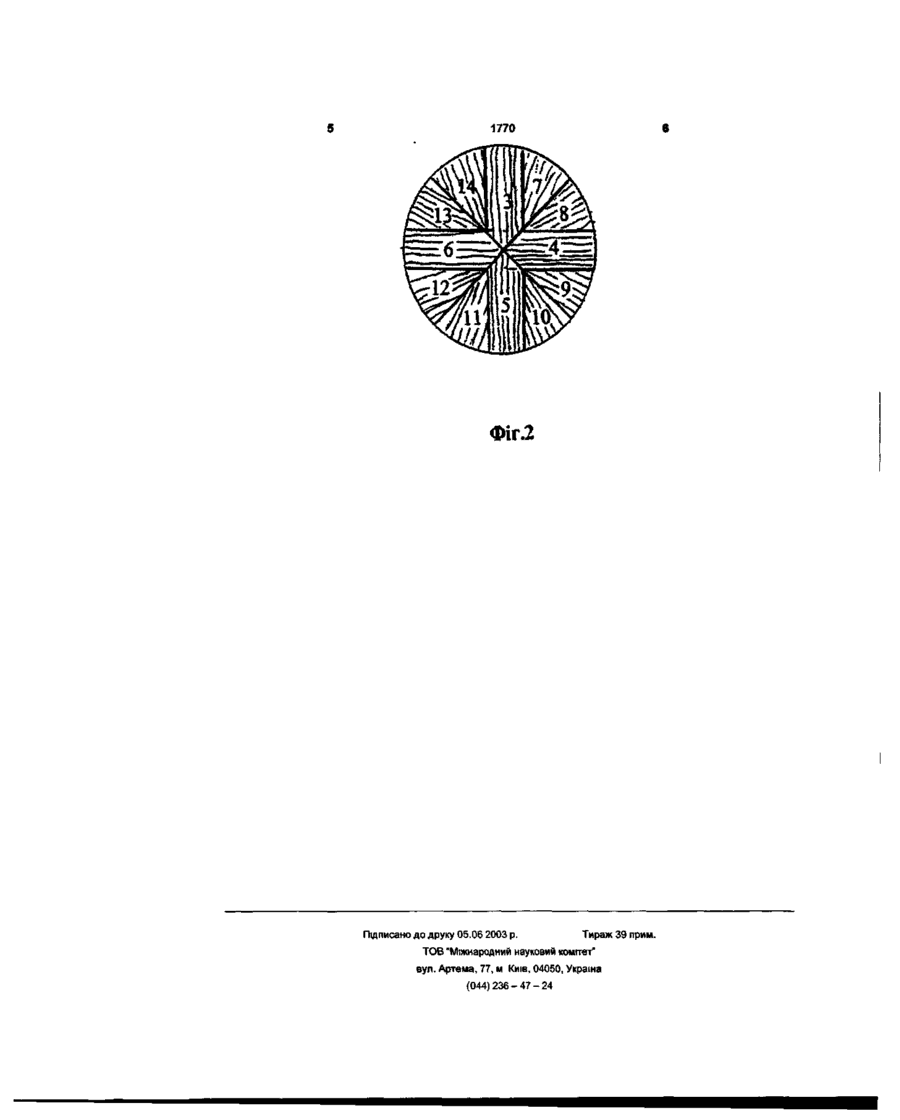

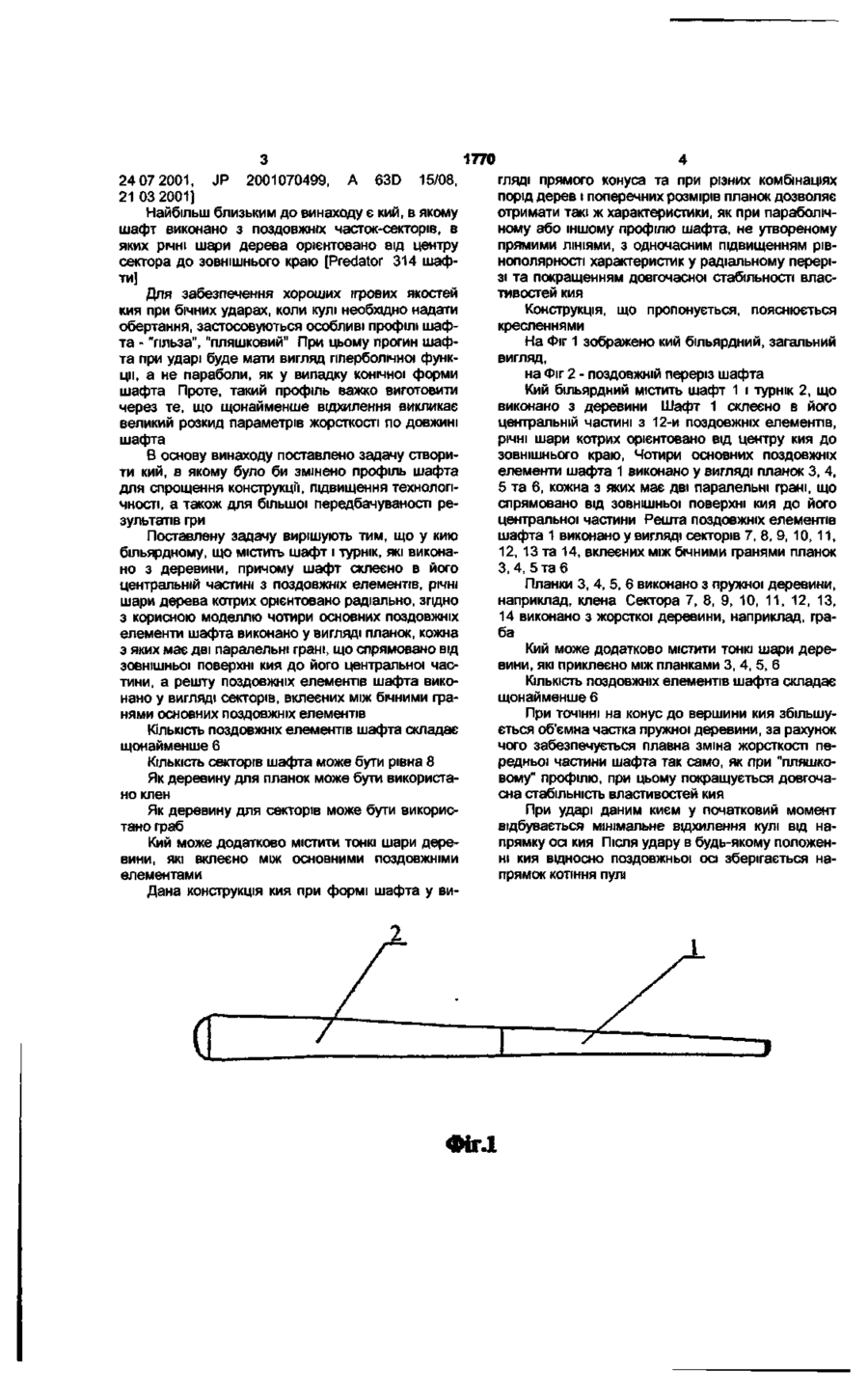

1. Кий більярдний, що містить шафт і турнік, які виконано з деревини, причому шафт склеєно в його центральній частині з поздовжніх елементів, річні шари дерева котрих орієнтовано радіально, який відрізняється тим, що чотири основних поздовжніх елементи шафта виконано у вигляді планок, кожна з яких має дві паралельні грані, що спрямовано від зовнішньої поверхні кия до його центральної частини, а решту поздовжніх елементів шафта виконано у вигляді секторів, вклеєних між бічними гранями основних поздовжніх елементів. 2. Кий за п. 1, який відрізняється тим, що кількість поздовжніх елементів шафта складає щонайменше 6. 3. Кий за п. 1, який відрізняється тим, що кількість секторів шафта складає 8. 4. Кий за п. 1, який відрізняється тим, що як деревину для планок використано клен. 5. Кий за п. 1, який відрізняється тим, що як деревину для секторів використано граб. 6. Кий за п. 1, який відрізняється тим, що додатково містить тонкі шари деревини, які вклеєно між основними поздовжніми елементами. Корисна модель належить до галузі ігор з шарами, зокрема до більярду. Відомо, що якісні киї складаються з двох частин - шафта і турніка, що скріплено з'єднальним вузлом - стиком, причому одна частина кия вгвинчена в другу. Шафт - верхня частина кия, а більш грубий та декорований турнік - нижня частина. Існує також виконання київ у вигляді трьох частин, коли турнік має додатковий стик приблизно посередині, що дає можливість скорочувати кий для виконання особливих ударів, при яких кий тримають майже вертикально. Багато виробників якісних київ, наприклад, Cuetec, для комплектування більярдних залів розпочали випуск нерознімних моделей клубних київ, які мають ігрові властивості не гірші, ніж у традиційних спортивних моделей. Для покращення ігрових якостей кия необхідно забезпечити комбінацію гнучкості та стабільності, тобто поєднання прогину кия в момент удару, який зберігає напрямок котіння кулі після удару в будьякому положенні кия відносно поздовжньої осі, та мінімального відхилення кулі від напрямку осі кия при ударі в початковий момент. На надійність гри найбільш впливає шафт, тому увага до його вибору та наступного утримання у справному стані повинна бути найбільш серйозною. Головним параметром, що визначає якість шафта, крім його форми та точної поздовжньої осьової симетрії, є сорт дерева, з якого виготовлено шафт. Високоякісною деревиною, що використовують для шафтів, є клен гостролистий, ясен, граб. Наприклад, для американського пула кращі шафти роблять з відбірного клена. Для "російського кия", де кулі в 1,5-2 рази важчі, традиційно використовують граб. Більшість шафтів виточують з суцільного куска дерева. При поздовжньому перетині шафта, який має вигляд конуса, виявляється нерівномірність якостей деревини за напрямком річних шарів через дефекти деревини (сучки, відхилення шарів від прямолінійного напрямку, нерівномірна щільність тощо). Для зменшення нерівномірності якості деревини за напрямками в конструкцію вводять елементи типа "корона", "клин" тощо. Успішно застосовують також технологію поздовжнього склеювання шафта з декількох секцій, що вирізають з одного куска деревини, причому секції з різними шарами деревини орієнтують у певному порядку. Відомо конструкції, в яких шафти виконано із циліндричних поздовжніх частин, вставлених одна в одну та склеєних між собою [ЕР 1 161 973, A 63D 15/08, 12.12.2001; JP 2001198256, A 63D 15/08, 1770 24 07 2001, JP 2001070499, A 63D 15/08, 21 03 2001] Найбільш близьким до винаходу є кий, в якому шафт виконано з поздовжніх часток-секторів, в яких річні шари дерева орієнтовано від центру сектора до зовнішнього краю [Predator 314 шафти] Для забезпечення хороших ігрових якостей кия при бічних ударах, коли кулі необхідно надати обертання, застосовуються особливі профілі шафта - "гільза", "пляшковий" При цьому прогин шафта при ударі буде мати вигляд гіперболічної функції, а не параболи, як у випадку конічної форми шафта Проте, такий профіль важко виготовити через те, що щонайменше відхилення викликає великий розкид параметрів жорсткості по довжині шафта В основу винаходу поставлено задачу створити кий, в якому було би змінено профіль шафта для спрощення конструкци, підвищення технологічності, а також для більшої передбачуваності результатів гри Поставлену задачу вирішують тим, що у кию більярдному, що містить шафт і турнік, які виконано з деревини, причому шафт склеєно в його центральній частині з поздовжніх елементів, річні шари дерева котрих орієнтовано радіально, згідно з корисною моделлю чотири основних поздовжніх елементи шафта виконано у вигляді планок, кожна з яких має дві паралельні грані, що спрямовано від зовнішньої поверхні кия до його центральної частини, а решту поздовжніх елементів шафта виконано у вигляді секторів, вклеєних між бічними гранями основних поздовжніх елементів Кількість поздовжніх елементів шафта складає щонайменше 6 КІЛЬКІСТЬ секторів шафта може бути рівна 8 Як деревину для планок може бути використано клен Як деревину для секторів може бути використано граб Кий може додатково містити тонкі шари деревини, які вклеєно між основними поздовжніми елементами Дана конструкція кия при формі шафта у ви гляді прямого конуса та при різних комбінаціях порід дерев і поперечних розмірів планок дозволяє отримати такі ж характеристики, як при параболічному або іншому профілю шафта, не утвореному прямими ЛІНІЯМИ, з одночасним підвищенням рівнополярності характеристик у радіальному перерізі та покращенням довгочасної стабільності властивостей кия Конструкція, що пропонується, пояснюється кресленнями На Фіг 1 зображено кий більярдний, загальний вигляд, на Фіг 2 - поздовжній переріз шафта Кий більярдний містить шафт 1 і турнік 2, що виконано з деревини Шафт 1 склеєно в його центральній частині з 12-и поздовжніх елементів, річні шари котрих орієнтовано від центру кия до зовнішнього краю, Чотири основних поздовжніх елементи шафта 1 виконано у вигляді планок 3, 4, 5 та 6, кожна з яких має дві паралельні грані, що спрямовано від зовнішньої поверхні кия до його центральної частини Решта поздовжніх елементів шафта 1 виконано у вигляді секторів 7, 8, 9, 10, 11, 12, 13 та 14, вклеєних між бічними гранями планок З, 4, 5 та 6 Планки 3, 4, 5, 6 виконано з пружної деревини, наприклад, клена Сектора 7, 8, 9, 10, 11, 12, 13, 14 виконано з жорсткої деревини, наприклад, граба Кий може додатково містити тонкі шари деревини, які приклеєно між планками 3, 4, 5, 6 КІЛЬКІСТЬ ПОЗДОВЖНІХ елементів шафта складає щонайменше 6 При ТОЧІННІ на конус до вершини кия збільшується об'ємна частка пружної деревини, за рахунок чого забезпечується плавна зміна жорсткості передньої частини шафта так само, як при "пляшковому" профілю, при цьому покращується довгочасна стабільність властивостей кия При ударі даним києм у початковий момент відбувається мінімальне відхилення кулі від напрямку осі кия Після удару в будь-якому положенні кия відносно поздовжньої осі зберігається напрямок котіння пулі Фіг.1 1770 Фіг.2 Підписано до друку 05.06 2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
