Пристрій для об`ємних логічних ігор space chess – automat

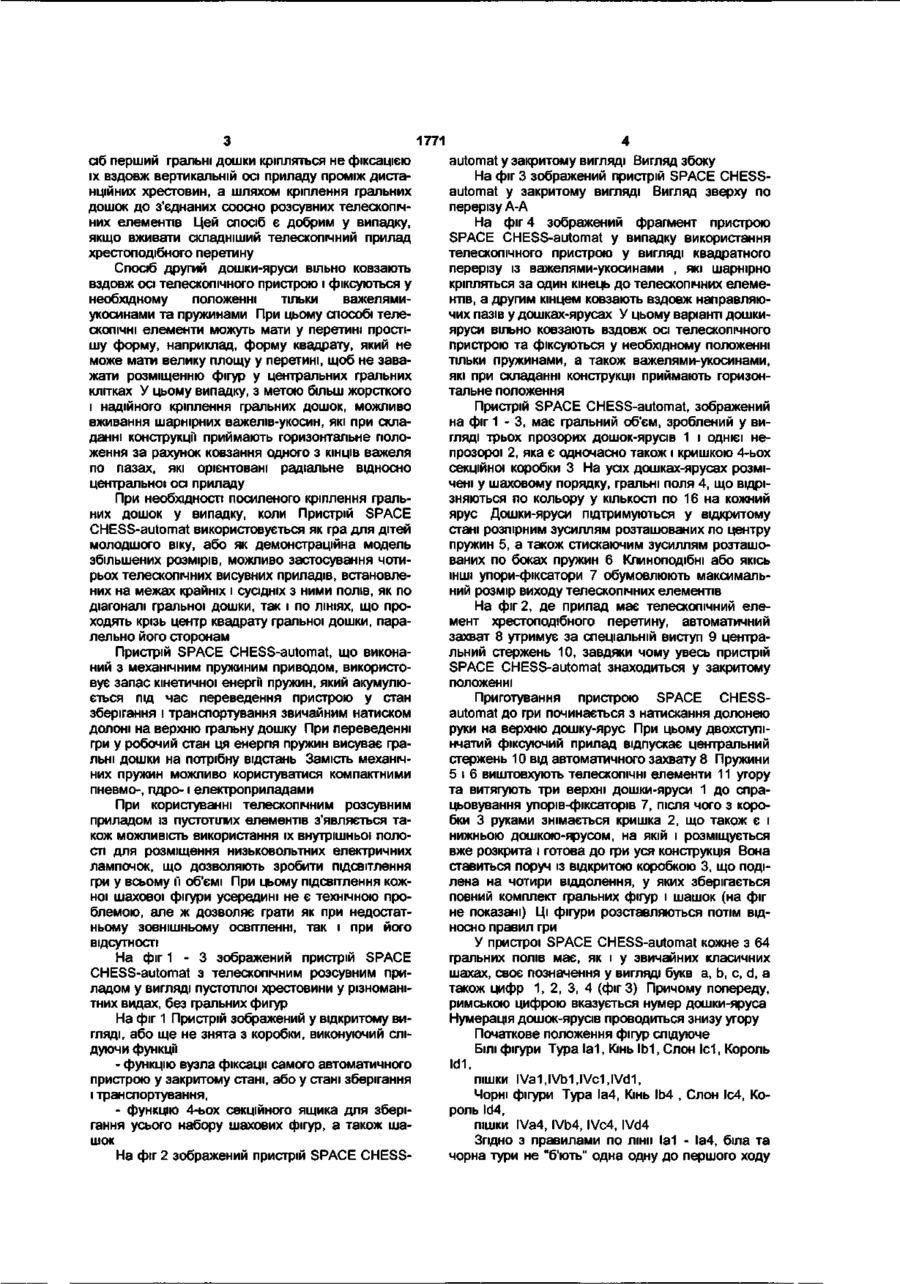

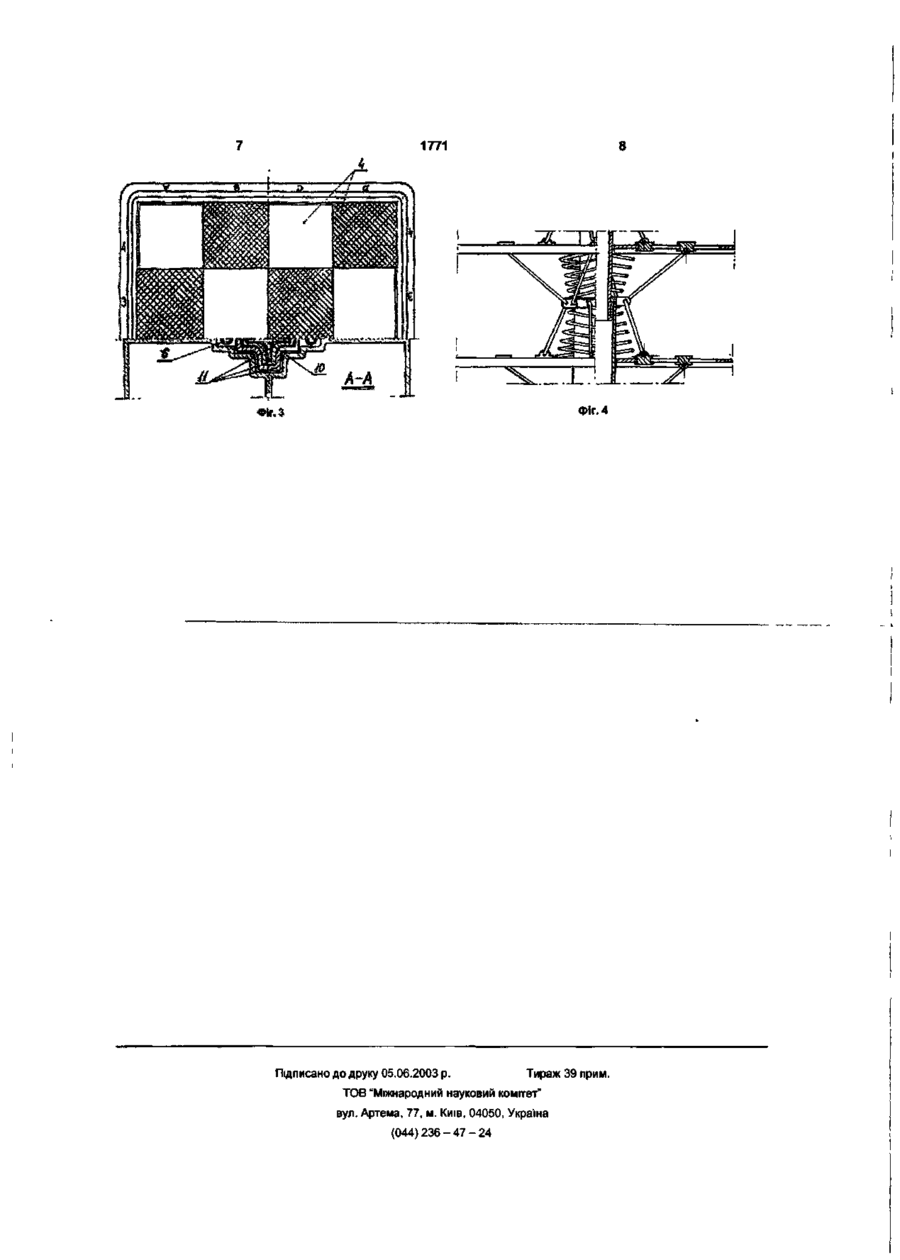

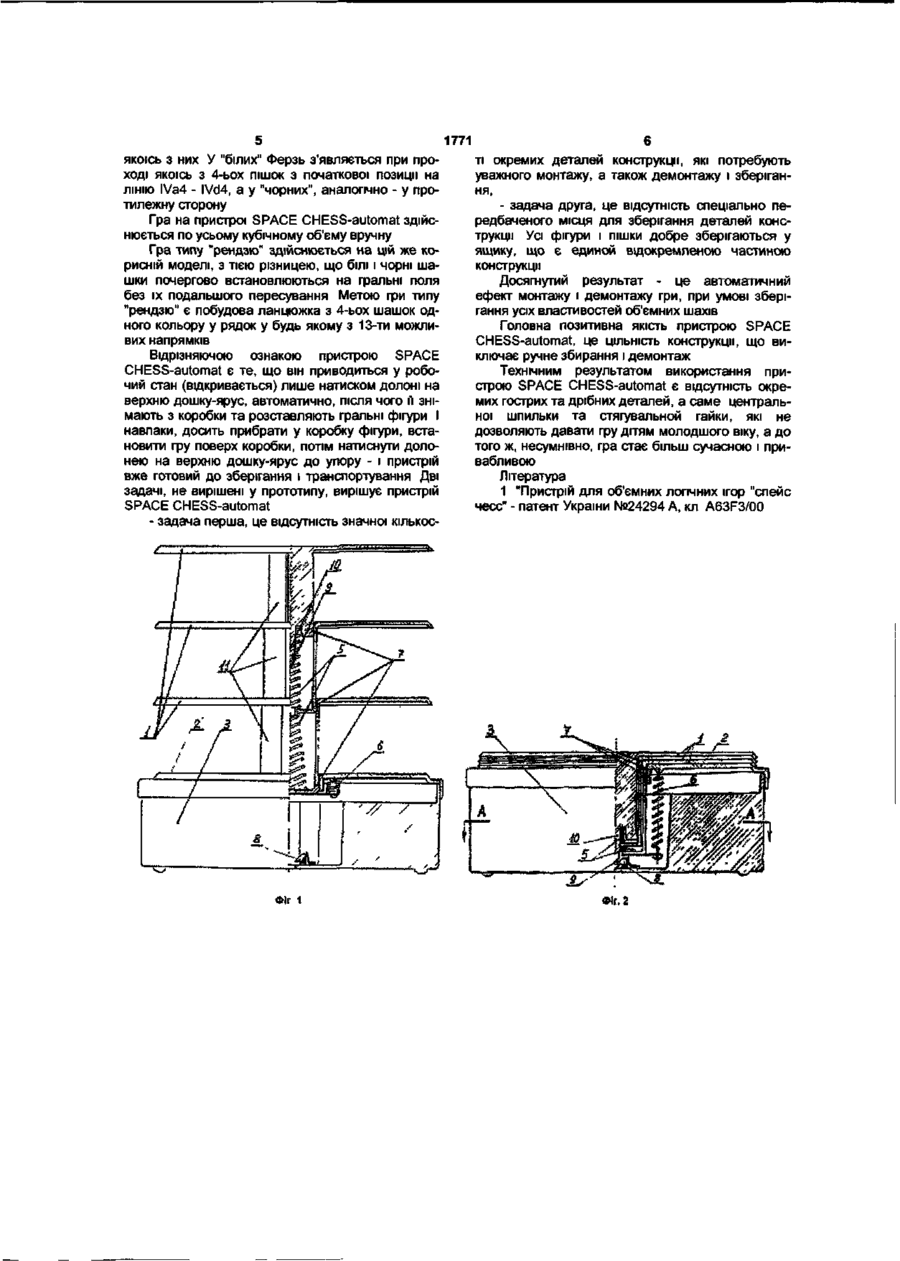

1. Пристрій для об'ємних логічних ігор, що має об'ємну конструкцію з 4-х гральних дошок, по типу шахових, скріплених поміж собою у вигляді ярусів за допомогою стягувального елементу - гайки і центральної шпильки, а також розпірних елементів - хрестовин, встановлених на центральну шпильку проміж гральними дошками, причому дошки виконані з прозорого або сітчастого матеріалу з розміченими на кожній з них у шаховому порядку 16-ма гральними полями, що відрізняються по кольору, у вигляді кліток, а однакові по кольору гральні поля розташовані вздовж однієї верти кальної лінії з відстанню проміж ними, що дорівнює стороні грального поля, і з початковим комплектом гральних фігур у складі одного "короля" і непарних кількостей таких фігур, як "слон" один, "кінь" - один, "тура" - одна і по чотири пішаки відповідного кольору на кожного з гравців, який відрізняється тим, що функції стягувального і розпірного елементів виконують телескопічні розсувні елементи, які мають у перерізі різноманітні конфігурації і які підпружинені або мають пневмо-, гідро- або електроприводи. 2. Пристрій по п. 1, який відрізняється тим, що телескопічні розсувні елементи можуть мати у перерізі різні конфігурації і додатково комплектуватися шарнірно встановленими важелямиукосинами, що додають більшу надійність кріпленню гральним дошкам-ярусам. Пристрій SPACE CHESS-automat відноситься до області інтелектуальних логічних об'ємних ігор і може використовуватись як загальноосвітня гра для розвитку об'ємного логічного мислення. Відома конструкція пристрою для об'ємних логічних ігор "спейс чесс" [1], зроблена у вигляді чотирьох гральних дошок на зразок шахових, які виготовлені з прозорого, або сітчатого матеріалу, з розміченими на кожній з них 16-ма гральними полями, що відрізняються по кольору, у вигляді кліток, і з початковим комплектом гральних фігур у складі одного "короля" і непарних кількостей таких фігур, як "слон" - один, "кінь" - один, "тура" - одна і по чотири пішки відповідного кольору на кожного з гравців. Пристрій "спейс чесс" пропонується монтувати на корпусі з висувною шухлядою для зберігання самого пристрою і гральних фігур за допомогою центральної стягальної шпильки і трьох дистанційних хрестовин. Прототипом заявляємої корисної моделі є патент України: "Пристрій для об'ємних логічних ігор "спейс чесс", який приймає робочий стан після вилучення із шухляди трьох гральних дошок, трьох дистанційних хрестовин і центральної шпильки з гайкою. Складання "спейс чесс" починається із закріплення нижнього кінця шпильки у центрі кор пусу, після чого на неї послідовно надягаються дистанційни хрестовини, а також гральні дошки. При цьому необхідно стежити, щоб "чорні" гральні поля усіх чотирьох дошок були над "чорними", а "білі" - над "білими". Після фіксації спеціальних виступів хрестовин у спеціальних отворах дошокярусів, що перешкоджають провертанню, складання пристрою закінчується затягуванням верхньої різьбової гайки. Недоліком зазначеної моделі є значна трудомісткість складання і відповідно, розбирання. А наявність таких дрібних деталей, як стягувальна гайка і центральна шпилька, не дозволяють давати цю гру маленьким дітям. Вказані недоліки, не дивлячись на усю привабливість і простоту само) гри, зашкоджують потрібному технічному наслідку. Сутністю пристрою SPACE CHESS-automat є побудова максимально простого і безпечного навіть для дітей до трьохлітнього віку об'ємного пристрою, який не потребує складання із окремих деталей, а приводиться у робочий стан, як і в стан зберігання і транспортування, моментально, лише одним натиском долоні на верхню дошку-ярус. Рішення завдання автоматичного монтажу об'ємної конструкції, як і наступного моментального демонтажу, досягається двома способами. Спо 1771 сіб перший гральні дошки кріпляться не фіксацією їх вздовж вертикальній осі приладу проміж дистанційних хрестовин, а шляхом кріплення гральних дошок до з'єднаних соосно розсувних телескопічних елементів Цей спосіб є добрим у випадку, якщо вживати складніший телескопічний прилад хрестоподібного перетину Спосіб другий дошки-яруси вільно ковзають вздовж осі телескопічного пристрою і фіксуються у необхідному положенні тільки важелямиукосинами та пружинами При цьому способі телескопічні елементи можуть мати у перетині простішу форму, наприклад, форму квадрату, який не може мати велику площу у перетині, щоб не заважати розміщенню фігур У центральних гральних клітках У цьому випадку, з метою більш жорсткого і надійного кріплення гральних дошок, можливо вживання шарнірних важелів-укосин, які при складанні конструкції приймають горизонтальне положення за рахунок ковзання одного з КІНЦІВ важеля по пазах, які орієнтовані радіальне відносно центральної осі приладу При необхідності посиленого кріплення гральних дошок у випадку, коли Пристрій SPACE CHESS-automat використовується як гра для дітей молодшого віку, або як демонстраційна модель збільшених розмірів, можливо застосування чотирьох телескопічних висувних приладів, встановлених на межах крайніх і сусідніх з ними полів, як по діагоналі гральної дошки, так і по ЛІНІЯХ, ЩО проходять крізь центр квадрату гральної дошки, паралельно його сторонам Пристрій SPACE CHESS-automat, що виконаний з механічним пружиним приводом, використовує запас кінетичної енергп пружин, який акумулюється під час переведення пристрою у стан зберігання і транспортування звичайним натиском долоні на верхню гральну дошку При переведенні гри у робочий стан ця енергія пружин висуває гральні дошки на потрібну відстань Замість механічних пружин можливо користуватися компактними пневмо-, гідро-1 електроприладами При користуванні телескопічним розсувним приладом із пустотілих елементів з'являється також можливість використання їх внутрішньої полості для розміщення низьковольтних електричних лампочок, що дозволяють зробити підсвітлення гри у всьому її об'ємі При цьому підсвітлення кожної шахової фігури усередині не є технічною проблемою, але ж дозволяє грати як при недостатньому зовнішньому освітленні, так і при його відсутності На фіг 1 - 3 зображений пристрій SPACE CHESS-automat з телескопічним розсувним приладом у вигляді пустотілої хрестовини у різноманітних видах, без гральних фигур На фіг 1 Пристрій зображений у відкритому вигляді, або ще не знята з коробки, виконуючий слідуючи функцп - функцію вузла фіксації самого автоматичного пристрою у закритому стані, або у стані зберігання і транспортування, - функцію 4-ьох секційного ящика для зберігання усього набору шахових фігур, а також шашок На фіг 2 зображений пристрій SPACE CHESS automat у закритому вигляді Вигляд збоку На фіг 3 зображений пристрій SPACE CHESSautomat у закритому вигляді Вигляд зверху по перерізу А-А На фіг 4 зображений фрагмент пристрою SPACE CHESS-automat у випадку використання телескопічного пристрою у вигляді квадратного перерізу із важелями-укосинами , які шарнірно кріпляться за один кінець до телескопічних елементів, а другим кінцем ковзають вздовж направляючих пазів у дошках-ярусах У цьому варіанті дошкияруси вільно ковзають вздовж осі телескопічного пристрою та фіксуються у необхідному положенні тільки пружинами, а також важелями-укосинами, які при складанні конструкції приймають горизонтальне положення Пристрій SPACE CHESS-automat, зображений на фіг 1 - 3 , має гральний об'єм, зроблений у вигляді трьох прозорих дошок-ярусів 1 і однієї непрозорої 2, яка є одночасно також і кришкою 4-ьох секційної коробки 3 На усіх дошках-ярусах розмічені у шаховому порядку, гральні поля 4, що відрізняються по кольору у КІЛЬКОСТІ по 16 на кожний ярус Дошки-яруси підтримуються у відкритому стані розпірним зусиллям розташованих по центру пружин 5, а також стискаючим зусиллям розташованих по боках пружин 6 Клиноподібні або якісь ІНШІ упори-фіксатори 7 обумовлюють максимальний розмір виходу телескопічних елементів На фіг 2, де прилад має телескопічний елемент хрестоподібного перетину, автоматичний захват 8 утримує за спеціальній виступ 9 центральний стержень 10, завдяки чому увесь пристрій SPACE CHESS-automat знаходиться у закритому положенні Приготування пристрою SPACE CHESSautomat до гри починається з натискання долонею руки на верхню дошку-ярус При цьому двохступінчатий фіксуючий прилад відпускає центральний стержень 10 від автоматичного захвату 8 Пружини 5 і 6 виштовхують телескопічні елементи 11 угору та витягують три верхні дошки-яруси 1 до спрацьовування упорів-фіксаторів 7, після чого з коробки З руками знімається кришка 2, що також є і нижньою дошкою-ярусом, на якій і розміщується вже розкрита і готова до гри уся конструкція Вона ставиться поруч із відкритою коробкою 3, що поділена на чотири віддолення, у яких зберігається повний комплект гральних фігур і шашок (на фіг не показані) Ці фігури розставляються потім відносно правил гри У пристрої SPACE CHESS-automat кожне з 64 гральних полів має, як і у звичайних класичних шахах, своє позначення у вигляді букв a, b, c, d, a також цифр 1, 2, 3, 4 (фіг 3) Причому попереду, римською цифрою вказується нумер дошки-яруса Нумерація дошок-ярусів проводиться знизу угору Початкове положення фігур слідуюче БІЛІ фігури Тура Іа1, Кінь ІЬ1, Слон Іс1, Король Id1, пішки IVa1,IVb1,IVc1,IVd1, Чорні фігури Тура Іа4, Кінь ІЬ4 , Слон Іс4, Король Id4, пішки IVa4, IVb4, IVc4, IVd4 Згідно З правилами по лінії Іа1 - Іа4, біла та чорна тури не "б'ють" одна одну до першого ходу 1771 якоїсь з них У "білих" Ферзь з'являється при проході якоїсь з 4-ьох пішок з початкової позиції на ЛІНІЮ IVa4 - IVd4, а у "чорних", аналогічно - у протилежну сторону Гра на пристрої SPACE CHESS-automat здійснюється по усьому кубічному об'єму вручну Гра типу "рендзю" здійснюється на цій же корисній моделі, з тією різницею, що білі і чорні шашки почергово встановлюються на гральні поля без їх подальшого пересування Метою гри типу "рендзю" є побудова ланцюжка з 4-ьох шашок одного кольору у рядок у будь якому з 13-ти можливих напрямків Відрізняючою ознакою пристрою SPACE CHESS-automat є те, що він приводиться у робочий стан (відкривається) лише натиском долоні на верхню дошку-ярус, автоматично, після чого її знімають з коробки та розставляють гральні фігури І навпаки, досить прибрати у коробку фігури, встановити гру поверх коробки, потім натиснути долонею на верхню дошку-ярус до упору - і пристрій вже готовий до зберігання і транспортування Дві задачі, не вирішені у прототипу, вирішує пристрій SPACE CHESS-automat - задача перша, це відсутність значної КІЛЬКОС ТІ окремих деталей конструкції, які потребують уважного монтажу, а також демонтажу і зберігання, - задача друга, це відсутність спеціально передбаченого місця для зберігання деталей конструкції Усі фігури і пішки добре зберігаються у ящику, що є единой відокремленою частиною конструкції Досягнутий результат - це автоматичний ефект монтажу і демонтажу гри, при умові зберігання усіх властивостей об'ємних шахів Головна позитивна якість пристрою SPACE CHESS-automat, це ЦІЛЬНІСТЬ конструкції, що виключає ручне збирання і демонтаж Технічним результатом використання пристрою SPACE CHESS-automat є відсутність окремих гострих та дрібних деталей, а саме центральної шпильки та стягувальной гайки, які не дозволяють давати гру дітям молодшого віку, а до того ж, несумнівно, гра стає більш сучасною і привабливою Література 1 "Пристрій для об'ємних логічних ігор "спейс чесс" - патент України №24294 А, кл A63F3/00 NJL Фіг 1 1771 Wt.Z Підписано до друку 05.06.2003 p. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
