Плавучий залізобетонний плоскодонний понтон

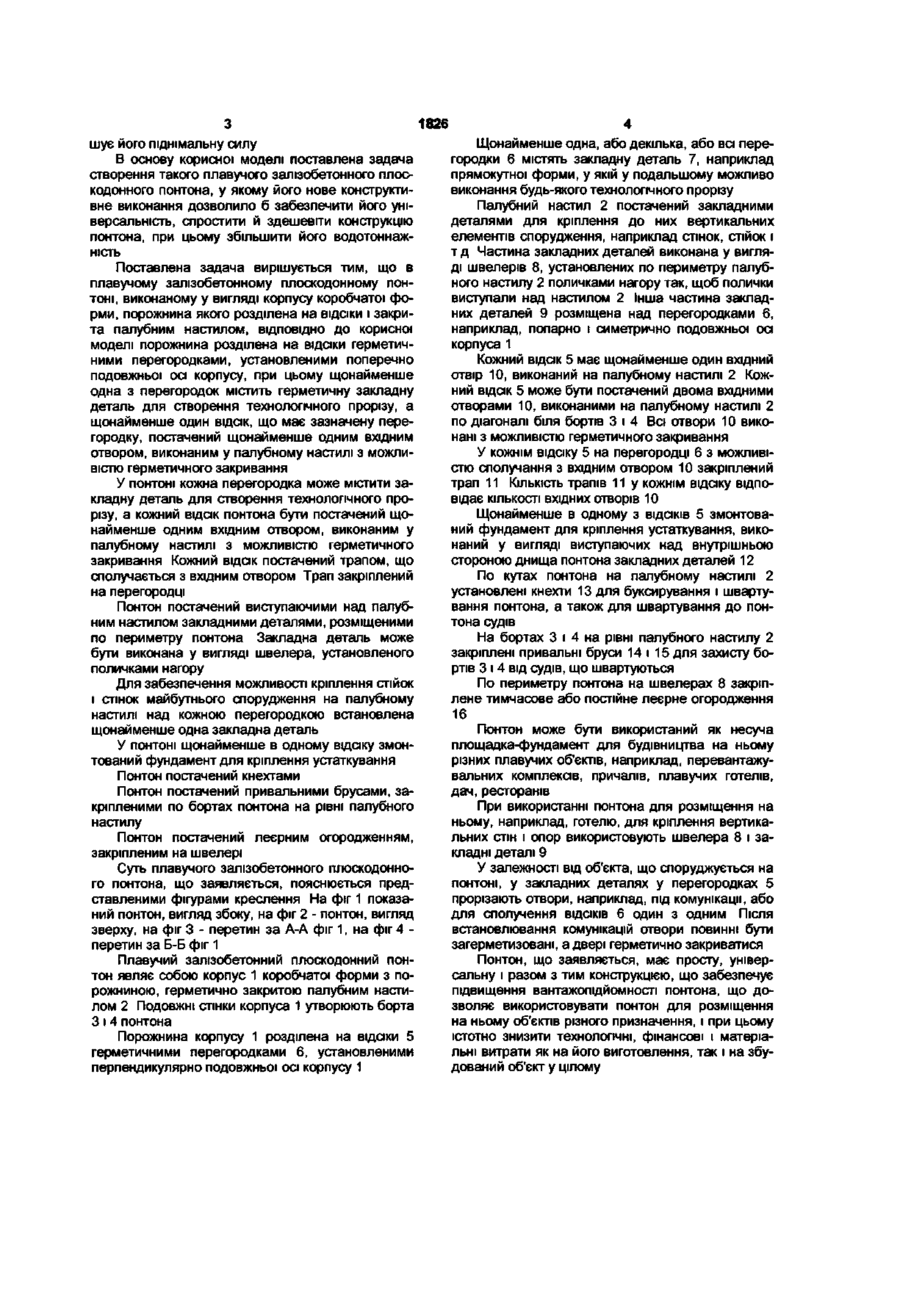

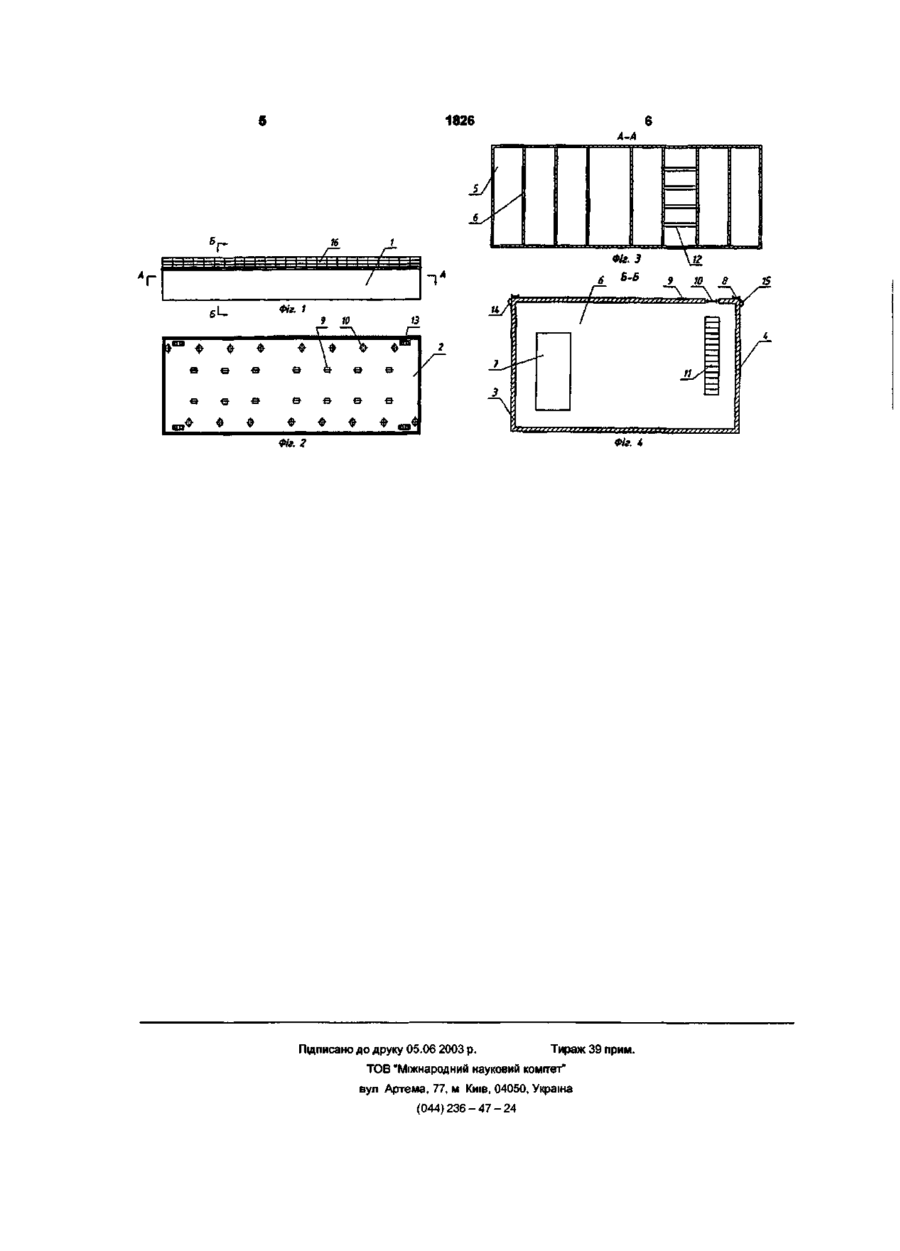

1. Плавучий залізобетонний плоскодонний понтон, виконаний у вигляді корпусу коробчастої форми, порожнина якого розділена на відсіки і закрита палубним настилом, який відрізняється тим, що порожнина розділена на відсіки герметичними перегородками, установленими поперечно подовжній осі корпусу, при цьому щонайменше одна з перегородок містить герметичну закладну деталь для утворення технологічного прорізу, а щонайменше один відсік, що має згадану перегородку, має щонайменше один вхідний отвір, виконаний у палубному настилі з можливістю герметичного закривання. 2. Понтон за п. 1, який відрізняється тим, що закладну деталь для створення технологічного прорізу містить кожна перегородка. 3. Понтон за будь-яким з пп. 1,2, який відрізняється тим, що кожний відсік має щонайменше один вхідний отвір, виконаний у палубному настилі з можливістю герметичного закривання. Корисна модель відноситься до гідротехнічних споруджень і може бути використана як плавучий фундамент для встановлювання на ньому споруд різного призначення. Відомий плавучий залізобетонний плоскодонний понтон, що виготовляється на Херсонському Державному заводі «Паллада», використовуваний як плавуча основа доку. Понтон виконаний у вигляді корпусу коробчатої форми, порожнина якого розділена подовжніми і поперечними перегородками на відсіки і закрита палубним настилом. Відомий понтон має складну конструкцію, обумовлену функціональними особливостями і специфікою експлуатації понтона, яка вимагає наяв 4. Понтон за п. З, який відрізняється тим, що кожний відсік оснащений трапом, установленим з можливістю сполучання з вхідним отвором. 5. Понтон за п. 4, який відрізняється тим, що трап закріплений на перегородці. 6. Понтон за будь-яким з пп. 1-5, який відрізняється тим, що він оснащений виступаючими над палубним настилом закладними деталями, розміщеними по периметру понтона. 7. Понтон за п. 6, який відрізняється тим, що закладна деталь виконана у вигляді швелера, встановленого поличками догори. 8. Понтон за будь-яким з пп. 1-7, який відрізняється тим, що на палубному настилі над кожною перегородкою встановлена щонайменше одна закладна деталь. 9. Понтон за будь-яким з пп. 1-8, який відрізняється тим, що щонайменше в одному відсіку змонтований фундамент для встановлювання устаткування. 10. Понтон за будь-яким з пп. 1-9, який відрізняється тим, що він обладнаний кнехтами. 11. Понтон за будь-яким з пп. 1-10, який відрізняється тим, що він оснащений привальними брусами, закріпленими по бортах понтона на рівні палубного настилу. 12. Понтон за будь-яким з пп. 1-11, який відрізняється тим, що він оснащений леєрною огорожею, закріпленою на швелері. ності множини подовжніх і поперечних перегородок, що робить понтон дорогим, матеріаломістким і трудомістким, і, відповідно, економічно невигідним для використання його для розміщення на ньому споруджень інших призначень, наприклад, як основу для плавучих перевантажувальних комплексів, плавучих готелів, ресторанів, причалів і т.п. Конструктивне рішення перегородок, частина з яких виконані водонепроникними, а друга частина має конструктивні прорізи й отвори, що забезпечують функціональне призначення понтона, також виключає можливість його застосування для інших цілей. Крім того, наявність множини перегородок обважнює конструкцію понтона, чим змен (О CM 00 1826 шує його піднімальну силу В основу корисної моделі поставлена задача створення такого плавучого залізобетонного плоскодонного понтона, у якому його нове конструктивне виконання дозволило б забезпечити його універсальність, спростити й здешевіти конструкцію понтона, при цьому збільшити його водотоннажність Поставлена задача вирішується тим, що в плавучому залізобетонному плоскодонному понтоні, виконаному у вигляді корпусу коробчатої форми, порожнина якого розділена на ВІДСІКИ І закрита палубним настилом, ВІДПОВІДНО ДО корисної моделі порожнина розділена на ВІДСІКИ герметичними перегородками, установленими поперечно подовжньої осі корпусу, при цьому щонайменше одна з перегородок містить герметичну закладну деталь для створення технологічного прорізу, а щонайменше один ВІДСІК, ЩО має зазначену перегородку, постачений щонайменше одним вхідним отвором, виконаним у палубному настилі з можливістю герметичного закривання У понтоні кожна перегородка може містити закладну деталь для створення технологічного прорізу, а кожний ВІДСІК понтона бути постачений щонайменше одним вхідним отвором, виконаним у палубному настилі з можливістю герметичного закривання Кожний ВІДСІК постачений трапом, що сполучається з вхідним отвором Трап закріплений на перегородці Понтон постачений виступаючими над палубним настилом закладними деталями, розміщеними по периметру понтона Закладна деталь може бути виконана у вигляді швелера, установленого поличками нагору Для забезпечення можливості кріплення стійок і стінок майбутнього спорудження на палубному настилі над кожною перегородкою встановлена щонайменше одна закладна деталь У понтоні щонайменше в одному відсіку змонтований фундамент для кріплення устаткування Понтон постачений кнехтами Понтон постачений привальними брусами, закріпленими по бортах понтона на рівні палубного настилу Понтон постачений леєрним огородженням, закріпленим на швелері Суть плавучого залізобетонного плоскодонного понтона, що заявляється, пояснюється представленими фігурами креслення На фіг 1 показаний понтон, вигляд збоку, на фіг 2 - понтон, вигляд зверху, на фіг 3 - перетин за А-А фіг 1, на фіг 4 перетин за Б-Б фіг 1 Плавучий залізобетонний плоскодонний понтон являє собою корпус 1 коробчатої форми з порожниною, герметично закритою палубним настилом 2 Подовжні СТІНКИ корпуса 1 утворюють борта З і 4 понтона Порожнина корпусу 1 розділена на ВІДСІКИ 5 герметичними перегородками 6, установленими перпендикулярно подовжньої осі корпусу 1 Щонайменше одна, або декілька, або всі перегородки 6 містять закладну деталь 7, наприклад прямокутної форми, у якій у подальшому можливо виконання будь-якого технологічного прорізу Палубний настил 2 постачений закладними деталями для кріплення до них вертикальних елементів спорудження, наприклад стінок, стійок і т д Частина закладних деталей виконана у вигляді швелерів 8, установлених по периметру палубного настилу 2 поличками нагору так, щоб полички виступали над настилом 2 Інша частина закладних деталей 9 розміщена над перегородками 6, наприклад, попарно і симетрично подовжньої осі корпуса 1 Кожний ВІДСІК 5 має щонайменше один вхідний отвір 10, виконаний на палубному настилі 2 Кожний ВІДСІК 5 може бути постачений двома вхідними отворами 10, виконаними на палубному настилі 2 по діагоналі біля бортів 3 і 4 Всі отвори 10 виконані з можливістю герметичного закривання У кожнім відсіку 5 на перегородці 6 з можливістю сполучання з вхідним отвором 10 закріплений трап 11 КІЛЬКІСТЬ трапів 11 у кожнім відсіку відповідає КІЛЬКОСТІ вхідних отворів 10 Щонайменше в одному з ВІДСІКІВ 5 змонтований фундамент для кріплення устаткування, виконаний у вигляді виступаючих над внутрішньою стороною днища понтона закладних деталей 12 По кутах понтона на палубному настилі 2 установлені кнехти 13 для буксирування і швартування понтона, а також для швартування до понтона судів На бортах 3 і 4 на рівні палубного настилу 2 закріплені привальні бруси 14 і 15 для захисту бортів 3 і 4 від судів, що швартуються По периметру понтона на швелерах 8 закріплене тимчасове або постійне леєрне огородження 16 Понтон може бути використаний як несуча площадка-фундамент для будівництва на ньому різних плавучих об'єктів, наприклад, перевантажувальних комплексів, причалів, плавучих готелів, дач, ресторанів При використанні понтона для розміщення на ньому, наприклад, готелю, для кріплення вертикальних стін і опор використовують швелера 8 і закладні деталі 9 У залежності від об'єкта, що споруджується на понтоні, у закладних деталях у перегородках 5 прорізають отвори, наприклад, під комунікації, або для сполучення ВІДСІКІВ 6 один з одним Після встановлювання комунікацій отвори повинні бути загерметизовані, а двері герметично закриватися Понтон, що заявляється, має просту, універсальну і разом з тим конструкцією, що забезпечує підвищення вантажопідйомності понтона, що дозволяє використовувати понтон для розміщення на ньому об'єктів різного призначення, і при цьому істотно знизити технологічні, фінансові і матеріальні витрати як на його виготовлення, так і на збудований об'єкт у цілому 1826 A-A in 6 к 'г l і T r 9 Фіг. А Фіг. 2 Підписано до друку 05.06 2003 p. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24 Ю 8 15
