Струмообмежуючий пристрій

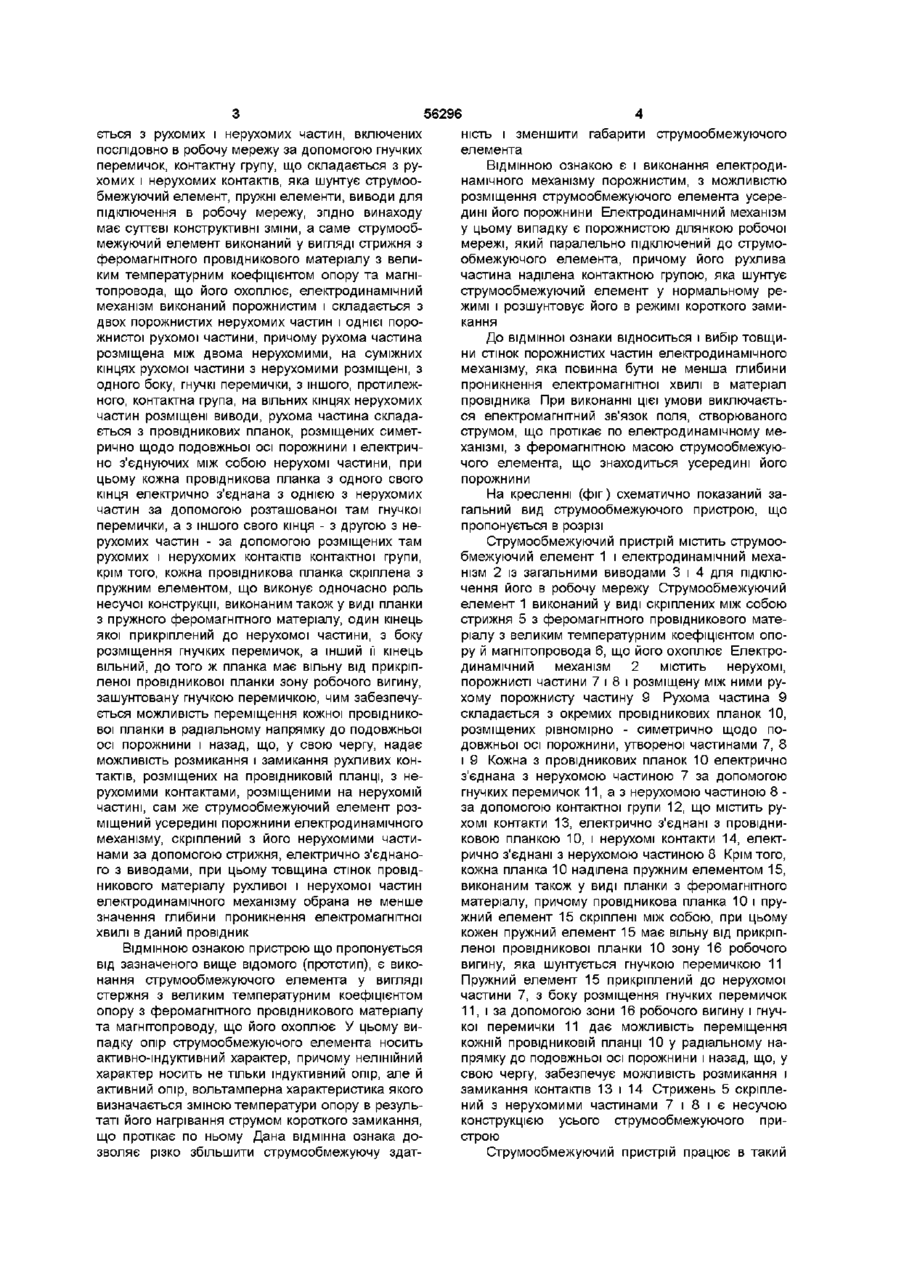

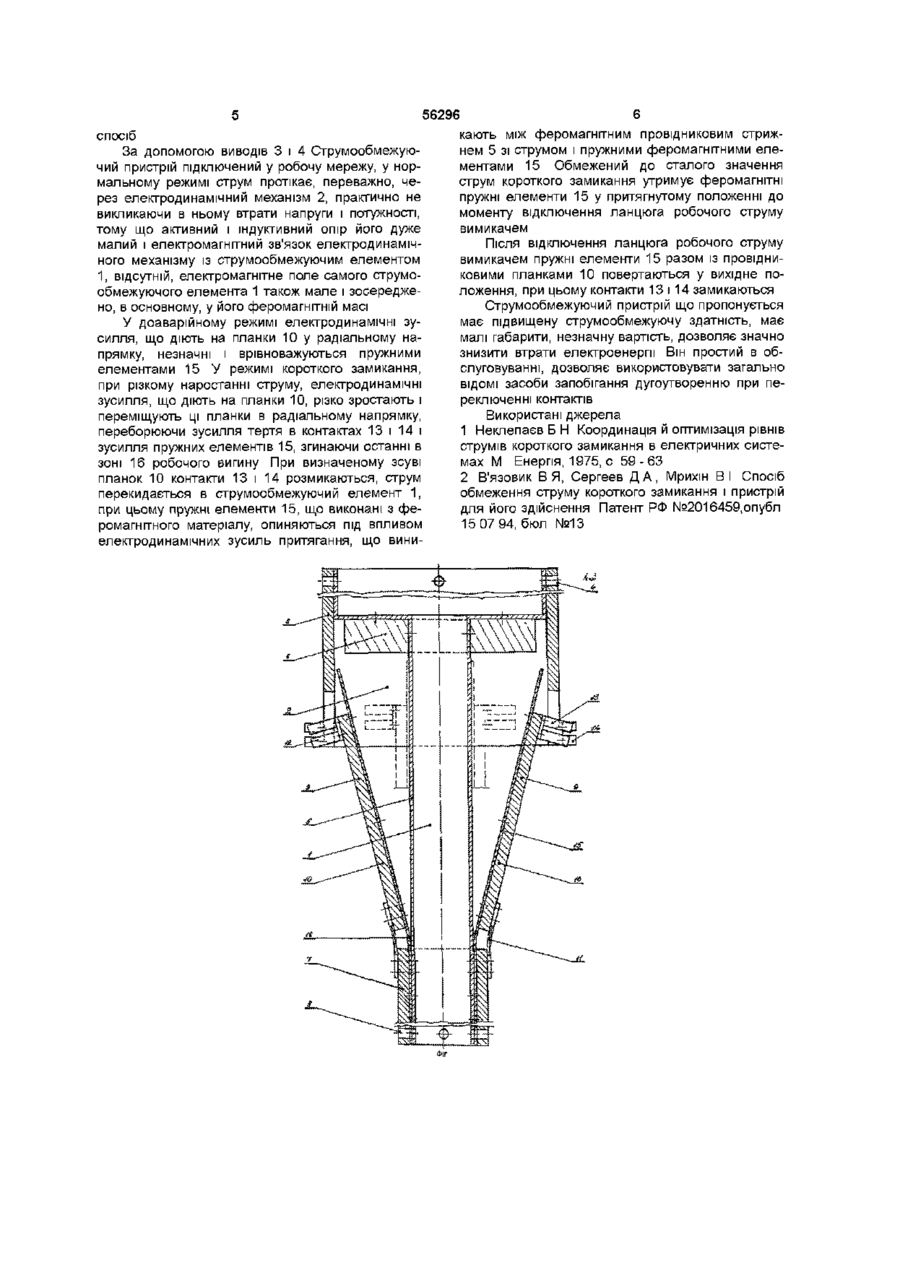

Струмообмежуючий пристрій, що містить електродинамічний механізм, який складається з рухомих і нерухомих частин, включених послідовно в робочу мережу за допомогою гнучких перемичок, контактну групу, що складається з рухомих і нерухомих контактів, яка шунтує струмообмежуючий елемент, пружні елементи, виводи для підключення в робочу мережу, який відрізняється тим, що струмообмежуючий елемент виконаний у вигляді стрижня з феромагнітного провідникового матеріалу з великим температурним коефіцієнтом опору і магнітопроводу що його охоплює, електродинамічний механізм виконаний порожнистим і складається з двох порожнистих нерухомих частин і однієї порожнистої рухомої частини, причому рухома частина розміщена між двома нерухомими, на суміжних кінцях рухомої частини з нерухомими розміщені, з одного боку, гнучкі перемички, з іншого, протилежного, контактна група, на вільних кінцях нерухомих частин розміщені виводи, рухома частина складається з провідникових планок, розміщених рівномірно симетрично щодо подовжньої осі порожнини і Винахід відноситься до області електроенергетики, а точніше до Струмообмежуючих пристроїв, що здійснюють обмеження надмірного струму короткого замикання ВІДОМІ (1) пристрої трансформаторного типу, що включають у себе струмообмежуючий реактор, зашунтований вимикачем Недоліком цих пристроїв є їхня мала швидкодія Кроком уперед по збільшенню швидкодії є відомий (2) струмообмежуючий пристрій, у якому для расшунтовання струмообмежуючого елемента застосований електродинамічний механізм, що електрично з'єднуючих між собою нерухомі частини, при цьому кожна провідникова планка з одного свого кінця електрично з'єднана з однією з нерухомих частин за допомогою розташованої там гнучкої перемички, а з іншого свого кінця - з другою з нерухомих частин - за допомогою розміщених там рухомих і нерухомих контактів контактної групи, крім того, кожна провідникова планка скріплена з пружним елементом, що виконує одночасно роль несучої конструкції, виконаним також у вигляді планки з пружного феромагнітного матеріалу, один кінець якої прикріплений до нерухомої частини, з боку розміщення гнучких перемичок, а інший її кінець вільний, до того ж планка має вільну від прикріпленої провідникової планки зону робочого вигину, зашунтовану гнучкою перемичкою, чим забезпечується можливість переміщення кожній провідниковій планці в радіальному напрямку до подовжньої осі порожнини і назад, що, у свою чергу, дає можливість розмикання і замикання рухомих контактів, розміщених на провідниковій планці, з нерухомими контактами, розміщеними на нерухомій частині, сам же струмообмежуючий елемент розміщений усередині порожнини електродинамічного механізму, скріплений з його нерухомими частинами за допомогою стрижня, електрично з'єднаного з виводами, при цьому товщина стінок провідникового матеріалу рухомої і нерухомої частин електродинамічного механізму вибрана не менше значення глибини проникнення електромагнітної хвилі в даний провідник О (О (О ю використовується частково і як струмообмежуючий елемент, а також прискорюючий конденсатор Цей струмообмежуючий пристрій, найбільш близький до пропонованого, але має недостатньо високу струмообмежуючу здатність та великі габарити В основу винаходу поставлена задача по підвищенню струмообмежуваної здатності і зменшенню габаритів струмообмежуючого пристрою Вирішення поставленої задачі досягається тим, що струмообмежуючий пристрій, який містить в собі електродинамічний механізм, який склада 56296 ність і зменшити габарити струмообмежуючого ється з рухомих і нерухомих частин, включених елемента послідовно в робочу мережу за допомогою гнучких ВІДМІННОЮ ознакою є і виконання електродиперемичок, контактну групу, що складається з рунамічного механізму порожнистим, з можливістю хомих і нерухомих контактів, яка шунтує струмоорозміщення струмообмежуючого елемента усеребмежуючии елемент, пружні елементи, виводи для дині його порожнини Електродинамічний механізм підключення в робочу мережу, згідно винаходу у цьому випадку є порожнистою ділянкою робочої має суттєві конструктивні зміни, а саме струмообмережі, який паралельно підключений до струмомежуючии елемент виконаний у вигляді стрижня з обмежуючого елемента, причому його рухлива феромагнітного провідникового матеріалу з величастина наділена контактною групою, яка шунтує ким температурним коефіцієнтом опору та магніструмообмежуючии елемент у нормальному ретопровода, що його охоплює, електродинамічний жимі і розшунтовує його в режимі короткого замимеханізм виконаний порожнистим і складається з кання двох порожнистих нерухомих частин і однієї порожнистої рухомої частини, причому рухома частина До відмінної ознаки відноситься і вибір товщирозміщена між двома нерухомими, на суміжних ни стінок порожнистих частин електродинамічного кінцях рухомої частини з нерухомими розміщені, з механізму, яка повинна бути не менша глибини одного боку, гнучкі перемички, з іншого, протилежпроникнення електромагнітної хвилі в матеріал ного, контактна група, на вільних кінцях нерухомих провідника При виконанні цієї умови виключаєтьчастин розміщені виводи, рухома частина складася електромагнітний зв'язок поля, створюваного ється з провідникових планок, розміщених симетструмом, що протікає по електродинамічному мерично щодо подовжньої осі порожнини і електричханізмі, з феромагнітною масою струмообмежуюно з'єднуючих між собою нерухомі частини, при чого елемента, що знаходиться усередині його цьому кожна провідникова планка з одного свого порожнини кінця електрично з'єднана з однією з нерухомих На кресленні (фіг) схематично показаний зачастин за допомогою розташованої там гнучкої гальний вид струмообмежуючого пристрою, що перемички, а з іншого свого кінця - з другою з непропонується в розрізі рухомих частин - за допомогою розміщених там Струмообмежуючии пристрій містить струмоорухомих і нерухомих контактів контактної групи, бмежуючии елемент 1 і електродинамічний мехакрім того, кожна провідникова планка скріплена з нізм 2 із загальними виводами 3 і 4 для підклюпружним елементом, що виконує одночасно роль чення його в робочу мережу Струмообмежуючии несучої конструкції, виконаним також у виді планки елемент 1 виконаний у виді скріплених між собою з пружного феромагнітного матеріалу, один кінець стрижня 5 з феромагнітного провідникового матеякої прикріплений до нерухомої частини, з боку ріалу з великим температурним коефіцієнтом опорозміщення гнучких перемичок, а інший її кінець ру й магнітопровода 6, що його охоплює Електровільний, до того ж планка має вільну від прикріпдинамічний механізм 2 містить нерухомі, леної провідникової планки зону робочого вигину, порожнисті частини 7 і 8 і розміщену між ними рузашунтовану гнучкою перемичкою, чим забезпечухому порожнисту частину 9 Рухома частина 9 ється можливість переміщення кожної провідникоскладається з окремих провідникових планок 10, вої планки в радіальному напрямку до подовжньої розміщених рівномірно - симетрично щодо поосі порожнини і назад, що, у свою чергу, надає довжньої осі порожнини, утвореної частинами 7, 8 можливість розмикання і замикання рухливих коні 9 Кожна з провідникових планок 10 електрично тактів, розміщених на провідниковій планці, з нез'єднана з нерухомою частиною 7 за допомогою рухомими контактами, розміщеними на нерухомій гнучких перемичок 11, а з нерухомою частиною 8 частині, сам же струмообмежуючии елемент розза допомогою контактної групи 12, що містить руміщений усередині порожнини електродинамічного хомі контакти 13, електрично з'єднані з провіднимеханізму, скріплений з його нерухомими частиковою планкою 10, і нерухомі контакти 14, електнами за допомогою стрижня, електрично з'єднанорично з'єднані з нерухомою частиною 8 Крім того, го з виводами, при цьому товщина стінок провідкожна планка 10 наділена пружним елементом 15, никового матеріалу рухливої і нерухомої частин виконаним також у виді планки з феромагнітного електродинамічного механізму обрана не менше матеріалу, причому провідникова планка 10 і прузначення глибини проникнення електромагнітної жний елемент 15 скріплені між собою, при цьому хвилі в даний провідник кожен пружний елемент 15 має вільну від прикріпленої провідникової планки 10 зону 16 робочого ВІДМІННОЮ ознакою пристрою що пропонується вигину, яка шунтується гнучкою перемичкою 11 від зазначеного вище відомого (прототип), є викоПружний елемент 15 прикріплений до нерухомої нання струмообмежуючого елемента у вигляді частини 7, з боку розміщення гнучких перемичок стержня з великим температурним коефіцієнтом 11, і за допомогою зони 16 робочого вигину і гнучопору з феромагнітного провідникового матеріалу кої перемички 11 дає можливість переміщення та магнітопроводу, що його охоплює У цьому викожній провідниковій планці 10 у радіальному нападку опір струмообмежуючого елемента носить прямку до подовжньої осі порожнини і назад, що, у активно-індуктивний характер, причому нелінійний свою чергу, забезпечує можливість розмикання і характер носить не тільки індуктивний опір, але й замикання контактів 13 і 14 Стрижень 5 скріплеактивний опір, вольтамперна характеристика якого ний з нерухомими частинами 7 і 8 і є несучою визначається зміною температури опору в резульконструкцією усього струмообмежуючого притаті його нагрівання струмом короткого замикання, строю що протікає по ньому Дана відмінна ознака дозволяє різко збільшити струмообмежуючу здатСтрумообмежуючии пристрій працює в такий 56296 кають між феромагнітним провідниковим стрижспосіб нем 5 зі струмом і пружними феромагнітними елеЗа допомогою виводів 3 і 4 Струмообмежуюментами 15 Обмежений до сталого значення чий пристрій підключений у робочу мережу, у норструм короткого замикання утримує феромагнітні мальному режимі струм протікає, переважно, чепружні елементи 15 у притягнутому положенні до рез електродинамічний механізм 2, практично не моменту відключення ланцюга робочого струму викликаючи в ньому втрати напруги і потужності, вимикачем тому що активний і індуктивний опір його дуже малий і електромагнітний зв'язок електродинамічПісля відключення ланцюга робочого струму ного механізму із струмообмежуючим елементом вимикачем пружні елементи 15 разом із провідни1, відсутній, електромагнітне поле самого струмоковими планками 10 повертаються у вихідне пообмежуючого елемента 1 також мале і зосереджеложення, при цьому контакти 13 і 14 замикаються но, в основному, у його феромагнітній масі Струмообмежуючии пристрій що пропонується має підвищену струмообмежуючу здатність, має У доаварійному режимі електродинамічні зумалі габарити, незначну вартість, дозволяє значно силля, що діють на планки 10 у радіальному назнизити втрати електроенергії Він простий в обпрямку, незначні і врівноважуються пружними слуговуванні, дозволяє використовувати загально елементами 15 У режимі короткого замикання, ВІДОМІ засоби запобігання дугоутворенню при пепри різкому наростанні струму, електродинамічні реключенні контактів зусилля, що діють на планки 10, різко зростають і переміщують ці планки в радіальному напрямку, Використані джерела переборюючи зусилля тертя в контактах 13 і 14 і 1 Неклепаєв Б Н Координація й оптимізація рівнів зусилля пружних елементів 15, згинаючи останні в струмів короткого замикання в електричних систезоні 16 робочого вигину При визначеному зсуві мах М Енергія, 1975, с 59-63 планок 10 контакти 13 і 14 розмикаються, струм 2 В'язовик В Я, Сергеев Д А , Мрихін В І Спосіб перекидається в струмообмежуючии елемент 1, обмеження струму короткого замикання і пристрій при цьому пружні елементи 15, що виконані з федля його здійснення Патент РФ №2016459,опубл ромагнітного матеріалу, опиняються під впливом 15 07 94, бюл №13 електродинамічних зусиль притягання, що вини 56296 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
