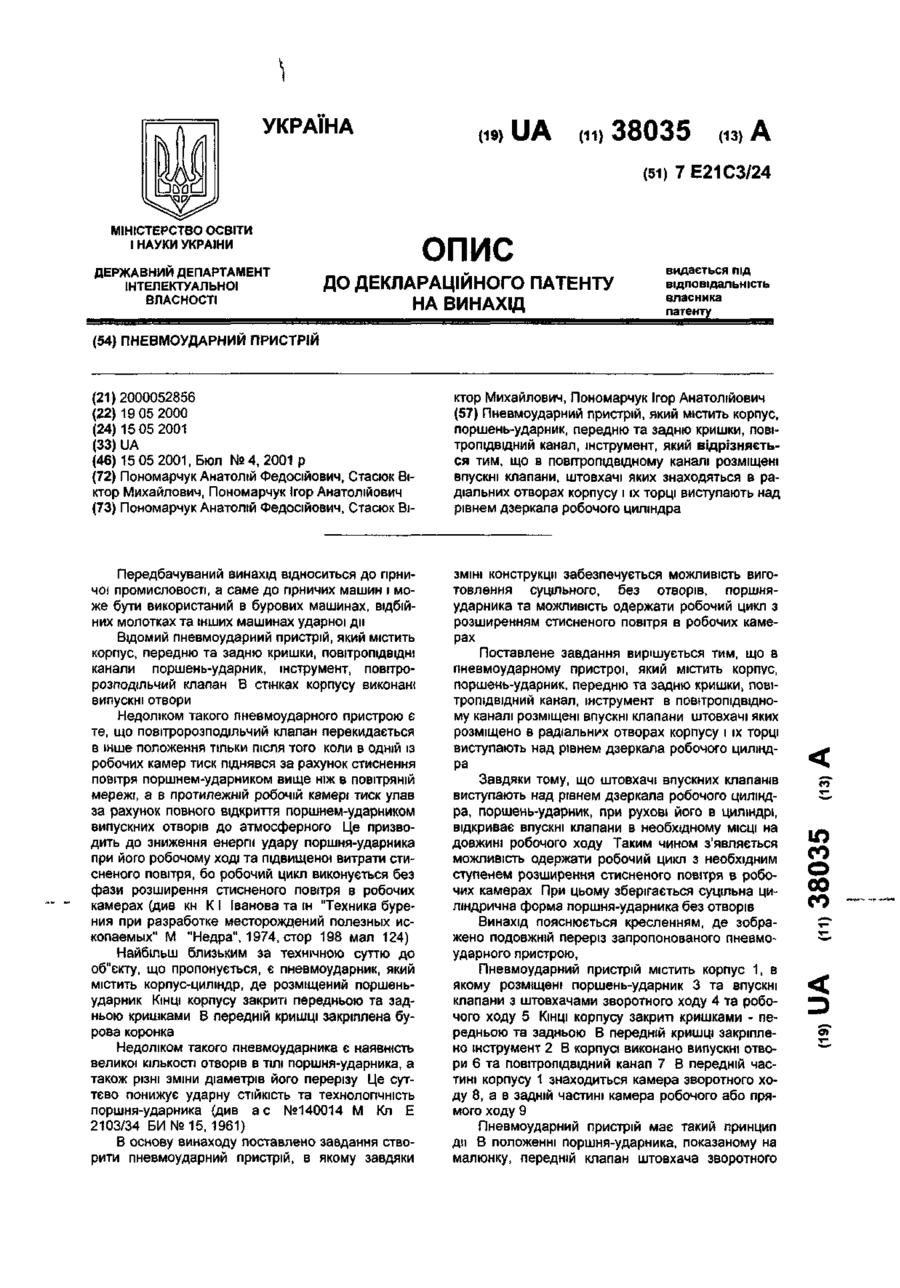

Пневмоударний пристрій

Пневмоударний пристрій, який містить корпус, поршень-ударник, передню та задню кришки, повітропідвідний канал, інструмент, який відрізняється тим, що в повітропідвщному каналі розміщені впускні клапани, штовхачі яких знаходяться в радіальних отворах корпусу і їх торці виступають над рівнем дзеркала робочого циліндра Передбачуваний винахід відноситься до гірничої промисловості, а саме до гірничих машин і може бути використаний в бурових машинах, відбійних молотках та інших машинах ударної ди Відомий пневмоударний пристрій, який містить корпус, передню та задню кришки, повітропідвщні канали поршень-ударник, інструмент, повітророзподільний клапан В стінках корпусу виконані випускні отвори Недоліком такого пневмоударного пристрою є те, що повітророзподільчий клапан перекидається в інше положення тільки після того коли в одній із робочих камер тиск піднявся за рахунок стиснення повітря поршнем-ударником вище ніж в повітряній мережі, а в протилежній робочій камері тиск упав за рахунок повного відкриття поршнем-ударником випускних отворів до атмосферного Це призводить до зниження енергії удару поршня-ударника при його робочому ході та підвищеної витрати стисненого повітря, бо робочий цикл виконується без фази розширення стисненого повітря в робочих камерах (див кн К І Іванова та ін "Техника бурения при разработке месторождений полезных ископаемых" М "Недра", 1974, стор 198 мал 124) Найбільш близьким за технічною суттю до об"єкту, що пропонується, є пневмоударник, який містить корпус-циліндр, де розміщений поршеньударник КІНЦІ корпусу закриті передньою та задньою кришками В передній кришці закріплена бурова коронка Недоліком такого пневмоударника є наявність ЗМІНІ конструкції забезпечується можливість виготовлення суцільного, без отворів, поршняударника та можливість одержати робочий цикл з розширенням стисненого повітря в робочих камерах Поставлене завдання вирішується тим, що в пневмоударному пристрої, який містить корпус, поршень-ударник, передню та задню кришки, повітропідвщний канал, інструмент в повітропідвідному каналі розміщені впускні клапани штовхачі яких розміщено в радіальних отворах корпусу і їх торці виступають над рівнем дзеркала робочого циліндра Завдяки тому, що штовхачі впускних клапанів виступають над рівнем дзеркала робочого циліндра, поршень-ударник, при рухові його в циліндрі, відкриває впускні клапани в необхідному МІСЦІ на довжині робочого ходу Таким чином з'являється можливість одержати робочий цикл з необхідним ступенем розширення стисненого повітря в робочих камерах При цьому зберігається суцільна циліндрична форма поршня-ударника без отворів Винахід пояснюється кресленням, де зображено подовжній переріз запропонованого пневмоударного пристрою, Пневмоударний пристрій містить корпус 1, в якому розміщені поршень-ударник 3 та впускні клапани з штовхачами зворотного ходу 4 та робочого ходу 5 КІНЦІ корпусу закриті кришками - передньою та задньою В передній кришці закріплено інструмент 2 В корпусі виконано випускні отвори 6 та повітропідвідний канап 7 В передній частині корпусу 1 знаходиться камера зворотного ходу 8, а в задній частині камера робочого або прямого ходу 9 Пневмоударний пристрій має такий принцип ди В положенні поршня-ударника, показаному на малюнку, передній клапан штовхана зворотного великої КІЛЬКОСТІ отворів в ТІЛІ поршня-ударника, а також різні зміни діаметрів його перерізу Це суттєво понижує ударну СТІЙКІСТЬ та технологічність поршня-ударника (див а с №140014 М Кл Е 2103/34 БИ №15, 1961) В основу винаходу поставлено завдання створити пневмоударний пристрій, в якому завдяки ю со о 00 со О) 38035 ходу 4 відкритий поршнем-ударником через його штовхач і стиснене повітря з каналу 7 надходить до камери зворотного ходу. Поршень-ударник під тиском повітря рухається в зворотному напрямку. Коли контакт поршня-ударника з штовхачем клапана втрачається, клапан 4 закривається і подальший рух поршня в зворотному напрямку відбувається за рахунок розширення стисненого повітря, яке знаходиться в камері зворотного ходу 8. Коли поршень вступить в контакт з штовхачем клапана робочого ходу 5, він відкриється і в камеру робочого ходу почне надходити стиснене повітря, що знижуватиме швидкість поршня в зворот ному напрямку до його повної зупинки в крайньому задньому положенні. Після цього почнеться робочий хід поршня під дією стисненого повітря, яке надходить до камер 9 через відкритий поршнем З клапан 5. Після втрати контакту поршня 3 з штовхачем клапана 5 останній закривається і подальший робочий хід поршня 3 відбувається за рахунок розширення стисненого повітря, яке знаходиться в камері робочого ходу 9. Перед ударом поршня З по інструменту 2 відкриваються випускні отвори 6, камера 9 звільняється від стисненого повітря і робочий цикл повторюється. 8 //А X/ ///У/ 2 38035 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку о?3. 4\), 2001 р. Формат 60x84 1/8. Обсяг 0 Ad. обл.-вид. арк. Тираж 50 прим. Зам. 5іі\ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
