Спосіб виготовлення тришарових стінових панелей і пристрій для його здійснення

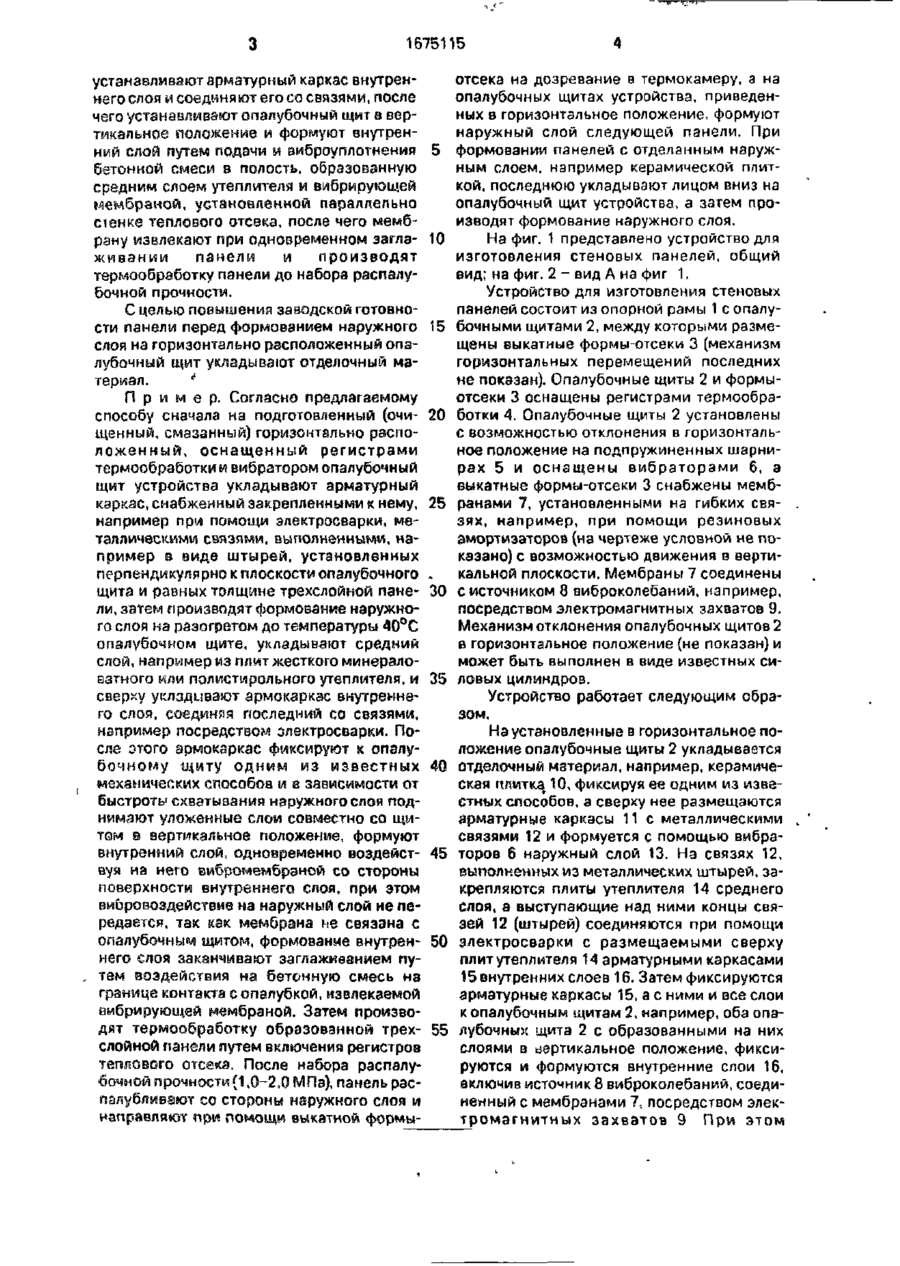

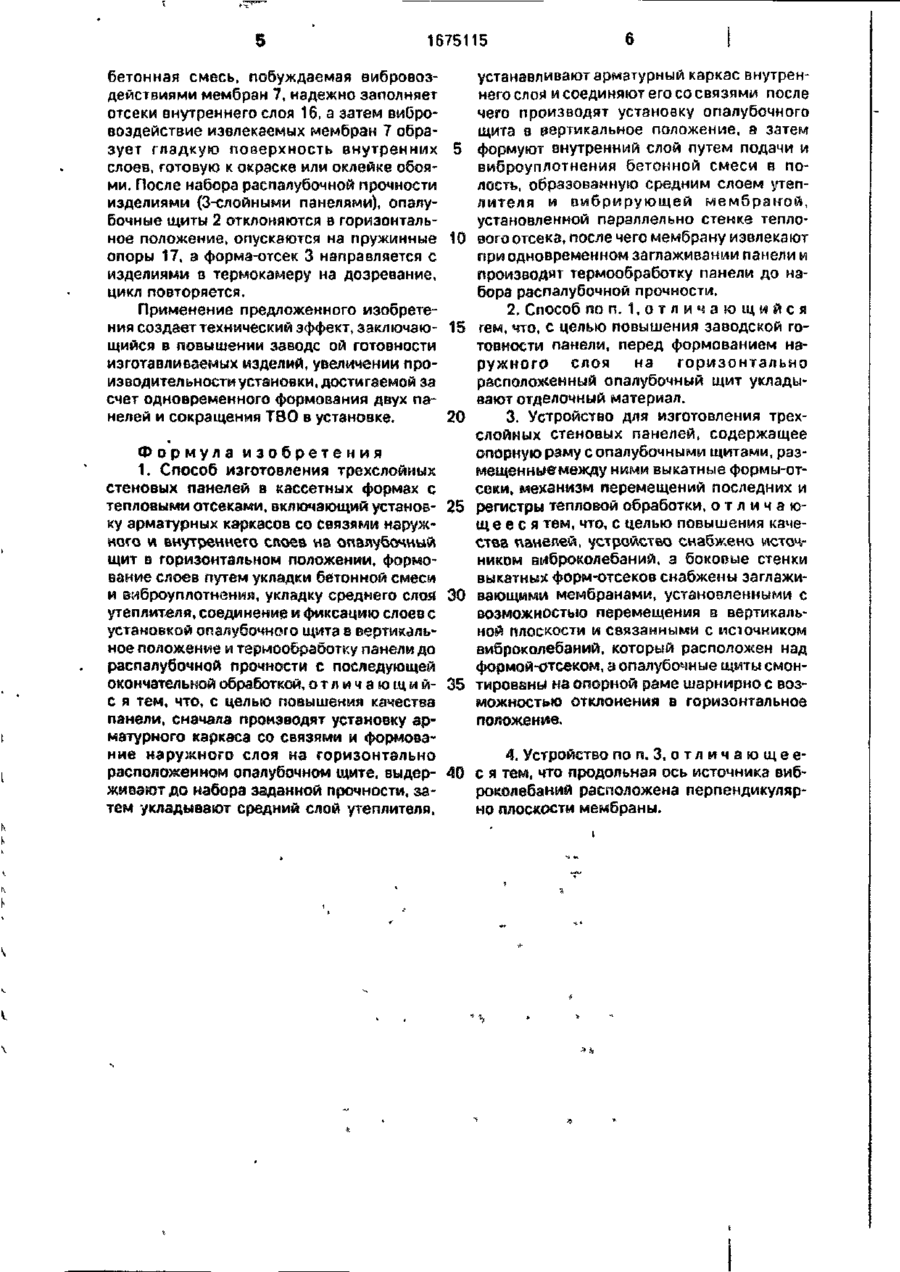

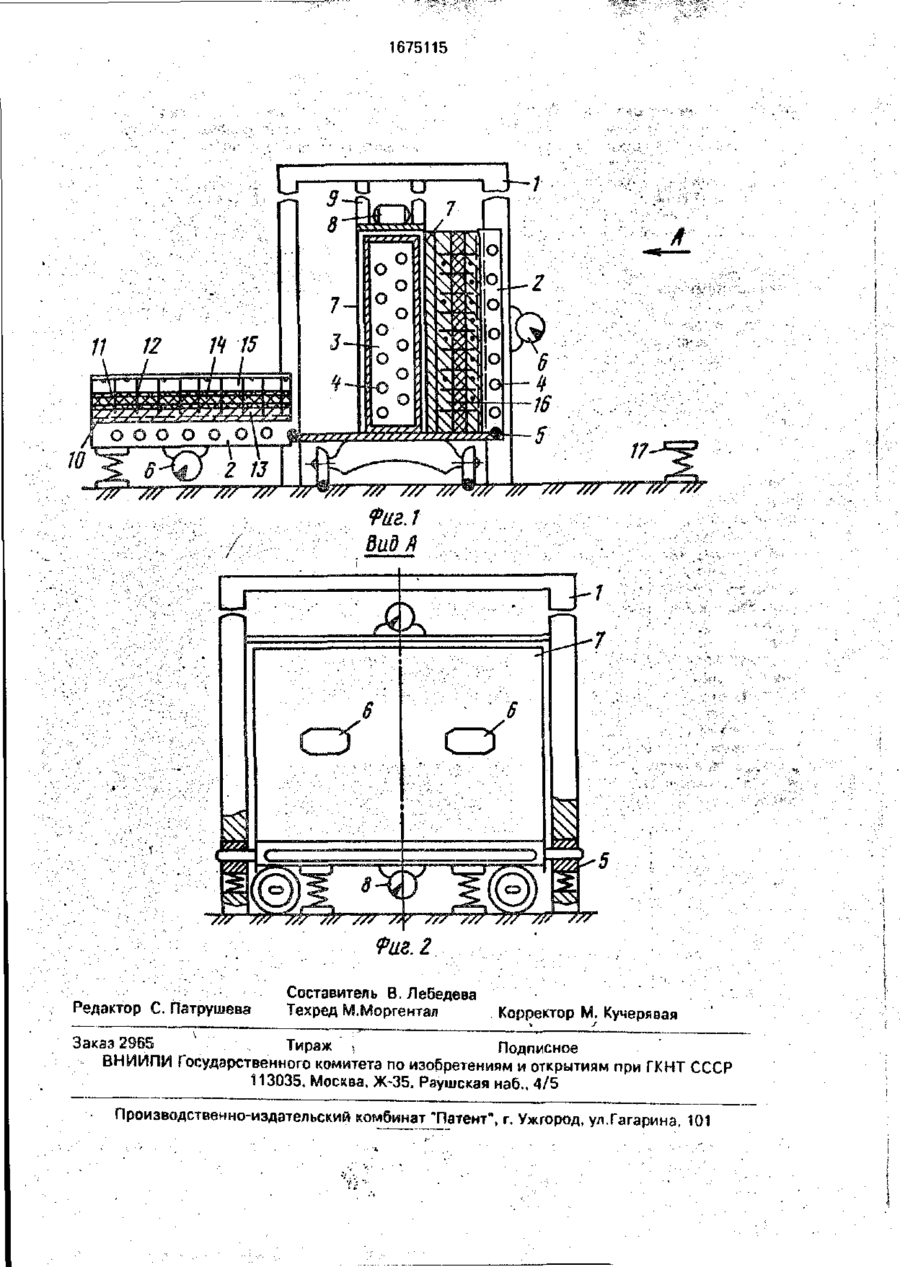

Изобретение относится к строительству, в частности к производству сборных железобетонных конструкций, в том числе трехслойных стеновых панелей повышенной заводской готовности. Цель изобретения - повышение качества и полной заводской готовности панели. При изготовлении стеновой панели формование наружного слоя осуществляют на горизонтальном опалубочном щите с предварительным армированием каркасом, снабженным связями. Затем укладывают средний слой, а на \ ї относится к строительству, в частности к производству сборных железобетонных конструкций, в т. ч. трехслойных стеновых панелей повышенной заводской готовности. Цель изобретения - повышение качества панели. него - армокаркас внутреннего слоя, соединяя последний со связями, фиксируют его и поднимают уложенные слои совместно с щитом в вертикальное положение, формуют внутренний слой при воздействии вибрирующей мембраной и производят совместную термообработку до набора распалубочной прочности, после чего распалублмвают панель со стороны наружного слоя и направляют на дозревание в термокамеру. При этом перед формованием наружного слоя на горизонтальный щит кассеты укладывают отделочный материал, а формование внутреннего слоя заканчивают заглаживанием путем воздействия на бетонную смесь на границе контакта с опалубкой, извлекаемой вибрирующей мембраной. Способ реализуется устройством для изготовления стеновых панелей, в котором опалубочные щ т ы установлены с возможностью отклонения в горизонтальное положение на подпружиненных шарнирах, а выкатные формы-отсеки снабжены мембранами, установленными с возможностью движения в вертикальной плоскости и взаимодействующими с источниками виброколебаний, установленными с расположением их осей перпендикулярно к плоскости мембран. 2 с. и 2 з п ф-лы, 2 ил. При изготовлении трехслойной стеновой панели в кассетных формах с тепловыми отсеками устанавливают арматурный каркас со связями наружного слоя на опалубочный щит в горизонтальном положении, укладывают бетонную смесь, формуют и выдерживают до набора заданной прочности, затем укладывают средний слой утеплителя. ел > 1675115 устанавливают арматурный каркас внутреннего слоя \л соединяют его со связями, после чего устанавливают опалубочный щит в вертикальное положение и формуют внутренний слой путем подачи и аиброуплотнения 5 бетонной смеси в полость, образованную средним слоем утеплителя и вибрирующей мембраной, установленной параллельно сіенке теплового отсека, после чего мембрану извлекают при одновременном загла- 10 живании панели и производят термообработку панели до набора распалубочной прочности. С целью повышения заводской готовности панели перед формованием наружного 15 слоя на горизонтально расположенный опалубочный щит укладывают отделочный материал. * П р и м е р . Согласно предлагаемому способу сначала на подготовленный (очи- 20 щенный, смазанный) горизонтально расположенный, оснащенный регистрами термообработки и вибратором опалубочный щит устройства укладывают арматурный каркас, снабженный закрепленными к нему, 25 например при помощи электросварки, металлическими связями, выполненными, например в виде штырей, установленных перпендикулярно к плоскости опалубочного щита и равных толщине трехслойной пане- 30 ли, затем производят формование наружного слоя на разогретом до температуры 40°С опалубочном щите, укладывают средний слой, например из плит жесткого минераловатного или полистирольного утеплителя, и 35 сверху укладывают армокаркас внутреннего слоя, соединяя последний со связями, например посредством электросварки. После этого армокаркас фиксируют к опалубочному щиту одним из известных 40 механических способов м в зависимости от t быстроту схватыаания наружного слоя поднимают уложенные слои совместно со щитом в вертикальное положение, формуют внутренний слой, одновременно воздейст- 45 вуя на него шбромембрэной со стороны поверхности внутреннего слоя, при этом виоровоздействие на наружный слой не передается, так как мембрана не связана с опалубочным щитом, формование внутреннего слоя заканчивают заглаживанием пу- 50 , тем воздействия на бетонную смесь на границе контакта с опалубкой, извлекаемой вибрирующей мембраной. Затем производят термообработку образованной трехслойной панели путем включения регистров 55 теплового отсека. После набора распалубочной прочности (1,0-2,0 МПз), панель распалубяивают со стороны наружного слоя и направляют при помощи выкатной формы отсека на дозревание в термокамеру, а на опалубочных щитах устройства, приведенных в горизонтальное положение, формуют наружный слой следующей панели. При формовании панелей с отделанным наружным слоем, например керамической плиткой, последнюю укладывают лицом вниз на опалубочный щит устройства, а затем производят формование наружного слоя. На фиг. 1 представлено устройство для изготовления стеновых панелей, общий вид; на фиг. 2 - вид А на фиг 1. Устройство для изготовления стеновых панелей состоит из опорной рамы 1 сопалубочными щитами 2, между которыми размещены выкатные формы-отсеки 3 (механизм горизонтальных перемещений последних не показан). Опалубочные щиты 2 и формыотсеки 3 оснащены регистрами термообрзботки 4. Опалубочные щиты 2 установлены с возможностью отклонения в горизонтальное положение на подпружиненных шарнирах 5 и оснащены вибраторами 6, а выкатные формы-отсеки 3 снабжены мембранами 7, установленными на гибких связях, например, при помощи резиновых амортизаторов (на чертеже условной не показано) с возможностью движения в вертикальной плоскости. Мембраны 7 соединены с источником 8 виброколебаний, например, посредством электромагнитных захватов 9. Механизм отклонения опалубочных щитов 2 в горизонтальное положение (не показан) и может быть выполнен в виде известных силовых цилиндров. Устройство работает следующим образом. На установленные в горизонтальное положение опалубочные щиты 2 укладывается отделочным материал, например, керамическая гшиткз 10, фиксируя ее одним из известных способов, а сверху нее размещаются арматурные каркасы 11 с металлическими связями 12 и формуется с помощью вибраторов 6 наружный слой 13. На связях 12, выполненных из металлических штырей, закрепляются плиты утеплителя 14 среднего Слоя, а выступающие над ними концы связей 12 (штырей) соединяются при помощи электросварки с размещаемыми сверху плит утеплителя 14 арматурными каркасами 15 внутренних слоев 16. Затем фиксируются арматурные каркасы 15, а с ними и все слои к опалубочным щитам 2, например, оба опалубочных щита 2 с образованными на них слоями в вертикальное положение, фиксируются и формуются внутренние слои 16. включив источник 8 виброколебаний, соединенный с мембранами 7, посредством электромагнитных захватов 9 При этом 1675115 бетонная смесь, побуждаемая вибровоздействиями мембран 7, надежно заполняет отсеки внутреннего слоя 16, а затем вибровоздействие извлекаемых мембран 7 образует гладкую поверхность внутренних слоев, готовую к окраске или оклейке обоями. После набора распалубочной прочности изделиями (3-слойными панелями), опалубочные щиты 2 отклоняются в горизонтальное положение, опускаются на пружинные опоры 17, а форма-отсек 3 направляется с изделиями в термокамеру на дозревание, цикл повторяется. Применение предложенного изобретения создает технический эффект, заключающийся в повышении ззводс ой готовности изготавливаемых изделий, увеличении производительности установки, достигаемой за счет одновременного формования двух панелей и сокращения ТВО в установке. Формула изобретения 1. Способ изготовления трехслойных стеновых панелей в кассетных формах с тепловыми отсеками, включающий установку арматурных каркасов со связями наружного и внутреннего слоев на опалубочный щит в горизонтальном положении, формование слоев путем укладки бетонной смеси и виброуплотнений, укладку среднего слоя утеплителя, соединение и фиксацию слоев с установкой опалубочного щита в вертикальное положение и термообработку панели до распалубочной прочности с последующей окончательной обработкой, о т л и ч а ю щи йс я тем, что, с целью повышения качества панели, сначала производят установку арматурного каркаса со связями и формование наружного слоя на горизонтально расположенном опалубочном щите, выдерживают до набора заданной прочности, затем укладывают средний слой утеплителя, 5 10 15 20 25 30 35 устанавливают арматурный каркас внутреннего слоя и соединяют его со связями после чего производят установку опалубочного щита в вертикальное положение, а затем формуют внутренний слой путем подачи и виброуплотнения бетонной смеси в полость, образованную средним слоем утеплителя и вибрирующей мембраной, установленной параллельно стенке теплового отсека, после чего мембрану извлекают при одновременном заглаживании панели и производят термообработку панели до набора распалубочной прочности. 2. Способ по п. 1 , о т л и ч а ю щ и й с я гем, что, с целью повышения заводской готовности панели, перед формованием наружного слоя на горизонтально расположенный опалубочный щит укладывают отделочный материал. 3. Устройство для изготовления трехслойных стеновых панелей, содержащее опорную раму с опалубочными щитами, размещенные'между ними выкатные формы-отсеки, механизм перемещений последних и регистры тепловой обработки, о т л и ч а ю щ е е с я тем, что, с целью повышения качества панелей, устройство снабжено источником виброколебаний, а боковые стенки выкатныгс форм-отсеков снабжены заглаживающими мембранами, установленными с возможностью перемещения а вертикальной плоскости и связанными с источником вмброколебаний, который расположен над формой-отсеком, а опалубочные щиты смонтированы на опорной раме шарнирно с возможностью отклонения в горизонтальное положение. 4. Устройство по п. 3, о т л и ч а ю щ е е40 с я тем, что продольная ось источника виброколебаний расположена перпендикулярно плоскости мембраны. 1675115 11 Фиг.1 Види 7 7 ^1 і Г УУ7 Редактор С. Патрушева Составитель В.Лебедева Техред М.Моргентал Корректор М. Кучерявая Заказ 2965 Тираж ; Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
