Польовий дільник жатки

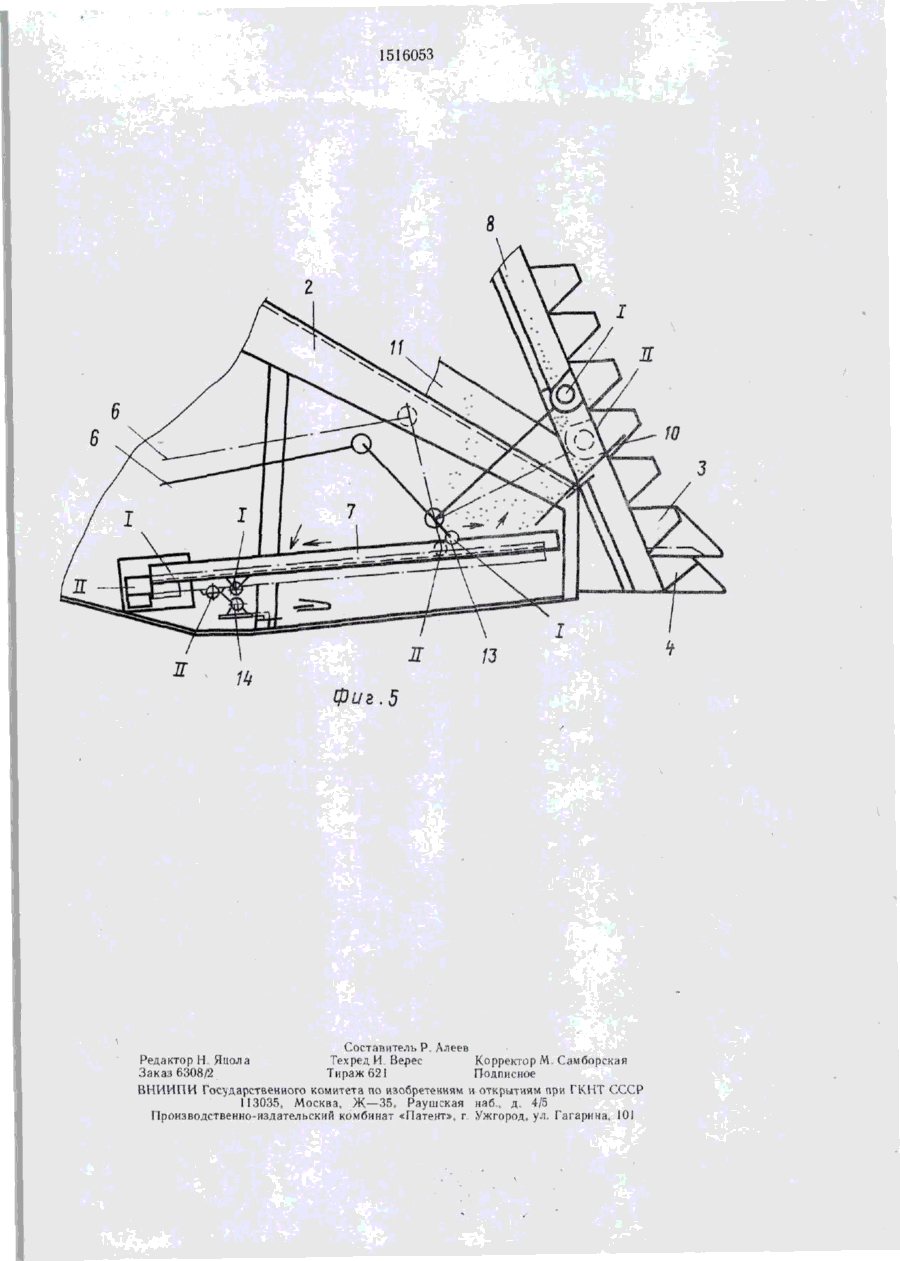

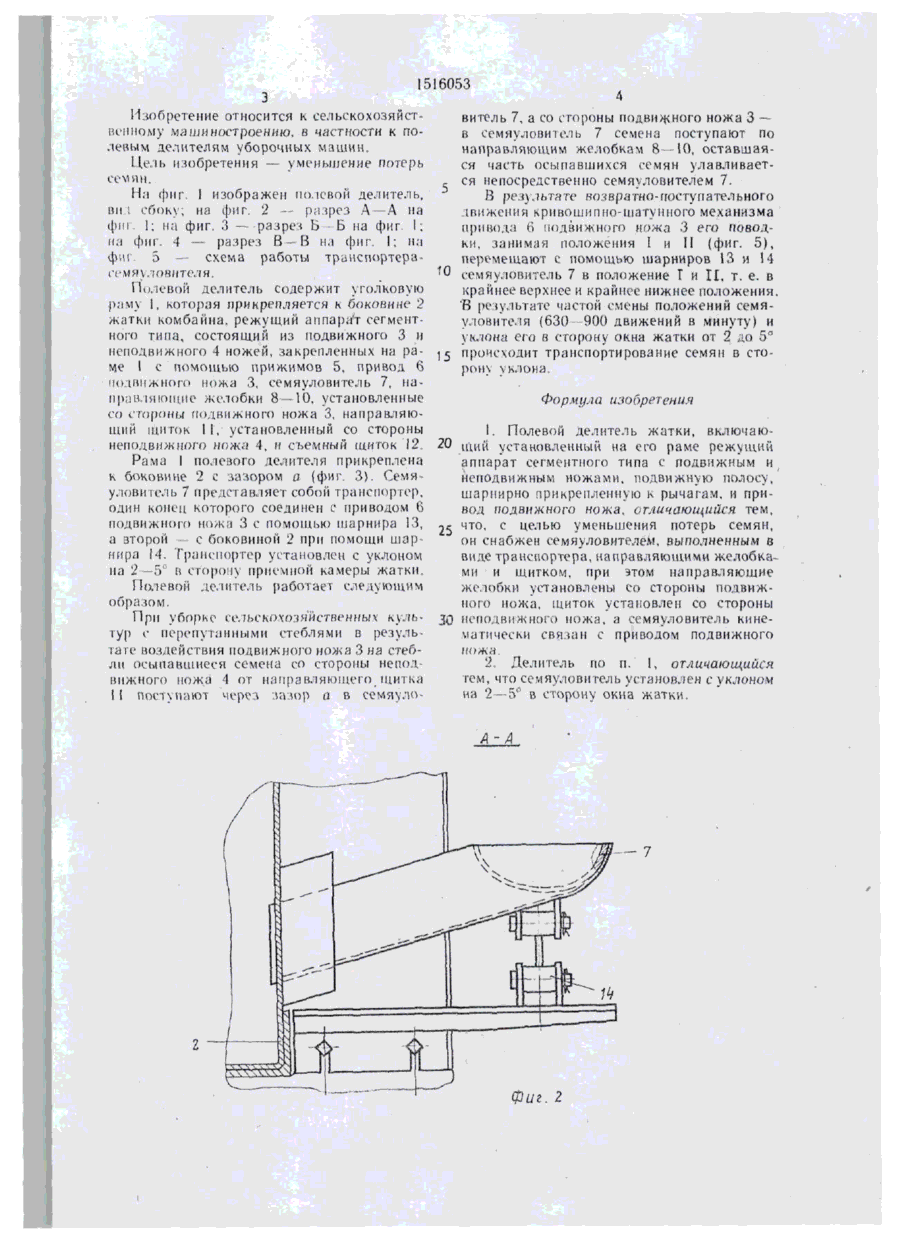

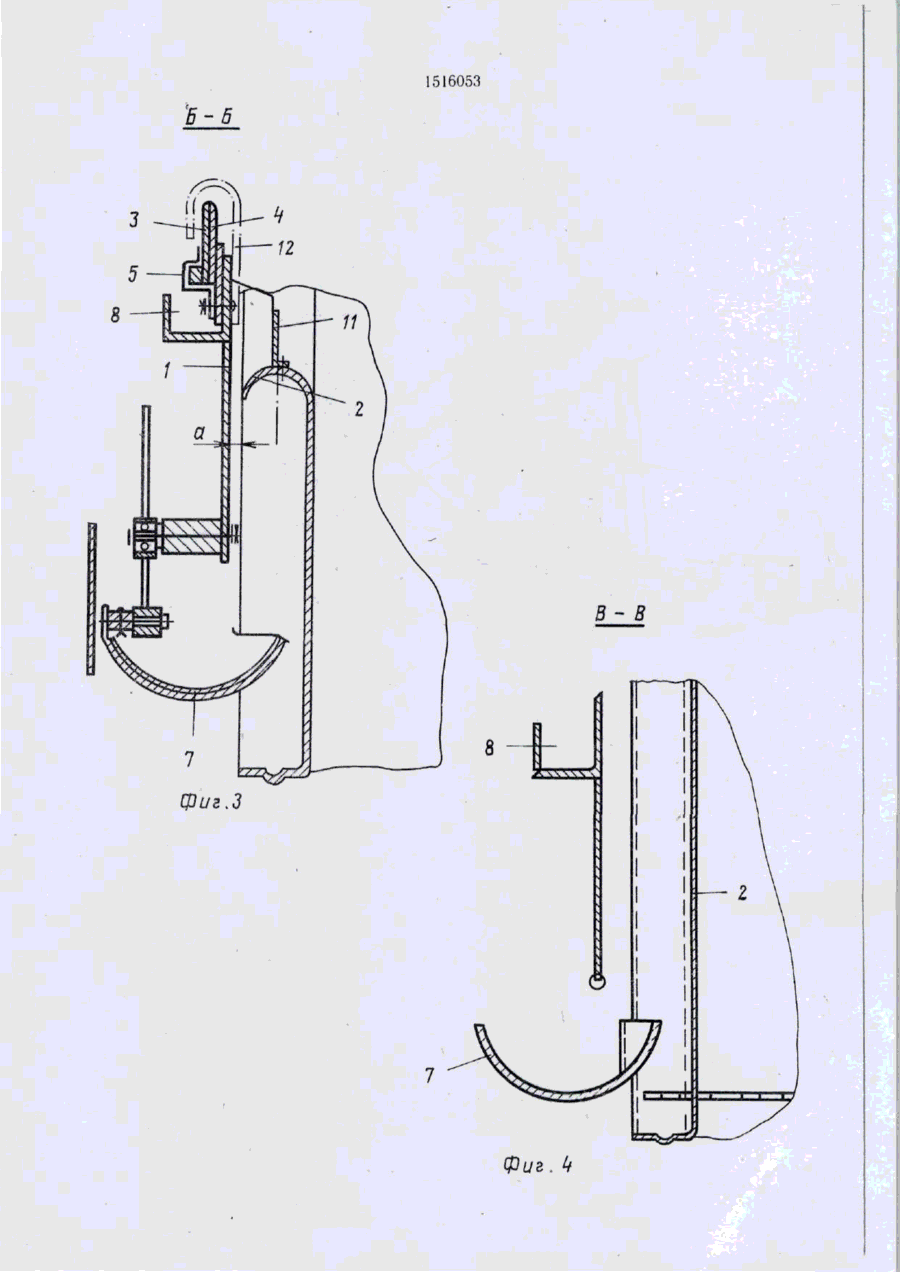

Изобретение относится к сельскохозяйственному машиностроению, в частности к полевым делителям уборочных машин. Цель изобретения - снижение потерь семян Полевой делитель содержит раму 1, на которой установлен режущий аппарат сегментного типа с подвижным 3 и неподвижным 4 ножами, семяуловитель 7, выполненный в виде транспортера, установленного с уклоном на 2—5° в сторону окна жатки и кинематически связанного с приводом 6 подвижного ножа 4, направляющие желобки 8, 9, 10, установленные со стороны подвижного ножа 4, направляющий щиток II, установленный со стороны неподвижного ножа 3 При уборке культур под воздействием ножа 3 на стебли, осыпавшиеся семена поступают в семяуловитель 7 по направляющим желобкам 8, 9, 10 и от щитка 11. В результате возвратно-поступательного движения семяуловителя и его уклона в сторону окна жатки от 2 до 5° происходит транспортирование семян в сторону уклона 1 з. п. ф-лы, 5 ил. ел о со Фие1 516053 Изобретение относится к сельскохозяйственному машиностроению, в частности к полевым делителям уборочных машин. Цель изобретения -- уменьшение потерь семян. На фиг. I изображен полевой делитель, ви;і сбоку; на фиг. 2 - разрез А—А на фш. 1; на фиг. 3 — разреч Б --Б на фиг I; па фиг. 4 разрез В- В на фиг. 1; на фш 5 схема работы транспортерасемяуловитсля. I Толевой делитель содержит \голковую раму 1, которая прикрепляется к боковине 2 жатки комбайна, режущий аппара'т сегментного типа, состоящий из подвижного 3 и неподвижного 4 ножей, закрепленных на раме I с помощью прижимов 5, привод 6 подвижного ножа 3, семяуловитель 7, направляющие желобки 8 -10, установленные со стороны подвижного ножа 3, направляющий ійиток 11, установленный со стороны неподвижного ложа 4, и съемный щиток 12. Рама I полевого делителя прикреплена к боковине 2 с зазором а (фиг. 3). Се.мяуловитсль 7 представляет собой транспортер, один конец, которого соединен с приводом 6 подвижного ножа 3 с помощью шарнира 13, а второй - с боковиной 2 при помощи шарнира 14. Транспортер установлен с уклоном на 2—5° В сторону приемной камеры жатки. Полевой лічите.!!* работает следующим образом. При уборке сельскохозяйственных мльтур с перепутанными стеблями в результате воздействия подвижного ножа 3 на стебли осыпавшиеся семена со стороны неподвижного ножа 4 от направляющего щитка II поступают через зазор а в семяуло* 4 витель 7, а со стороны подвижного ножа 3 в семяуловитель 7 семена поступают по направляющим желобкам 8 — 10, оставшаяся часть осыпавшихся семян улавливаетг ся непосредственно семяуловителем 7. Б результате возвратно-поступательного іпижения кривошипно-шатунного механизма привода 6 подвижного ложа 3 его поводки, занимая положения I и II (фиг. 5), перемещают с помощью шарниров 13 и 14 '0 семяуловитель 7 в положение Г и I I , т. е. в крайнее верхнее и крайнее нижнее положения. 'В результате частой смены положений семяуловителя (630--900 движений в минуту) и е уклона его в сторону окна жатки от 2 до 5 15 происходит транспортирование семян в сторону уклона. Формула изобретения 1. Полевой делитель жатки, включаю20 щий установленный на его раме режущий аппарат сегментного типа с подвижным и неподвижным ножами, подвижную полосу, шарнирно прикрепленную к рычагам, и привод подвижного ножа, отличающийся тем, что. с целью уменьшения потерь семян, 25 он снабжен семяуловителем, выполненным в виде транспортера, направляющими желобками и щитком, при этом направляющие жолобки установлены со стороны подвижной) ножа, щиток установлен со стороны 30 неподвижного ножа, а семяуловитель кинематически связан с приводом подвижного НОЖИ 2. Делитель по п. 1, отличающийся тем, что семяуловитель установлен с уклоном на 2 —5° в сторону окна жатки. А-А Фиг. Z 1516053 '5-B Фиг. 1516053 8 З фиг. 5 Составитель Р. Алеев Редактори Яиола Техред И Верес Корректор !Л Самборская Заказ 6308/2 Тираж 621 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35. Раушская наб, д. 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул. Гагарина. 101
