Формула / Реферат

Жатка, содержащая закрепленный на корпу­се делитель с копирующим основанием, над кото­рым на пальцевом брусе режущего аппарата смонтирован направляющий кронштейн головки ножа, отличающаяся тем, что, с целью повыше­ния надежности конструкции и снижения потерь зерна, копирующее основание выполнено с высту­пом, на котором закреплен направляющий кронш­тейн головки ножа.

Текст

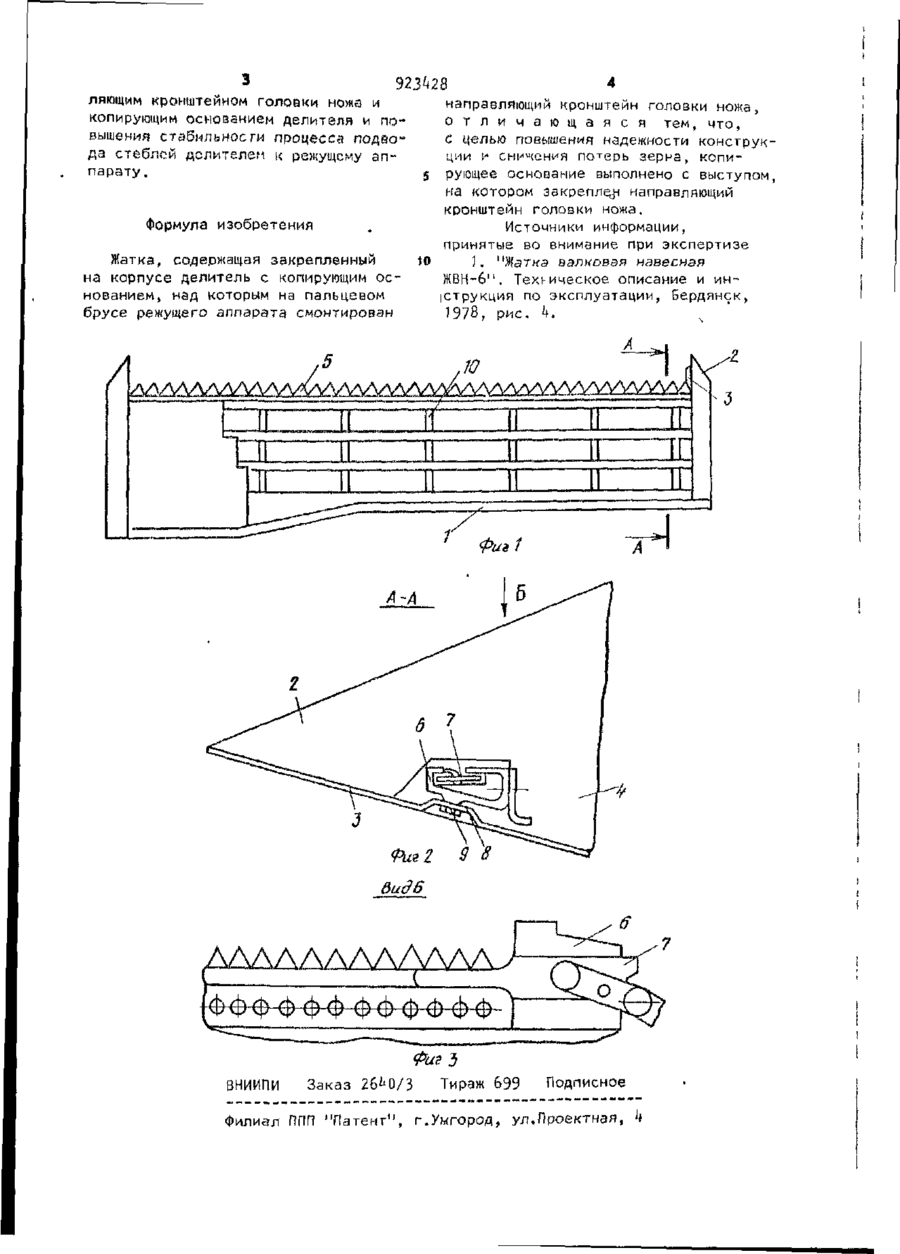

Союз Советских Социалистических Республик (1U И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22)3аявлено 0 9 0 Ш (21)29068^/30-15 А 01 D 35/00 с присоединением заявки Лз Государственный комитет СССР (23)Приоритет~ по делам изобретений Опубликовано 30.0^82. Бюллетень Jfi 1 6 и открытки Дата опубликования описания (72) Авторы изобретения (71) Заявитель (51 )М. Кл* '.Ф. 30.0^82 (53)УДК631.35* (088.8) Кудинов, А.А. Назюта, В.К. Кумпан и A.M. Гусев Головное специализированное конструкторское бюро по жаткам (5к) ЖАТКА I Изобретение относится к сельскохозяйственной технике , а именно к жаткам, например, валковым. Известна жатка, содержащая закрепленный на корпусе делитель с копирующим основанием, над которым на паль- 5 цевом брусе режущего аппарата смонтирован направляющий кронштейн головки ножа [11 . Недостатками этой жатки являются низкая надежность конструкции и боль- 1 0 шие потери зерна, обусловленные залеганием растений между направляющим кронштейном головки ножа и копирующим основанием делители. 15 Цель изобретения - повышение надежности конструкции и снижение потерь зерна. Поставленная цель достигается тем, что копирующее основание выполнено с выступом, иа котором закреплен направляющий кронштейн головки ножа. На фиг. 1 схематично изображена предлагаемая жатка, вид сверху; на фиг. фиг. 2 - разрез А-А на фиг. 1; иа 3 ' вид Б на фиг. 2. Жатка содержит закрепленный ма корпусе 1 делитель 2 с копирующим основанием 3, над которым на пальцевом брусе к режущего аппарата 5 закреплен направляющий кронштейн 6 головки ножа 7. Копирующее основание 3 выполнено с выступом 8, на котором при помощи винта 3 закреплен направляющий кронштейн 6 головки ножа 7. За режущим аппаратом 5 установлен транспортер 10. Жагка работает следующим образом. При движении жатки по полю режущий аппарат 5 срезает растения, которые укладываются на транспортер 10. При этом делитель 2 подводит стебли к режущему аппарату 5 в зоне направляющего кронштейна 6 головки ножа ~J. Предлагаемая жатда обеспечивает повышение надежности конструкции и снижение потерь зерна. За счет исключения залегания растений между направ 323^28 4 ляющмм кронштейном головки ножа м направляющий кронштейн головки ножа, копирующим основанием делителя и поо т л и ч а ю щ а я с я тем, что, вышения стабильности процесса подвос мелью повышения т надежности конструкА да стеблей делителем к режущему апции I снимания по ерь зерна, копипарату. 5 рующее основание выполнено с выступом, на котором закреплен направляющий кронштейн головки ножа. Формула изобретений Источники информации, принятые во внимание при экспертизе Жатка, содержащая закрепленный 10 1. "Жатка валковая навесная на корпусе делитель с копирующим осЖВН-6". Техническое описание и иннованием, над которым на пальцевом струкция по эксплуатации, Бердянск, брусе режущего аппарата смонтирован 1978, рис. h. АААЛЛЛЛЛЛЛДД ) ФигЪ ВНИИПИ Заказ 26^0/3 Тираж 699 Подписное Филиал ППП "Патент11, г.Ужгород, ул.Проектная, k

Дивитися

Додаткова інформація

Назва патенту англійською

Reaper

Автори англійською

Kudinov Fedir Fedorovych, Naziuta Anton Andriiovych, Kumpan Viktor Karpovych, Husev Oleksandr Mykhailovych

Назва патенту російською

Жатка

Автори російською

Кудинов Федор Федорович, Назюта Антон Андреевич, Кумпан Виктор Карпович, Гусев Александр Михайлович

МПК / Мітки

МПК: A01D 34/00

Мітки: жниварка
