Машина турбінного типу

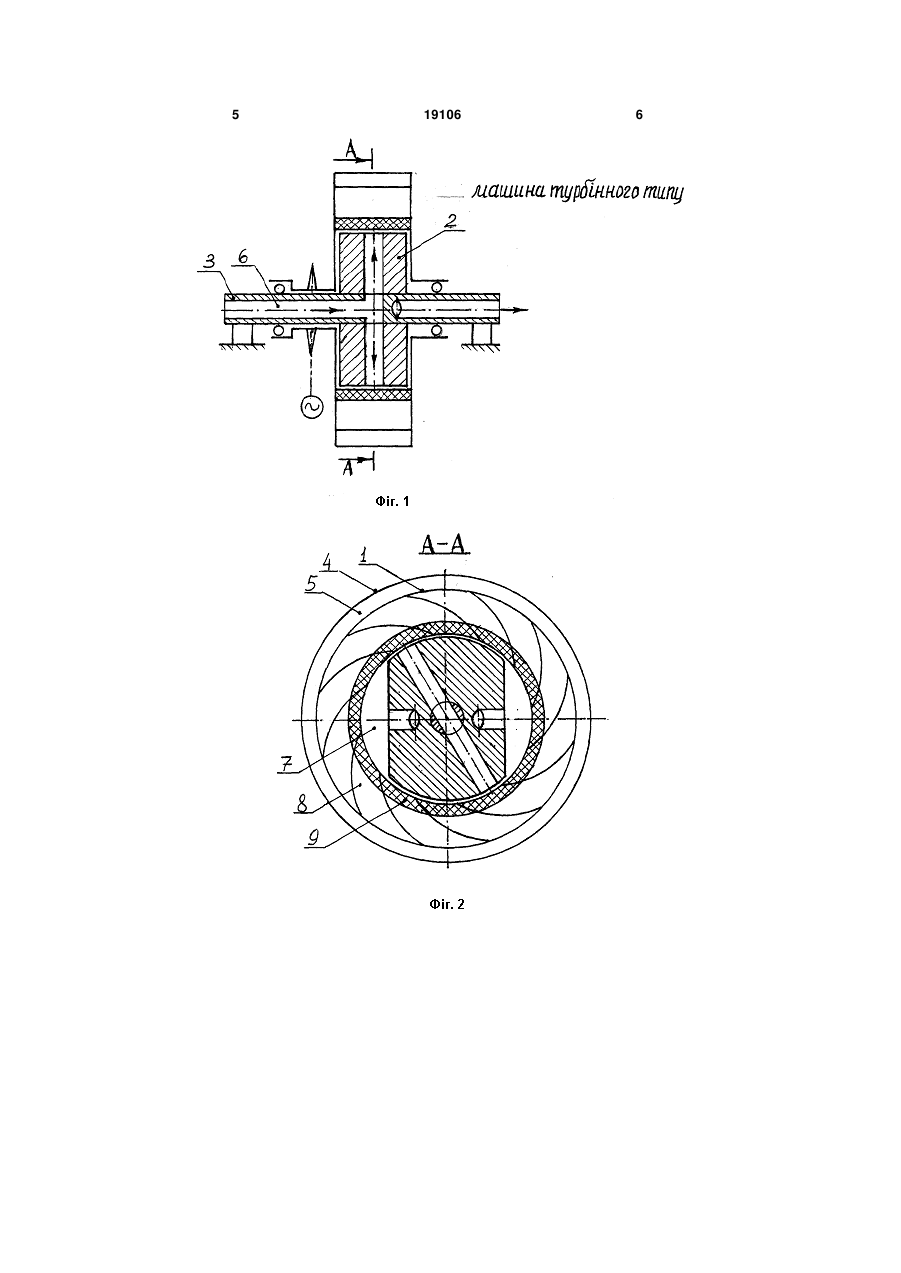

1. Машина турбінного типу, яка містить робоче колесо і розподільну камеру, закріплену на центральній осі, причому робоче колесо розміщено співвісно з розподільною камерою з мінімально допустимим зазором з можливістю обертання на 3 19106 4 рюючи колектор між робочим колесом і корпусом, 9 машина працює у режимі захолоджування до розподільна камера має проточні канали і вікна, а того часу, як конденсат у колекторі 5 та робочому робоче колесо має проточні канали визначеного колесі 1 накопичиться у достатній кількості для радіусу кривизни, розташовані між внутрішнім і перетворення роботи розширення газу в енергію зовнішнім діаметрами робочого колеса, згідно з швидкості рідини. Після конденсації охолодженого корисною моделлю, уздовж кола внутрішнього газу і сепарації конденсату (колектор є одночасно діаметра робочого колеса на входах проточних сепаратором) машина турбінного типу переходить каналів робочого колеса розміщена насадка регеу стаціонарний режим роботи. нератора. У стаціонарному режимі машина працює таким Суть корисної моделі пояснюється кресленнячином. Охолоджений газ проходить у зворотному ми, де напрямі через насадку 9 регенератора, де газ підіна Фіг.1 показана машина турбінного типу у грівається. Після цього нагрітий газ видаляють з подовжньому перерізі; турбіни через вікна 7 і проточні канали б розподіна Фіг.2 показана машина турбінного типу у льної камери 2. поперечному перерізі; Енергія швидкості рідини у проточних каналах на Фіг.3 показано розподіл робочого середо8 перетворюється у роботу обертання робочого вища у процесі роботи машини турбінного типу колеса, яка відводиться до споживача енергії. (напрям руху робочого газового і рідинного сереКонденсат видаляють з машини. довища стосовно розподільної камери у процесі Завдяки зниженню температури у насадці 9 роботи); регенератора знижується температура на входах на Фіг.4, 5 показано робоче колесо у перерізі. проточних каналів робочого колеса. Це приводить Машина турбінного типу містить робоче коледо підвищення ККД машини турбінного типу для со 1 і розподільну камеру 2, закріплену на центракріогенної установки, який характеризується відльній осі 3. Робоче колесо 1 розташоване співвісношенням кількості відведеного тепла до витрачено із розподільною камерою 2 із мінімально ної роботи. допустимим зазором з можливістю обертання доМашина турбінного типу у складі двигуна внувкола центральної осі 3 і прикріплено до циліндритрішнього згоряння працює таким чином. чного корпусу 4 машини, утворюючи між колесом і Пусковий режим. На входи проточних каналів корпусом колектор 5 для рідини. 6 розподільної камери 2 подають стиснуте повітря, Розподільна камера має проточні канали 6 і віяке проходить прямим потоком через зазор і насакна 7 для вводу і виводу робочого середовища. дку 9 регенератора, де охолоджується, віддаючи Робоче колесо 1 має вхідний канал (на кресленні їй тепло, і далі проходить до входів проточних кане показаний) і проточні канали 8 визначеного раналів 8. Робота розширення стиснутого повітря у діусу кривизни для проходження потоку робочого проточних каналах перетворюється в енергію обесередовища (газу, пару і рідини), розташовані між ртання робочого колеса. Відпрацьоване повітря, внутрішнім і зовнішнім діаметрами робочого коленагріте у зворотному потоці через насадку 9, виса. Уздовж кола внутрішнього діаметра робочого даляється з машини, коли входи проточних канаколеса 1 на входах проточних каналів 8 розміщена лів 8 стануть напроти вікон 7 виходу розподільної насадка 9 регенератора. камери 2. Радіус кривизни проточного каналу робочого Через вхідний канал до робочого колеса і коколеса визначають з врахуванням умови забезпелектора подають рідину, яка розподіляється узчити оптимальне прискорення потоку робочого довж кола робочого колеса. Рідину подають до середовища у каналі. рівня, при якому робота розширення продуктів Насадка 9 регенератора виконана з поруватої згоряння перетворюється в енергію швидкості рітеплопровідної структури, наприклад, з пресованої дини. Стиснуте повітря змішують з паливом і затонковолокнистої металевої сітки. палюють суміш у проточних каналах 8. Машина турбінного типу для кріогенної устаМашина переходить у стаціонарний режим. новки працює як детандер таким чином. Продукти згоряння розширюються, здійснюючи У режимі захолоджування на входи проточних тиск на рідину у проточних каналах 8. Енергія каналів 6 розподільної камери 2 подають стиснушвидкості рідини перетворюється в роботу обертий газ, який прямим потоком проходить через тання робочого колеса. Відпрацьовані продукти зазор і насадку 9 регенератора, де охолоджується, згоряння охолоджуються у зворотному потоці чевіддаючи їй тепло, і далі поступає на входи проторез насадку 9 регенератора і видаляються через чних каналів 8 робочого колеса 1. Робота розшивікна 7 і проточні канали 6 розподільної камери 2. рення стиснутого газу приводить до обертання З наступним кутом повороту робочого колеса робочого колеса. Температура газу у робочому стиснуте повітря проходить прямим потоком через колесі знижується. Охолоджений газ проходить зазор і насадку 9 регенератора, де нагрівається, і зворотним потоком через насадку 9 регенератора, цикл повторюється знову. де нагрівається, після чого відпрацьований газ Завдяки регенерації тепла продуктів згоряння через вікна 7 і проточні канали 6 розподільної капідвищується температура горіння робочої суміші мери 2 видаляють з машини. у машині турбінного типу, що дозволяє забезпечиВ результаті зниження температури газу у ти більш високий ККД у порівнянні з ККД турбіни проточних каналах 8 і регенерації тепла у насадці внутрішнього згоряння. 5 19106 6 7 Комп’ютерна верстка Л. Купенко 19106 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
