Рідиннокільцева машина

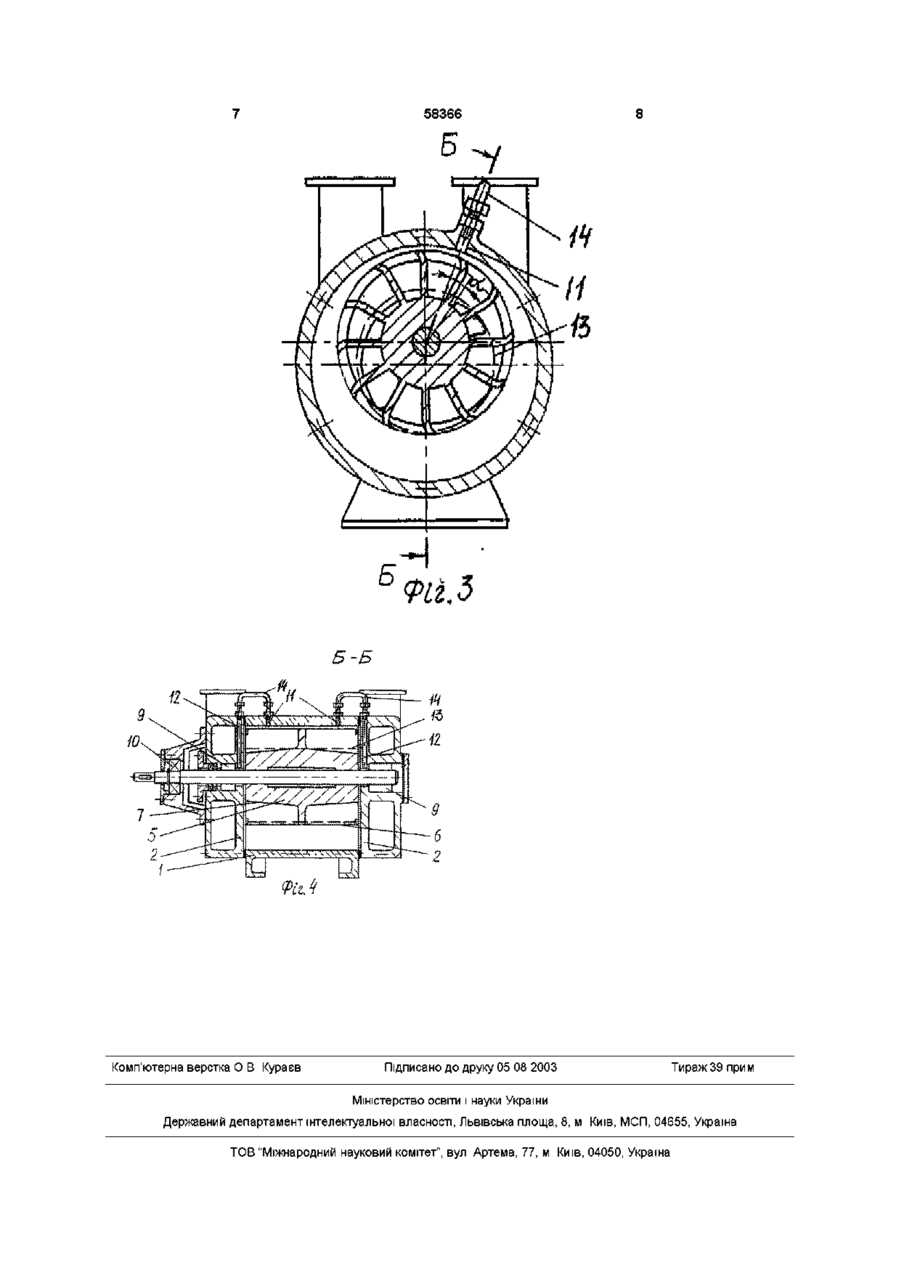

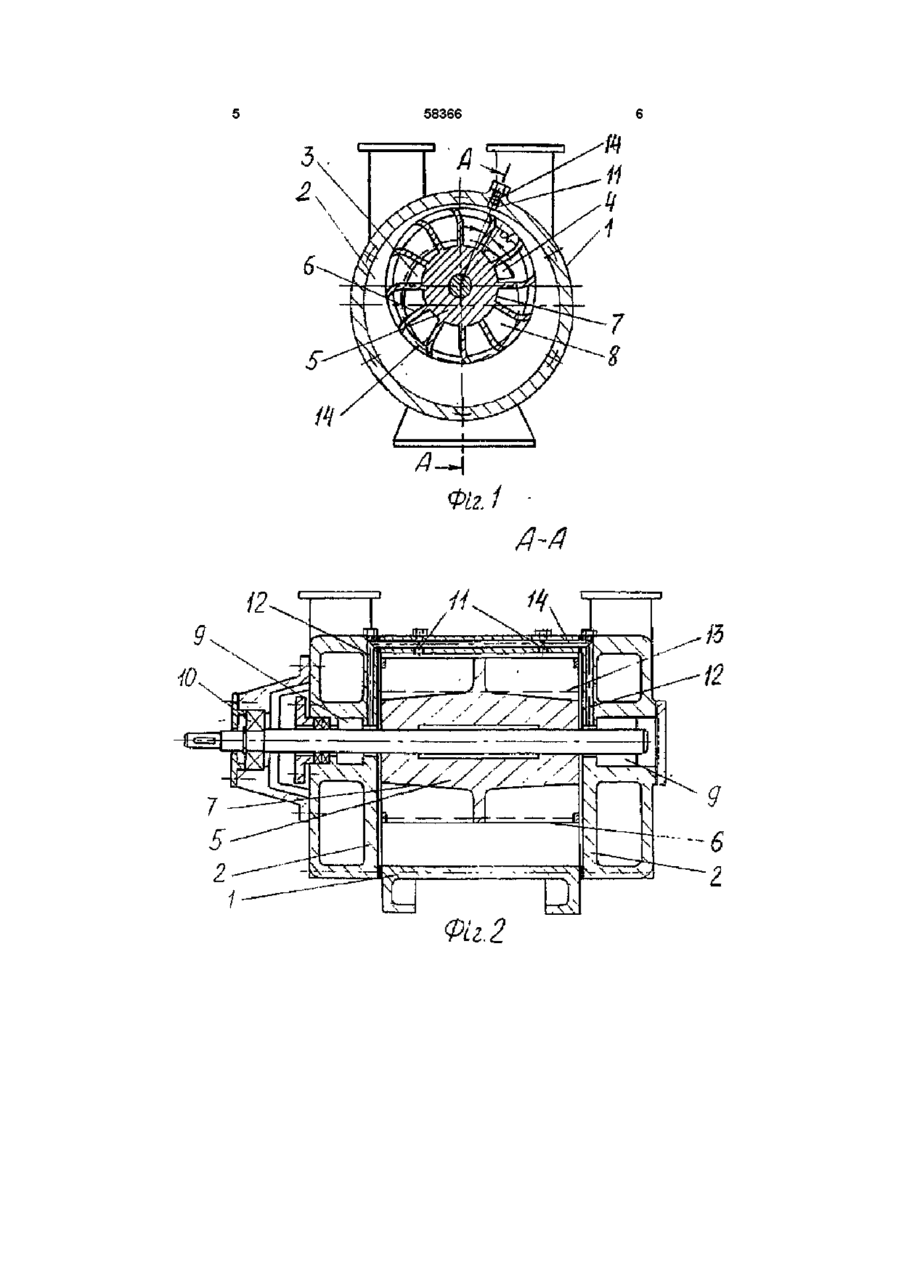

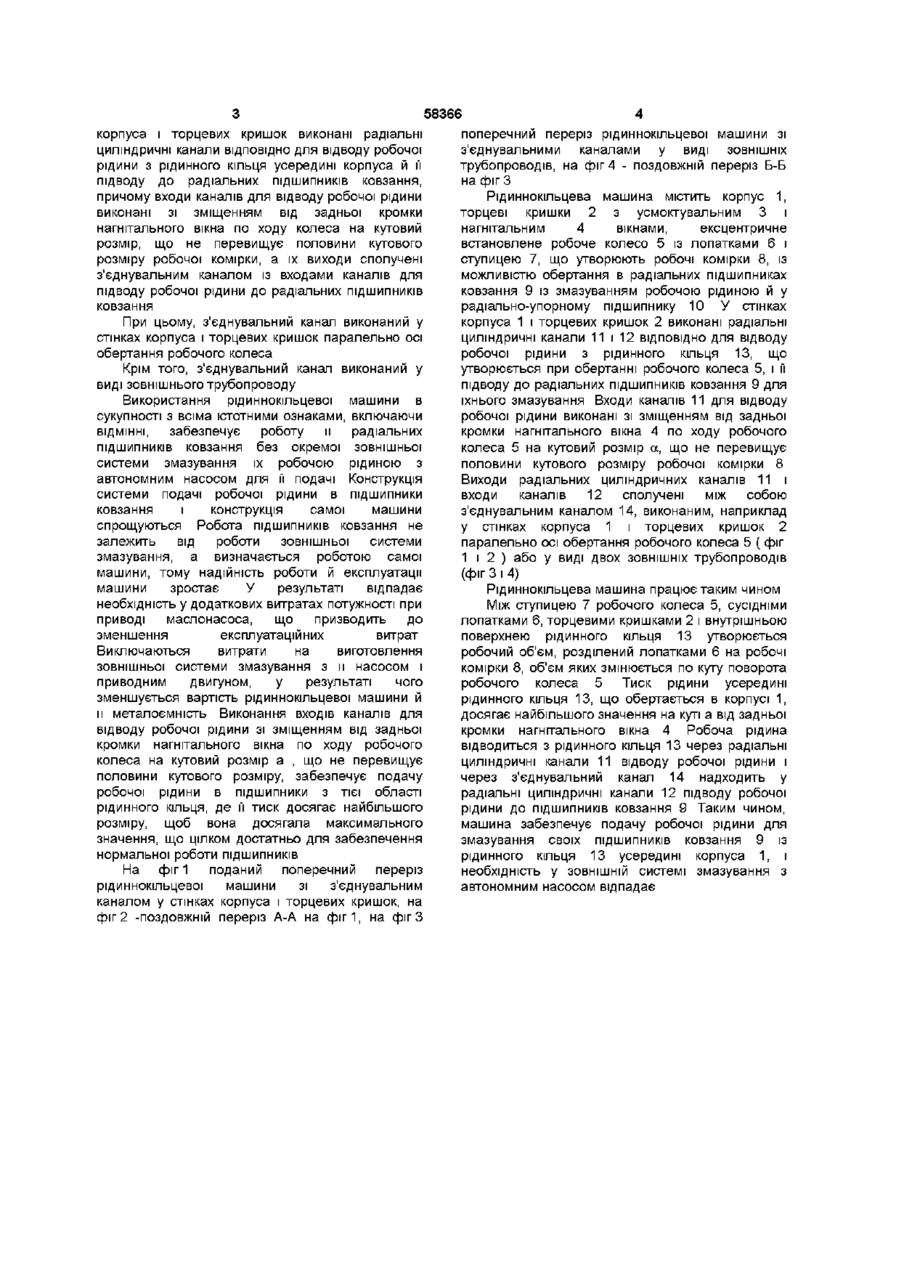

1 Рідиннокільцева машина, що містить корпус, торцеві кришки з усмоктувальними і нагнітальним вікнами й ексцентрично встановлене робоче колесо з лопатками і маточиною, що утворюють робочі комірки, із можливістю обертання в радіальних підшипниках ковзання зі змазуванням робочою рідиною й у радіальноупорному підшипнику кочення, яка відрізняється тим, що в стінках корпуса і торцевих кришок виконані радіальні циліндричні канали ВІДПОВІДНО для відводу робочої рідини з рідинного кільця всередині корпуса й її підводу до радіальних ПІДШИПНИКІВ ковзання, причому входи каналів для відводу робочої рідини виконані зі зміщенням від задньої кромки нагнітального вікна по ходу робочого колеса на кутовий розмір, що не перевищує половини кутового розміру робочої комірки, а їх виходи сполучені з'єднувальним каналом із входами каналів для підводу робочої рідини до радіальних ПІДШИПНИКІВ ковзання 2 Рідиннокільцева машина за п 1, яка відрізняється тим, що з'єднувальний канал виконаний у стінках корпуса і торцевих кришок паралельно осі обертання робочого колеса 3 Рідиннокільцева машина за п 1, яка відрізняється тим, що з'єднувальний канал виконаний у вигляді зовнішнього трубопроводу Винахід відноситься до області вакуумного і компресорного машинобудування і може бути використаний в рідиннокільцевих машинах Відома рідиннокільцева машина, обрана за прототип, що містить корпус, торцеві кришки з усмоктувальними і нагнітальним вікнами й ексцентрично встановлене робоче колесо з лопатками, що утворюють робочі комірки, із можливістю обертання в радіальних підшипниках ковзання зі змазуванням робочою рідиною й у радіально-упорному підшипнику кочення (див Ав св ЧССР №220156, МПКР04С 19/00, 1982) Зазначена машина має зовнішню систему змазування для подачі робочої рідини в радіальні підшипники ковзання, тиск у якій здійснюється окремим насосом, що приводиться у дію від свого приводного двигуна з ВІДПОВІДНИМИ витратами потужності У результаті збільшуються експлуатаційні витрати, пов'язані з роботою рідиннокільцевої машини, і ускладнюється конструкція машини з ВІДПОВІДНИМ зростанням вартості и виготовлення за рахунок наявності зовнішньої системи змазування Надійність роботи такої машини також знижується, тому що несправність у ЗОВНІШНІЙ системі змазування призводить до виходу з ладу ПІДШИПНИКІВ ковзання машини і за рахунок цього до виникнення збоїв у роботі В основу винаходу поставлена задача удосконалення рідиннокільцевої машини шляхом зміни и конструкції, що дозволяє подавати робочу рідину в радіальні підшипники ковзання безпосередньо із самого корпуса машини замість зовнішньої системи змазування зі своїм насосом, за рахунок чого забезпечується спрощення конструкції машини при зберіганні її функціональних можливостей, зниження збоїв у роботі, що підвищує надійність II роботи, крім того зниження ексдлуатаційних витрат і вартості Поставлена задача вирішується тим, що в рідиннокільцевій машині, яка містить корпус, торцеві кришки з усмоктувальними і нагнітальним вікнами й ексцентричне встановлене робоче колесо з лопатками І ступицею, що утворюють робочі комірки, із можливістю обертання в радіальних підшипниках ковзання зі змазуванням робочою рідиною й у радіально-упорному підшипнику кочення, згідно винаходу, в стінках (О (О со 00 ю 58366 поперечний переріз рідиннокільцевої машини зі корпуса і торцевих кришок виконані радіальні з'єднувальними каналами у виді ЗОВНІШНІХ циліндричні канали ВІДПОВІДНО ДЛЯ відводу робочої трубопроводів, на фіг 4 - поздовжній переріз Б-Б рідини з рідинного кільця усередині корпуса й її на фіг З підводу до радіальних ПІДШИПНИКІВ ковзання, Рідиннокільцева машина містить корпус 1, причому входи каналів для відводу робочої рідини торцеві кришки 2 з усмоктувальним 3 і виконані зі зміщенням від задньої кромки нагнітальним 4 вікнами, ексцентричне нагнітального вікна по ходу колеса на кутовий встановлене робоче колесо 5 із лопатками 6 і розмір, що не перевищує половини кутового ступицею 7, що утворюють робочі комірки 8, із розміру робочої комірки, а їх виходи сполучені можливістю обертання в радіальних підшипниках з'єднувальним каналом із входами каналів для ковзання 9 із змазуванням робочою рідиною й у підводу робочої рідини до радіальних ПІДШИПНИКІВ радіально-упорному підшипнику 10 У стінках ковзання корпуса 1 і торцевих кришок 2 виконані радіальні При цьому, з'єднувальний канал виконаний у циліндричні канали 11 і 12 ВІДПОВІДНО ДЛЯ відводу стінках корпуса і торцевих кришок паралельно осі робочої рідини з рідинного кільця 13, що обертання робочого колеса утворюється при обертанні робочого колеса 5, і її Крім того, з'єднувальний канал виконаний у підводу до радіальних ПІДШИПНИКІВ ковзання 9 для виді зовнішнього трубопроводу їхнього змазування Входи каналів 11 для відводу Використання рідиннокільцевої машини в робочої рідини виконані зі зміщенням від задньої сукупності з всіма істотними ознаками, включаючи кромки нагнітального вікна 4 по ходу робочого ВІДМІННІ, забезпечує роботу и радіальних колеса 5 на кутовий розмір а, що не перевищує ПІДШИПНИКІВ ковзання без окремої зовнішньої половини кутового розміру робочої комірки 8 системи змазування їх робочою рідиною з Виходи радіальних циліндричних каналів 11 і автономним насосом для її подачі Конструкція входи каналів 12 сполучені між собою системи подачі робочої рідини в підшипники з'єднувальним каналом 14, виконаним, наприклад ковзання і конструкція самої машини у стінках корпуса 1 і торцевих кришок 2 спрощуються Робота ПІДШИПНИКІВ ковзання не паралельно осі обертання робочого колеса 5 ( фіг залежить від роботи зовнішньої системи 1 і 2 ) або у виді двох ЗОВНІШНІХ трубопроводів змазування, а визначається роботою самої (фіг 3 і 4) машини, тому надійність роботи й експлуатації машини зростає У результаті відпадає Рідиннокільцева машина працює таким чином необхідність у додаткових витратах потужності при Між ступицею 7 робочого колеса 5, сусідніми приводі маслонасоса, що призводить до лопатками 6, торцевими кришками 2 і внутрішньою зменшення експлуатаційних витрат поверхнею рідинного кільця 13 утворюється Виключаються витрати на виготовлення зовнішньої системи змазування з и насосом і приводним двигуном, у результаті чого зменшується вартість рідиннокільцевої машини й и металоємність Виконання входів каналів для відводу робочої рідини зі зміщенням від задньої кромки нагнітального вікна по ходу робочого колеса на кутовий розмір а , що не перевищує половини кутового розміру, забезпечує подачу робочої рідини в підшипники з тієї області рідинного кільця, де її тиск досягає найбільшого розміру, щоб вона досягала максимального значення, що цілком достатньо для забезпечення нормальної роботи ПІДШИПНИКІВ На фіг 1 поданий поперечний переріз рідиннокільцевої машини зі з'єднувальним каналом у стінках корпуса і торцевих кришок, на фіг 2 -поздовжній переріз А-А на фіг1, на фіг З робочий об'єм, розділений лопатками 6 на робочі комірки 8, об'єм яких змінюється по куту поворота робочого колеса 5 Тиск рідини усередині рідинного кільця 13, що обертається в корпусі 1, досягає найбільшого значення на куті а від задньої кромки нагнітального вікна 4 Робоча рідина відводиться з рідинного кільця 13 через радіальні циліндричні канали 11 відводу робочої рідини і через з'єднувальний канал 14 надходить у радіальні циліндричні канали 12 підводу робочої рідини до ПІДШИПНИКІВ ковзання 9 Таким чином, машина забезпечує подачу робочої рідини для змазування своїх ПІДШИПНИКІВ ковзання 9 із рідинного кільця 13 усередині корпуса 1, і необхідність у ЗОВНІШНІЙ системі змазування з автономним насосом відпадає 58366 Фи 2
