Пристрій для спалювання рідкого палива

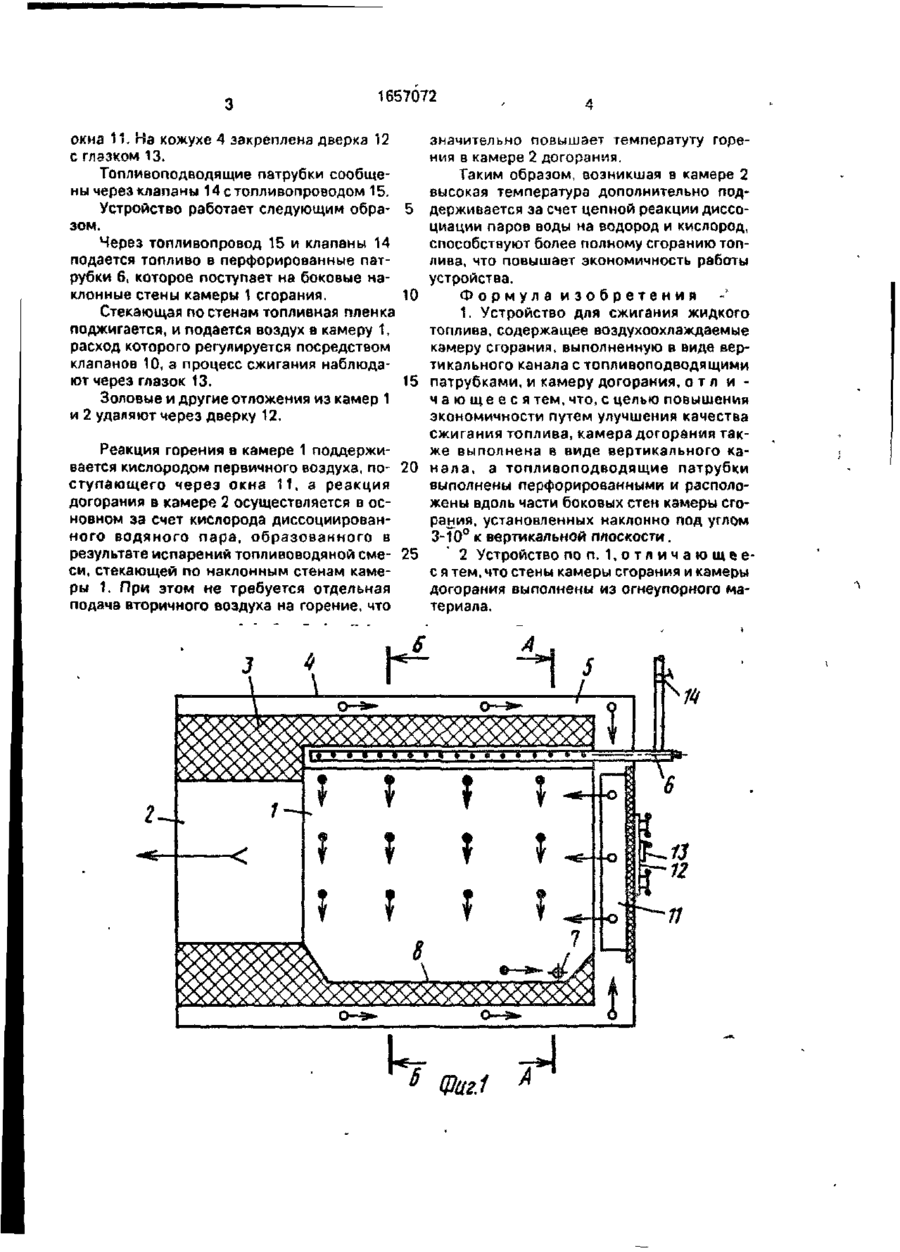

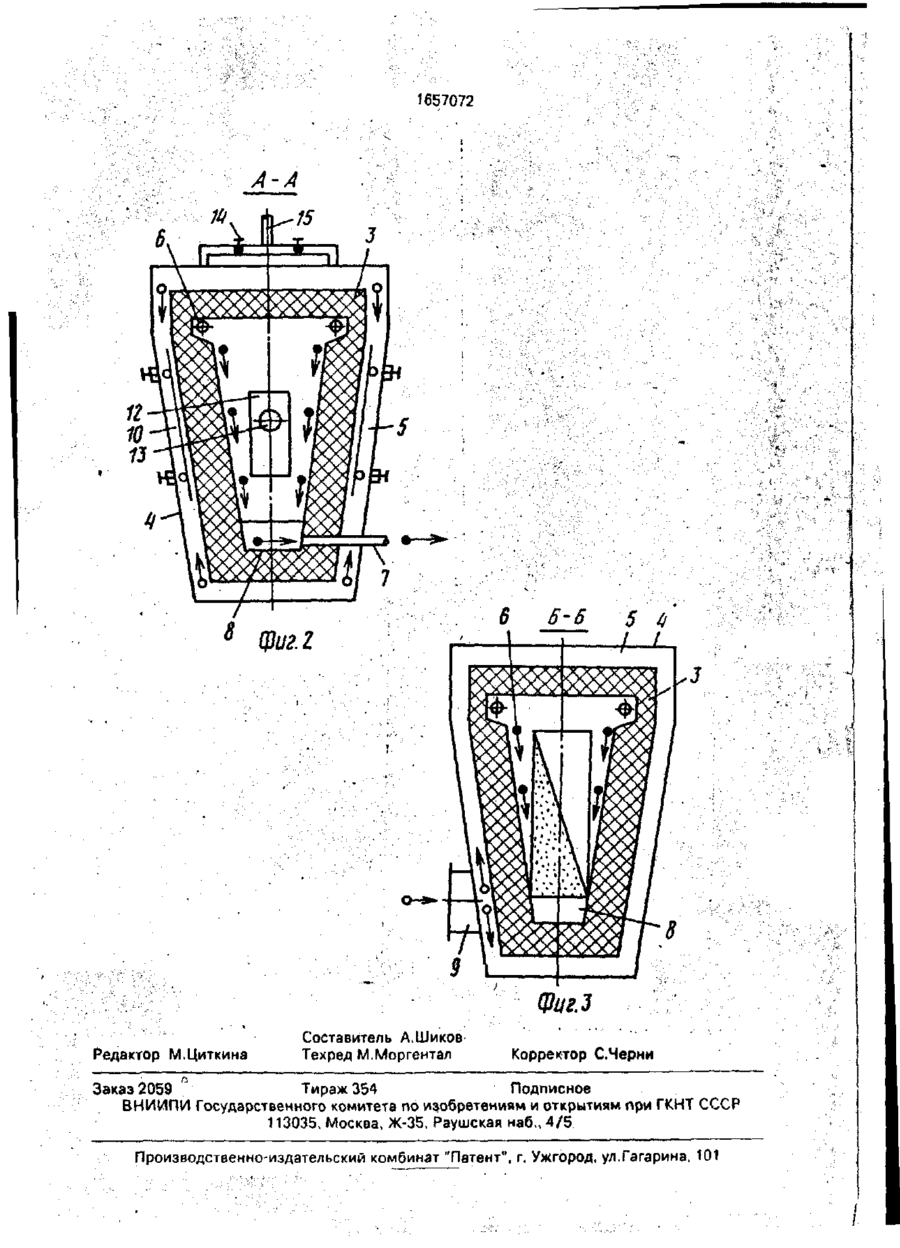

Изобретение может быть использовано, например, е устррйствах для сжигания тяжелых аысокообводныхтоплив, в частности нефтяных шламов, и позволяет повысить экономичность путем улучшения качества сжигания топлива. Камера 1 сгорания и камера 2 догорания выполнены в виде вертикальных каналов. Камера 1 сгорания снабжена перфорированными топливоподводящими патрубками 6, установленными вдоль верхней части ее боковых стен. Камера 1 сгорания и камера 2 догорания образо ваны корпусом 3, выполненным из огнеупорного материала, вокруг которого размещен кожух 4 с образованием зазора 5 для циркуляции воздуха. Зззор 5 сообщен с полостью камеры 1 сгорания через клапаны 10 и окна 11. При работе устройства топливо подается в перфорированные патрубки 6 и поступает затем на боковые наклонные стены камеры 1 сгорания. Воздух на горение подается по зазору 5 и его поступление в камеру 1 сгорания регулируется клапанами 10. Горение в камере 1 сгорания поддерживается кислородом первичного воздуха, а реакция догорания в камере 2 осуществляется в основном за счет кислорода диссоциированного водяного пара, образующегося при испарении топливной смеси, что способствует более полному сгоранию топлива и повышению экономичности работы устройства. 1 з. п ф-лы, 3 ил. Изобретение относится к теплотехнике и может быть использовано, например, в устройствах для сжигания тяжелых высокообводненных топлив, в частности нефтяных шламов, Целью изобретения является повышение экономичности путем улучшения качества сжигания топяиза, На фиг. 1 показано устройство для сжиГЗНИЙ жидкого топлива, продольный разрез: на фиг. 2 - разрез А-А на фиг, 1; на фиг 3 разрез Б-Б на фиг, 1. Устройство содержит камеру 1 сгорания и камеру 2 догорания, образованные корпусом 3, выполненным из огнеупорного материала, вокруг которого размещен кожух 4, образующий с корпусом 3 зазор 5 для циркуляции воздуха. Камера 1 сгорания и камера 2 догорания выполнены в виде вертикальных каналов. При этом боковые стены камеры 1 сгооания установлены наклонно под углом 3-10° к вертикальной плоскости. Камера 1 сгорания снабжена перфорированными топливоподводящими патрубками 6, установленными вдоль верхией части ее боковых стен, и сливным патрубком 7, который подключен к ванне 8, образованной нижней частью боковых стен камеры 1 сгорания. К зазору 5 подключен воздухоподающий патрубок 9. Зазор 5 сообщен с полостью камеры 1 сгорания через клапаны 10 и (21)4645121 (22)01.02.89 , {46)15.06.91 Бюл. №22 (75) В. Н. Деревянко (53)662.951.2(088.8) ,; i о 1657072 окна 11. На кожухе 4 закреплена дверка 12 значительно повышает температуту горес глазком 13. ния в камере 2 догорания. Топливоподводящие патрубки сообщеТаким образом, возникшая в камере 2 ны через клапаны 14с топливопроводом 15, высокая температура дополнительно подУстройство работает следующим обра- 5 держивается за счет цепной реакции диссоэом. циации паров воды на водород и кислород, Через топливопровод 15 и клапаны 14 способствуют более полному сгоранию топподается топливо в перфорированные патлива, что повышает экономичность работы рубки 6, которое поступает на боковые наустройства. клонные стены камеры 1 сгорания. 10 Формула изобретения Стекающая по стенам топливная пленка 1. Устройство для сжигания жидкого поджигается, и подается воздух в камеру 1, топлива, содержащее воздухоохлаждаемые расход которого регулируется посредством камеру сгорания, выполненную в виде верклапанов 10, а процесс сжигания наблюдатикального канала с топливоподводящими ют через глазок 13. 15 патрубками, и камеру догорания, о т л и ч а ю щ е е с я тем, что, с целью повышения Золовые и другие отложения из камер 1 экономичности путем улучшения качества и 2 удаляют через дверку 12. сжигания топлива, камера догорания также выполнена в виде вертикального каРеакция горения в камере 1 поддерживается кислородом первичного воздуха, по- 20 нала, а топливоподводящие патрубки выполнены перфорированными и располоступающего через окна 11, а реакция жены вдоль части боковых стен камеры сгодогорания в камере 2 осуществляется в осрания, установленных наклонно под углом новном за счет кислорода диссоциирован3-10° к вертикальной плоскости. ного водяного пара, образованного в результате испарений топливоводяной сме- 25 2 Устройство по п. 1 , о т л и ч а ю щ е е си, стекающей по наклонным стенам камес я тем, что стены камеры сгорания и камеры ры 1. При этом не требуется отдельная догорания выполнены из огнеупорного маподача вторичного воздуха на горение, что териала. UM I I I * И U U М 1657072 A-A 15 8 § Щцг.З Редактор М.Циткина Составитель А.ШиковТехред М.Моргентал Корректор С.Черни Заказ 2059 Тираж 354 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
