Імпульсний вогнегасний ручний пристрій

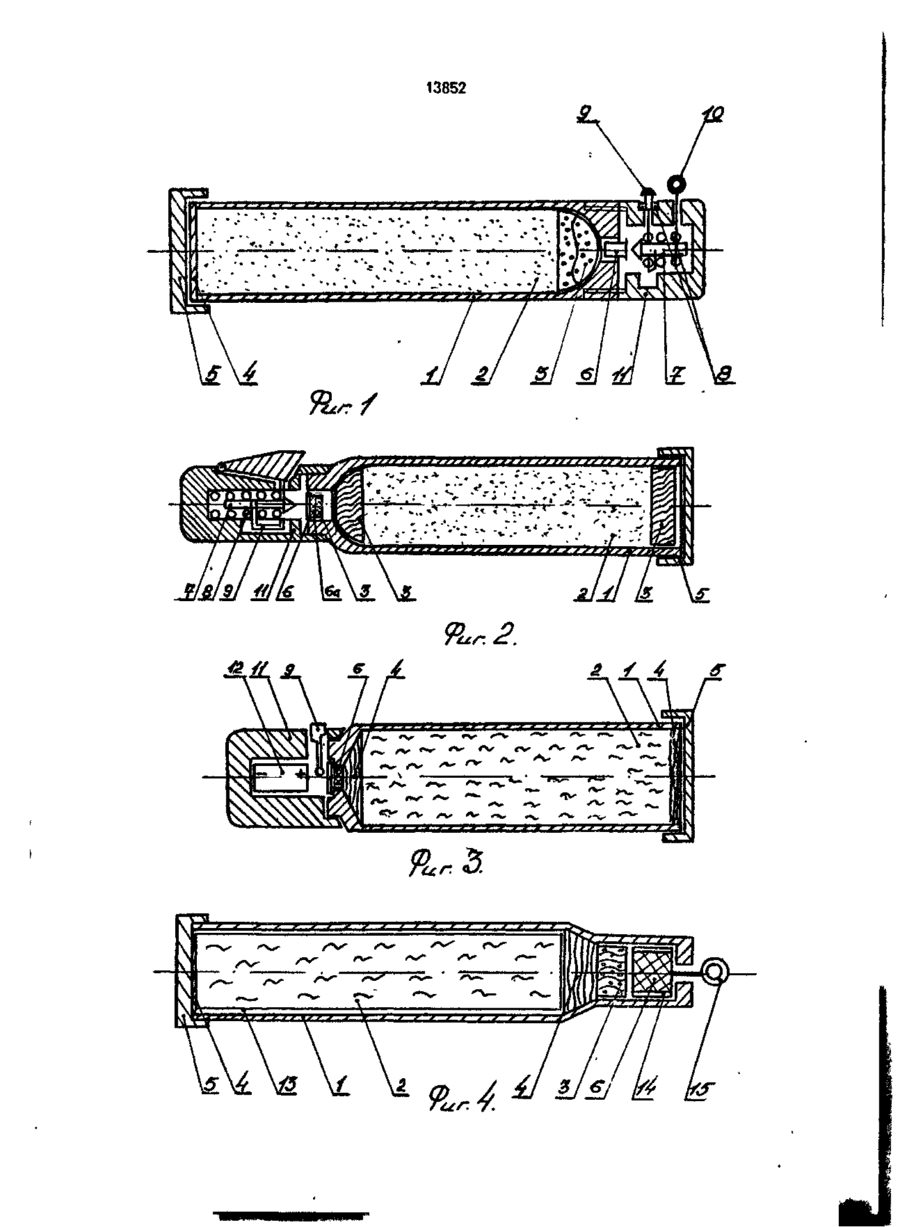

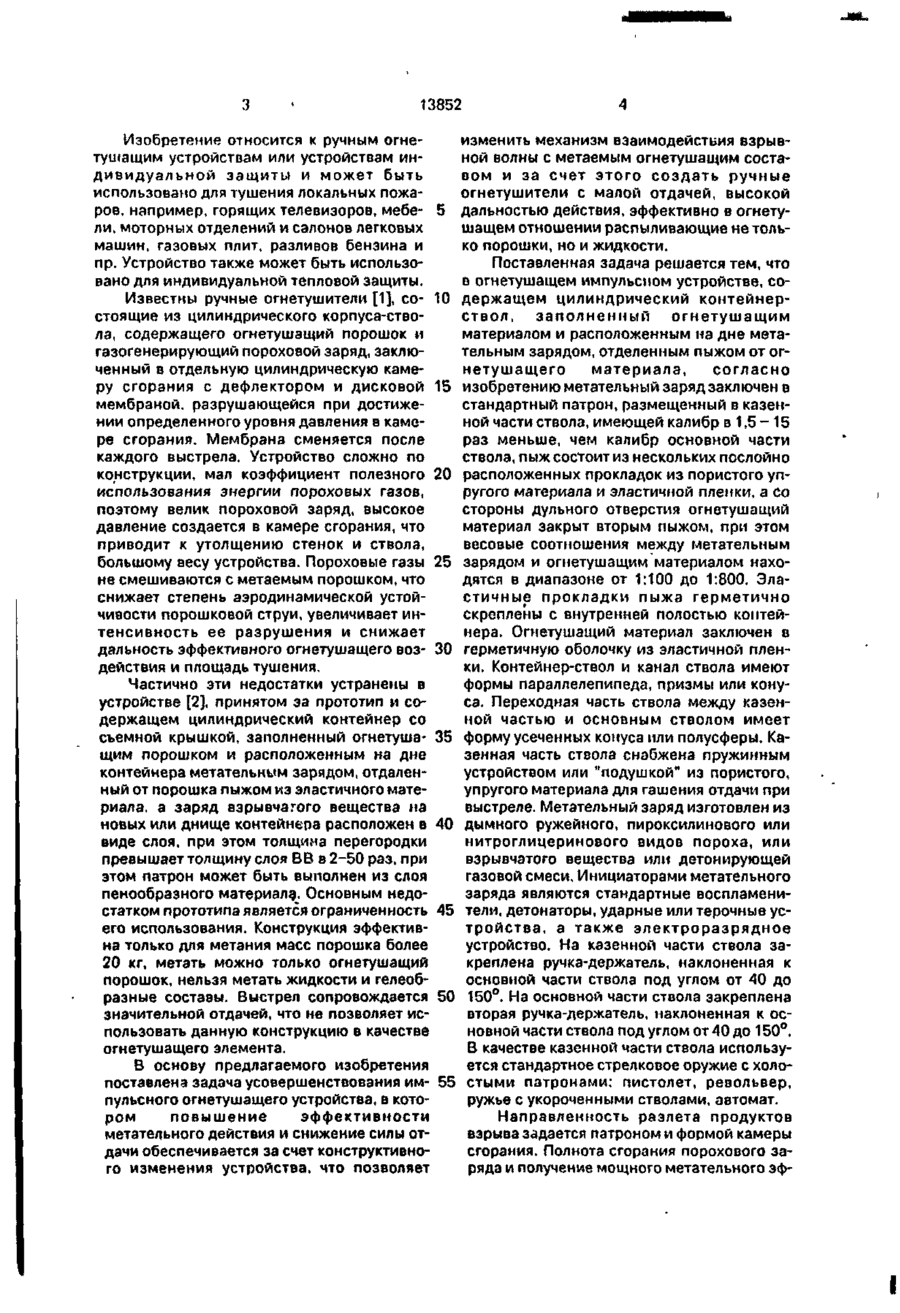

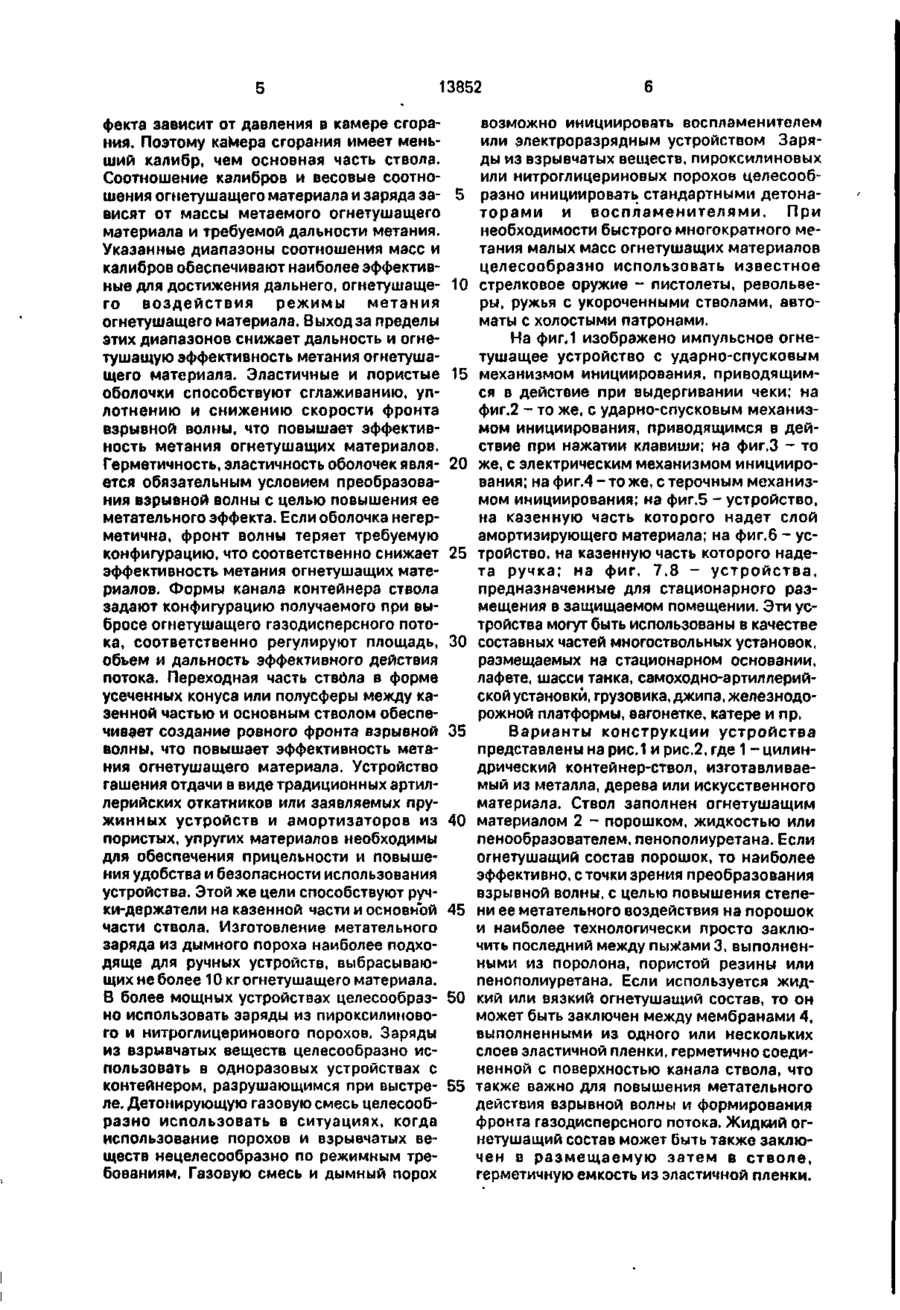

1. Импульсное огнетушащее ручное устройство, содержащее контейнер-ствол, заполненный огнетушащим материалом и расположенным на дне метательным зарядом, отделенным пыжом от огнетушащего материала, о т л и ч а ю щ е е с я тем, что метательный заряд заключен в стандартный патрон, размещенный в казенной части ствола, имеющей калибр в 1,5-15 раз больше, чем калибр основной части ствола, пыж состоит из нескольких послойно расположенных прокладок из пористого материала и эластичной пленки, а со стороны дульного отверстия огнетушащий материал закрыт вторым пыжом, при этом весовые соотношения между метательным зарядом и огнетушащим материалом находятся в диапазоне от 1:100 до 1:800. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что эластичные прокладки пыжа герметично скреплены с внутренней полостью контейнера. 3. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что огнетушащий материал заключен в герметичную оболочку из эластичной пленки. 4. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что контейнер-ствол и канал ствола имеют форму цилиндра, параллелепипеда, призмы, конуса, 5. Устройство по п . 1 , о т л и ч а ю щ е е с я тем, что переходная часть ствола между казенной частью и основным стволом имеет форму усеченного конуса, полусферы. 6. Устройство по п . 1 , о т л и ч а ю щ е е с я тем, что казенная часть ствола снабжена пружинным амортизатором для гашения отдачи при выстреле. 7. Устройство по п . 1 , о т л и ч а ю щ е е с я тем, что казенная часть ствола снабжена амортизатором из пористого, упругого материала для гашения отдачи при выстреле. 8. Устройство по п . 1 , о т л и ч а ю щ е е с я тем, что на казенной части ствола закреплена ручка-держатель, наклоненная к основной части ствола под углом от 40 до 150°. 9. Устройство по п . 1 , о т л и ч а ю щ е е с я тем, что на основной части ствола закреплена вторая ручка-держатель, наклоненная к основной части ствола под углом от 48 до 150°. 10. Устройство по п . 1 , о т л и ч а ю щ е е с я тем, что метательный заряд изготовлен из дымного ружейного пороха! пироксилинового пороха, нитроглицеринового пороха, детонирующего взрывного вещества, детонирующей газовой смеси. 11. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что инициатором метательного заряда является стандартный воспламенитель, стандартный детонатор, электрозарядное устройство, ударное устройство, терочное устройство. С > со оо ел з 13852 Изобретение относится к ручным огнеизменить механизм взаимодействия взрывтушащим устройствам или устройствам инной волны с метаемым огнетушащим состадивидуальной защиты и может быть вом и за счет этого создать ручные использовано для тушения локальных пожаогнетушители с малой отдачей, высокой ров, например, горящих телевизоров, мебе- 5 дальностью действия, эффективно в огнетули, моторных отделений и салонов легковых шащем отношении распыливающие не тольмашин, газовых плит, разливов бензина и ко порошки, но и жидкости. пр. Устройство также может быть использоПоставленная задача решается тем, что вано для индивидуальной тепловой защиты. в огнетушащем импульсном устройстве, соИзвестны ручные огнетушители [1], со- 10 держащем цилиндрический контейнерствол, заполненный огнетушащим стоящие из цилиндрического корпуса-ствоматериалом и расположенным на дне метала, содержащего огнетушащий порошок и тельным зарядом, отделенным пыжом от оггазогенерирующий пороховой заряд, заклюнетушащего материала, согласно ченный в отдельную цилиндрическую камеру сгорания с дефлектором и дисковой 15 изобретению метательный заряд заключен в стандартный патрон, размещенный в казенмембраной, разрушающейся при достиженой части ствола, имеющей калибр в 1,5 - 15 нии определенного уровня давления в камераз меньше, чем калибр основной части ре сгорания. Мембрана сменяется после ствола, пыж состоит из нескольких послойно каждого выстрела. Устройство сложно по конструкции, мал коэффициент полезного 20 расположенных прокладок из пористого упругого материала и эластичной пленки, а Со использования энергии пороховых газов, стороны дульного отверстия огнетушащий поэтому велик пороховой заряд, высокое материал закрыт вторым пыжом, при этом давление создается в камере сгорания, что весовые соотношения между метательным приводит к утолщению стенок и ствола, большому весу устройства. Пороховые газы 25 зарядом и огнетушащим материалом находятся в диапазоне от 1:100 до 1:800. Элане смешиваются с метаемым порошком, что стичные прокладки пыжа герметично снижает степень аэродинамической устойскреплены с внутренней полостью контейчивости порошковой струи, увеличивает иннера. Огнетушащий материал заключен в тенсивность ее разрушения и снижает дальность эффективного огнетушащего воз- 30 герметичную оболочку из эластичной пленки. Контейнер-ствол и канал ствола имеют действия и площадь тушения. формы параллелепипеда, призмы или конуЧастично эти недостатки устранены в са. Переходная часть ствола между казенустройстве [2], принятом за прототип и соной частью и основным стволом имеет держащем цилиндрический контейнер со форму усеченных конуса или полусферы. Касъемной крышкой, заполненный огнетуша- 35 зенная часть ствола снабжена пружинным щим порошком и расположенным на дне устройством или "подушкой" из пористого, контейнера метательным зарядом, отдаленупругого материала для гашения отдачи при ный от порошка пыжом из эластичного матевыстреле. Метательный заряд изготовлен из риала, а заряд взрывчатого вещества на дымного ружейного, пироксилинового или новых или днище контейнера расположен в 40 нитроглицеринового видов пороха, или виде слоя, при этом толщина перегородки взрывчатого вещества или детонирующей превышает толщину слоя ВВ в 2-50 раз, при газовой смеси. Инициаторами метательного этом патрон может быть выполнен из слоя заряда являются стандартные воспламенипенообразного материала. Основным недостатком прототипа является ограниченность 45 тели, детонаторы, ударные или терочные устройства, а также электроразрядное его использования. Конструкция эффективустройство. На казенной части ствола зана только для метания масс порошка более креплена ручка-держатель, наклоненная к 20 кг, метать можно только огнетушащий основной части ствола под углом от 40 до порошок, нельзя метать жидкости и гелеобразные составы. Выстрел сопровождается 50 150°. На основной части ствола закреплена вторая ручка-держатель, наклоненная к осзначительной отдачей, что не позволяет исновной части ствола под углом от 40 до 150°. пользовать данную конструкцию в качестве В качестве казенной части ствола используогнетушащего элемента. ется стандартное стрелковое оружие с холоВ основу предлагаемого изобретения поставлена задача усовершенствования им- 55 стыми патронами: пистолет, револьвер, ружье с укороченными стволами, автомат. пульсного огнетушащего устройства, в котоНаправленность разлета продуктов ром повышение эффективности взрыва задается патроном и формой камеры метательного действия и снижение силы отсгорания. Полнота сгорания порохового задачи обеспечивается за счет конструктивноряда и получение мощного метательного эфго изменения устройства, что позволяет 13852 фекта зависит от давления в камере сгорания. Поэтому камера сгорания имеет меньший калибр, чем основная часть ствола. Соотношение калибров и весовые соотношения огнетушащего материала и заряда за- 5 висят от массы метаемого огнетушащего материала и требуемой дальности метания. Указанные диапазоны соотношения масс и калибров обеспечивают наиболее эффективные для достижения дальнего, огнетушаще- 10 го воздействия режимы метания огнетушащего материала. Выход за пределы этих диапазонов снижает дальность и огнетушащую эффективность метания огнетушащего материала. Эластичные и пористые 15 оболочки способствуют сглаживанию, уплотнению и снижению скорости фронта взрывной волны, что повышает эффективность метания огнетушащих материалов. Герметичность, эластичность оболочек явля- 20 ется обязательным условием преобразования взрывной волны с целью повышения ее метательного эффекта. Если оболочка негерметична, фронт волны теряет требуемую конфигурацию, что соответственно снижает 25 эффективность метания огнетушащих материалов. Формы канала контейнера ствола задают конфигурацию получаемого при выбросе огнетушащего газодисперсного потока, соответственно регулируют площадь, 30 объем и дальность эффективного действия потока. Переходная часть ствола в форме усеченных конуса или полусферы между казенной частью и основным стволом обеспечивает создание ровного фронта взрывной 35 волны, что повышает эффективность метания огнетушащего материала. Устройство гашения отдачи в виде традиционных артиллерийских откатников или заявляемых пружинных устройств и амортизаторов из 40 пористых, упругих материалов необходимы для обеспечения прицельное™ и повышения удобства и безопасности использования устройства. Этой же цели способствуют ручки-держатели на казенной части и основной 45 части ствола. Изготовление метательного заряда из дымного пороха наиболее подходяще для ручных устройств, выбрасывающих не более 10 кг огнетушащего материала. В более мощных устройствах целесообраз- 50 но использовать заряды из пироксилинового и нитроглицеринового порохов. Заряды из взрывчатых веществ целесообразно использовать в одноразовых устройствах с контейнером, разрушающимся при выстре- 55 ле. Детонирующую газовую смесь целесообразно использовать в ситуациях, когда использование порохов и взрывчатых веществ нецелесообразно по режимным требованиям. Газовую смесь и дымный порох возможно инициировать воспламенителем или электроразрядным устройством Заряды из взрывчатых веществ, пироксилиновых или нитроглицериновых порохов целесообразно инициировать стандартными детонаторами и воспламенителями. При необходимости быстрого многократного метания малых масс огнетушащих материалов целесообразно использовать известное стрелковое оружие - пистолеты, револьверы, ружья с укороченными стволами, автоматы с холостыми патронами. На фиг.1 изображено импульсное огнетушащее устройство с ударно-спусковым механизмом инициирования, приводящимся в действие при выдергивании чеки; на фиг.2 - то же, с ударно-спусковым механизмом инициирования, приводящимся в действие при нажатии клавиши; на фиг.З - то же, с электрическим механизмом инициирования; на фиг.4 - то же, с терочным механизмом инициирования; на фиг.5 - устройство, на казенную часть которого надет слой амортизирующего материала; на фиг.6 - устройство, на казенную часть которого надета ручка; на фиг. 7,8 - устройства, предназначенные для стационарного размещения в защищаемом помещении. Эти устройства могут быть использованы в качестве составных частей многоствольных установок, размещаемых на стационарном основании, лафете, шасси танка, самоходно-артиллерийской установки, грузовика, джипа, железнодорожной платформы, вагонетке, катере и пр. Варианты конструкции устройства представлены на рис.1 и рис.2, где 1 -цилиндрический контейнер-ствол, изготавливаемый из металла, дерева или искусственного материала. Ствол заполнен огнетушащим материалом 2 - порошком, жидкостью или пенообразователем, пенополиуретана. Если огнетушащий состав порошок, то наиболее эффективно, с точки зрения преобразования взрывной волны, с целью повышения степени ее метательного воздействия на порошок и наиболее технологически просто заключить последний между пыЖами 3, выполненными из поролона, пористой резины или пенополиуретана. Если используется жидкий или вязкий огнетушащий состав, то он может быть заключен между мембранами 4, выполненными из одного или нескольких слоев эластичной пленки, герметично соединенной с поверхностью канала ствола, что также важно для повышения метательного действия взрывной волны и формирования фронта газодисперсного потока. Жидкий огнетушащий состав может быть также заключен в размещаемую затем в стволе, герметичную емкость из эластичной пленки. 13852 Со стороны ствольного отверстия ствол закрыт крышкой 5, предохраняющей мембраны или пыжи от повреждения. Перед выстрелом крышка снимается. В казенной части ствола имеющей меньший калибр раз- 5 мещается патрон 6 с зарядом взрывчатого материала - различные виды быстрогорящих порохов, например, дымный ружейный порох (ДРП-1, ДРП-2 или ДРП-3), низкоимпулъсные детонирующие составы, напри- 10 мер, низкоимпульсный листовой представляющий слой поролона, с напыленным порошком гексогена. Возможно также использовать капсулы со взрывчатой газовой смесью инициируемые электроимпуль- 15 сом или капсюлем - "жевело". Разница в калибрах стволов и диапазон соотношений величин этих калибров объясняется тем, что малый метательный заряд лучше и стабильнее сгорает в ограниченном объеме камеры 20 малого калибра. В патроне слой пороха - 6а - стабилизируется равномерно вокруг капсюля - "жевело" с помощью поролонового пыжа 3. Для инициирования патрона используется обычный ударно-спусковой ме- 25 ханизм, состоящий из бойка 7, пружины 8, пусковой кнопки 9 и предохранителя 10, гарантирующий от случайного срабатывания устройства при хранении (фиг. 1,2). Может также использоваться патрон с электрокапсюльным воспламенителем (фиг.З), в этом 30 случае инициирующая система состоит из корпуса 11, батарейки или конденсатора 12, и кнопки 9, замыкающей инициирующую сеть. Может использоваться стандартное инициирующее терочное устройство, состо- 35 ящее из специального заряда 14 и вытяжного кольца 15. Возможно отдельно размещать метательный заряд и воспламенитель в различных патронах. Если устройство содержит более 1,5 кг огнетушащего 40 состава, то его конструкция будет наподобие гранатомета (фиг.5) с ручкой-держателем 19, имеющей также спусковой курковой механизм, ручкой-держателем 20 на стволе. Отдача будет гаситься за счет пружинного 45 откатника. Пружины 17 крепятся на казенной части 15 и соединены с плечевым упором 18. Может быть использовано также откатное устройство другой конструкции. Если устройство содержит до 1,5 кг огнету- 50 шащего состава, то к казенной части устройства (фиг.6) может быть приделана ручка-держатель 21. Если устройство содержит более 0,5 кг, ручку целесообразно выполнять из упругого материала, что частично 55 погасит отдачу и уменьшит ее воздействие на руку. В устройствах монтируемых стационарно и содержащих от 1 кг до 300 кг огнетушащего состава и более возможно 8 размещение в отдельных герметичных патронах воспламенителя 66 и метательного заряда 6в (фиг.7). Гашение отдачи в этих случаях осуществляется или за счет конструкции держателя устройства или за счет амортизирующих прокладок 22, если устройство в специальной обойме 23 или специальных откатных устройств гидравлических, механических. Ствол с казенной части может быть закрыт затвором 24, навинтным (фиг.7) или откатным (фиг.8). Заключение огнетушащего материала в герметичную оболочку из эластичной пленки обеспечивает его сохранность по массе и физико-химическим характеристикам при длительном хранении. Цилиндрическая форма контейнера ствола и канала ствола обеспечивают создание газодисперсного потока с наибольшей дальностью распространения. Контейнер-ствол в форме параллелепипеда целесообразно использовать для объемного равномерного распыления состава в непосредственной близости от устройства. Контейнер-ствол в форме призмы эффективен для создания изолирующих завес, например при тушении горящих жидкостей. Контейнер-ствол в форме конуса или усеченного конуса используется для напыления покрытий на различные горящие поверхности, например при тушении горящих твердых материалов. Форма переходной части ствола в виде усеченного конуса или полусферы обеспечивает плавное увеличение площади фронта взрывной волны, позволяет сохранить сплошность фронта и тем самым улучшить процесс создания огнетушающего газодисперсного потока. Снабжение казенной части ствола амортизаторами пружинными или из пористого материала, гасящими отдачу, позволяет повысить огнетушащую мощность и дальность эффективного воздействия устройства. Закрепление ручки на казенной части ствола, наклоненной к оси ствола под углами от 40 до 150° позволяет обеспечить прицельность действия устройства. Изготавливать метательный заряд из дымного пороха целесообразно для устройств относительно малой мощности, содержащих не более 5 кг огнетушащего состава. Изготавливать метательный заряд из пироксилинового или нитроглицеринового пороха целесообразно в устройствах большей мощности, работающих на дальние дистанции. Изготовление метательного заряда» из детонирующего взрывного вещества целесообразно для устройств, распыливающих огнетушащий состав в объеме непосредственно прилегающем к устройству или для устройств одноразового использования, когда контейнер разрушает 13852 v ; . ; • ' - " " . . *•- > . - ."*:./ \ . .7*. V *-л^-*^*-^*^*-^ж * * ж ж ж у у T іС . ) / 7—/ , / / >' J } ) / / / 7 7 J> J , / /. f Т і / / J 7 / /V r ; / ч / / / J / І ? ? / / / / / / / t ; ; /7-ПГГ7 о ©о о о о ОО О О DO пп о О О О эо о о о о 298ЄІ 13852 Упорядник Замовлення 4127 Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
