Пристрій для зяття грата

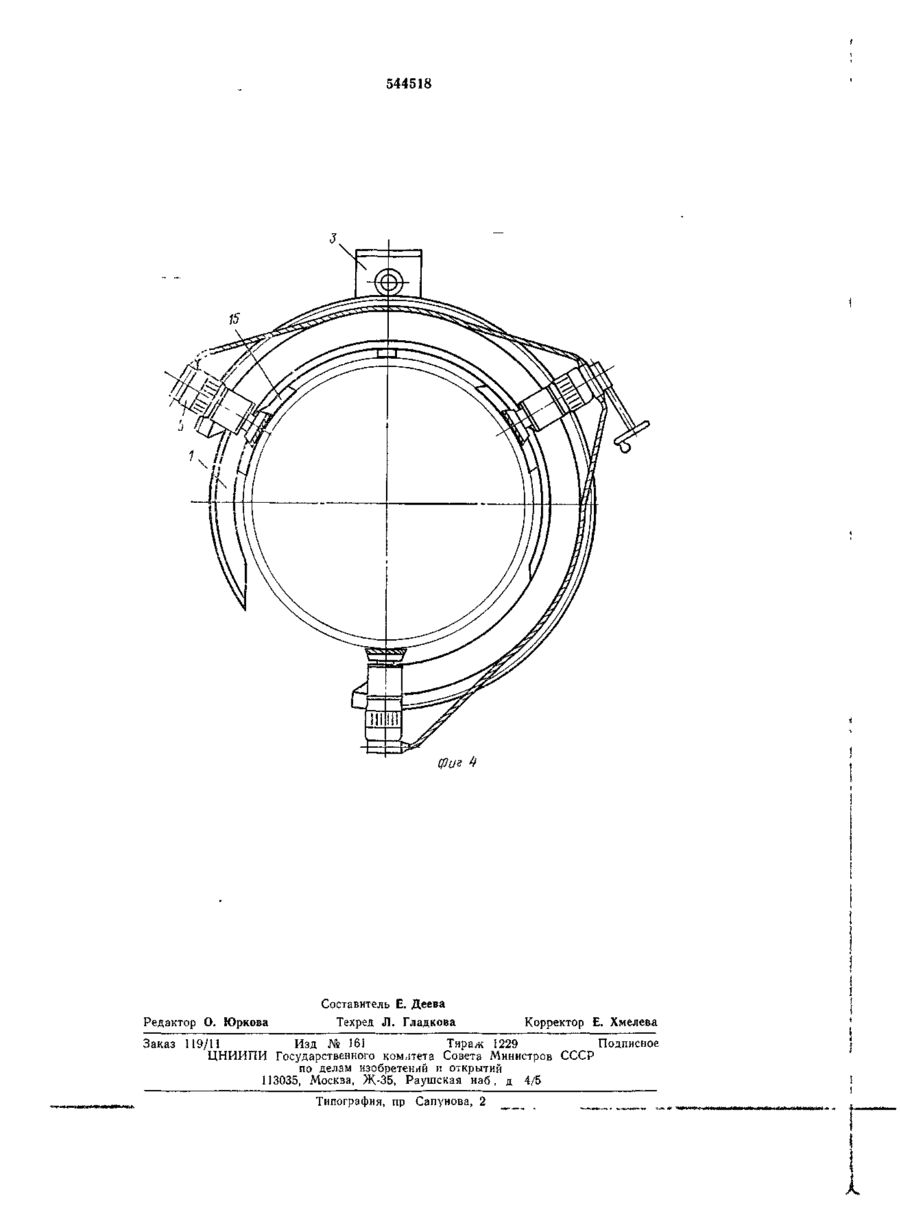

САНИ Союз Советских Социалистически* (И) Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено 08.12.75 (21) 2197614/08 с присоединением заявки № Государственный комитет Совета Министров С О СР па делам изобретений и открытий (23) Приоритет 2 (51) М. Кл. В 23С 3/12 — — Опубликовано 30.01.77. Бюллетень № 4 (53) УДК 621.914.33.072 (088.8) Дата опубликования описания 23.02.77 (72) Авторы изобретения (71) Заявитель L Р. Униговский, А. М. Пиценко и А. М. Гольденберг Киевский филиал Специального конструкторского бюро «Газстроймашика» (54) УСТРОЙСТВО ДЛЯ СНЯТИЯ ГРАТА 1 Изобретение относится к устройствам для удаления грата, полученного при электроконтактной стыковой сварке труб, усилений шва. Известно устройство для удаления грата, которое содержит корпус и поворотную оправку с размещенными на ней механизмами крепления рабочих инструментов [ 1 ] . Однако с помощью этого устройства грат может сниматься только в горячем состоянии. Целью изобретения является повышение производительности и качества работы устройства. Это достигается тем, что корпус устройства выполнен в виде двух скоб — неподвижной и подвижной, причем инструментальные головки размещены на подвижной скобе, а неподвижная скоба снабжена элементами фиксации устройства на трубе, выполненными в виде электромагнитов. На фиг. 1 представлено предлагаемое устройство, вид спереди; на фиг. 2 — то же, вид сбоку; на фиг. 3 — положение устройства в начале работы; на фиг. 4 — то же, в конце работы. Устройство имеет неподвижную скобу 1, соединенную с рамой 2, на которой установлен привод 3, и подвижную скобу 4 с зубчатым сектором, на которой размещены фрезерные головки 5. Головки 5 установлены на салазках 6 и подаются вперед посредством вин та 7. Н а головке 5 установлен копирный ролик 8 и имеется пружина 9 для прижима фрезерной головки к поверхности трубы 10. На винтах 7 головок размещены червячные коле5 са 11, на которые передается вращение от маховика 12 через гибкий вал 13 и червяк 14. Таким образом, подача всех головок производится одновременно. Компенсируется неточность и неодновременность подачи копирной 10 системой головки (ролик 8 и пружина 9) Д л я фиксации устройства на трубе оно снабжено электромагнитами 15, закрепленными на неподвижной скобе 1. 15 Работает устройство следующим образом. В положении, изображенном на фиг 1, устройство надевается на трубу и фиксируется электромагнитами 15, затем скоба 4 переводится в положение, показанное на фиг. 3 Го20 ловки 5 подводятся маховиком 12 и производится врезание в обрабатываемую поверхность. Затем включается привод 3 вращения и производится обработка слоя грата (см. фиг. 4 ) . Наличие в устройстве корпуса в виде 25 скоб позволяет производить обработку труб, лежащих на подставках непосредственно на трассе строительства. Общий привод подачи фрезерных головок позволяет производить одновременную подачу, что повышает произво30 дительность. Наличие фиксирующих элемен 544518 фиг 4 Составитель Е. Деева Редактор О. Юркова Техред Л. Гладкова Корректор Е. Хмелева Заказ 119/11 Изд № 161 Тираж 1229 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб, д 4/5 Типография, пр Сапунова, 2 к
