Ущільнюючий пристрій

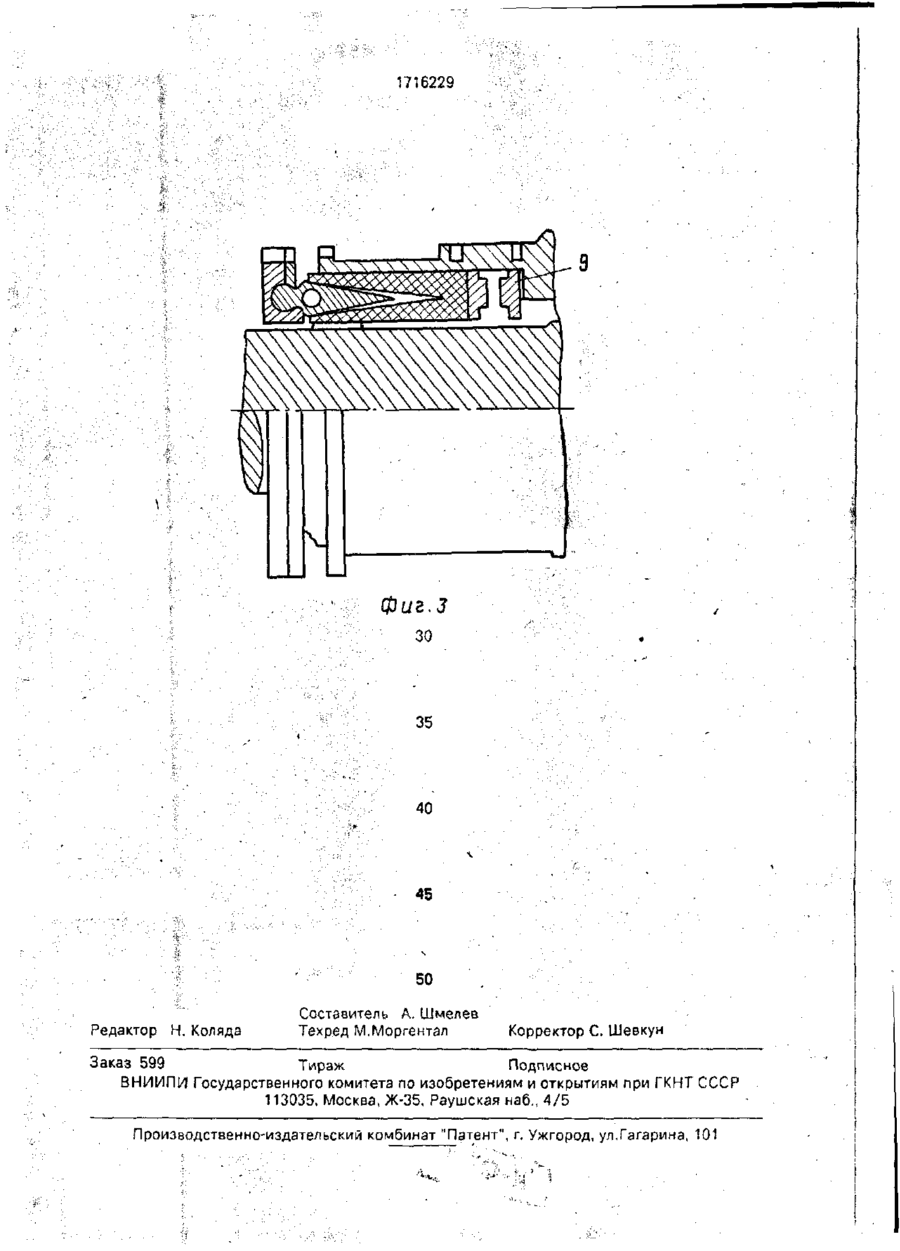

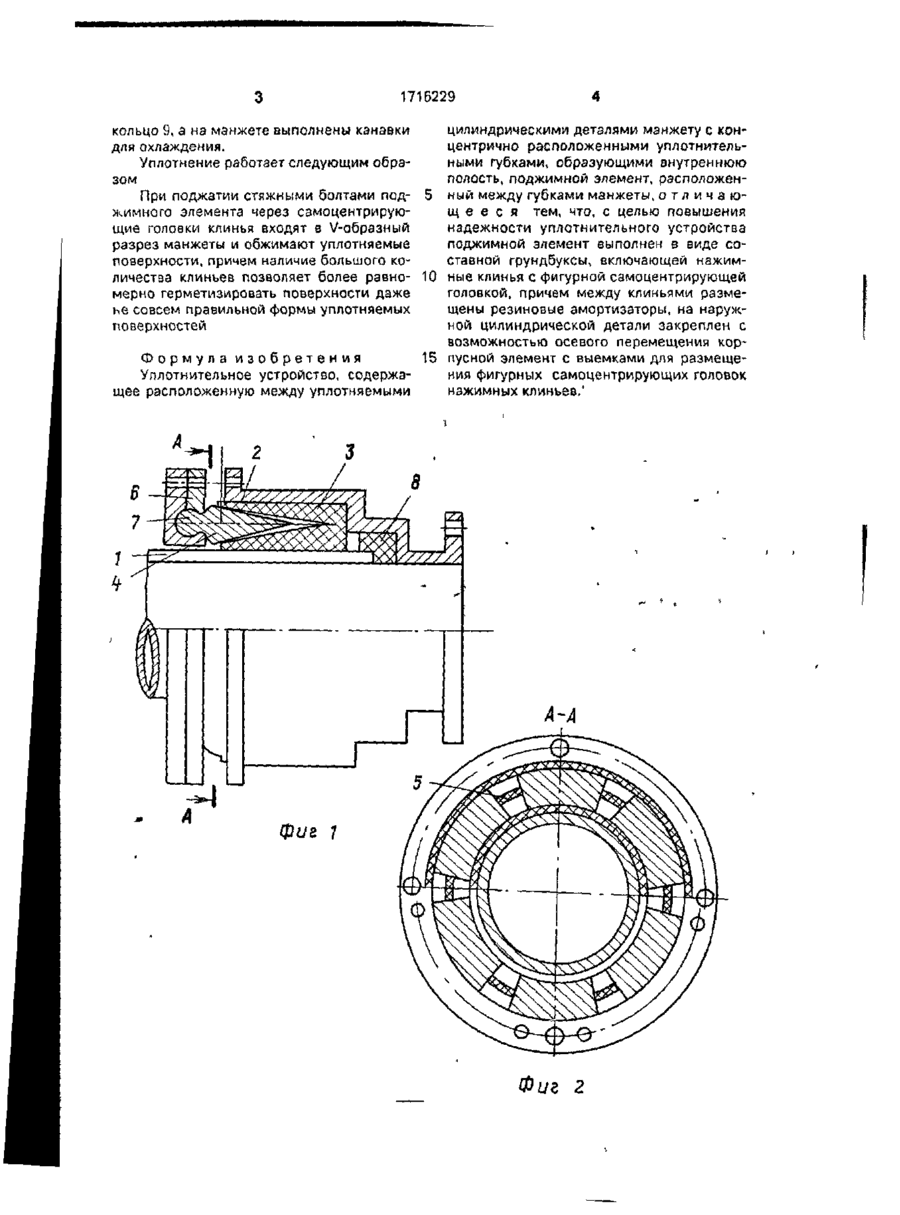

Изобретение относится к уплотнительной технике. Устройство содержит манжету с двумя губками, контактирующими с уплотняемыми поверхностями труб. Между губками расположена полость, в которой находятся клиновые элементы, контактирующие с составным поджимным элементом. Изобретение относится к уплотнительной технике, в частности к уплотнениям магистральных трубопроводов для восприятия температурных колебаний. Целью изобретения является повышение надежности уплотнительного устройства. На фиг. 1 изображено уплотнительное устройство в разрезе; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вариант выполнения устройства. Уплотнительное устройство содержит расположенную между уплотняемыми цилиндрическими деталями выходным патрубком 1 и корпусом компенсатора 2 манжету 3 с концентрично расположенными уплотнительными губками, образующими внутреннюю полость. Поджимной элемент расположен между губками манжеты 3 Под Поджимной элемент состоит из двух фланцев, между которыми в пазах закреплены головки клиновых элементов. Для лучшей фиксации в определенном положении клиновые элементы по торцзм соединены друг с другом шарнирно при помощи амортизационных элементов. При стягивании фланца трубы с поджимным элементом, последний вводит в зазор между уплотнительными губками клиновые элементы, которые прижимают губки манжеты к уплотнительным поверхностям. Составной поджимной элемент позволяет герметизировать стыки труб, находящихся под некоторым углом, т.е. с изломом продольной оси труб в месте стыка. жимной элемент выполнен в виде составной грундбуксы, включающей нажимные клинья 4 с фигурной самоцентрирующей головкой. Между клиньями 4 размещены резиновые амортизаторы 5. На корпусе компенсатора 2 закреплен с возможностью осевого перемещения корпусной элемент 6. В корпусном элементе 6 на его торцовой поверхности выполнены выемки 7 для размещения в них головок нажимных клиньев 4. Для предотвращения выпадания головок из корпусного элемента 6, последний выполнен разъемным, причем две части разъема образуют выемку, из которой невозможно выйти головкам клиньев 4. Между выходным патрубком и корпусом компенсатора может быть расположено температурное резиновое кольцо 8. При уплотнении валов со стороны уплотняемой среды перед манжетой может быть установлено водораспределительное О го 1716229 кольцо 9, а на манжете выполнены канавки для охлаждения. Уплотнение работает следующим образом При поджатии стяжными болтами под- 5 жимного элемента через сзмоцентрирующие головки клинья входят в V-образный разрез манжеты и обжимают уплотняемые поверхности, причем наличие большого количества клиньев позволяет более равно- 10 мерно герметизировать поверхности даже ье совсем правильной формы уплотняемых поверхностей цилиндрическими деталями манжету с концентрично расположенными уллотнительными губками, образующими внутреннюю полость, поджимной элемент, рэсположенный между губками манжеты, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности уплотнительного устройства поджимной элемент выполнен в виде составной грундбуксы, включающей нажимные клинья с фигурной самоцентрирующей головкой, причем между клиньями размещены резиновые амортизаторы, на наружной цилиндрической детали закреплен с возможностью осевого перемещения корФормула изобретения 15 пусной элемент с выемками для размещения фигурных самоцентрирующих головок Уплотнительное устройство, содержанажимных клиньев.' щее расположенную между уплотняемыми .л л х У5^/^Л^Л*ЛСXІ ) Л / > Фиг г 1716229 иг, 3 зо 35 40 45 50 Редактор Н. Коляда Составитель А. Шмелев Техред М.Моргентал Корректор С. Шевкун Заказ 599 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
