Установка для канатного наведення засувки на боковий фланцевий приливок хрестовини гирлового обладнання під струменем

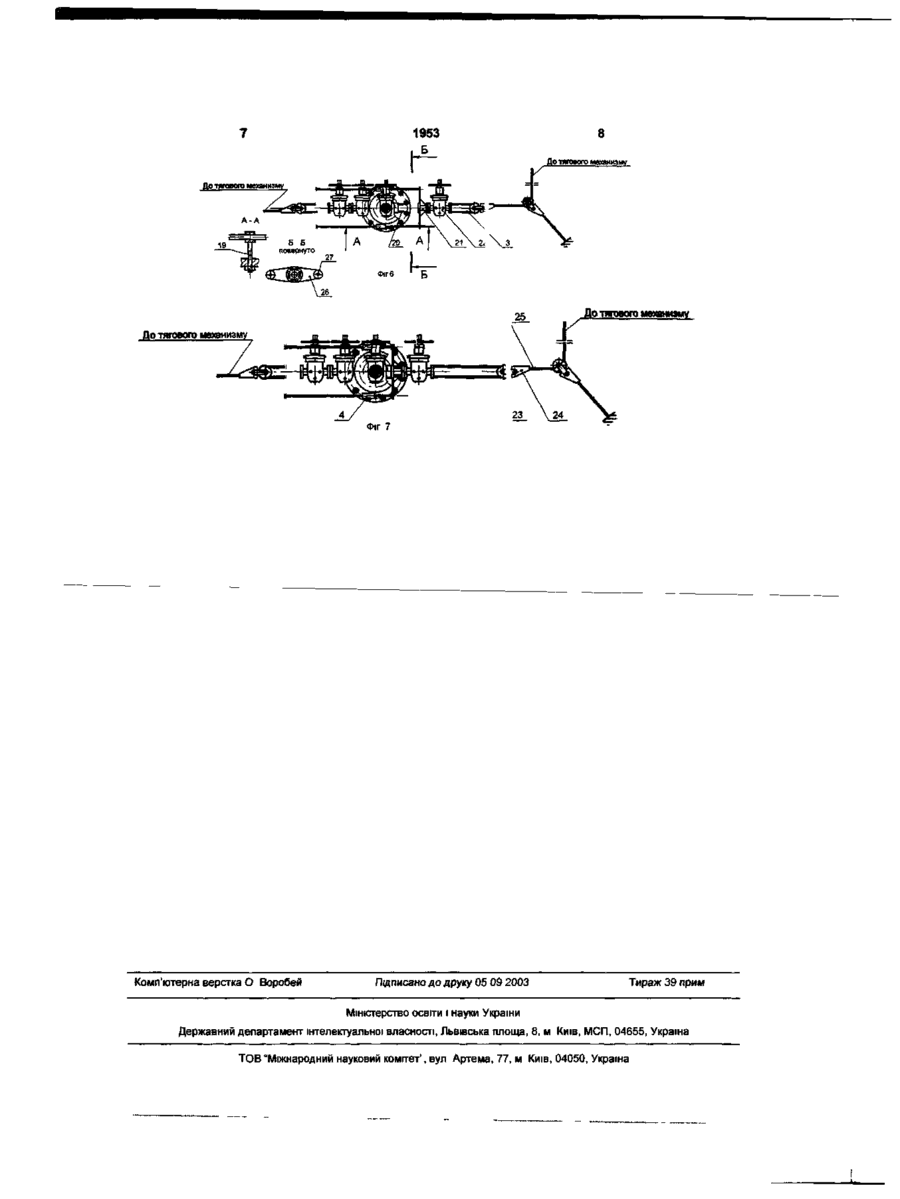

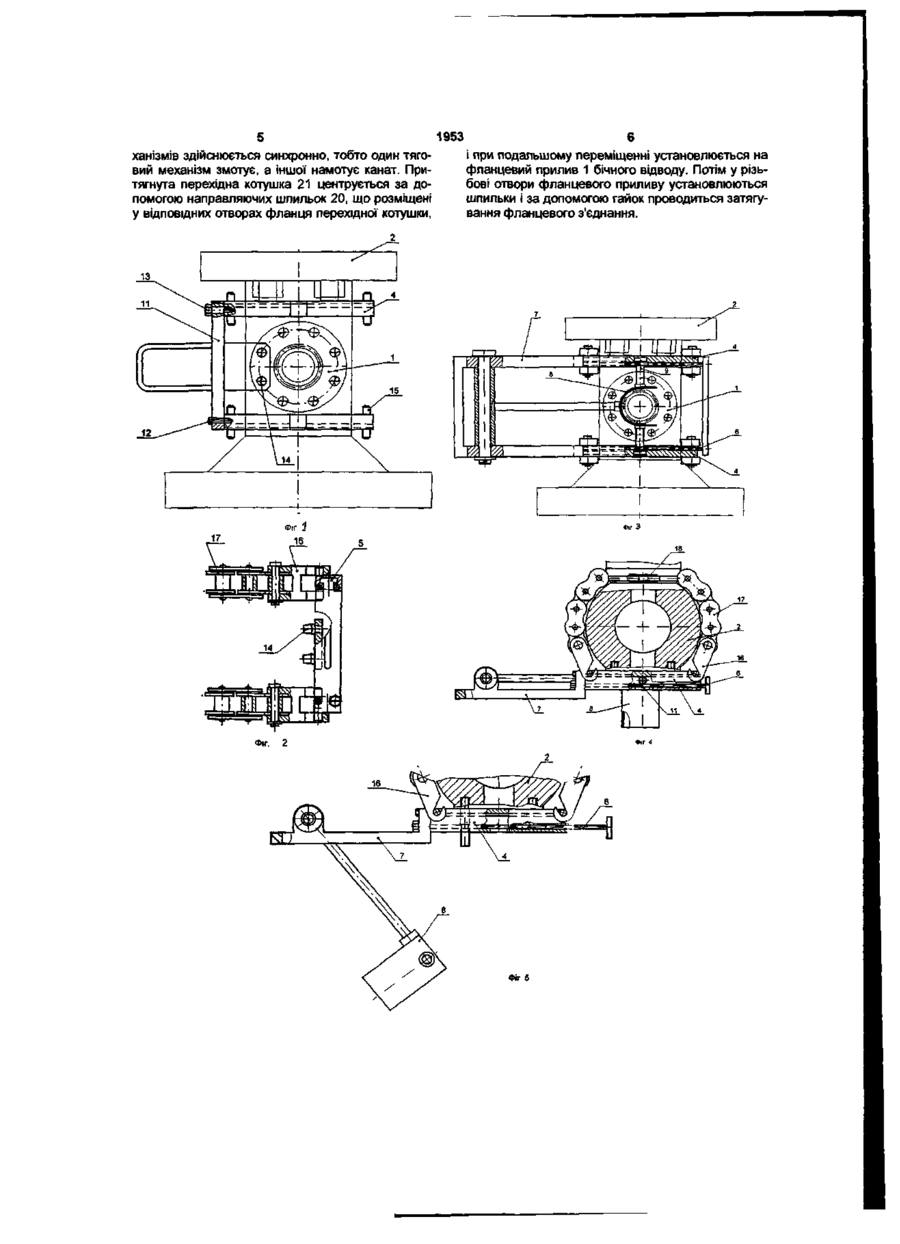

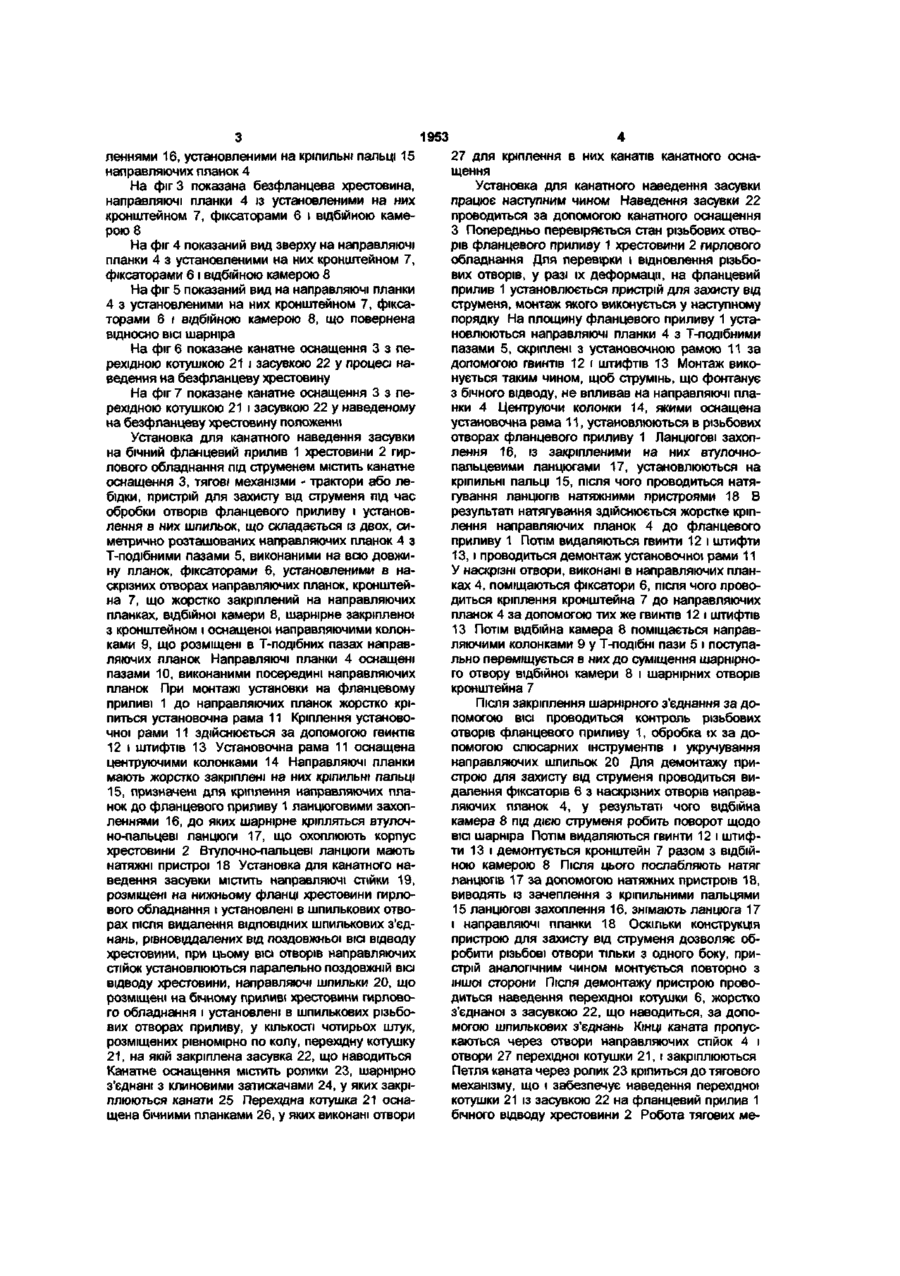

Установка для канатного наведення засувки на бічний фланцевий приливок хрестовини гирло вого обладнання під струменем, що містить канатне оснащення і тягові механізми, яка відрізняється тим, що установка оснащена пристроєм для захисту від струменя при обробці отворів фланцевого приливка і установлення в них шпильок, що виконаний у вигляді направляючих планок з Т-подібними пазами і фіксаторами, пристрій оснащений кронштейном, жорстко закріпленим на направляючих планках і відбійній камері, відбійна камера шарнірно з'єднана з кронштейном, відбійна камера оснащена направляючими колонками, направляючі колонки розміщені в Т-подібних пазах направляючих планок Корисна модель стосується буріння і може бути використана для наведення засувки на бічний фланцевий прилив хрестовини гирлового обладнання під струменем Відома установка для канатного наведення засувки на хрестовину гирлового обладнання під струменем (див «Технологія ліквідації аварійного фонтанування свердловини», Полтава, ИИА «Астрея», 1992р ) - прототип За допомогою відомого канатного оснащення для наведення засувки на бічний фланцевий ВІДВІД хрестовини гирлового обладнання можливе наведення за умови, що струмінь фонтануючого флюїду при витіканні з отвору бічного відводу має розміри, що дозволяють установлювати у різьбові отвори направляючі шпильки, або, у випадку виявлення дефектів у різьбленні, усувати останні При потужному витіканні флюїду установка направляючих шпильок, і тим більше усунення дефектів у різьбових отворах, неможливі У пропонованій установці для канатного наведення засувки ця проблема вирішується за рахунок застосування пристрою для захисту від струменя, що дозволяє працювати біля фонтануючого флюїду В основу винаходу поставлена задача удосконалення установки для канатного наведення засувки на бічний фланцевий прилив хрестовини гирлового обладнання під струменем, у який за рахунок використання пристрою для захисту від струменя під час усунення дефектів в отворах фланцевого приливу і установлення в них шпильок, забезпечується можливість безпечного проведення робіт з обробки отворів фланцевого приливу та установлення шпильок Поставлена задача вирішується за рахунок того, що в установці для канатного наведення засувки на бічний фланцевий прилив хрестовини гирлового обладнання під струменем, що містить канатне оснащення і тягові механізми, новим є те, що установка оснащена пристроєм для захисту від струменя при обробці отворів фланцевого приливу і установлення в них шпильок, що виконаний у виді направляючих планок з Т-подібними пазами і фіксаторами, пристрій оснащений кронштейном, жорстко закріпленим на направляючих планках і відбійній камері, відбійна камера шарнірно з'єднана з кронштейном, відбійна камера оснащена направляючими колонками, направляючі колонки розміщені в Т-подібних пазах направляючих планок На фіг 1 показана безфланцева хрестовина, що має на бічних відводах фланцеві приливи і направляючі планки 4 у зборі з установочною рамою 11, центруючи колонки якої знаходяться в різьбових отворах фланцевого приливу На фіг 2 показаний вид збоку на направляючі планки 4 у зборі з установочною рамою 11 і втулочно-пальцеві ланцюги 17 з ланцюговими захоп СО ID О) со 1953 леннями 16, установленими на кріпильні пальці 15 27 для кріплення в них канатів канатного оснанаправляючих планок 4 щення Установка для канатного наведення засувки На фіг 3 показана безфланцева хрестовина, працює наступним чином Наведення засувки 22 направляючі планки 4 із установленими на них проводиться за допомогою канатного оснащення кронштейном 7, фіксаторами 6 і відбійною камеЗ Попередньо перевіряється стан різьбових отворою 8 рів фланцевого приливу 1 хрестовини 2 гирлового На фіг 4 показаний вид зверху на направляючі обладнання Для перевірки і відновлення різьбопланки 4 з установленими на них кронштейном 7, вих отворів, у разі їх деформації, на фланцевий фіксаторами 6 і відбійною камерою 8 прилив 1 установлюється пристрій для захисту від На фіг 5 показаний вид на направляючі планки струменя, монтаж якого виконується у наступному 4 з установленими на них кронштейном 7, фіксапорядку На площину фланцевого приливу 1 устаторами 6 і відбійною камерою 8, що повернена новлюються направляючі планки 4 з Т-подібними відносно ВІСІ шарніра пазами 5, скріплені з установочною рамою 11 за На фіг 6 показане канатне оснащення 3 з педопомогою гвинтів 12 і штифтів 13 Монтаж викорехідною котушкою 21 і засувкою 22 у процесі нанується таким чином, щоб струмінь, що фонтанує ведення на безфланцеву хрестовину з бічного відводу, не впливав на направляючі плаНа фіг 7 показане канатне оснащення 3 з пенки 4 Центруючи колонки 14, якими оснащена рехідною котушкою 21 і засувкою 22 у наведеному установочна рама 11, установлюються в різьбових на безфпанцеву хрестовину положенні отворах фланцевого приливу 1 Ланцюгові захопУстановка для канатного наведення засувки лення 16, із закріпленими на них втулочнона бічний фланцевий прилив 1 хрестовини 2 гирпальцевими ланцюгами 17, установлюються на лового обладнання під струменем містить канатне кріпильні пальці 15, після чого проводиться натяоснащення 3, тягові механізми - трактори або легування ланцюгів натяжними пристроями 18 В бідки, пристрій для захисту від струменя під час результаті натягування здійснюється жорстке кріпобробки отворів фланцевого приливу і установлення направляючих планок 4 до фланцевого лення в них шпильок, що складається із двох, сиприливу 1 Потім видаляються гвинти 12 і штифти метрично розташованих направляючих планок 4 з 13, і проводиться демонтаж установочної рами 11 Т-подібними пазами 5, виконаними на всю довжиУ наскрізні отвори, виконані в направляючих планну планок, фіксаторами 6, установленими в наках 4, поміщаються фіксатори 6, після чого провоскрізних отворах направляючих планок, кронштейдиться кріплення кронштейна 7 до направляючих на 7, що жорстко закріплений на направляючих планок 4 за допомогою тих же гвинтів 12 і штифтів планках, відбійної камери 8, шарнірне закріпленої 13 Потім відбійна камера 8 поміщається направз кронштейном і оснащеної направляючими колонляючими колонками 9 у Т-подібні пази 5 і поступаками 9, що розміщені в Т-подібних пазах направльно переміщується в них до суміщення шарнірноляючих планок Направляючі планки 4 оснащені го отвору відбійної камери 8 і шарнірних отворів пазами 10, виконаними посередині направляючих кронштейна 7 планок При монтажі установки на фланцевому приливі 1 до направляючих планок жорстко кріПісля закріплення шарнірного з'єднання за допиться установочна рама 11 Кріплення установопомогою ВІСІ проводиться контроль різьбових чної рами 11 здійснюється за допомогою гвинтів отворів фланцевого приливу 1, обробка їх за до12 і штифтів 13 Установочна рама 11 оснащена помогою слюсарних інструментів і укручування центруючими колонками 14 Направляючі планки направляючих шпильок 20 Для демонтажу примають жорстко закріплені на них кріпильні пальці строю для захисту від струменя проводиться ви15, призначені для кріплення направляючих пладалення фіксаторів 6 з наскрізних отворів направнок до фланцевого приливу 1 ланцюговими захопляючих планок 4, у результаті чого відбійна леннями 16, до яких шарнірне кріпляться втулочкамера 8 під дією струменя робить поворот щодо но-пальцеві ланцюги 17, що охоплюють корпус ВІСІ шарніра Потім видаляються гвинти 12 і штифхрестовини 2 Втулочно-пальцеві ланцюги мають ти 13 і демонтується кронштейн 7 разом з відбійнатяжні пристрої 18 Установка для канатного наною камерою 8 Після ЦЬОГО послабляють натяг ведення засувки містить направляючі стійки 19, ланцюгів 17 за допомогою натяжних пристроїв 18, розміщені на нижньому фланці хрестовини гирловиводять із зачеплення з кріпильними пальцями вого обладнання і установлені в шпилькових отво15 ланцюгові захоплення 16, знімають ланцюга 17 рах після видалення ВІДПОВІДНИХ ШПИЛЬКОВИХ з'єді направляючі планки 18 Оскільки конструкція нань, рівновіддалених від поздовжньої ВІСІ відводу пристрою для захисту від струменя дозволяє обхрестовини, при цьому вісі отворів направляючих робити різьбові отвори тільки з одного боку, пристійок установлюються паралельно поздовжній ВІСІ стрій аналогічним чином монтується повторно з відводу хрестовини, направляючі шпильки 20, що іншої сторони Після демонтажу пристрою проворозміщені на бічному приливі хрестовини гирловодиться наведення перехідної котушки 6, жорстко го обладнання і установлені в шпилькових різьбоз'єднаної з засувкою 22, що наводиться, за допових отворах приливу, у КІЛЬКОСТІ чотирьох штук, могою шпилькових з'єднань КІНЦІ каната пропусрозміщених рівномірно по колу, перехідну котушку каються через отвори направляючих стійок 4 і 21, на якій закріплена засувка 22, що наводиться отвори 27 перехідної котушки 21, і закріплюються Канатне оснащення містить ролики 23, шарнірно Петля каната через ролик 23 кріпиться до тягового з'єднані з клиновими затискачами 24, у яких закрімеханізму, що і забезпечує наведення перехідної плюються канати 25 Перехідна котушка 21 оснакотушки 21 із засувкою 22 на фланцевий прилив 1 щена бічними планками 26, у яких виконані отвори бічного відводу хрестовини 2 Робота тягових ме 1953 ханізмів здійснюється синхронно, тобто один тяговий механізм змотує, а іншої намотує канат. Притягнута перехідна котушка 21 центрується за допомогою направляючих шпильок 20, що розміщені у відповідних отворах фланця перехідної котушки, і при подальшому переміщенні установлюється на фланцевий прилив 1 бічного відводу. Потім у різьбові отвори фланцевого приливу установлюються шпильки і за допомогою гайок проводиться затягування фланцевого з'єднання. 13 Фіг 5 До тягового механизму Б Б повернуто І А 27 До тягового механизму До тягового механизму Фіг 7 Комп'ютерна верстка О Воробей Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет', вул Артема, 77, м Київ, 04050, Україна
