Установка для наведення бічної засувки на хрестовину фонтанної арматури під струменем

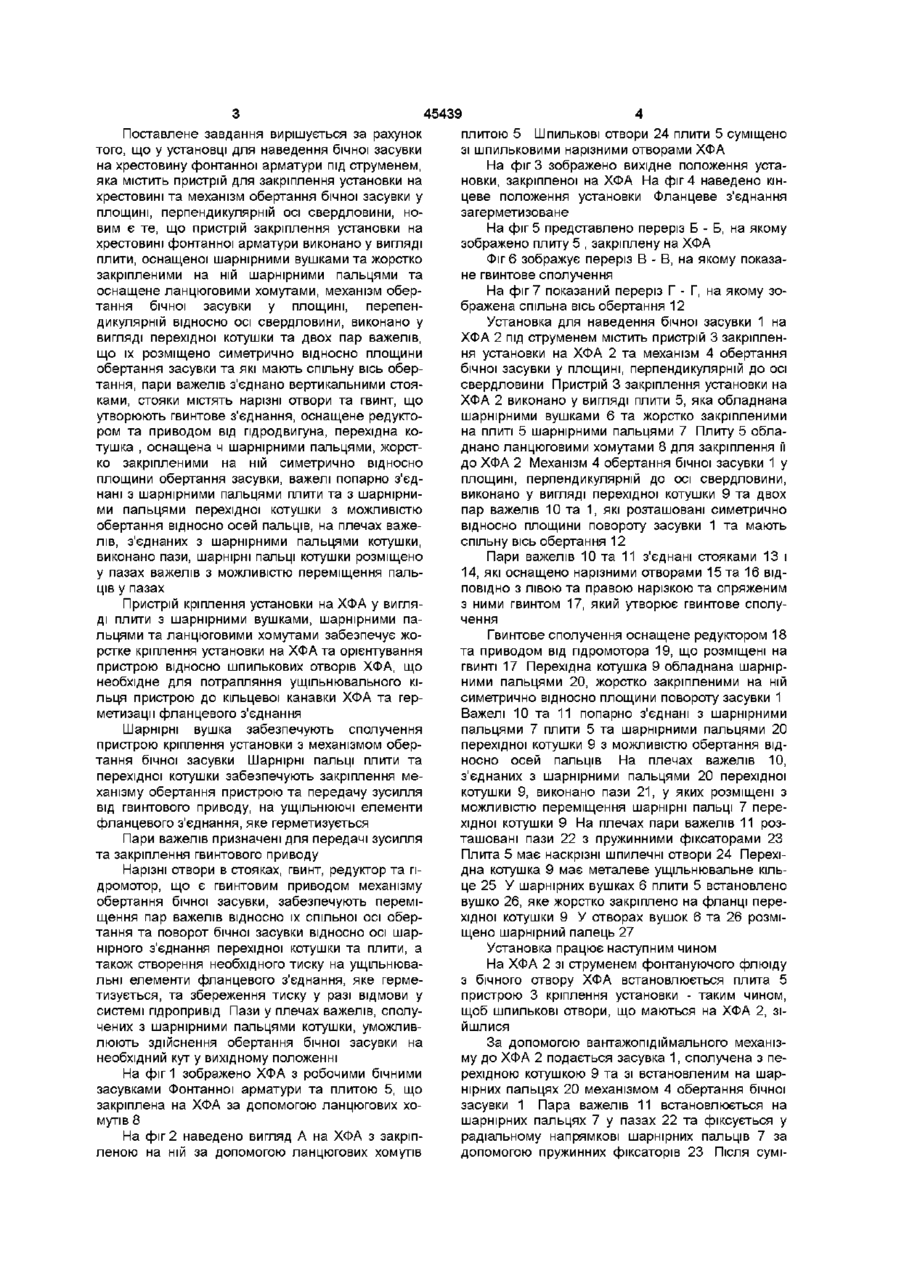

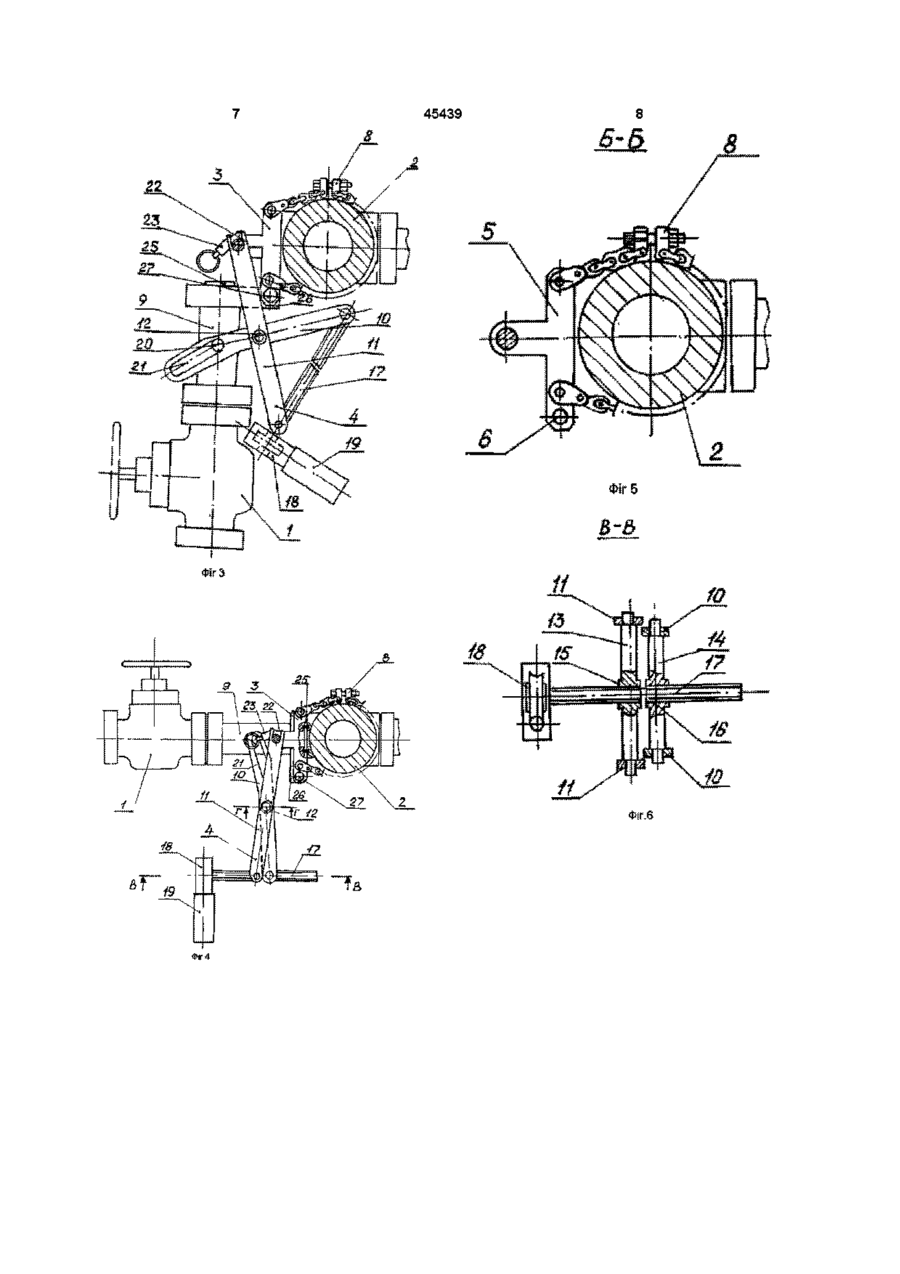

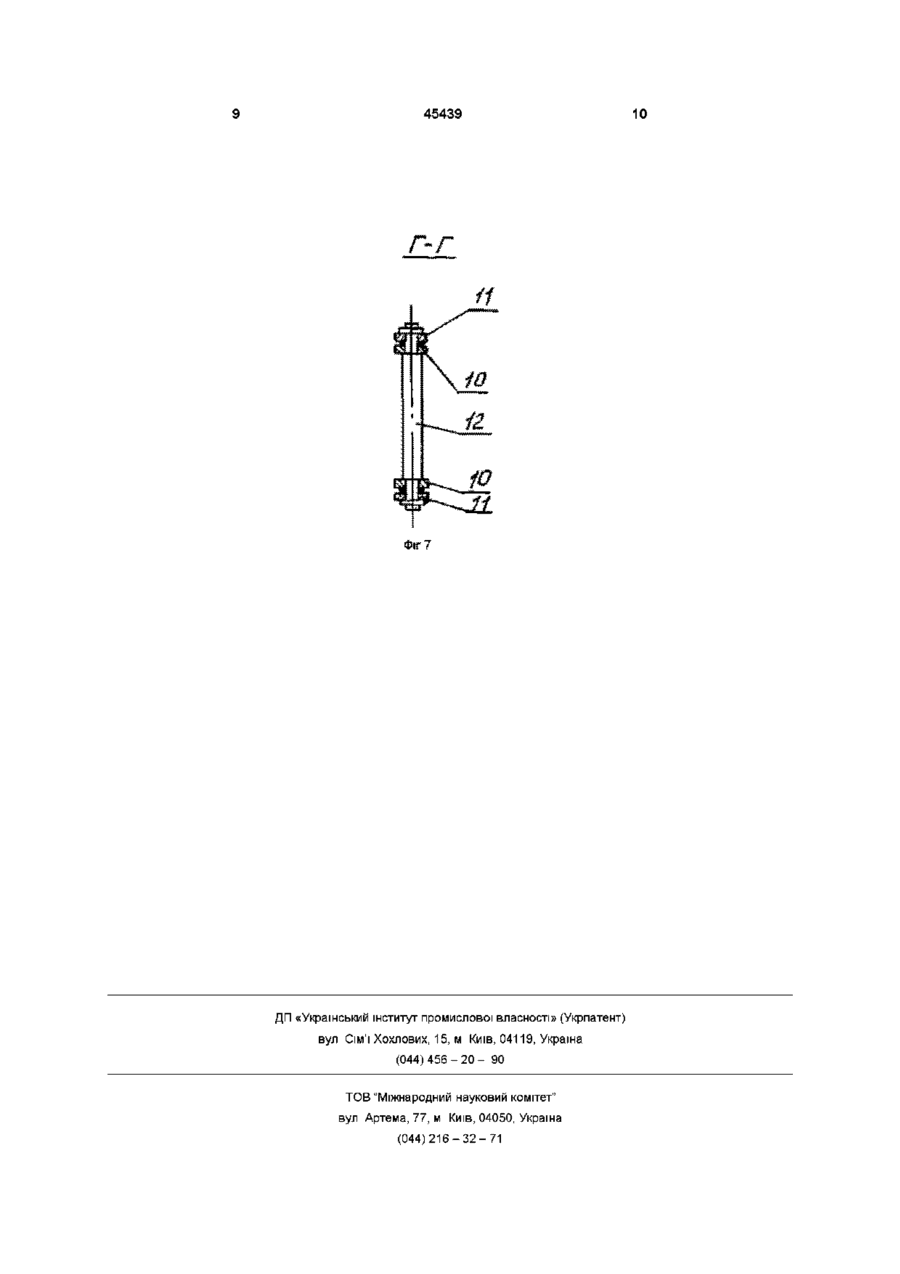

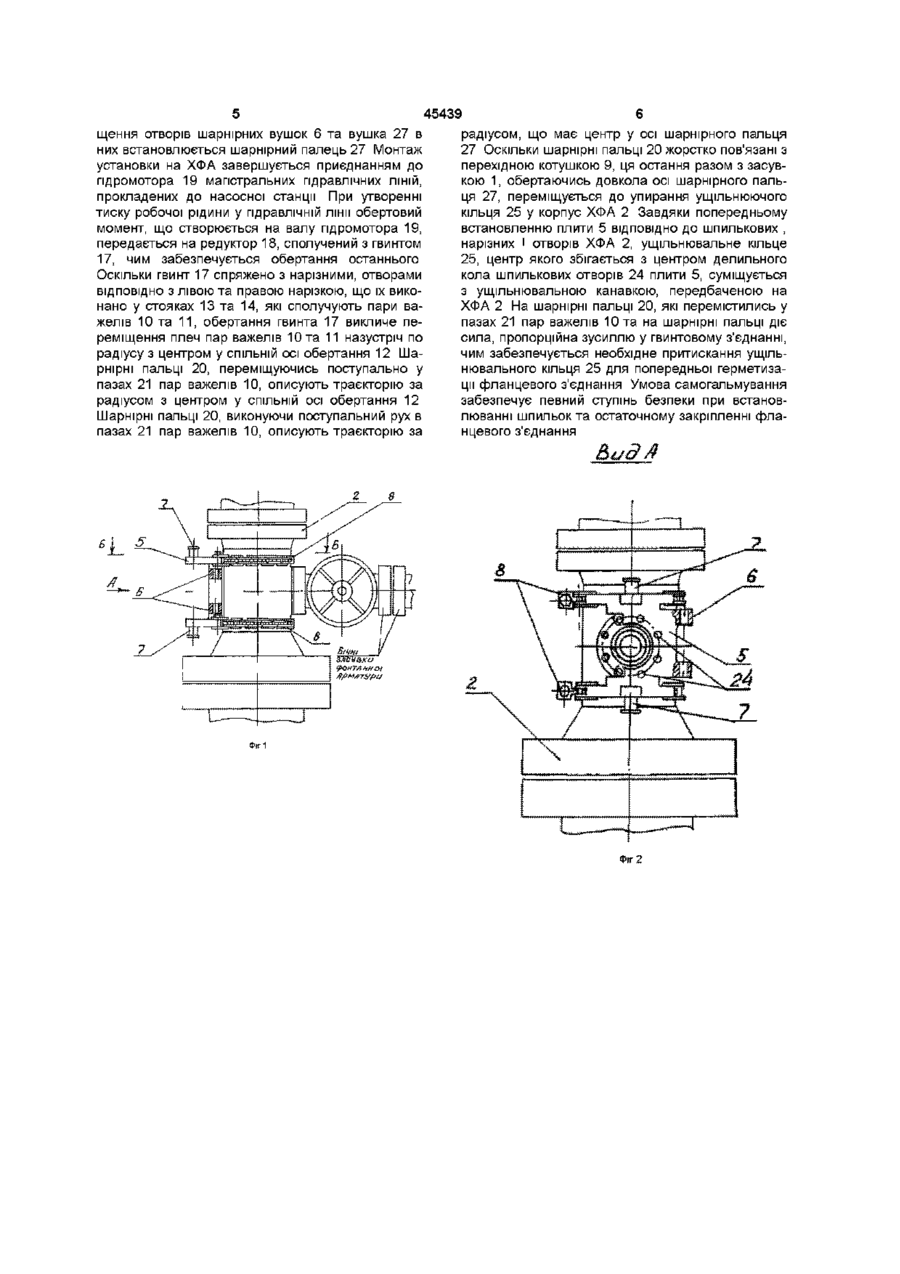

Установка для наведення бічної засувки на хрестовину фонтаннної арматури під струменем, яка містить пристрій для закріплення установки на хрестовині та механізм обертання бічної засувки у площині, перпендикулярній осі свердловини, яка відрізняється тим, що пристрій закріплення уста новки на хрестовині фонтаннної арматури виконаний у вигляді плити, оснащеної шарнірними вушками та жорстко закріпленими на ній шарнірними пальцями, та оснащений ланцюговими хомутами, механізм обертання бічної засувки у площині, перпендикулярній відносно осі свердловини, виконано у вигляді перехідної котушки та двох пар важелів, що розміщені симетрично відносно площини обертання засувки та які мають спільну вісь обертання, пари важелів з'єднано вертикальними стояками, стояки містять нарізні отвори та гвинт, що утворюють гвинтове з'єднання, оснащене редуктором та приводом від пдродвигуна, перехідна котушка оснащена шарнірними пальцями, жорстко закріпленими на ній симетрично відносно площини обертання засувки, важелі попарно з'єднані з шарнірними пальцями плити та з шарнірними пальцями перехідної котушки з можливістю обертання відносно осей пальців, на плечах важелів, з'єднаних з шарнірними пальцями котушки, виконано пази, шарнірні пальці котушки розміщено у пазах важелів з можливістю переміщення пальців у пазах О со Винахід стосується нафтової та газової промисловості та може застосовуватись для ліквідації аварій на нафтових та газових свердловинах Відома установка для наведення , бічної засувки на хрестовину фонтанної арматури під струменем, яка містить пристрій для закріплення установки, на хрестовині фонтанної арматури та механізм повороту бічної засувки в площині, перпендикулярній відносно осі свердловини (див а с S 1469100, 1989 - прототип) Відомому пристрою, властивий суттєвий недолік, який полягає у тому, що привід, за допомогою якого здійснюються обертання засувки та и притиснення до стикового фланця хрестовини фонтанної арматури (у подальшому викладі ХФА) є гідравлічним - у вигляді гідроциліндрів, що працюють від гідростанції, а у випадку відмови одного з елементів приводу у момент встановлення шпильок для остаточного дозакріплення фланцевого з єднання, яке виконують уручну, можливою є розгерметизація стику, або навіть обертання пристрою на шарнірі діянням струменя флюїду, що є небезпечним для оперативного складу та неприпустимим з урахуванням вимог техніки безпеки Пропонований пристрій устатковано механізмом обертання та затиснення від гвинтового привода, що завдяки самогальмуванню у разі фіксує ущільнююче фланцеве з'єднання навіть у випадку відмови у гідравлічній системі Основою винаходу є розв'язання завдання вдосконалення установки ,для наведення бічної засувки на хрестовину фонтанної арматури під струменем, в якій за рахунок зміни конструкції пристрою закріплення установки на хрестовині фонтанної арматури та механізму обертання бічної засувки у площин перпендикулярній відносно осі свердловини, забезпечено механічну фіксації засувки на хрестовині фонтанної арматури Ю Поставлене завдання вирішується за рахунок того, що у установці для наведення бічної засувки на хрестовину фонтанної арматури під струменем, яка містить пристрій для закріплення установки на хрестовині та механізм обертання бічної засувки у площині, перпендикулярній осі свердловини, новим є те, що пристрій закріплення установки на хрестовині фонтанної арматури виконано у вигляді плити, оснащеної шарнірними вушками та жорстко закріпленими на ній шарнірними пальцями та оснащене ланцюговими хомутами, механізм обертання бічної засувки у площині, перепендикулярній відносно осі свердловини, виконано у вигляді перехідної котушки та двох пар важелів, що їх розміщено симетрично відносно площини обертання засувки та які мають спільну вісь обертання, пари важелів з'єднано вертикальними стояками, стояки містять нарізні отвори та гвинт, що утворюють гвинтове з'єднання, оснащене редуктором та приводом від пдродвигуна, перехідна котушка , оснащена ч шарнірними пальцями, жорстко закріпленими на ній симетрично відносно площини обертання засувки, важелі попарно з'єднані з шарнірними пальцями плити та з шарнірними пальцями перехідної котушки з можливістю обертання відносно осей пальців, на плечах важелів, з'єднаних з шарнірними пальцями котушки, виконано пази, шарнірні пальці котушки розміщено у пазах важелів з можливістю переміщення пальців у пазах Пристрій кріплення установки на ХФА у вигляді плити з шарнірними вушками, шарнірними пальцями та ланцюговими хомутами забезпечує жорстке кріплення установки на ХФА та орієнтування пристрою відносно шпилькових отворів ХФА, що необхідне для потрапляння ущільнювального кільця пристрою до кільцевої канавки ХФА та герметизації фланцевого з'єднання Шарнірні вушка забезпечують сполучення пристрою кріплення установки з механізмом обертання бічної засувки Шарнірні пальці плити та перехідної котушки забезпечують закріплення механізму обертання пристрою та передачу зусилля від гвинтового приводу, на ущільнюючі елементи фланцевого з'єднання, яке герметизується Пари важелів призначені для передачі зусилля та закріплення гвинтового приводу Нарізні отвори в стояках, гвинт, редуктор та гідромотор, що є гвинтовим приводом механізму обертання бічної засувки, забезпечують переміщення пар важелів відносно їх спільної осі обертання та поворот бічної засувки відносно осі шарнірного з'єднання перехідної котушки та плити, а також створення необхідного тиску на ущільнювальні елементи фланцевого з'єднання, яке герметизується, та збереження тиску у разі відмови у системі пдропривід Пази у плечах важелів, сполучених з шарнірними пальцями котушки, уможливлюють здійснення обертання бічної засувки на необхідний кут у вихідному положенні На фіг 1 зображено ХФА з робочими бічними засувками Фонтанної арматури та плитою 5, що закріплена на ХФА за допомогою ланцюгових хомутів 8 На фіг 2 наведено вигляд А на ХФА з закріпленою на ній за допомогою ланцюгових хомутів 45439 плитою 5 Шпилькові отвори 24 плити 5 суміщено зі шпильковими нарізними отворами ХФА На фіг 3 зображено вихідне положення установки, закріпленої на ХФА На фіг 4 наведено кінцеве положення установки Фланцеве з'єднання загерметизоване На фіг 5 представлено переріз Б - Б, на якому зображено плиту 5 , закріплену на ХФА Фіг 6 зображує переріз В - В, на якому показане гвинтове сполучення На фіг 7 показаний переріз Г - Г, на якому зображена спільна вісь обертання 12 Установка для наведення бічної засувки 1 на ХФА 2 під струменем містить пристрій 3 закріплення установки на ХФА 2 та механізм 4 обертання бічної засувки у площині, перпендикулярній до осі свердловини Пристрій 3 закріплення установки на ХФА 2 виконано у вигляді плити 5, яка обладнана шарнірними вушками 6 та жорстко закріпленими на плиті 5 шарнірними пальцями 7 Плиту 5 обладнано ланцюговими хомутами 8 для закріплення її до ХФА 2 Механізм 4 обертання бічної засувки 1 у площині, перпендикулярній до осі свердловини, виконано у вигляді перехідної котушки 9 та двох пар важелів 10 та 1, які розташовані симетрично відносно площини повороту засувки 1 та мають спільну вісь обертання 12 Пари важелів 10 та 11 з'єднані стояками 13 і 14, які оснащено нарізними отворами 15 та 16 ВІДПОВІДНО з лівою та правою нарізкою та спряженим з ними гвинтом 17, який утворює гвинтове сполучення Гвинтове сполучення оснащене редуктором 18 та приводом від гідромотора 19, що розміщені на гвинті 17 Перехідна котушка 9 обладнана шарнірними пальцями 20, жорстко закріпленими на ній симетрично відносно площини повороту засувки 1 Важелі 10 та 11 попарно з'єднані з шарнірними пальцями 7 плити 5 та шарнірними пальцями 20 перехідної котушки 9 з можливістю обертання відносно осей пальців На плечах важелів 10, з'єднаних з шарнірними пальцями 20 перехідної котушки 9, виконано пази 21, у яких розміщені з можливістю переміщення шарнірні пальці 7 перехідної котушки 9 На плечах пари важелів 11 розташовані пази 22 з пружинними фіксаторами 23 Плита 5 має наскрізні шпилечні отвори 24 Перехідна котушка 9 має металеве ущільнювальне кільце 25 У шарнірних вушках 6 плити 5 встановлено вушко 26, яке жорстко закріплено на фланці перехідної котушки 9 У отворах вушок 6 та 26 розміщено шарнірний палець 27 Установка працює наступним чином На ХФА 2 зі струменем фонтануючого флюїду з бічного отвору ХФА встановлюється плита 5 пристрою 3 кріплення установки - таким чином, щоб шпилькові отвори, що маються на ХФА 2, зійшлися За допомогою вантажопідіймального механізму до ХФА 2 подається засувка 1, сполучена з перехідною котушкою 9 та зі встановленим на шарнірних пальцях 20 механізмом 4 обертання бічної засувки 1 Пара важелів 11 встановлюється на шарнірних пальцях 7 у пазах 22 та фіксується у радіальному напрямкові шарнірних пальців 7 за допомогою пружинних фіксаторів 23 Після сумі 45439 щення отворів шарнірних вушок 6 та вушка 27 в радіусом, що має центр у осі шарнірного пальця них встановлюється шарнірний палець 27 Монтаж 27 Оскільки шарнірні пальці 20 жорстко пов'язані з установки на ХФА завершується приєднанням до перехідною котушкою 9, ця остання разом з засувгідромотора 19 магістральних гідравлічних ЛІНІЙ, кою 1, обертаючись довкола осі шарнірного пальпрокладених до насосної станції При утворенні ця 27, переміщується до упирання ущільнюючого тиску робочої рідини у гідравлічній лінії обертовий кільця 25 у корпус ХФА 2 Завдяки попередньому момент, що створюється на валу гідромотора 19, встановленню плити 5 ВІДПОВІДНО ДО ШПИЛЬКОВИХ , передається на редуктор 18, сполучений з гвинтом нарізних і отворів ХФА 2, ущільнювальне кільце 17, чим забезпечується обертання останнього 25, центр якого збігається з центром делильного Оскільки ГВИНТ 17 спряжено з нарізними, отворами кола шпилькових отворів 24 плити 5, суміщується ВІДПОВІДНО з лівою та правою нарізкою, що їх викоз ущільнювальною канавкою, передбаченою на нано у стояках 13 та 14, які сполучують пари ваХФА 2 На шарнірні пальці 20, які перемістились у желів 10 та 11, обертання гвинта 17 викличе пепазах 21 пар важелів 10 та на шарнірні пальці діє реміщення плеч пар важелів Ю т а 11 назустріч по сила, пропорційна зусиллю у гвинтовому з'єднанні, радіусу з центром у СПІЛЬНІЙ ОСІ обертання 12 Шачим забезпечується необхідне притискання ущільрнірні пальці 20, переміщуючись поступально у нювального кільця 25 для попередньої герметизапазах 21 пар важелів 10, описують траєкторію за ції фланцевого з'єднання Умова самогальмування радіусом з центром у СПІЛЬНІЙ ОСІ обертання 12 забезпечує певний ступінь безпеки при встановШарнірні пальці 20, виконуючи поступальний рух в люванні шпильок та остаточному закріпленні флапазах 21 пар важелів 10, описують траєкторію за нцевого з'єднання 45439 45439 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
