Пристосування для знімання обтискних пробок

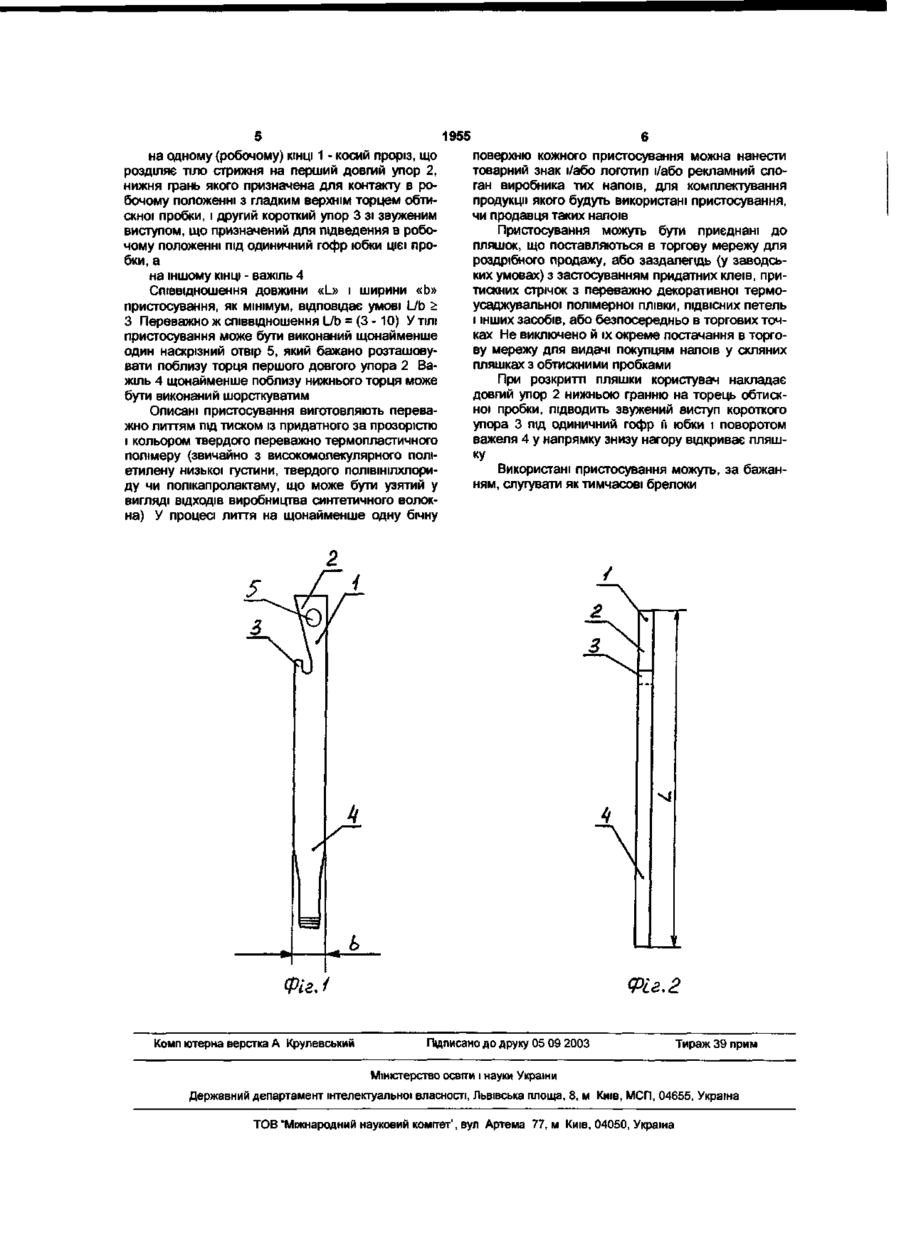

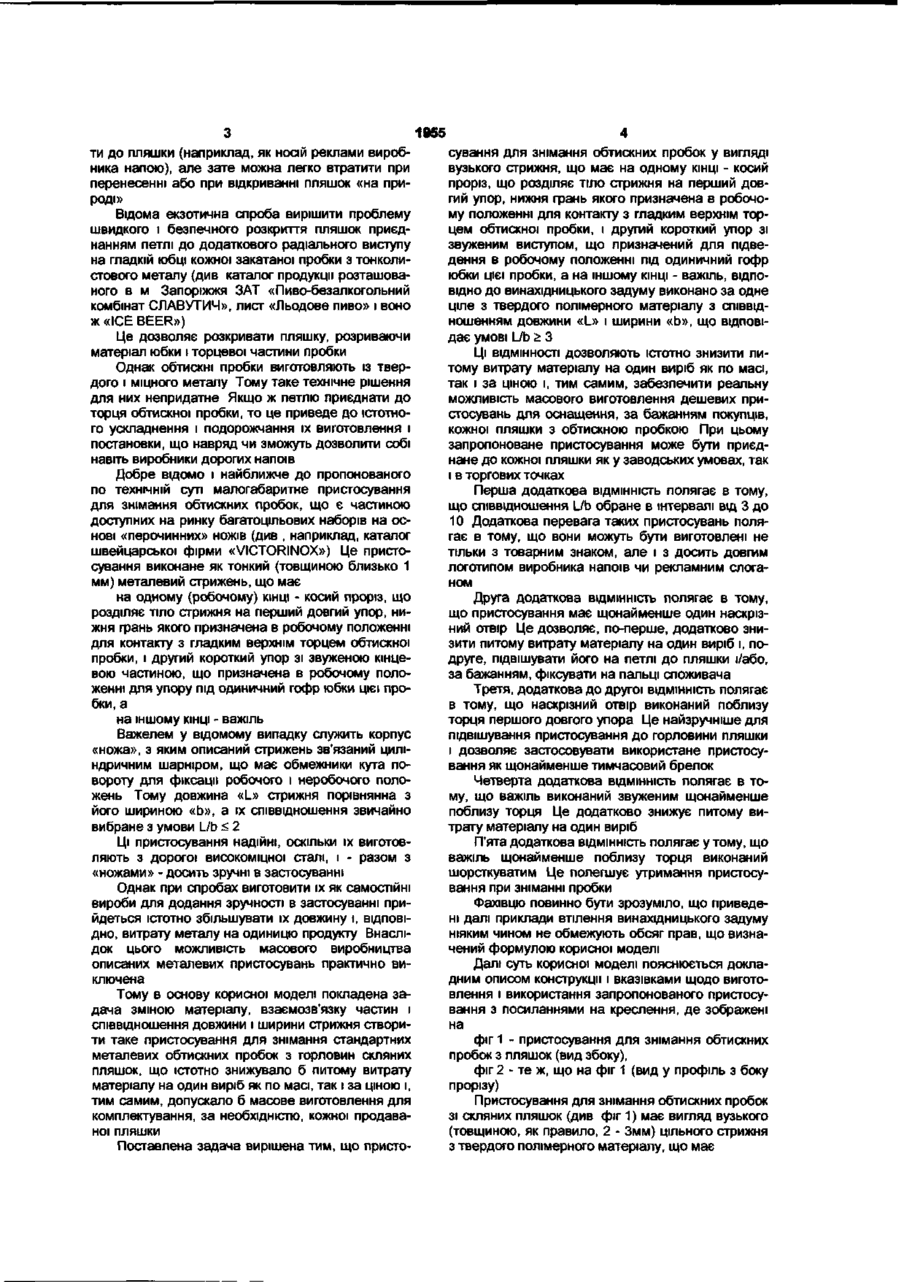

1 Пристосування для знімання обтискних пробок у вигляді вузького стрижня, що має на одному КІНЦІ - косий проріз, що розділяє тіло стрижня на перший довгий упор, нижня грань якого призначена для контакту в робочому положенні з гладким верхнім торцем обтискної пробки, і другий короткий упор зі звуженим виступом, що призначений для підведення в робочому положенні під одиничний гофр юбки цієї пробки, а на іншому КІНЦІ важіль, яке відрізняється тим, що воно виконано за одне ціле з твердого полімерного матеріалу зі співвідношенням довжини «L» і ширини «Ь», що відповідає умові L/b>3 2 Пристосування за п 1, яке відрізняється тим, що співвідношення L/b вибране в інтервалі від 3 до 10 3 Пристосування за п 1, яке відрізняється тим, що воно має щонайменше один наскрізний отвір 4 Пристосування за п 3, яке відрізняється тим, що наскрізний отвір виконаний поблизу торця першого довгого упора 5 Пристосування за п 1, яке відрізняється тим, що важіль виконаний звуженим щонайменше поблизу торця 6 Пристосування за п 1 або за п 2, або за п 3, або за п 4, або за п 5, яке відрізняється тим, що важіль щонайменше поблизу торця виконаний шорсткуватим Корисна модель відноситься до конструкції пристосувань для знімання з горловин скляних пляшок широко застосовуваних стандартних металевих обтискних пробок, що мають практично плоский верхній торець і гофровану юбку Зокрема, у пляшки зі згаданими пробками, що зарекомендували себе як дешевий і надійний засіб закупорки, в усьому СВІТІ вже більш 50-и років розливають пиво, слабоалкогольні коктейлі заводського виготовлення, очищені артезіанські, мінеральні і фруктові негазовані і газовані води, кокаколу, пепсі-колу, квас і, нерідко, фруктові і/або овочеві соки тощо Загальновідомо і зрозуміло що такі напої, особливо влітку, є товарами масового попиту і що споживачі досить часто купують пляшки з такими напоями взапас і самостійно відкривають їх для угамування спраги удалині від місць покупки У таких випадках для знімання обтискних пробок нерідко використовують підручні засоби, починаючи від будь-яких придатних непристосованих упорів, включаючи вістря довільних ножів і кінчаючи власними зубами Тому досить великий ризик або пошкодити горловину скляної пляшки і розлити чи зіпсувати осколками скла її вміст, або зіпсу вати ніж і/або поранити руку, або обламати зуби і/або поранити ясна Тому ж існує явна потреба в таких простих дешевих відносно малогабаритних пристосуваннях однократного користування, якими можна було б комплектувати кожну продавану (особливо, на винос) скляну пляшку з обтискною пробкою і швидко і безпечно знімати пробки в міру появи спраги Однак, за наявних даних, ця потреба дотепер в ІСТОТНІЙ частині не задоволена Так, загальновідоме металеве пристосування для знімання обтискних пробок у вигляді скоби з ручкою Його накладають на обтискну пробку, піддягаючи трохи (звичайно два-три) виступи її юбки внутрішньою крайкою скоби, і, натискаючи однією рукою на ручку як важіль першого роду й утримуючи пляшку іншою рукою, безпечно і легко знімають пробку На жаль, це пристосування занадто дороге при масовому виготовленні і тому звичайно призначено для багаторазового вживання в сімейному колі, у торгових точках і на підприємствах громадського харчування Воно відносно масивно і громіздко по розмірах (порядку декількох 5 - 6см у діаметрі і до 8 - 10см у довжину) і малопомітно на слабо контрастному тлі Тому його важко приєдна ю ю О) 1955 ти до пляшки (наприклад, як носій реклами виробсування для знімання обтискних пробок у вигляді ника напою), але зате можна легко втратити при вузького стрижня, що має на одному КІНЦІ - косий перенесенні або при відкриванні пляшок «на припроріз, що розділяє тіло стрижня на перший довроді» гий упор, нижня грань якого призначена в робочому положенні для контакту з гладким верхнім торВідома екзотична спроба вирішити проблему цем обтискної пробки, і другий короткий упор зі швидкого і безпечного розкриття пляшок приєдзвуженим виступом, що призначений для підвенанням петлі до додаткового радіального виступу дення в робочому положенні під одиничний гофр на гладкій юбці кожної закатаної пробки з тонколиюбки цієї пробки, а на іншому КІНЦІ - важіль, ВІДПОстового металу (див каталог продукції розташоваВІДНО до винахідницького задуму виконано за одне ного в м Запоріжжя ЗАТ «Пиво-безалкогольний ціле з твердого полімерного матеріалу з співвідкомбінат СЛАВУТИЧ», лист «Льодове пиво» і воно ношенням довжини «L» і ширини «Ь», що відповіж «ICE BEER») дає умові L/b > З Це дозволяє розкривати пляшку, розриваючи матеріал юбки і торцевої частини пробки Ці ВІДМІННОСТІ ДОЗВОЛЯЮТЬ ІСТОТНО ЗНИЗИТИ пиОднак обтискні пробки виготовляють із твертому витрату матеріалу на один виріб як по масі, дого і міцного металу Тому таке технічне рішення так і за ціною і, тим самим, забезпечити реальну для них непридатне Якщо ж петлю приєднати до можливість масового виготовлення дешевих приторця обтискної пробки, то це приведе до істотностосувань для оснащення, за бажанням покупців, го ускладнення і подорожчання їх виготовлення і кожної пляшки з обтискною пробкою При цьому постановки, що навряд чи зможуть дозволити собі запропоноване пристосування може бути приєднавіть виробники дорогих напоїв нане до кожної пляшки як у заводських умовах, так і в торгових точках Добре відомо і найближче до пропонованого по технічній суті малогабаритне пристосування Перша додаткова ВІДМІННІСТЬ полягає в тому, для знімання обтискних пробок, що є частиною що співвідношення L/b обране в інтервалі від 3 до доступних на ринку багатоцільових наборів на ос10 Додаткова перевага таких пристосувань полянові «перочинних» ножів (див , наприклад, каталог гає в тому, що вони можуть бути виготовлені не швейцарської фірми «VICTORINOX») Це пристотільки з товарним знаком, але і з досить довгим сування виконане як тонкий (товщиною близько 1 логотипом виробника напоїв чи рекламним слогамм) металевий стрижень, що має ном на одному (робочому) КІНЦІ - косий проріз, що Друга додаткова ВІДМІННІСТЬ полягає в тому, розділяє тіло стрижня на перший довгий упор, нищо пристосування має щонайменше один наскрізжня грань якого призначена в робочому положенні ний отвір Це дозволяє, по-перше, додатково знидля контакту з гладким верхнім торцем обтискної зити питому витрату матеріалу на один виріб і, попробки, і другий короткий упор зі звуженою кінцедруге, підвішувати його на петлі до пляшки і/або, вою частиною, що призначена в робочому полоза бажанням, фіксувати на пальці споживача женні для упору під одиничний гофр юбки цієї проТретя, додаткова до другої ВІДМІННІСТЬ полягає бки, а в тому, що наскрізний отвір виконаний поблизу на іншому КІНЦІ - важіль торця першого довгого упора Це найзручніше для Важелем у відомому випадку служить корпус підвішування пристосування до горловини пляшки «ножа», з яким описаний стрижень зв'язаний циліі дозволяє застосовувати використане пристосундричним шарніром, що має обмежники кута повання як щонайменше тимчасовий брелок вороту для фіксації робочого і неробочого полоЧетверта додаткова ВІДМІННІСТЬ полягає в тожень Тому довжина «L» стрижня порівнянна з му, що важіль виконаний звуженим щонайменше його шириною «Ь», а їх співвідношення звичайно поблизу торця Це додатково знижує питому вивибране з умови L/b З Переважно ж співвідношення L/b = (3 -10) У ТІЛІ пристосування може бути виконаний щонайменше один наскрізний отвір 5, який бажано розташовувати поблизу торця першого довгого упора 2 Важіль 4 щонайменше поблизу нижнього торця може бути виконаний шорсткуватим Описані пристосування виготовляють переважно литтям під тиском із придатного за прозорістю і кольором твердого переважно термопластичного полімеру (звичайно з високомолекулярного поліетилену низької густини, твердого полівінілхлориду чи полікапролактаму, що може бути узятий у вигляді ВІДХОДІВ виробництва синтетичного волокна) У процесі лиття на щонайменше одну бічну поверхню кожного пристосування можна нанести товарний знак і/або логотип і/або рекламний слоган виробника тих напоїв, для комплектування продукції якого будуть використані пристосування, чи продавця таких напоїв Пристосування можуть бути приєднані до пляшок, що поставляються в торгову мережу для роздрібного продажу, або заздалегідь (у заводських умовах) з застосуванням придатних клеїв, притискних стрічок з переважно декоративної термоусаджувальної полімерної плівки, ПІДВІСНИХ петель і інших засобів, або безпосередньо в торгових точках Не виключено й їх окреме постачання в торгову мережу для видачі покупцям напоїв у скляних пляшках з обтискними пробками При розкритті пляшки користувач накладає довгий упор 2 нижньою гранню на торець обтискної пробки, підводить звужений виступ короткого упора 3 під одиничний гофр й юбки і поворотом важеля 4 у напрямку знизу нагору відкриває пляшку Використані пристосування можуть, за бажанням, слугувати як тимчасові брелоки Фіг. Комп ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет', вул Артема 77, м Київ, 04050, Україна
